Способ вычисления функций вида а-ва+в

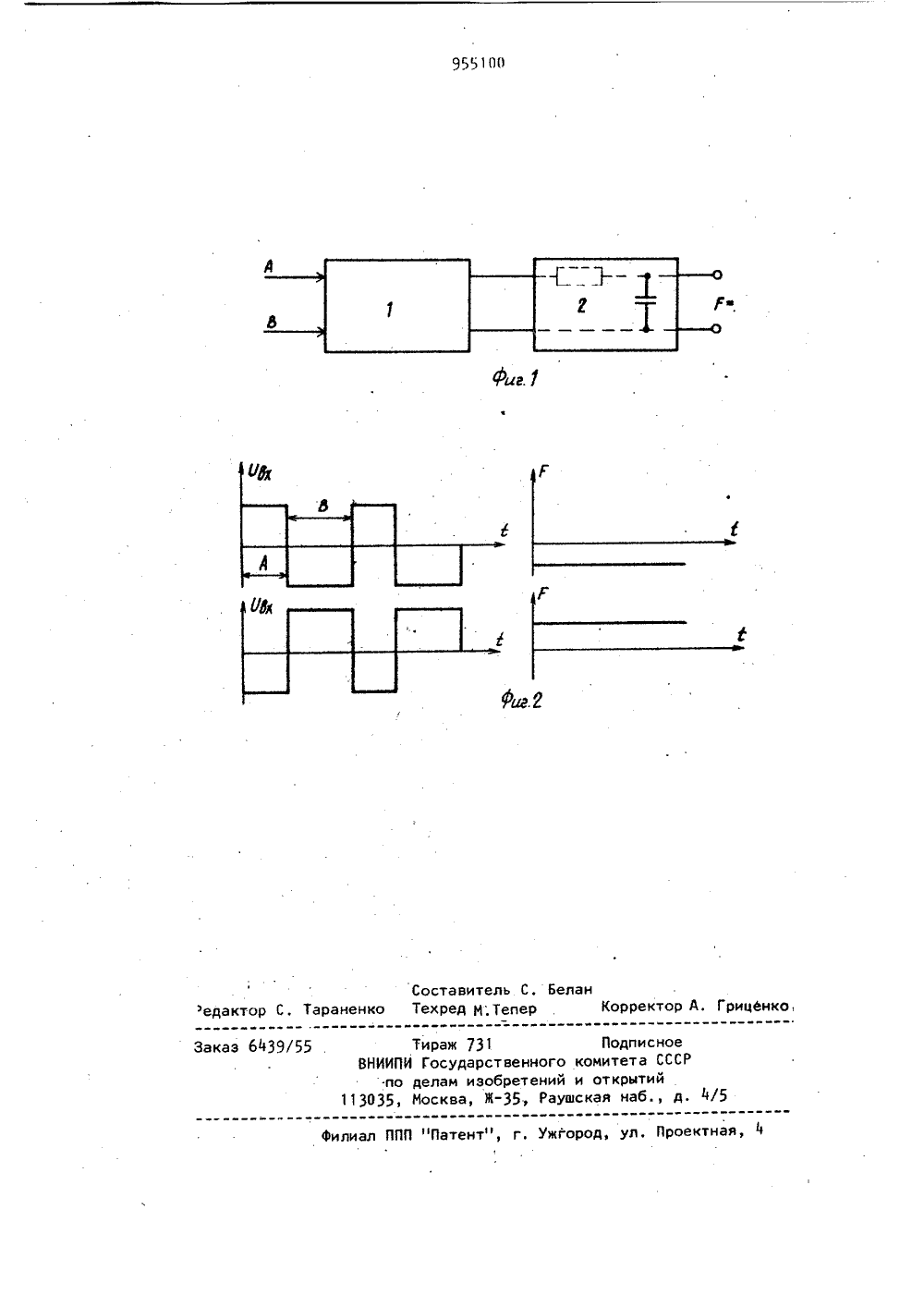

ОП ИСАНИЕИЗЬВРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски кСоциалистнческизРвспубпик(22) Заявлено 23.05.80 (21) 29216 /18-24с присоединением заявки РЙ -(51) Ю. Кл.С 06 6 7/12 9 вуаарствавй каюктвт ИВР ае ааам взебрвтеки 11 я втвРытвй(72) . Авторы 4) СПОСОБ ВЫЧИСЛЕНИЯ ФУНКЦИИ В/А+В Йаиболущностипособ вы основанный на формировании последо зательности однополярных прямоугольных импульсов, длительность которых пропорциональна одной переменной А, а паузы другой переменной В, далее вычитают из сформированьвй последовательности импульсов постоянную составляющую, разделяют полученный сиг нал на импульсы положительной и отрицательной полярности, после чего амплитуду каждого из них запоминают (Фиксируют) при помощи двух пиковых детекторов и наконец суммируют 2.,Недостатком этого способа является его сложность (громозцкость) и естественно значительная погрешность обусловленная накоплением погрешности от трех блоков преобразования, через которые проходит сформированный сигнал. сти незавиассмат. ний 15 функ- ормир ых ве- .ий 111,вани личи Эии, опе Изобретение относится к вычислительной технике и может быть использовано в измерительной технике, радиолокационной технике, аналоговых счетно-решающих устройствах.Функция вида-ф/АВ широко распро ранена в. технике. Эта функция используется, например, в измерительной технике для определения коэффициента глубины амплитудной модуляции радиосигнала, относительных погрешностей и т, д Здесь под Л В понимаютсясимые переменные, заданные вриваемои случае в виде напряжпрямоугольной формы,Известен способ вычисления,-Вчций вида . , основанныи на фД. р, фи сигналов, пропорциональннам А и В, и их суммировантот способ слишком громоздтак как ребует двух нелинейныраций деления и инверсии,близким по техническойпредлагаемому являетсяА-Всления функции вида -А+о955100 фТак как О = сопь и всегда можетбыть заранее известно, то можно считать О масштабным коэффициентом, и,следовательно, функция Г являетсявычисленной,Предлагаемый способ вычисленияД-ЬФункции вида прост, обеспечиваетДФВдостаточную точность и создает эконо- .10 мический эффект. Так, например, отиспользования преобразователей неэлектрических величин, реализующих предлагаемый способ, экономический эффектсоставил 50 тыс, руб. в год,Формула изобретения Источники информации,принятые во внимание при экспертизе1. Коган Б. Я. Электронные моделирующие устройства и их применение дляисследования систем автоматическогорегулирования. М физматгиз, 1959.2, Авторское свидетельство СССРй 634295, кл, С 06 6 7/26, 1976(прототип),3Цель изобретения - упрощение иповышение точности вычисления.Поставленная цель достигаетсятем, что согласно способу вычисле 4-Ьния Функции вида , В, основанномуна формировании непрерывной последовательности импульсов прямоугольнойформы, длительность которых пропорциональна одной из входных переменных, и разделении сформированногосигнала на постоянную и переменнуюсоставляющие, Формируют непрерывнуюпоследовательность прямоугольныхразнополярных импульсов равной амплитуды, причем длительность импульсоводной полярности пропорциональна одной входной переменной, а длительность импульсов другой полярностидругой входной переменной, из сформированной последовательности импульсоввычитают переменную составляющую сформированного сигнала, а постояннуюсоставляющую измеряют как величину,пропорциональную функции вида"-В/дВ, р 5На фиг. 1 дана схема одного извариантов устройства, реализующегопредлагаемый способ; на Фиг. 2 - временные диаграммы, поясняющие рпособ.Устройство (фиг. 1) содержит блок 561 Формирования последовательностипрямоугольных импульсов и низкочастотный фильтр 2,Сущность способа заключается вследующем.Блок 1 формирует электрическийсигнал в виде непрерывной последовательности прямоугольных разнополяр-.ных импульсов, причем длительностьимпульсов одной полярности пропорцио-нальна величине А, длительность импульсов другой полярности - величинеВ (фиг, 2), а их амплитуды одинаковыи постоянны. Из сформированного сигнала выделяется с помощью низкочас 5тотного фильтра 2 постоянная составА-йляющая которая равна О - . Здесь1 А+В0 - амплитуда импульсов, А - длительность импульсов положительной полярности, В - длительность импульсов от-ррицательной полярности. Способ вычисления функции вида А-В/А+В, основанный на формировании непрерывной последовательности импульсов прямоугольной формы, длительность которых пропорциональна одной из входных переменных, и разделении сформированного сигнала на постоянную и переменную составляющие, о т л ич а ю щ и й с я тем, что, с целью повышения точности вычисления и упрощения способа, формируют непрерывную последовательность прямоугольных разнополярных импульсов равной амплитуды, причем длительность импульсов одной полярности пропорциональна одной входной переменной, а длительность импульсов другой полярности - другой входной переменной, из сформированной последовательности разнополярных импульсов вычитают переменную составляющую, а постоянную составляющую Измеряют как величину, пропорциональную функции вида А-В/А+В.с
