Суспензия для изготовления литейных керамических форм по выплавляемым моделям

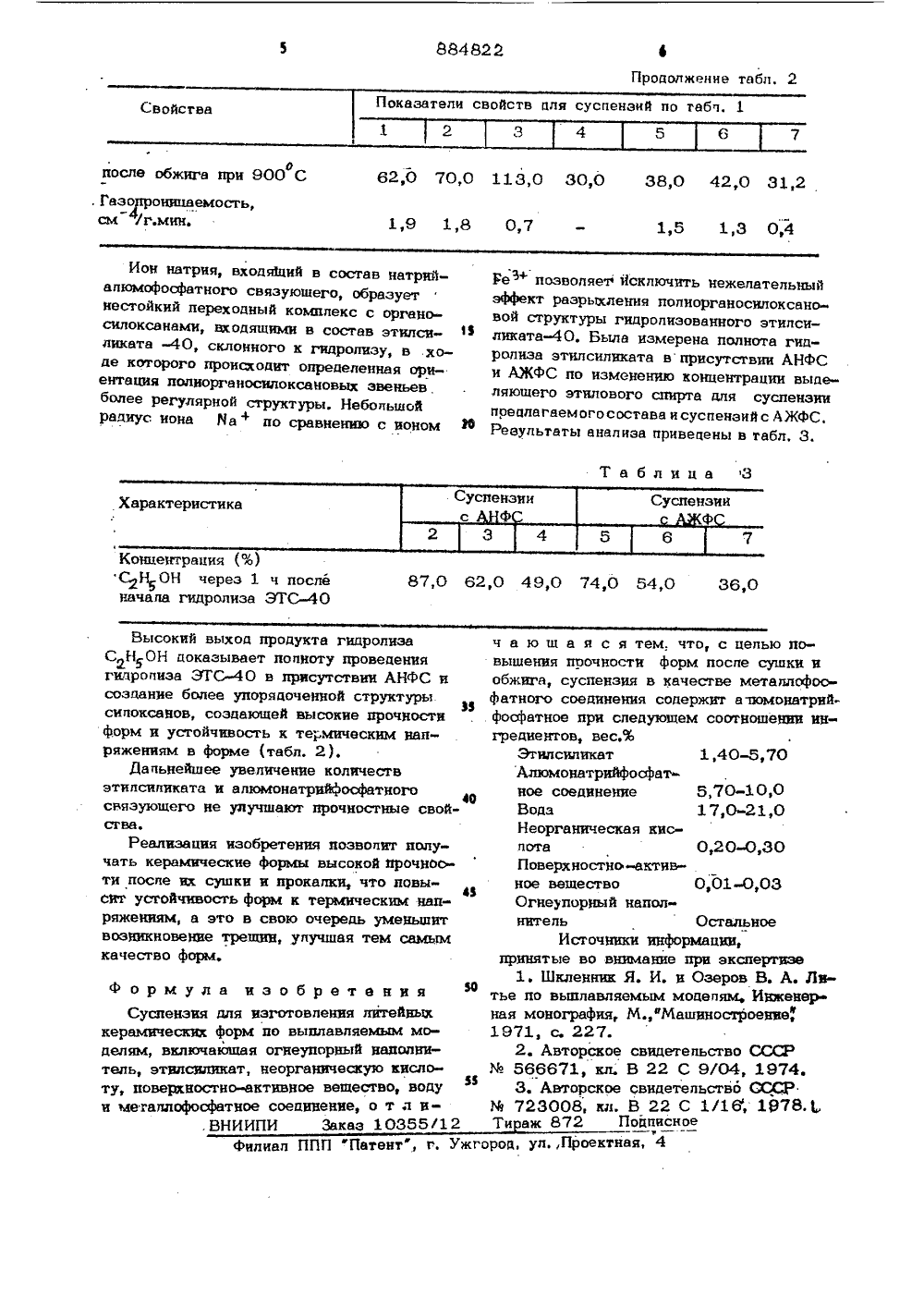

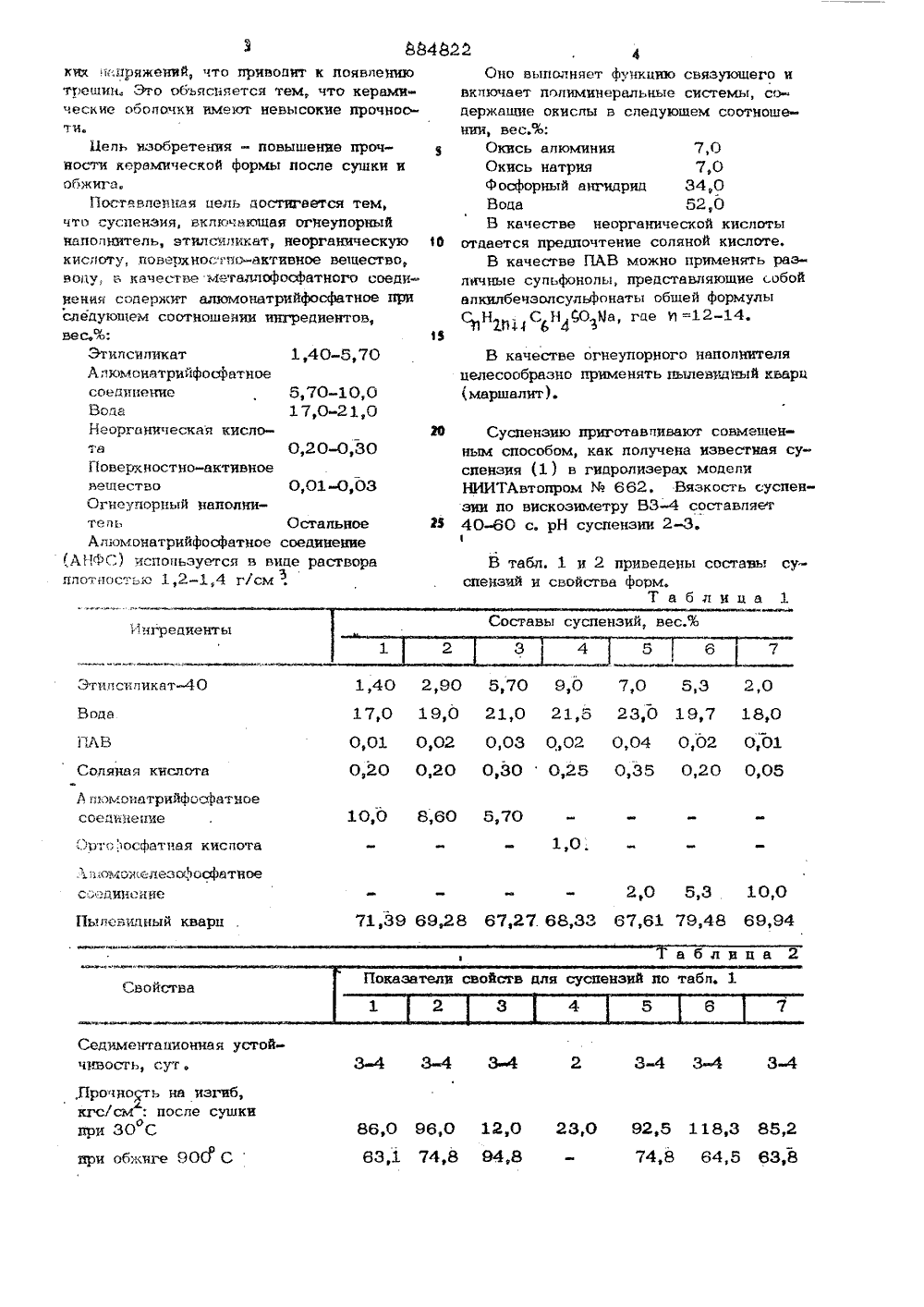

Сфюз СеватеиннСоциалистическихРеспубпнк ОП ИСАНИЕИЗЬВРЕТЕН ИЯк авторском свидютельетвю и 884822(5 т)М, Кл. В 22 С 1/16 Ьеударатаеный квинтет СССР ав делан нзааретеннВ н аткрытнй(54) СУСПЕНЗИЯ ДЛЯ ИЗОТОВЛЕНИЯ ЛИЕИНЫХКЕРАМИЧЕСКИХ ФОРМ ПО ВЫПЛАВЛЯЕМЫМ МОДЕЛЯМ Изобретение относится к литейному производству, в частности к изготовпенито литейных керамических форм по вынпавпяемым моде пям.Известна суспензия для изготовления литейных керамических форм по выппавпя% емым модепям, содержащая этилсипикат, соляную кислоту, воду, огнеупорный наполннтель и поверхностно-активное вещество (ПАВ) 1 .Изготовленные формы из суспензии такого состава имеют трещины, появпение которых связано с возникновением при отверждевии этипсипвката бопыцих напряжений, за счет расспаивания суспензии имееттэ место нестабильность технопогических свойств. И, кроме того, большой расход огвпснпиката в суспензии.Известна также суспензия, содержащая огнеупорный напопнитепь, этипсипикат, фосфорнокнслое соединение (ортофосфорная кислота, фосфат (кислый) алюминия ипи хрома), воду, неорганическую кислоту и поверхностно-активное вещество. Напнчне в суспензия фосфорнокиспого соединения повышает прочность керамической обопочки 2.Однако эта суспензия имеет низкую седнментационную устойчивость; бопыпой расход этнлсипиквта, и все же недостаточную прочность. керамической обопочки после сушки н обжига,Наибопее бпиэкой к предлагаемой по техническому существу и достигаемому ре эупьтату явпяется суспензия 3, вклкяающая нижеуказанные ингредиенты при следующем соотношении, вес.%:Этипсипикат 2-7Вода 18-23Неорганическая кислота 0,05-0,038Поверхностно-активноевещество 0,01-0,04А пюможепезофос 4 атноесвязующее (АЖФС)2-10Огнеупорный напопннтель СстапьнобКерамические формы, мзготовпевные н такой суспензии, невсегда устойчивы к возникновению после прокалки термичес,О8,0 17 О Я 9,0 О,ОЯ 0,02 ода Водяная 020 О а ШЛ дюмонсоецнче рийф атное 8,60 5,е Орте.,1 осфатная киспот 1, 1 .Омльдезфс:;едина ннеПы певиц ный кв я,э бди нментационнаость, сут.ость на из 1после с30 С,Проч нкгс/сМ ки 6,0 96,0 63,Я 74,8 каем а;пряжений, что приводит к появлению трещин Зто объясняется тем, что керамические обопочки имеют невысокие прочности..Цепь изобретения - повышение прочности керамической формы после сушки и обжига.Поставпенная цель достигается тем, что суспензия, вкпючаюшая огиеупорный напопнитедь, этидсилнкат, неорганическую киспоту, повеохнос 1 но-активное вещество, воду, в качестве метадлофосфатного соединения содержит алюмонатрийфосфатное при следующем соотношении ингредиентов, вес,%:Зтипсипикат Я,40-5,70 А пюмонатрийфосфатноесоединение 5,70-ЯО,О Вода Я 7,0-2 Я,О Неорганическая кислота 0,20-0,30 Поверхностно-активноевещество 0,01-0,03 Огнеупорный наполнитель Остальное А пюмонатрийфосфатное соединение АНФС) нспопьзуется в вице раствора цпотпостью Я 2-Я 4 Ысм .Ъ Оно выполняет функцию связукяцего ивкпючает полиминерадьные системы, содержапще окислы в следуюшем соотношении, вес.%;Окись алюминия 7,0Окись натрия 7,0Ф осфорный ангидрид 34,0Вода 52,0В качестве неорганической кислоты 16 отдается предпочтение соляной кислоте,В качестве ПАВ можно применять различные супьфонолы, представляющие собойапкидбечзодсудьфонаты обшей формулыС) Н, С Н ьО. Йа, гце И =я 2-14.152334 6 4 3 В качестве огнеупорного наполнителяцелесообразно применять пылевидный кварц(маршадит) . 26 Суспензию приготавпивают совмещенным способом, как получена известная суспензия (1 ) в гидрализерах модегиНИИТАвтопром % 662, Вязкость суспензии по вискозиметру ВЭсоставляет И 40-60 с. рН суспензии 2-Э.В табл, Я и 2 приведены составы суспензий и свойства форм.Таблица Я 3 002 004 00 О0,25 0,35 0,2 20 53 ЯО 8 67 ф 27. 68 з 33 6716 Я 79,48 69884822 Продолжение табл. 2 Показатели свойств дпя суспензий по табч. 1 Свойства 1 2 3 4 после обжига при 900 Со 62,0 70,0 113,0 30,0 38,0 42,0 31,2. Газотроницаемость,см /г.мнн. 1,5 1,3 0,4 1,9 1,8 0,7 Ион натрия, входя 1 ций в состав натрийапюмофосфатного связующего, образует нестойкий переходный комплекс с органосипоксанами, входящими в состав этилсиликата -40, склонного к гидропизу, в ходе которого происходит определенная ориентация полиорганосилоксановых звеньев, более регулярной структуры. Небснтьшой радиус иона Йа+ по сравнению с ионом фй Таблица 3 0 62,0 4 9,0 74,0 54,0 СН О начала 0 через 1 ч послегидропнза ЭТСч а ю щ а я с я тем, что, с целью повышения поочности форм поспе сушки иобжига, суспензия в качестве метаплофосфатного соединения содержит ачюмонатрийфосфатное при следующем соотношении ингредиентов, вес.%Этилснпикат 1,40-5,70Алюмонатрийфосфатное соединение 5,70-1 0,0Вода 17,0-21,0Неорганическая киспота 0,20-0,30Поверхностно-активное вещество 0,01-0,03Огнеупорный нацолнитепь ОстальноеИсточники информации,принятые во внимание при экспертизе1. Шкленник Я. И. и Озеров В. А. Литье по вьшпавляемым модепям, Инженерная монография, М., фМашиностроение",1971, с. 227.2. Авторское свидетельство СССР% 566671, кл. В 22 С 9/04, 1974.3, Авторское свидетельство СССРМ 723008, кл, В 22 С 1/16, 1978.Ти аж 872 Подписноеород, ул.,Проектная, 4 Высокий выход продукта гидролиза С Н ОН доказывает попноту проведения гйдропиза ЭТСв присутствии АНФС и создание более упорядоченной структуры сипоксанов, создающей высокие прочности форм и устойчивость к термическим напряжениям в форме (табл. 2).Дапьнейшее увеличение количеств этипсипиката и апюмонагржЦосфатного связующего не улучшают прочностные свойства е Реализация изобретения позвопит получать керамические формы высокой прочности посне их сушки и прокапки, что повысит устойчивость форм к термическим напряжениям, а это в свою очередь умеНьшит возникновение трещин, улучшая тем самым качество форм. Формула изобретения Суспензия для изготовления литейжцс керамическщх форм по выплавпяемым моделям, включающая огнеупорный наполни- тель этилсиликат, неорганическую кисло 9И ту, поверхностно-активное вещество, воду и метаплофосфатное соединение, о т л и. ВНИИПИ Заказ 10355/12филиал ППП "Патент, г. Ужг Ге позвопяечф Исключить нежелательный 3+эффект разрыхлення попнорганосипоксановой структуры гидропизованного этипснликата. Была измерена полнота гидропиза этипсипиката в присутствии АНФС и АЖФС по изменению концентрации выде.ляющего этилового спирта дпя суспензни поедлагаемогосостава исуспензийс АЖФС. Результаты анализа приведены в табл, 3.
