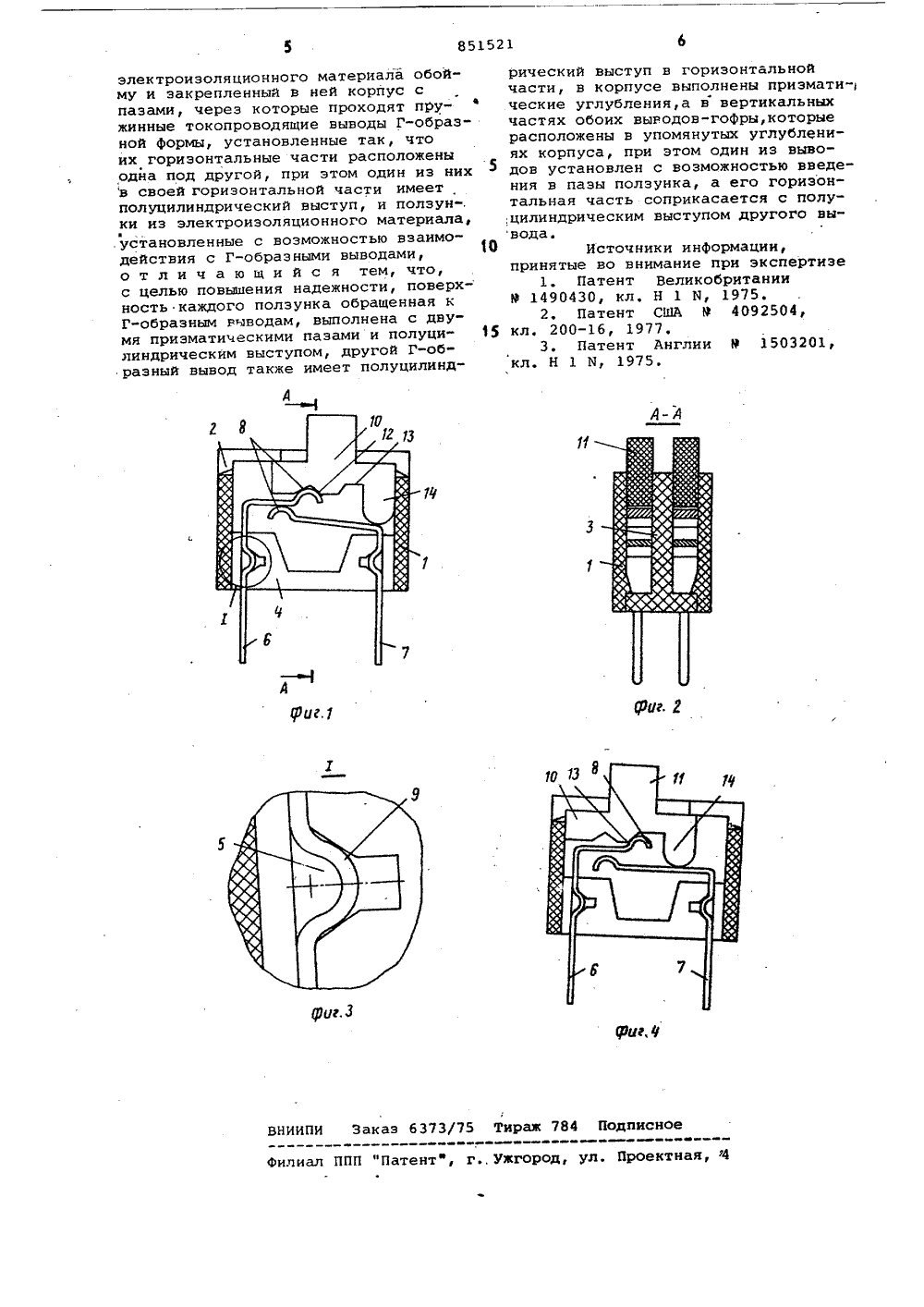

Микроминиатюрный ползунковый выключатель

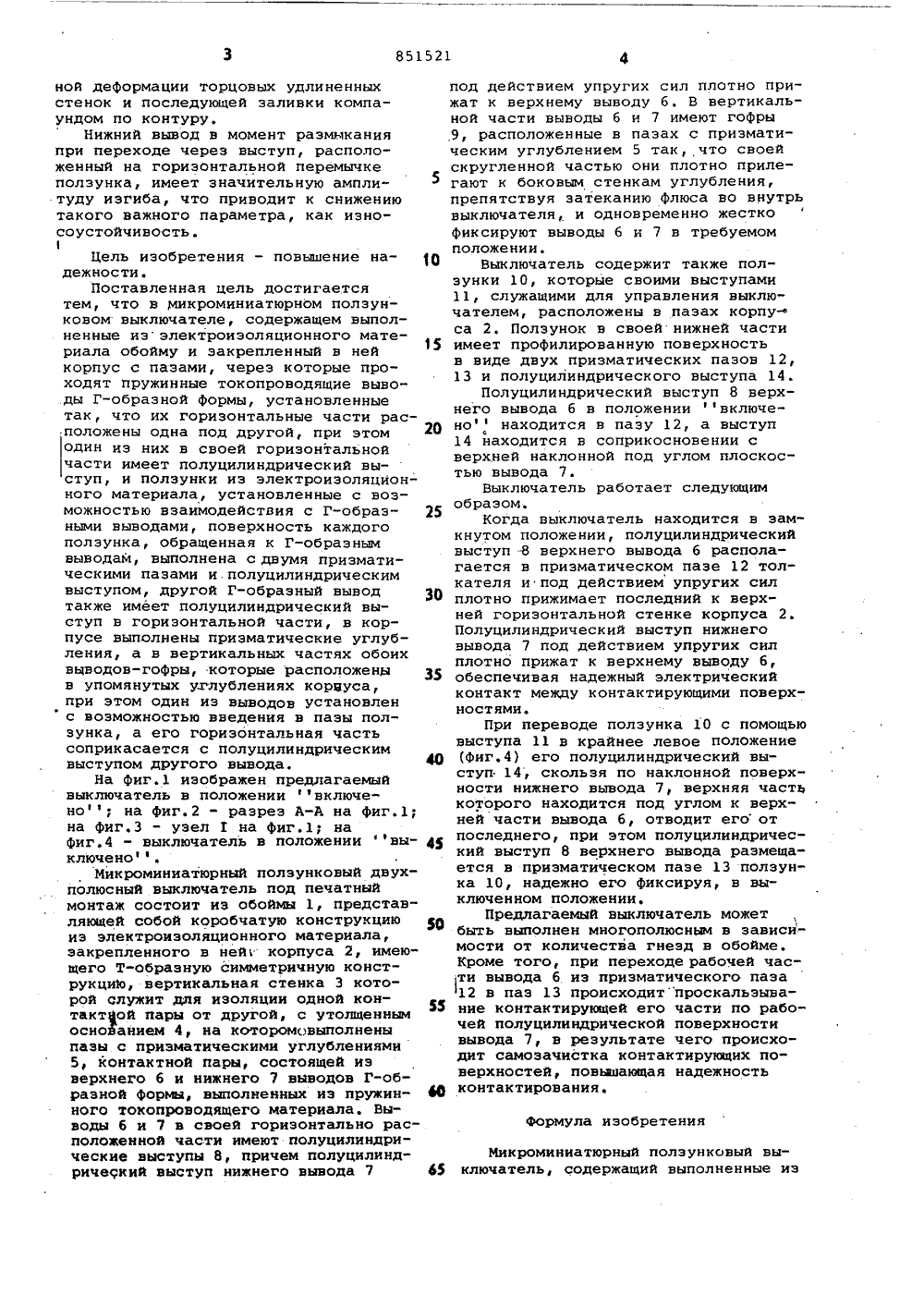

Союз Советскик Социалистическиа РеспубликОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОУСКОМУ СВИ ТЕЛЬСТВУ(22) Заявлено 03,1279 (21) 2845482/24-07 (51)М. Кл. с присоединением заявки Йо(23) ПриоритетН 01 Н 15/24 Государствеииый комитет СССР по делам изобретеиий и открытийИзобретение относится к электротехнике и предназначено для использования в ЭВМ в качестве кодирующих устройств, регуляторов параметров в запоминающих устройствах, аппаратуре связи,.измерительной и испытательной аппаратуре и т.д.Известны движковые модульные вы" ключатели, содержащий корпус, в котором размещены контактные элементы и орган управления, установленный с возможностью взаимодействия с контактными элементами (11.и (2)Наиболее близким к предлагаемому является выключатель ползункового типа, содержащий корпус, состоящий. из двух жестко соединенных половин, в каждой из которой имеются расположенные в одну линию выводы, Каждая контактная пара состоит из двух Г- образнйх пружинных элемейов, при Ътом рабочая часть нижнего контакта своей выпуклой полуцилиндрической контактирующей поверхностью обращена к верхнему контакту.Крышка, изготовленная из термопластичного электроизоляционного ма териала, имеет коробчатую форму с отверстиями на верхней поверхности под выступы толкателей. Удлиненные боковые стенки служат для ее соединения с корпусом путем термопластичной деформации.Ползунок имеет П-образную формус горизонтальной перемычкой внутри,.и охватывает каждую контактную пару, изолирует боковыми стенками их друг от друга.На ползуне сверху расположен выступ, служащий для управления выключателем. Горизонтальная перемычка с выступами предназначена для размыкания контактной цары И 1Недостаток известного выключателя 1 з заключается в том, что конструкцияимеет невысокую. надежность в работе.вследствие того, что выпуклая контактирующая часть нижнего вывода истирает перемычку ползунка, выполненно-, 20 го из электроизоляционного материала,и переносит изоляционные частицы в зону контактирования, а также распыляет их во внутреннем обьеме, что приводит к нарушению электрической цепи и отказу выключателя в целом.Кроме того, выключатель сложен итрудоемок в изготовлении, так как корпус состоит иэ двух половин подлежащих соединению, а крышка скрепля ется с корпусом путем термопластичной деформации торцовых удлиненных стенок и последующей заливки компаундом по контуру.Нижний вывод в момент размнкания при переходе через выступ, расположенный на горизонтальной перемычке ползунка, имеет значительную амплитуду изгиба, что приводит к снижению такого важного параметра, как износоустойчивость.1Цель изобретения - повышение на- р дежности.Поставленная цель достигается тем, что в микроминиатюрном ползунковом выключателе, содержащем выполненные иэ электроиэоляционного материала обойму и закрепленный в ней корпус с пазами, через которые проходят пружинные токопроводящие выводы Г-образной формы, установленные так, что их горизонтальные части расположены одна под другой, при этом один из них в своей горизонтальнойчасти имеет полуцилиндрический выступ, и ползунки из электроизоляционного материала, установленные с воэможностью взаимодействия с Г-образ ными выводами, поверхность каждого ползунка, обращенная к Г-образным выводам, выполнена с двумя призматическими пазами и.полуцилиндрическим выступом, другой Г-образный вывод также имеет полуцилиндрический выступ в горизонтальной части, в корпусе выполнены призматические углубления, а в вертикальных частях обоих выводов-гофры, которые расположены З в упомянутых углублениях корпуса, при этом один из выводов установлен с возможностью введения в пазы ползунка, а его горизонтальная часть соприкасается с полуцилиндрическим выступом другого вывода.На фиг.1 изображен предлагаемый выключатель в положении фвключе" но; на фиг,2 - разрез А-А на фиг.1; на фиг.3 - узел 1 на фиг.1; на фиг.4 - выключатель в положении вы у ключено.Микроминиатюрный ползунковый двухполюсный выключатель под печатный монтаж состоит из обоймы 1, представляющей собой коробчатую конструкцию щ иэ электроизоляционного материала, закрепленного в ней корпуса 2, имею" щего Т-образную симметричную конструкцию, вертикальная стенка 3 которой служит для изоляции одной контактной пары от другой, с утолщенным основанием 4, на которомовыполнены пазы с призматическими углублениями 5, контактной пары, состоящей иэ верхнего б и нижнего 7 выводов Г-образной формы, выполненных иэ пружин ного токопроводящего материала. Выводы 6 и 7 в своей горизонтально расположенной части имеют полуцилиндрические выступы 8, причем полуцилиндрический выступ нижнего вывода 7 О под действием упругих сил плотно прижат к верхнему выводу б. В вертикальной части выводы б и 7 имеют гофры9, расположенные в пазах с призматическим углублением 5 так, что своейскругленной частью они плотно прилегают к боковым стенкам углубления,препятствуя эатеканию флюса во виутрьвыключателя, и одновременно жесткофиксируют выводы 6 и 7 в требуемомположении.Выключатель содержит также ползунки 10, которые своими выступами11, служащими для управления выключателем, расположены в пазах корпуса 2. Ползунок в своей нижней частиимеет профилированную поверхностьв виде двух призматических пазов 12,13 и полуцилиндрического выступа 14.Полуцилиндрический выступ 8 верхнего вывода б в положении включено находится в пазу 12, а выступ14 йаходится в соприкосновении сверхней наклонной под углом плоскостью вывода 7.Выключатель работает следующимобразом,Когда выключатель находится в замкнутом положении, полуцилиндрическийвыступ 8 верхнего вывода б располагается в призматическом паве 12 толкателя и под действием упругих силплотно прижимает последний к верхней горизонтальной стенке корпуса 2Полуцилиндрический выступ нижнеговывода 7 под действием упругих силплотно прижат к верхнему выводу 6,обеспечивая надежный электрическийконтакт между контактирующими поверхностями.При переводе ползунка 10 с помощьювыступа 11 в крайнее левое положение(фиг.4) его полуцилиндрический выступ 14, скользя по наклонной поверхности нижнего вывода 7, верхняя частькоторого находится под углом к верхней части вывода б, отводит его отпоследнего, при этом полуцилиндрический выступ 8 верхнего вывода размещается в призматическом паве 13 ползунка 10, надежно его фиксируя, в выключенном положении.Предлагаемый выключатель можетбыть выполнен многополюсным в зависимости от количества гнезд в обойме.Кроме того, при переходе рабочей части вывода б из призматического паза12 в паэ 13 происходит"проскальзывание контактирующей его части по рабочей полуцилиндрической поверхностивывода 7, в результате чего происходит самоэачистка контактирующих поверхностей, повьааающая надежностьконтактирования.Формула изобретенияМикроминиатюрный полэунковый выключатель, содержащий выполненные иэ851521 Тираж 784 Подписно НИИПИ Заказ 63Ужго ая, 4 ул, П лиал ППП "Пате электроиэоляционного материала обойму и закрепленный в ней корпус сФ пазами, через которые проходят пружинные токопроводящие выводы Г-образной формы, установленные так, что их горизонтальные части расположены одна под другой, при этом один из них в своей горизонтальной части имеет полуцилиндрический выступ, и ползун-. ки из электроиэоляционного материала, .установленные с возможностью взаимодействия с Г-образными выводами, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности, поверхность каждого ползунка обращенная к Г-образным рчводам, выполнена с двумя призматическими пазами и полуци линдрическим выступом, другой Г-образный вывод также имеет полуцилиндрический выступ в горизонтальнойчасти, в корпусе выполнены призмати-ческие углубления,а в вертикальныхчастях обоих выводов-гофры,которыерасположены в упомянутых углублениях корпуса, при этом один из выводов установлен с возможностью введения в пазы ползунка, а его горизонтальная часть соприкасается с полу,цилиндрическим выступом другого вы"вода. Источники информации,принятые во внимание при экспертизе 1. Патент Великобритании 9 1490430, кл, Н 1 Б, 1975. 2. Патент США 9 4092504,кл. 200-16, 1977. 3. Патент Англии 9 1503201,кл. Н 1 И, 1975.
