Генератор импульсов

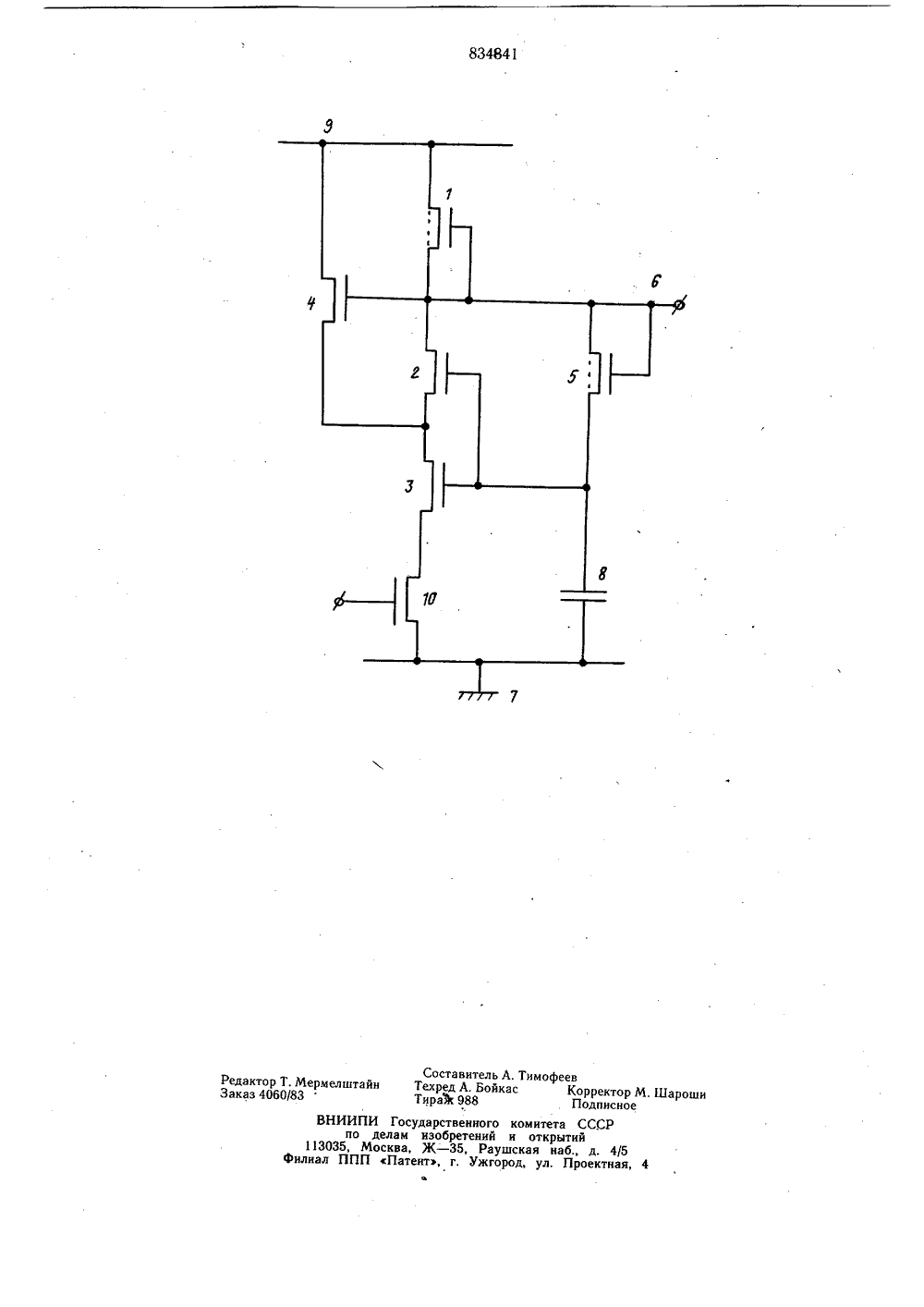

ОП ИСАНИ Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихреспублик и 834841(51) М. К . 03 К 3/353 Гесударствеиими камите СССР до делам иэебретеиий и иткрьпийпубликовано 30.0 юллетень20 икования описания 06.06.8 та оп 72) Авторы кзобретени Попова и А Свердлов(54) ГЕНЕРАТОР ИМПУ.ЛЬСО Изобретение относится к микроэлектронике, в частности к проектированию генераторов на МОП-транзисторах.Известен генератор импульсов, содержащий конденсатор, первый и второй резисторы, первый и второй МОП-транзисторы, конденсатор 1.Однако в ряде случаев, когда возникает необходимость управления частотой генерации в частности при управлении напряжением смещения или стабилизации его при изменении технологических или иных фак О торов, указанная схема такой возможностью не обладает. Для управления частотой гене. рации не могут быть применены ни управление величиной емкости КС-цепочки, ни управление величиной резистора, что связано с особенностями этих элементов при ин д тегральном исполнении. В частности, применение в качестве резистора МОП-транзистора при управлении его сопротивлением приводит к нарушению скважности генерируемых импульсов, 30Цель изобретения - расширение функциональных возможностей устройства.Поставленная цель достигается тем, что вгенератор импульсов, содержащий конденсатор, первый и второй резисторы, первый и второй МОП-транзисторы, сток первого МОП-транзистора подключен к истоку второго, сток которого через первый резистор подключен к шине питания и через второй резистор - к затвору второго МОП-транзистора, затвор второго МОП-транзистора подключен через конденсатор к общей шине, введены третий МОП-транзистор и переменный резистор, причем исток третьего МОП-транзистора подключен к стоку первого МОП-транзистора, а его затвор - к стоку второго МОП-транзистора, а сток - к шине питания, затвор первого МОП-транзистора подключен к затвору второго МОПтранзистора, а исток первого МОП-транзистора через переменный резистор подключен к обшей шине.В предлагаемом генераторе первый и второй резисторы выполнены в виде МОП-транзисторов в диодном включении.Кроме того, переменный резистор выполнен в виде МОП-транзистора, затвор которого подключен к шине управляющего напряженияНа чертеже приведена принципиальнаясхема предлагаемого устройства.В устройстве транзистор 1 является нагрузочным элементом схемы гистерезисного переключателя, содержащего, кроме того, основной транзистор 2, ключевой транзис- тор 3, элемент обратной связи транзистор 4. Затворы транзисторов 2 и 3 соединены между собой, а транзистором 5, выполняющим роль резистивного элемента КС-цепочки, с выходом переключателя 6, Между затвором транзистора 3 и нулевой шиной 7 включен конденсатор 8, образующий с транзистором 5 интегрирующую КС-цепочку, Выход переключателя 6 соединен с затвором транзистора 4 обратной связи, включенного между шиной 9 питания и стоком транзистора 3, исток которого соединен с нулевой шиной 7 через дополнительнь 1 й транзистор 10, служа щий для управления шириной петли гистерезиса.Устройство работает следующим образом.Гистерезисный переключатель, образованный транзисторами 1 - 3, благодаря транзистору 4 обратной связи, имеет гистерезисный вид зависимости входного (на загворе транзистора 2) и выходного (на стоке того же транзистора) напряжений. Напряжение с выхода переключателя подает ся на его вход через интегрирующую КС-цепочку (на элементах 5 и 8), в результате чего возникает генерация, частота которой определяется временем, необходимым для изменения напряжения на входе переключателя (т.е. на конденсаторе 8) от величины открывания до величины закрывания и наоборот, Это время зависит как от параметров КС-цепочки, так и от разницы значений напряжений открывания и закрывания переключателя. Чем больше эта разница, т.е. чем шире петля гистерезиса, тем больше и время нахождения переключателя в открытом и закрытом состоянии, т.е, тем больше период генерации.Для включения переключателя необходимо, чтобы напряжение на затворе тран зистора 2 превышало напряжение его истока на величину порогового напряжения. Таким образом, напряжение включения переключателя определяется напряжением на истоке транзистора 2. Кроме того, это напряжение зависит, в частности, от сопротивления транзистора 10, при увеличении которого требуется большее напряжение на входе для открывания переключателя и наоборот, Изменяя напряжение на затворе транзистора 10 определенным образом, меняют напряжение на истоке транзистора 2, т.е. изменяют ширину петли. гистерезиса, управляя таким образом частотой генерации. При этом скважность генерируемых импульсов не изменяется.Формула изобретения1. Генератор импульсов, содержащий конденсатор, первый и второй резисторы, первый и второй МОП-транзисторы, сток первого МОП-транзистора подключен к истокувторого, сток которого через первый резистор подключен к шине питания и черезвторой резистор - к затвору второго МОПтранзистора, затвор второго МОП-транзистора подключен через конденсатор к общейшине, отличающийся тем, что, с целью расширения функциональных возможностей, внего введены третий МОП-транзистор и пе.ременный резистор, причем исток третьегоМОП-транзистора подключен к стоку первого МОП-транзистора, его затвор - к стокувторого МОП-транзистора, а сток - к шине питания, затвор первого МОП-транзистора подключен к затвору второго МОПтранзистора, а исток первого МОП-транзистора через переменный резистор подключен к общей шине,2. Генератор по п. 1, отличающийся тем,что первый и второй, резисторы выполненыв виде МОП-транзисторов в диодном включении.3. Генератор по пп. 1 и 2, отличающийсятем, что переменный резистор выполнен ввиде МОП-транзистора, затвор которогоподключен к шине управляющего напряжения.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР661721, кл, Н 03 К 3/28, 23.02.77 (прототип) .. Шароши Составитель А. Тимофееведактор Т. Мермелштайн Техред А. Бойкас Корректор Маказ 4060/83 ТираЪ 988 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная,а
