Генератор импульсов

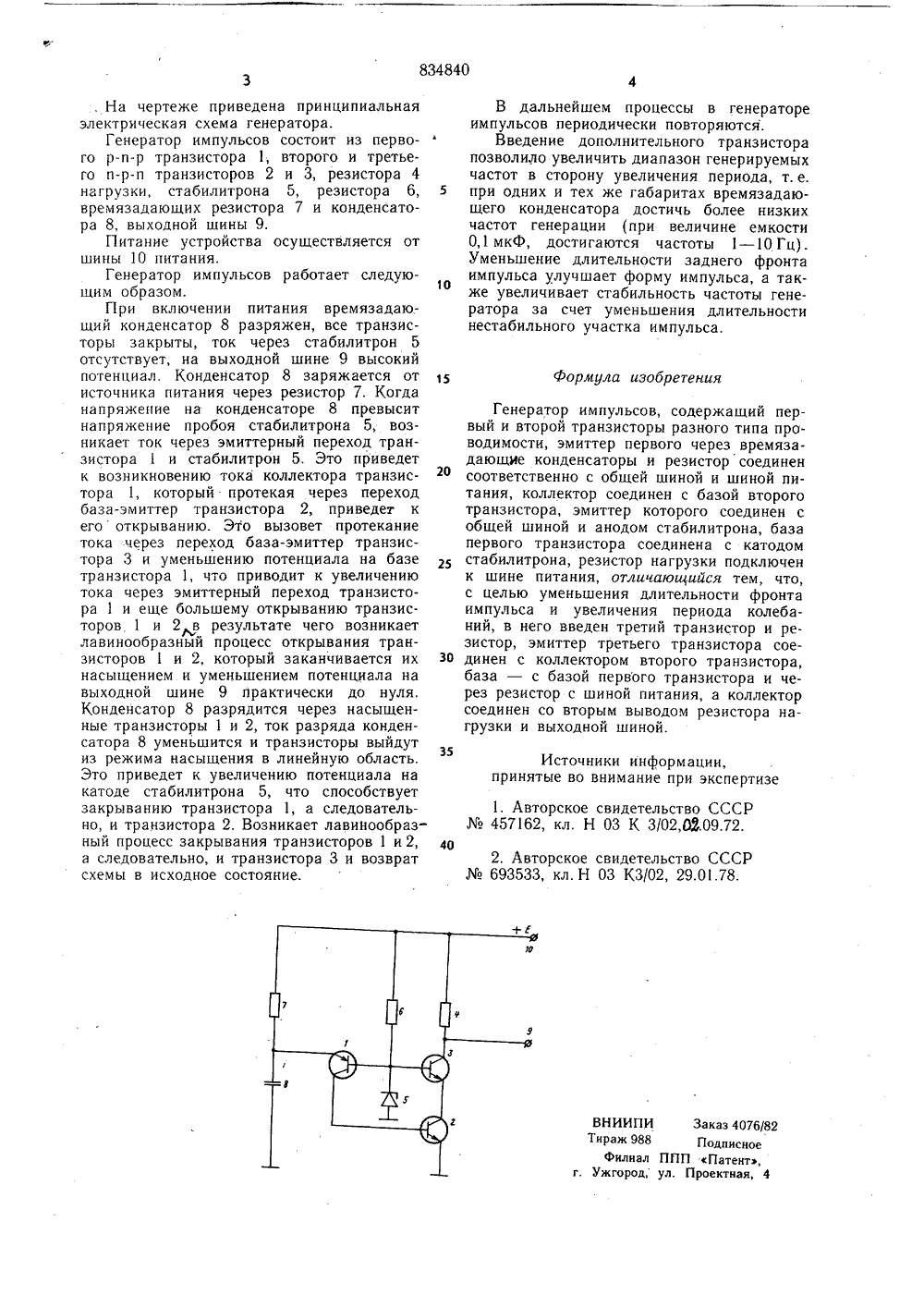

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветсникСоциалистическилРеслубликОпубликовано 30.05.81. Бюллетень20Дата опубликования описания 05.06.81 ао делам изооретеиий и открытий(71) Заявнтел 4) ГЕНЕРАТОР ИМПУЛЬСОВ д и резистор, -Изобретение относится к импульснойтехнике и может быть использовано в различных устройствах автоматики, телемеханики и вычислительной техники.Известен генератор импульсов, выполненный на транзисторах разной проводимости, у которого амплитуда выходных импульсов равна величине питающего напряжения, а уровень срабатывания нуль-органа определяется делителем напряжения на двух резисторах 11.Недостатком известного генератора является то, что делитель напряжения потребляет больше энергии от источника питания, чем выходная цепь.Известен генератор импульсов на транзисторах разной. проводимости, эмиттер одного из которых через конденсатор и резистор соединен соответственно с общей шиной и шиной питания, коллектор непосредственно, а база через диод соединены соответственно с базой и коллектором другого транзистора, эмиттер .которого соединен с обшей шиной. Анод стабилитрона соединен с общей шиной, а катод - с базойодного из транзисторов и через последовате оединенные дио с ши итания 2.Однако генератор имеет небольшой диапазон генерации импульсов и значительную длительность переднего фронта импульса.Цель изобретения - уменьшение длительности фронта импульса и увеличение периода колебаний.Указанная цель достигается тем, что в генератор импульсов, содержащий первый и второй транзисторы разного типа проводимости, эмиттер первого через времязадающий конденсаторы и резистор соединен соответственно с общей шиной и шиной питания, коллектор соединен с базой второго транзистора, эмиттер которого соединен с общей шиной и анодом стабилитрона, база первого соединена с катодом стабилитрона, резистор нагрузки, подключенный к шине питания, введен третий транзистор и резистор, эмиттер третьего транзистора соединен с коллектором второго транзистора, база - с базой первого транзистора и через резистор шиной питания, а коллектор соединен со вторым выводом резистора нагрузки и выходной шиной.. На чертеже приведена принципиальная электрическая схема генератора.Генератор импульсов состоит из первого р-и-р транзистора 1, второго и третьего и-р-и транзисторов 2 и 3, резистора 4 нагрузки, стабилитрона 5, резистора 6, времязадающих резистора 7 и конденсатора 8, выходной шины 9.Питание устройства осуществляется от ши ны 10 пита ни я.Генератор импульсов работает следующим образом.При включении питания времязадаю. - щий конденсатор 8 разряжен, все транзисторы закрыты, ток через стабилитрон 5 отсутствует, на выходной шине 9 высокий потенциал, Конденсатор 8 заряжается от источника питания через резистор 7. Когда напряжение на конденсаторе 8 превысит напряжение пробоя стабилитрона 5, возникает ток через эмиттерный переход транзистора 1 и стабилитрон 5. Это приведет к возникновению тока коллектора транзистора 1, который . протекая через переход база-эмиттер транзистора 2, приведет к его открыванию. Это вызовет протекание тока через переход база-эмиттер транзистора 3 и уменьшению потенциала на базе транзистора 1, что приводит к увеличению тока через эмиттерный переход транзистора 1 и еще большему открыванию транзисторов 1 и 2 в результате чего возникаетЛглавинообразный процесс открывания транзисторов 1 и 2, который заканчивается их насыщением и уменьшением потенциала на выходной шине 9 практически до нуля. Конденсатор 8 разрядится через насыщенные транзисторы 1 и 2, ток разряда конденсатора 8 уменьшится и транзисторы выйдут из режима насыщения в линейную область. Это приведет к увеличению потенциала на катоде стабилитрона 5, что способствует закрыванию транзистора 1, а следовательно, и транзистора 2. Возникает лавинообразный процесс закрывания транзисторов 1 и 2, а следовательно, и транзистора 3 и возврат схемы в исходное состояние. В дальнейшем процессы в генераторе импульсов периодически повторяются.Введение дополнительного транзистора позволило увеличить диапазон генерируемых частот в сторону увеличения периода, т. е. при одних и тех же габаритах времязадающего конденсатора достичь более низких частот генерации (при величине емкости 0,1 мкФ, достигаются частоты 1 - 10 Гц) . Уменьшение длительности заднего фронта импульса улучшает форму импульса, а также увеличивает стабильность частоты генератора за счет уменьшения длительности нестабильного участка импульса. Генератор импульсов, содержащий первый и второй транзисторы разного типа проводимости, эмиттер первого через времязадающие конденсаторы и резистор соединен соответственно с общей шиной и шиной питания, коллектор соединен с базой второго транзистора, эмиттер которого соединен с общей шиной и анодом стабилитрона, база первого транзистора соединена с катодом стабилитрона, резистор нагрузки подключен к шине питания, отличающийся тем, что, с целью уменьшения длительности фронта импульса и увеличения периода колебаний, в него введен третий транзистор и резистор, эмиттер третьего транзистора соединен с коллектором второго транзистора, база - с базой первого транзистора и через резистор с шиной питания, а коллектор соединен со вторым выводом резистора нагрузки и выходной шиной. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМо 457162, кл. Н 03 К 3/02,0.09.72. 40 2. Авторское свидетельство СССР Мо 693533, кл. Н 03 КЗ/02, 29.01.78. ВНИИПИ Заказ 4076/82Тираж 988 ПодписноеФилиал ППП Патент, г. Ужгород, ул. Проектная, 4
