Клей

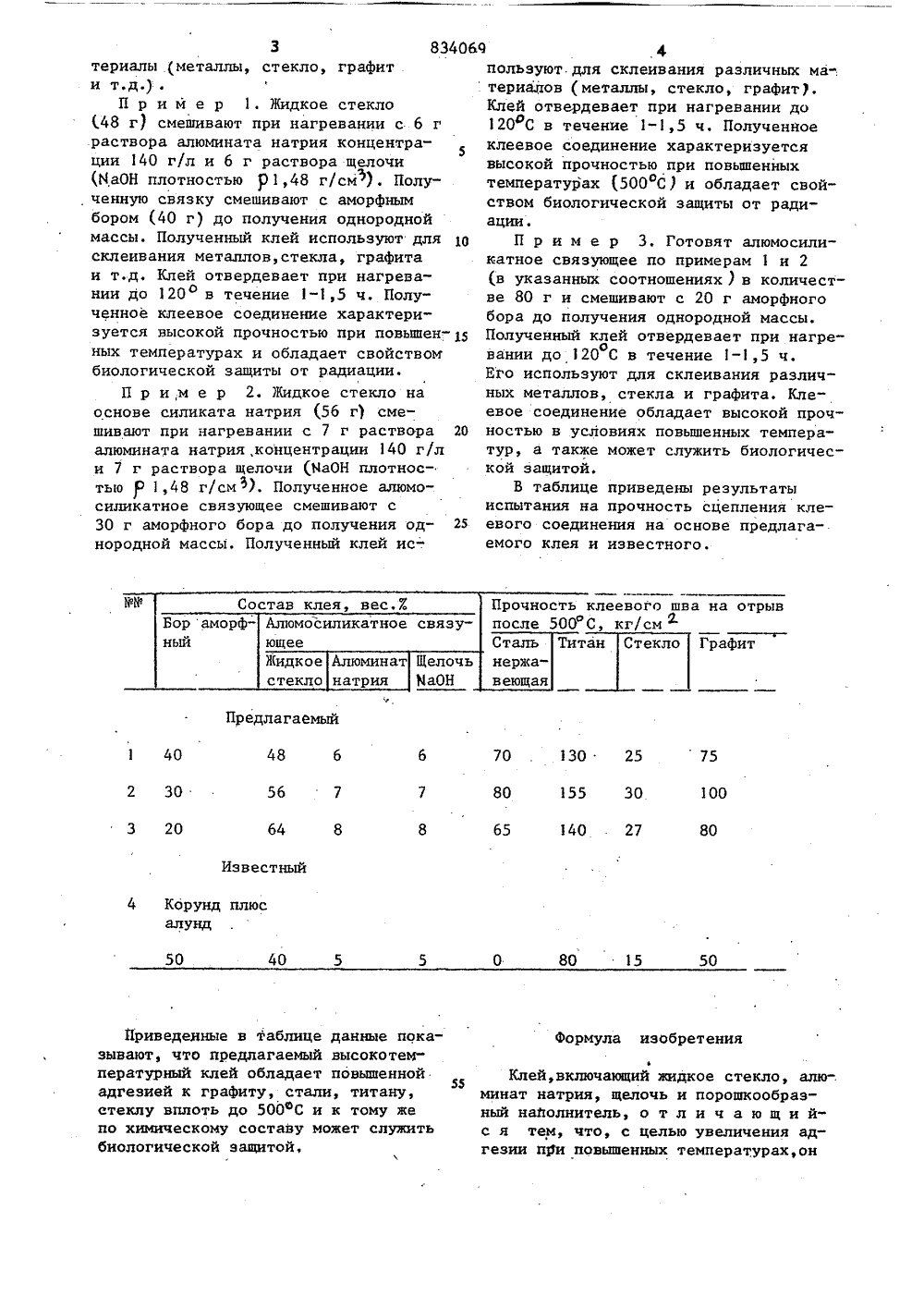

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветсиикСоциалистичесиикРеспубликпо делам иэебретеиий и открытийОпубликовано 30. 05. 81, Бюллетень20Дата опубликования описания 02 .06 . 8 1 Г. А. Богоявленская, И. Н. Медведева, М,1 М,.,Сынет 1 .и В.,М. Дербасоваф ,; г:Ленинградский ордена Октябрьской Революцит и ОРдена -1.ЛТрудового Красного Знамени технологический институтим . Ленсовета(54) КЛЕЙ Изобретение относится к составувысокотемпературного клея для соединения изделий из металла, стекла,графита и т.д. и обеспечнвает биологическую защиту от радиации. Клей применяется в машиностроении, судострое 5нии, электронной промышленности.Известны клеящие составы на основе щелочных связок, например алюмосиликатной связки, но они имеютнедостаточную адгезию к подложкам приповьппенных температурах 11 1.Наиболее близким по техническойсущности и достигаемому результатук предлагаемому является состав, вклю.т 5чающий жидкое стекло, алюминат натрия, щелочь, алунд икорунд 21.Известное вяжущее на основе алюмосиликатного связующего, корунда и алун.да имеет недостаточную адгезию к скле-щиваемым материалам при повышенных тем.пературах,Цель изобретения - увеличение адге.зии при повьппенных температурах. Поставленная цель достигается тем, что клей , включающий жидкое стекло, алюминат натрия, щелочь и порошкообразный наполнитель, содержит в качестве последнего бор аморфный при следующем соотношении компонентов, вес.7:Жидкое стекло 48-64 Алюминат натрия, 6-8 Щелочь 6-8 Бор аморфный 20-40 Технология получения высокотемпературного клея сводится к следующему.Готовят алюмосиликатное связующее - растворимое жидкое стекло на основе силиката натрия, смешивают при нагревании с раствором алюмината натрия концентрации 140 г/л и раствором щелочи КаОН плотностью1,48 г/см ,Затем порошок бора смешивают с алюмосиликатным связующим при заданном соотношении до получения однородной массы. Клей отвердевает при нагревании до 120 ОС в течение 1-1,5 ч. Полученным составом склеивают различные ма83406 на отрь Графи Предлагаемый 130 55 30.40 27 звестный орунд плалунд 8 5 Формула изобретени ные покакотем" чающий жидко елочь и п Клей, вклюминат натрия, щный наполнителс я тем, что,гезии при повыш ышеннои5итану,текло, алюшкообраза ю щ и йичения адатурах,он му жеслужить о тлицелью увных темп 3териалы (металлы, стекло, графит И Т Д )П р и м е р 1. Жидкое стекло (48 г) смешивают при нагревании с 6 г раствора алюмината натрия концентра 5 ции 140 г/л и 6 г раствора щелочи (МаОН плотностью 1,48 г/см). Полученную связку смешивают с аморфным бором (40 г) до получения однородной массы. Полученный клей используют для 10 склеивания металлов, стекла, графита и т.д. Клей отвердевает при нагревании до 120 о в течение 1-1,5 ч. Полученное клеевое соединение характеризуется высокой прочностью при повышен ных температурах и обладает свойством биологической защиты от радиации.П р и,м е р 2. Жидкое стекло на основе силиката натрия (56 г 1 смешивают при нагревании с 7 г раствора 20 алюмината натрия, концентрации 140 г/л и 7 г раствора щелочи (КаОН плотностью1,48 г/смМ). Полученное алюмосиликатное связующее смешивают с 30 г аморфного бора до получения од нородной массы. Полученный клей ис-. Ириведеиные в таблице д зывают, что предлагаемый в пературный клей обладает и адгезией к графиту, стали, стеклу вплоть до 500 фС и к по химическому составу мож биологической защитой,Я апользуют.для склеивания различных ма-: териалов (металлы, стекло, графит). Клей отвердевает при нагревании до 120 С в течение 1-1,5 ч. Полученное клеевое соединение характеризуется высокой прочностью при повышенных температурах (500 С ) и обладает свойством биологической защиты от радиации.П р и м е р 3, Готовят алюмосиликатное связующее по примерам 1 и 2 (в указанных соотношениях ) в количестве 80 г и смешивают с 20 г аморфного бора до получения однородной массы. Полученный клей отвердевает при нагревании до 120 С в течение 1-1,5 ч.оЕго используют для склеивания различных металлов, стекла и графита, Клеевое соединение обладает высокой прочностью в условиях повышенных температур, а также может служить биологической защитой.В таблице приведены результаты испытания на прочность сцепления клеевого соединения на основе предлагаемого клея и известного.,ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП "Патентфф, г. Ужгород, ул. Проектная, 4 содержит в качестве порошкообразного наполнителя бор аморфный при следующем соотношении компонентов,вес.7.:Жидкое стекло . 48-64 Алюминат натрия 6-8 Шелочь 6-8 Бор аморфный 20-40 Источники информации,принятые во внимание при экспертизе 1. Сычев М.М. Неорганические клен,Л., "Химия", 1974, с. 139-144. 5 2. Авторское, свидетельство СССР Хф.635064, кл. С 04 В 19/04, 1978
