Устройство фазирования по циклам всистеме передачи данных

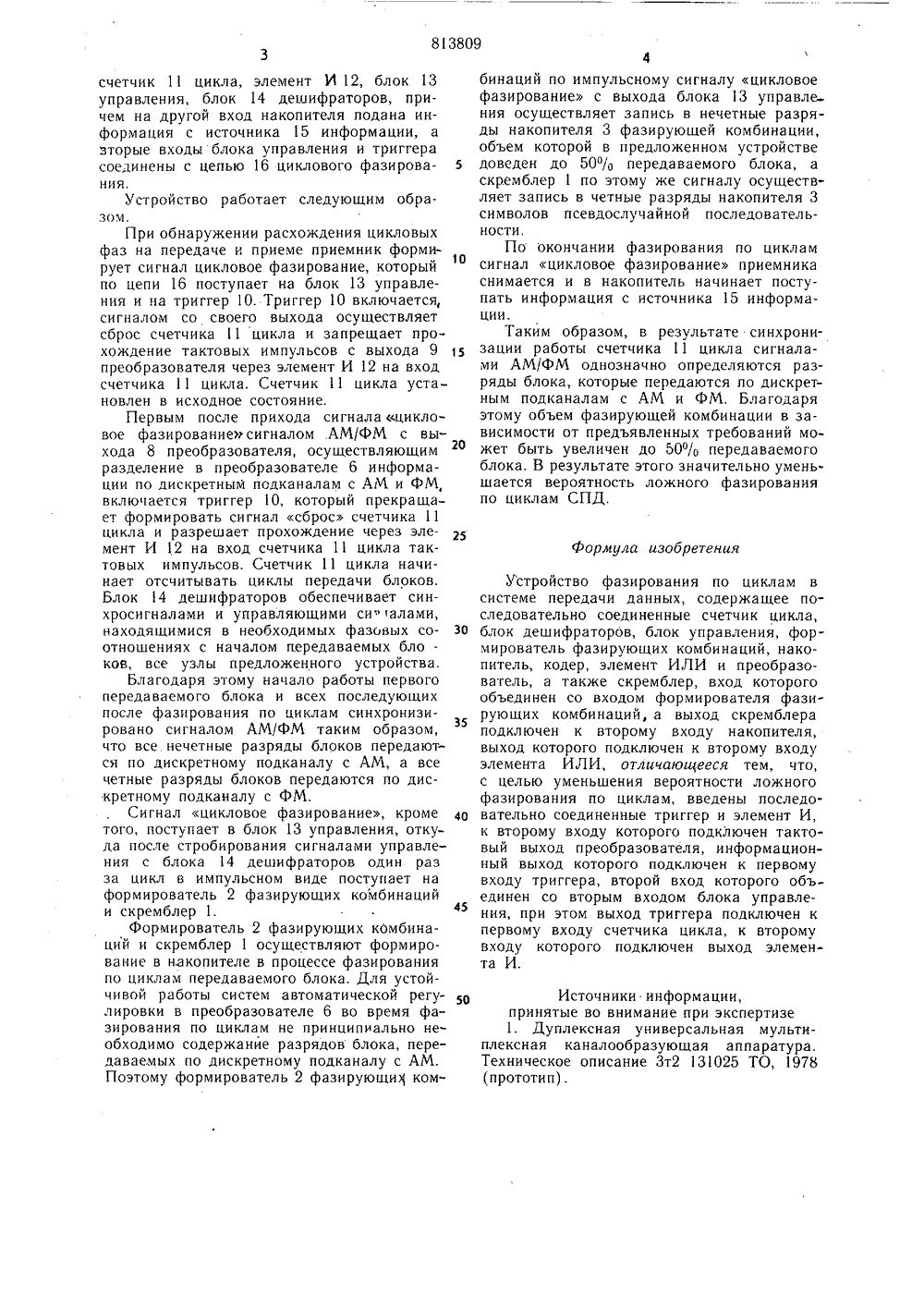

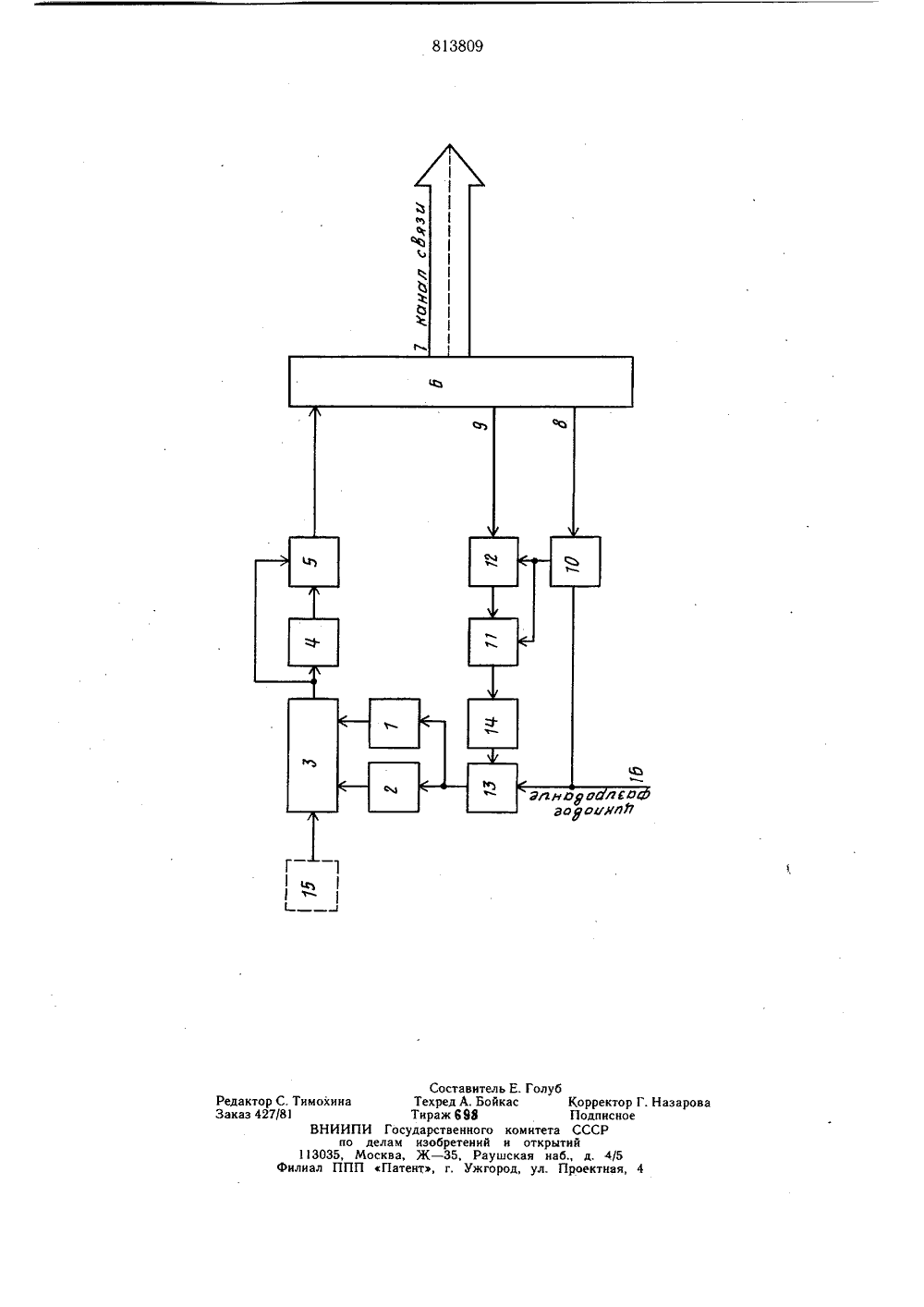

3) Приоритет Опубликовано 15.03.81. БюллетеньДата опубликования описания 25.03.81Заявктел УСТРОЙСТВО ФАЗИРОВАНИЯ ПО ЦИКЛ В СИСТЕМЕ ПЕРЕДАЧИ ДАННЫХ2 Изобретение относится к технике электросвязи и может использоваться для фазирования по циклам в системах передачи данных (СПД), использующих амплитуднофазовую модуляцию (АФМ).Известно устройство фазирования по циклам в системе передачи данных, содержащее последовательно соединенные счетчик цикла, блок дешифраторов, блок управления, формирователь фазирующих комбинаций, накопитель, кодер, элемент ИЛИ и преобразователь, а также скремблер, вход 10 которого объединен со входом формирователя фазирующих комбинаций, а выход скремблера подключен к второму входу накопителя, выход которого подключен к второму входу элемента ИЛИ 1.Однако такое устройство имеет большую вероятность ложного фазирования по циклам;Цель изобретения - уменьшение вероятности ложного фазирования по циклам.Для достижения этой цели в устройство ЗО фазирования по циклам в системе передачи данных, содержащее последовательно соединенные счетчик цикла, блок дешифраторов, блок управления, формирователь фазирующих комбинаций, накопитель, кодер, элемент ИЛИ и преобразователь, а также скремблер, вход которого объединен со входом формирователя фазирующих комбинаций, а выход скремблера подключен к второму входу накопителя, выход которого подключен к второму входу элемента ИЛИ, введены последовательно соединенные триггер и элемент И, к второму входу которого подключен тактовый выход преобразователя, информационный выход которого подключен к первому входу триггера, второй вход которого объединен со вторым входом блока управления, при этом выход триггера подключен к первому входу счетчика цикла, к второму входу которого подключен выход элемента И.На чертеже представлена структурная электрическая схема предложенного устройства.Устройство фазирования по циклам в системе передачи данных содержит скремблер 1, формирователь 2 фазирующих комбинаций, накопитель 3, кодер 4, элемент ИЛИ 5, преобразователь 6, имеющий выход 7 соединенный с каналом связи, информационный выход 8 и тактовый выход 9, триггер 10, 813809счетчик 11 цикла, элемент И 12, блок 13 управления, блок 14 дешифраторов, причем на другой вход накопителя подана информация с источника 15 информации, а вторые входы блока управления и триггера соединены с цепью 16 циклового фазирова ния.Устройство работает следующим образом.При обнаружении расхождения цикловых фаз на передаче и приеме приемник форми 0 рует сигнал цикловое фазирование, который по цепи 16 поступает на блок 13 управления и на триггер 10. Триггер 10 включается, сигналом со своего выхода осуществляет сброс счетчика 11 цикла и запрещает прохождение тактовых импульсов с выхода 9 15 преобразователя через элемент И 12 на вход счетчика 11 цикла. Счетчик 11 цикла установлен в исходное состояние.Первым после прихода сигнала ссцикловое фазирование сигналом .АМ/ФМ с выхода 8 преобразователя, осушествляюшим20 разделение в преобразователе 6 информации по дискретным подканалам с АМ и ФМ, включается триггер 1 О, который прекращает формировать сигнал сброс счетчика 11 цикла и разрешает прохождение через элемент И 12 на вход счетчика 11 цикла тактовых импульсов. Счетчик 11 цикла начинает отсчитывать циклы передачи блоков.Блок 14 дешифраторов обеспечивает синхросигналами и управляющими си" алами, находящимися в необходимых фазовых со отношениях с началом передаваемых блоков, все узлы предложенного устройства.Благодаря этому начало работы первого передаваемого блока и всех последуюших после фазирования по циклам синхронизировано сигналом АМ/ФМ таким образом,35 что все. нечетные разряды блоков передаются по дискретному подканалу с АМ, а все четные разряды блоков передаются по дискретному подканалу с ФМ.Сигнал цикловое фазирование, кроме 40 того, поступает в блок 13 управления, откуда после стробирования сигналами управления с блока 14 дешифраторов один раз за цикл в импульсном виде поступает на формирователь 2 фазирующих комбинаций и скремблер 1.Формирователь 2 фазирующих комбинаций и скремблер 1 осуществляют формирование в накопителе в процессе фазирования по циклам передаваемого блока. Для устойчивой работы систем автоматической регулировки в преобразователе 6 во время фазирования по циклам не принципиально необходимо содержанйе разрядов блока, передаваемых по дискретному подканалу с АМ. Поэтому формирователь 2 фазирующи 1 комбинаций по импульсному сигналу цикловоефазирование с выхода блока 13 управления осуществляет запись в нечетные разряды накопителя 3 фазируюшей комбинации,объем которой в предложенном устройстведоведен до 50 О/о передаваемого блока, аскремблер 1 по этому же сигналу осуществляет запись в четные разряды накопителя 3символов псевдослучайной последовательности.По окончании фазирования по цикламсигнал цикловое фазирование приемникаснимается и в накопитель начинает поступать информация с источника 15 информации.Таким образом, в результате синхронизации работы счетчика 11 цикла сигналами АМ/ФМ однозначно определяются разряды блока, которые передаются по дискретным подканалам с АМ и ФМ, Благодаряэтому объем фазирующей комбинации в зависимости от предъявленных требований может быть увеличен до 50/О передаваемогоблока. В результате этого значительно уменьшается вероятность ложного фазированияпо циклам СПД,Формула изобретенияУстройство фазирования по циклам в системе передачи данных, содержащее последовательно соединенные счетчик цикла, блок дешифраторов, блок управления, формирователь фазируюших комбинаций, накопитель, кодер, элемент ИЛИ и преобразователь, а также скремблер, вход которого объединен со входом формирователя фазируюших комбинаций, а выход скремблера подключен к второму входу накопителя, выход которого подключен к второму входу элемента ИЛИ, отличающееся тем, что, с целью уменьшения вероятности ложного фазирования по циклам, введены последовательно соединенные триггер и элемент И, к второму входу которого подключен тактовый выход преобразователя, информационный выход которого подключен к первому входу триггера, второй вход которого объединен со вторым входом блока управления, при этом выход триггера подключен к первому входу счетчика цикла, к второму входу которого подключен выход элемента И.Источники информации,принятые во внимание при экспертизе 1. Дуплексная универсальная мультиплексная каналообразуюшая аппаратура. Техническое описание Зт 2 131025 ТО, 1978 (прототип) .Составитель Е. ГоТехред А. БойкасТираж 693Государственного ком ителам изобретений и отксква, Ж - 35, РаушскаяПатент, г. Ужгород, ул
