Генератор символов

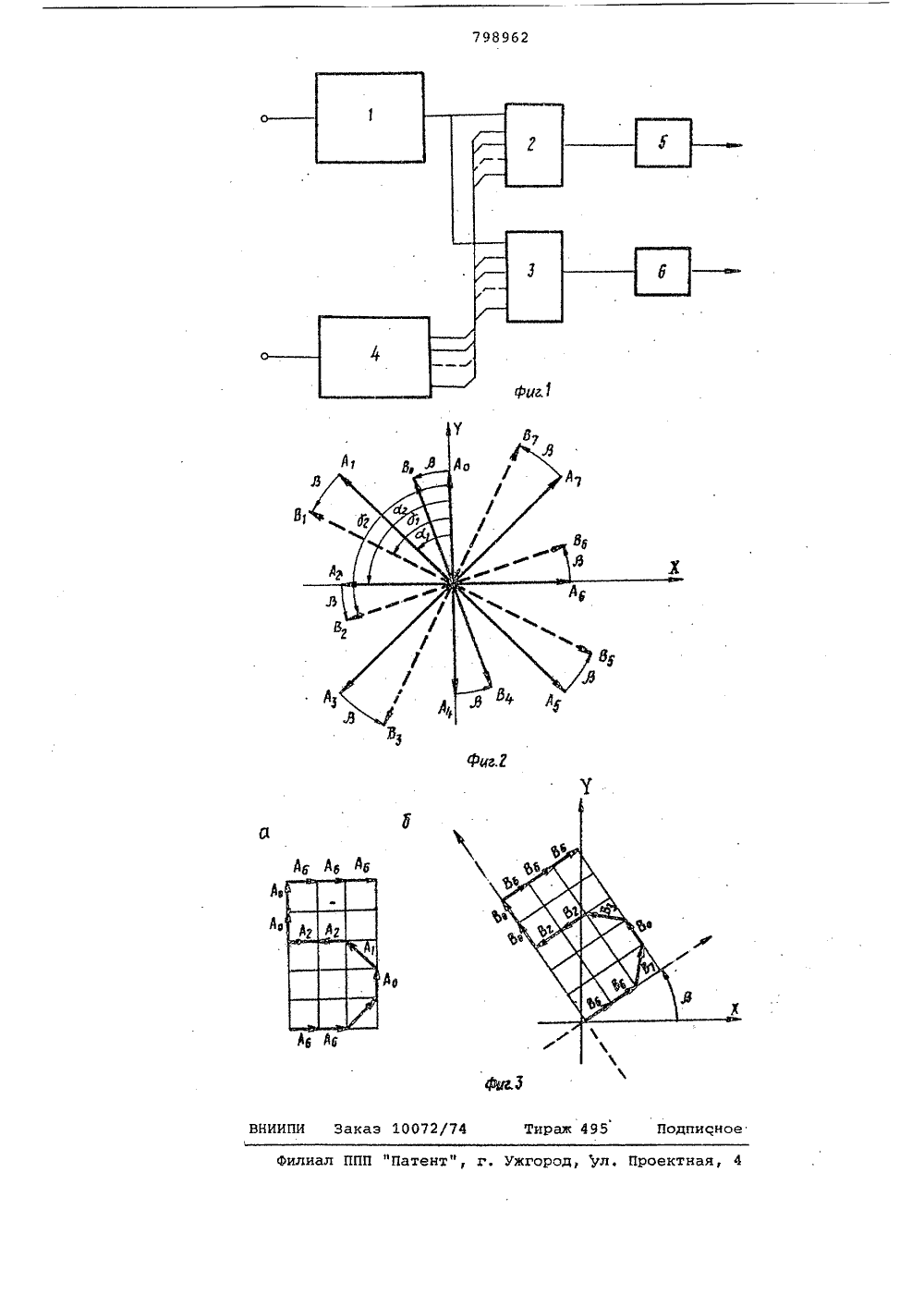

Союз Советских Соцналнстнческнх Рвслублнн(22) Заявлено 29 Д 27 б (21) 2435813,(18-24с присоединением заявки Ио(23) ПриоритетОпубли иковано 230181, Бюллетень Мо 3Дата опубликования описания 23,01,81 В)м. к С 09 С 1/08 Государстееииый комитет СССР по делам кзобретеиий и открытий(54) ГЕНЕРАТОР СИМВОЛОВ Изобретение относится к автомати-( ке и вычислительной технике и может быть использовано в устройствах отображения информации на экране электроннолучевой трубки (ЭЛТ).Известны генераторы символов; используемые для формирования иа экране ЭЛТ различных символов, например букв и цифр, состоящих иэ отрезков прямой линии.Один из известных генераторов символов содержит блок памяти символов, блок опроса памяти, двуполярные токовые ключи, подключенные входами к блоку памяти и выходами через ин" 15 теграторы к усилителям горизонтального и вертикального отклонения луча 1 .Однако этот генератор не обеспечивает возможности поворота формиру О емых символов на любой заданный угол.Наиболее близким техническим решением к предлагаемому является генератор символов, содержащий блок постоянной памяти, представляющий собой 25 диодную, магнитную или интегральную матрицу, хранящую в двоичной форме номера отрезков, составляющих символы, коммутаторы напряжений и интеграторы напряжений 21 . Такие генераторы символов позволяют формировать лишь символы, определенным образом ориентированные относительно осей координат, что ограничивает их применение.Целью изобретения является расширение области применения генератора за счет обеспечения возможности поворота на любой заданный угол формируемых символов.Цель достигается тем, что в генератор символов введены вычислитель проекций повернутых отрезков и аналоговые мультиплексоры, адресные входы которых подключены к блоку постоянной памяти, информационные входы - к вычислителю проекций повернутых от реэков, а выходы - к интеграторам напряжений.На фиг. 1 представлена блок-схема генератора символов; на фиг, 2 - отрезки, иэ которых может быть сформирован символ, повернутый на заданный угол; на фиг. 3 - вид сформированного символа.,Генератор символов содержит блок 1 постоянной памяти, аналоговые мультиплексоры 2 и 3, вьгислитель 4 проекций повернутых отрезков и интеграторы 5 и б напряжений. Адресный входблока 1 и вход вычислителя 4 являются входами генератора символов, а выходы интеграторов 5 и б - выходамигенератора символов. На адресный входблока 1 поступает в виде кода номерсимвола, подлежащий формированию,При этом блок 1 начинает последовательно выдавать закодированные номера отрезков,из которых состоит выбранный символ. Эти номера поступаютна адресные входы мультиплексоров 2и 3, благодаря чему на выходы мультиплексоров проходят сигналы с соответствующих аналоговых входов. Напряжения на информационные входы мультиплексоров поступают с выходов вычислителя 4, в котором они формируются 5в соответствии с поступившими на еговход напряжениями, соответствующимисинусу и косинусу угла поворота. Напряжения, сформированные вычислителем 4, соответствуют проекциям сформицрованных отрезков на оси координат,Эти напряжения мультиплексорами 2 и 3подаются на входы интеграторов 5 и б.Последние формируют пилообразные напряжения, скорость изменения которыхсоответствует входным напряжением ин"теграторов. С выходов интеграторов 5и б напряжения поступают на усилители отклоняющей системы ЭЛТ. Предлагаемым генератором символов могут Формироваться символы, состоящие из отрезков определенных направлений. Число этих направлений может быть, например, равно 8. В этом случае набор отрезков, иэ которых Формируется символ, соответствует приведенному на Фиг. 2. где Ао + А исходные отрезки, а Вб + В - отрезки, повернутые на.заданный угол Я . Углы между направлениями отрезков А; и осью У обозначены Ы, а углы между направлениями отрезков В и осью У обозначены ф (см.фиг,2). На Фиг. 3 приведен пример символа, составленного из такого набора отрезков, причем на фиг. 3 а показан символ в исходном положении, а на фиг. 3 б - символ, повернутый на угол ЙВьиислитель 4 предназначен для формирования напряжений, пропорцио" нальных проекциям на оси координат Х и Т вовернутых отрезков В + В. Проекции отрезка В определяются по формулам В 1, = К 51 пи В= Ксо 5 Ц, где К - коэсрфициент йропорциональности, а , - угол между осью У иотрезком В, (см. Фиг. 2).Поскольку Щ = Ф. + 9или В) =К 5 п(о., +3), Ву =Кс 05(0,+ф),В 1, К (5 Пй со 5 ф + со 506 е 51 ПЬ),Ву щК(со 5 ф с 05 5 1 псб(, 5010)Поскольку угол 0 заранее задан ипостоянен; .Ожно обозначить:51 п С 6 = 1,С 05 ф = ,тогда:В 1 К 1 с 05 Д + КВ 51 п)5ВущКс 05 Я - К 1 5и ЪТаким образом, вычисление проекций повернутых отрезков сводится коперациям умножения синуса и косинуса угла поворота на постоянные коЭффициенты, сложению и вычитанию получЕнных произведений. такие операциилбгко выполняются в аналоговом видесумматорами на операционных усилителях, на которых и может быть выполнен вычислитель 4.Обеспечение функции формированиясимволов, повернутых на любой заданный угол, выгодно отличает предлагаемый генератор символ:в от известных,так как использование в составе уст-ройства отображения такого геНрраторасущественно расширяет возможностипреобразования вида отображаемой инФормации, позволяет повысить оперативность ее восприятия,1 Формула изобретенияГенератор символов, содержащийблок постоянной памяти и два интегратора напряжений, о т л и ч а ю щ и йс я тем, что, с целью расширения области применения генератора за счетобеспечения возможности поворота налюбой заданный угол Формируемых символов, он содержит вычислитель проекций повернутых отрезков и аналоговые мультиплексоры, адресные входыкоторых подключены к блоку постоянной памяти, информационные входы - квычислителю проекций повернутых отрезков, а выходы - к интеграторамнапряжения,. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 450204, кл, С Об К 15/20, 1974.2, Мясоедов П. Г. и Соколов А. Ф.Отображение информации, М., 1971,с,92-94 (прототип),
