Стенд для испытания двигателя внутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

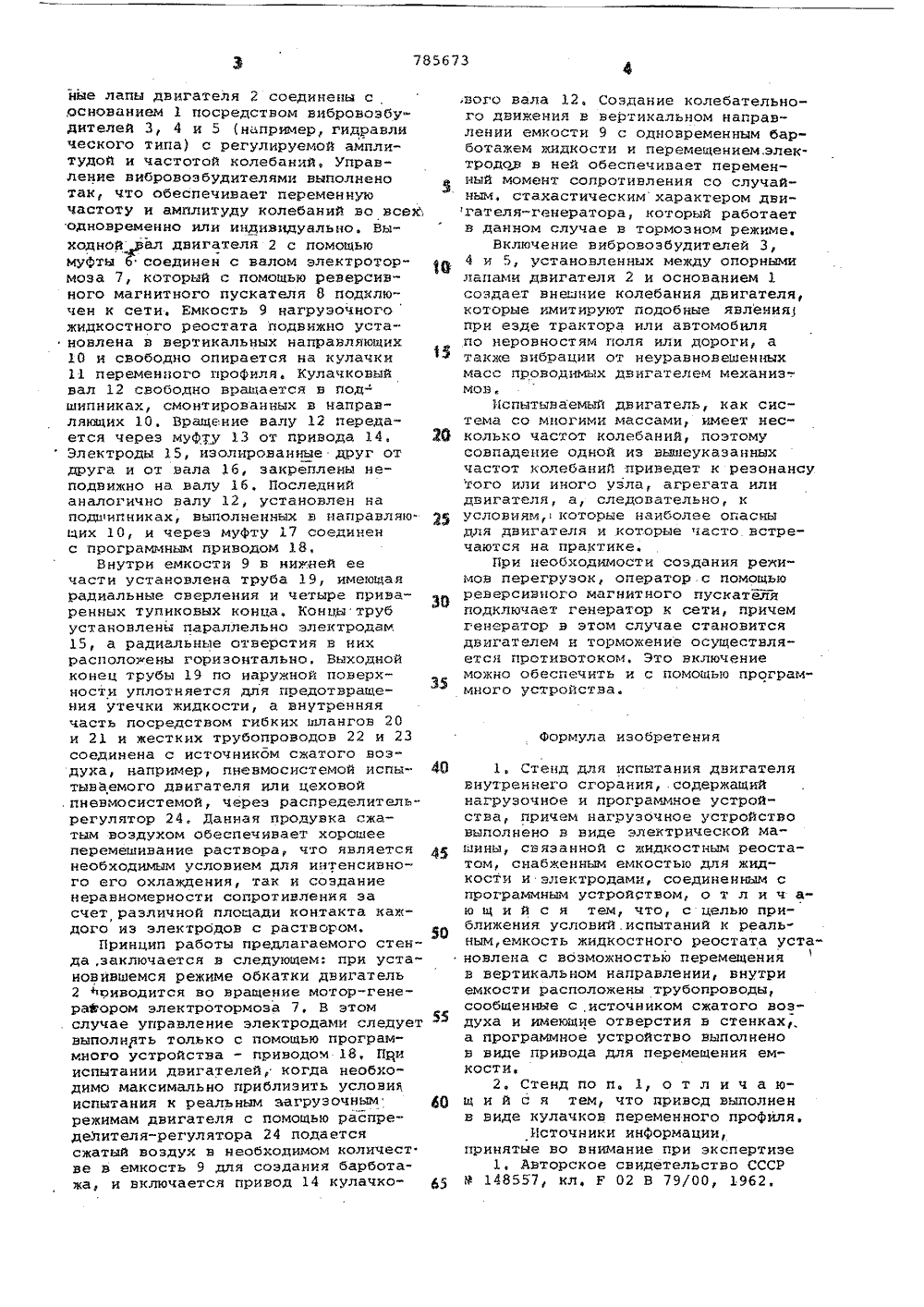

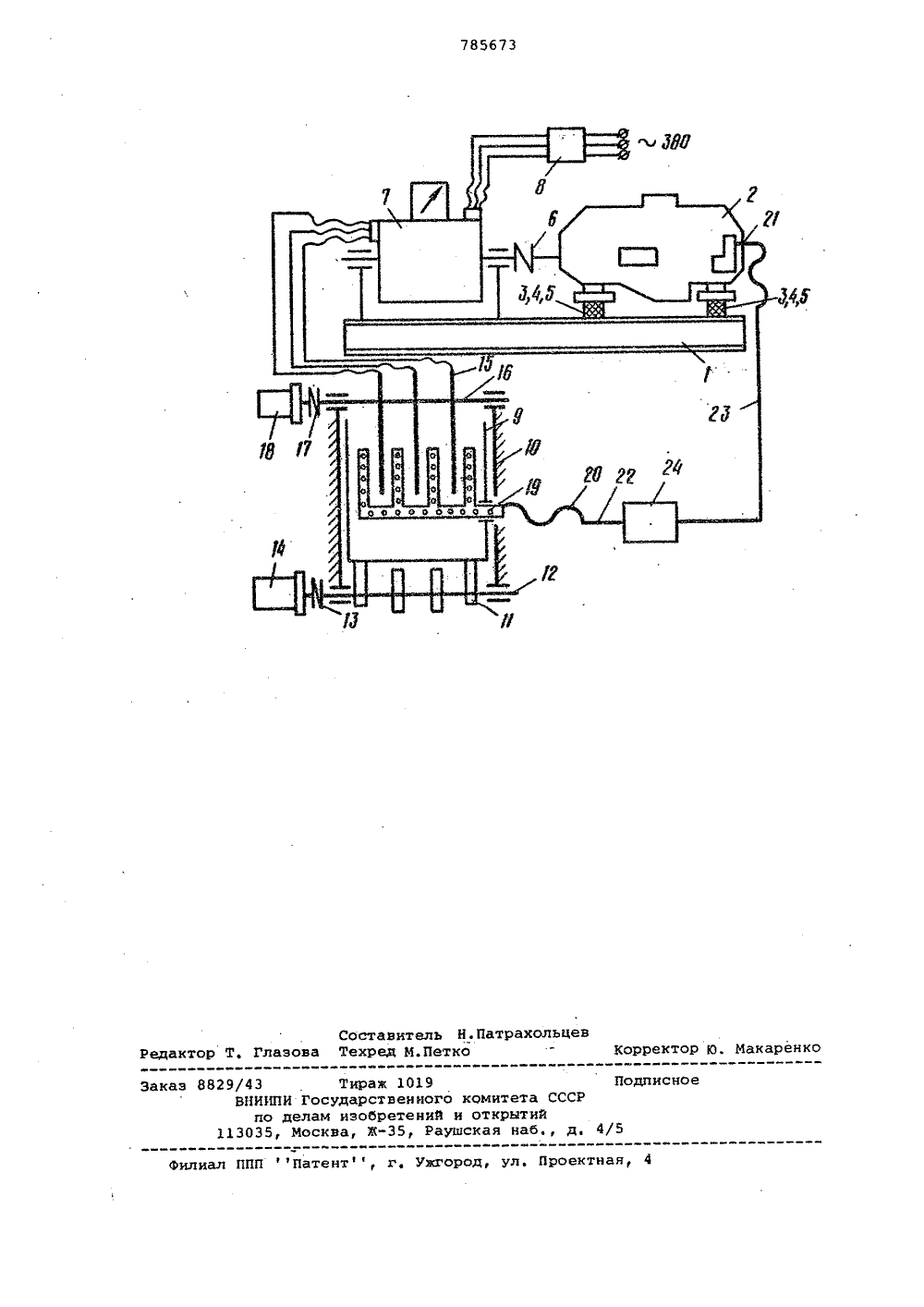

Союз Советскнх Соцналнстнчесннх Республнк(23) ПриоритетОпубликовано 07.1230. бюллетень Мо 45Дата опубликования описания 071280 Р 1 Р К 3 С 01 И 15/00 Государстиеинмй комитет СССР ио дедам изобретевий и открытий(71) Заявитель Украинская ордена Трудового Красного Знамени сельскохозяйственная академия(54) СТЕНД ДЛЯ ИСПЫТАНИЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ Изобретение относится к области двигателестроения и может бить использовано и сельском хозяйстве, промышленности и транспорте, где эксплуатируют и ремонтируют двигатели 5 внутреннего сгорания.Известны стенды для испытания двигателя внутреннего сгорания, содержащее иагрузочное и программное устройства, причем нагрузочное уст ройство выполнено в виде электрической машины, связанной с жидкосТным реостатом, содержащим емкость с жидкостьы и электроды, и связанным также с программным устройством (1), 15В процессе обкатки двигателя на таких стендах нагрузочный момент, создаваемый асинхронным двигателемЭенератором, можно изменять ступенчато с помощью электромеханического 2 О реле времени с набором задающих контактов.Однако такие стенды не дают возможности создания условийиспытаний близких к условиям эксплуатации дви гателей, особенно установленных на мобильных машинахг тракторах, самоходных шасси, самоходных комбайнах или автомобилях, Данные машины, как правило, работают с нагрузками, 30 имеющими случайный характер. Нередки случаи перегрузок двигателей этих машин, Кроме того, при проведении обкатки и испытаний двигателей на подобных стендах имеет место повышенный расход топлива и электроэнергии.Целью настоящего изобретения является устранение указанных недостатков, а именно, снижение электрозатрат при испытании двигателей и прежде всего приближеиие условий испытаний к реальным.Указанная цель достигается тем, что емкость жидкостного реостата установлена с возможностью перемещения, в вертикальном направлении, и внутри емкости расположены трубопроводы , сообщенные с источником сжатого воздуха и имеющие отверстия в стенках, а программное устройство выполнено в виде привода для перемещения емкости. Привод выполнен в виде кулаков переменного проФиля.Существо предложения разъясняется чертежом, на котором приведена схема стенда.Он состоит из основанчя 1, накотором установлен испытываемый двигатель 2 внутреннего сгорания. Опорные лапы двигателя 2 соединены с основанием 1 посредством вибровозбудителей 3, 4 и 5 (например, гидраэли ческого типа) с регулируемой амплитудой и частотой колебаний, Управление вибровозбудителями выполнено так, что обеспечивает переменную частоту и амплитуду колебаний во всех, одновременно или индиэгщуально. Выходной дал двигателя 2 с помощью муФты б соединен с валом электротормоза 7, который с помощью реверсивного магнитного пускателя 8 подключен к сети. Емкость 9 нагрузочного жидкостного реостата подвижно установлена в вертикальных направляющих 10 и свободно опирается на кулачки 11 переменного профиля, Кулачковый вал 12 свободно вращается э под- шипниках, смонтированных в направляющих 10, Вращение валу 12 передается через муту 13 от привода 14, Электроды 15 р изОлироэанные друг От друга и от вала 1 б, закреплены неподвижно на валу 16. Последний аналогично валу 12, установлен на подшилникахр выпОлненных э направляю" цих 10, и через муфту 17 соединен с прОграммным привОдОм 18 еВнутри емкости 9 в нижней ее части установлена труба 19, имеющая радиальные сэерления и четыре приваренных туликовых конца, Концы труб установлены параллельно электродам 15, а радиальнь 1 е Отверстия в них располоены горизонтальноВыходной конец трубы 19 по наружной поверхности уплотняется для предотвращения утечки жидкости, а внутренняя часть посредством гибких шлангов 20 и 21 и жестких трубопроводов 22 и 23 соединена с источником сжатого воздуха, например, пневмосистемой испытываемого двигателя или цеховой .пневмосистемой, через распределитель- регулятор 24, Данная продувка сжатым воздухом обеспечивает хорошее леремешивание раствора, что является необходимым условием для интенсивного его охлаждения, так и создание неравномерности сопротиэления за счет различной площади контакта каждого из электродов с раствором,Принцип работы предлагаемого стенда,заключается в следующем: при установившемся режиме обкатки двигатель 2 приводится во вращение мотор-генератором злектротормоза 7, В этом . случае управление электродами следует выполнять только с помощью программного устройства - приводом 18, П 1 и испытании двигателей, когда необходимо максимально приблизить условия испытания и реальным загрузочным режимам двигателя с помощью распределителя-регулятора 24 подается сжатый воздух в необходимом количест. ве в емкость 9 для создания барботажа, и включается привод 14 кулачкового вала 12. Создание колебательного движения э вертикальном направлении емкости 9 с одновременным барботажем жидкости и перемещением,электродов в ней обеспечивает переменный момент сопротивления со случайным, стахастическимхарактером двигателя-генератора, который работаетэ данном случае в тормозном режиме,Включение вибровозбудителей 3,4 н 5, установленных между опорнымилапами двигателя 2 и основанием 1создает внешние колебания двигателя,которые имитируют подобные явленищпри езде трактора или автомобиляпо неровностям поля или дороги, атакже вибрации от неуравновешенныхмасс проводимых двигателем механиз-.Испытываемый двигатель, как система со многими массами, имеет несколько частот колебаний, поэтомусовпадение Одной из вышеуказанныхчастот колебаний приведет к резонансутого или иного узла, агрегата илидвигателя, а, следовательно, кусловиям,которые наиболее опасныдля двигателя и которые часто астре"чаются на практике,При необходимости создания режимов перегрузок, оператор с помощьюреверсивного магнитного пускателяподключает генератор к сети, причемгенератор в этом случае становитсядвигателем и торможение Осуществляется противотоком. Это включениеможно Обеспечить и с помощью программного устройства.формула изобретения4 О 1. Стенд для испытания двигателявнутреннего сгорания, содержащийнагрузочное и программное устройства, причем наг"узочное устройствовыполнено э виде электрической машины, связанной с жидкостным реостатом, снабженным емкостью для жидкости и электродами, соединенным слрограюным устройством о т л и ч аю щ и й с я тем, что, с целью при"ближения условий, испытаний к реальным,емкость жидкостного реостата установлена с вбзможностью перемещенияв вертикальном направлении, внутриЕмкости расположены трубопроводы,сообщенные с,источником сжатого воздуха и имеющие отверстия в стенкаха программное устройство выполненоэ виде привода для перемещения емкости,2. Стенд по и. 1, о т л и ч а ющ и й с я тем, что привод выполненв виде кулачков переменного профиля.Источники инФормации,принятые во внимание при экспертизе1, Авторское свидетельство СССР65 Р 148557, кл, Р 02 В 79/ОО, 19 б 2,785673 Составител Техред .П в Н.Патрахо едактор Т. Глазо ен Заказ 882 ПП Патент, г. ужгород, ул. П Фил ая ВНИИПИ по д 113035, Тираж 1019осударственного комитета ам изобретений и открыти сква, й, Раушская наб КорректорПодписное
СмотретьЗаявка
2718048, 29.01.1979
УКРАИНСКАЯ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ
КУДИНОВ ПЕТР АЛЕКСАНДРОВИЧ, ЯРОШЕНКО ВЛАДИМИР ФЕДОРОВИЧ
МПК / Метки
МПК: G01M 15/00
Метки: внутреннего, двигателя, испытания, сгорания, стенд
Опубликовано: 07.12.1980
