Приемно-сбрасывающее устройство машины для обработки деревьев

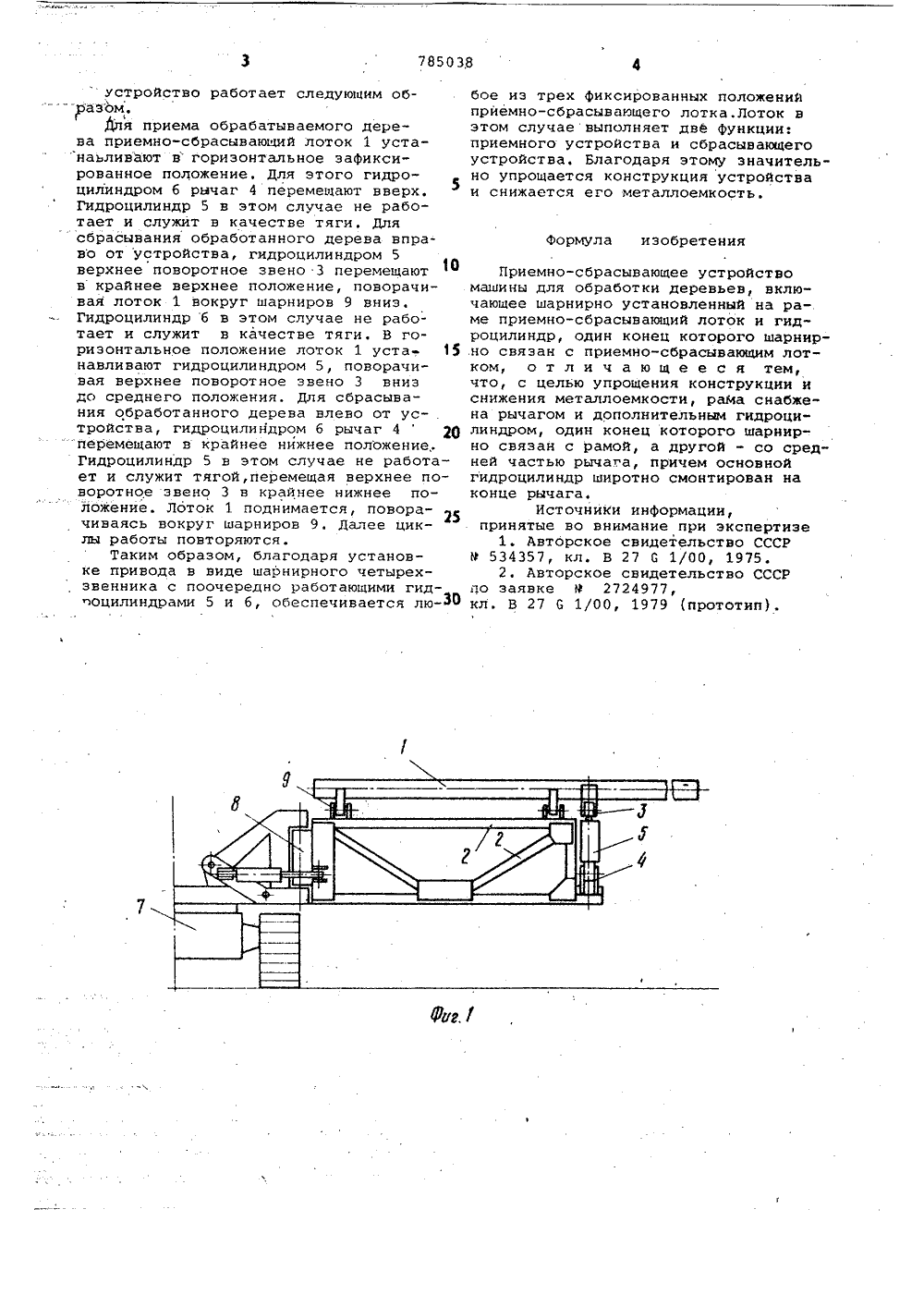

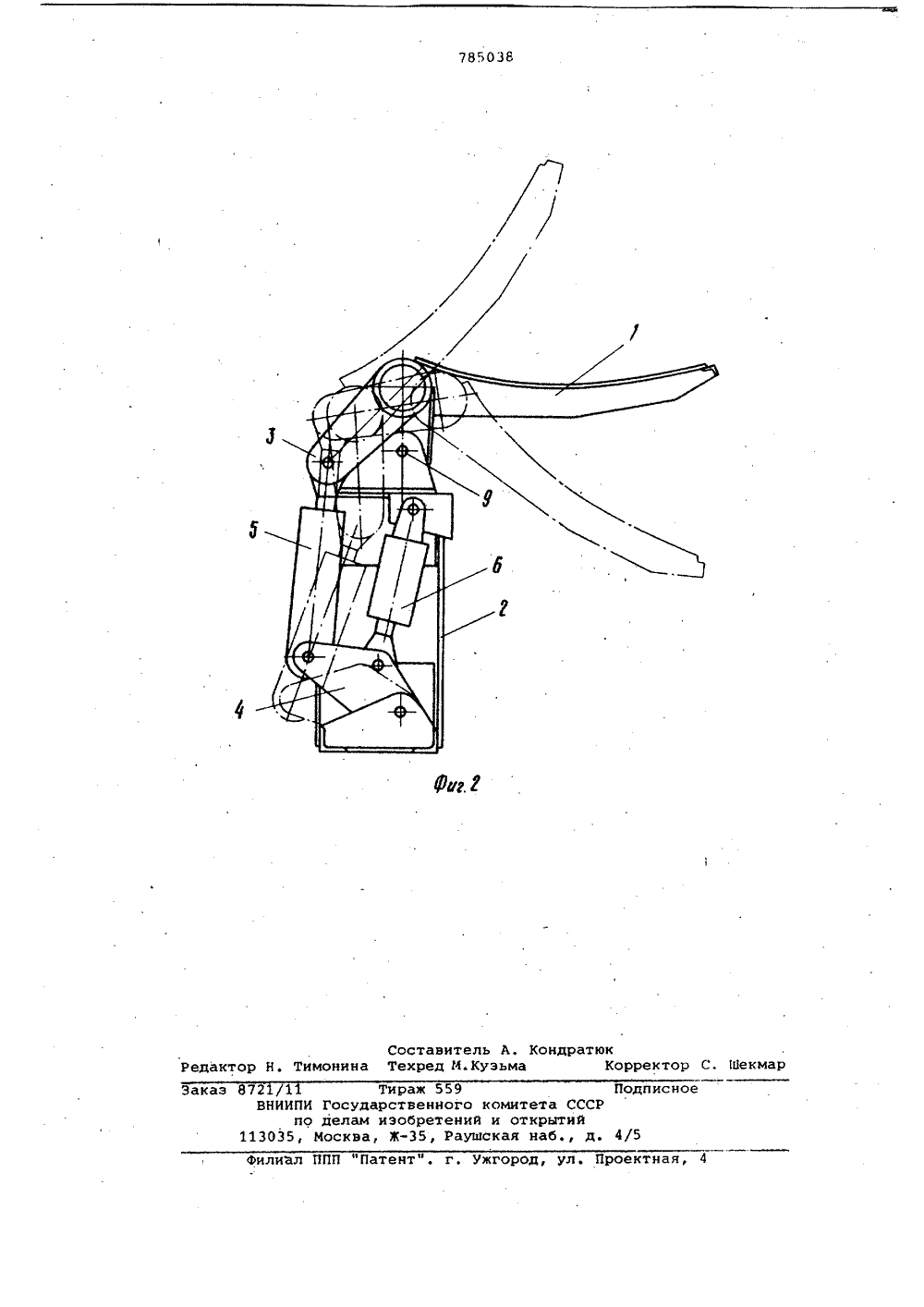

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистически д Республик(22) Заявлено 04. 06. 79 (21) 2776544/29-15с присоединением заявим Нов(51)М, Кл. В 27 С 1/00 В 27 1. 1/00 Государственный комитет СССР но делам изобретений н открытий(54) ПРИЕМНО-СБРАСЫВАЮЩЕЕ УСТРОЙСТВО МАШИНЫ ДЛЯ ОБРАБОТКИ ДЕРЕВЬЕВ тельным гидроцилиндром, один конецкоторого шарнирно связан с рамой, адругой - со средней частью рычагапричем основной гидроцилиндр шарнир.но смонтирован на конце рычага.На фиГ,1 изображен общий вид приемно-сбрасывающего устройства нафиг. 2 - привод поворота приемносбрасывающего лотка0Приемно-сбрасывающее устройствовключает приемно-сбрасывающий лоток1, шарнирно установленный на раме 2,и привод поворота лотка 1. Привод по ворота лотка 1 выполнен в виде шарнирного четырехзвенника с верхним поворотным звеном 3 и рычагом 4, а также боковыми звеньями в виде основного 5 и дополнительного 6 гидроци линдров. Основной гидроцилиндр 5установлен между свободными концамиверхнего поворотного звена 3 и рыча-га 4. Дополнительный гидроцилиндр 6смонтирован между средней частью рыча га 4 и верхней частью рамы 2 устройства. Рама 2 может быть консольно ус"тановлена на самоходном шасси 7 прнпомощи вертикального шарнира 8; Лоток 1 консольно установлен на раме 2 30,при помощи шарниров 9. Изобретение относится к машинам для обработки деревьев и может быть использовано в лесной промышленности.Известны приемно-сбрасывающие устройства деревообрабатывающих машин, включающие приемный стол с карманами-накопителями, консольно прикрепленный к поворотной раме при помощи вертикального шарнира, и рольганг со сбрасывателями 11 .Однако такие устройства очень металлоемки и сложны конструктивно.Известно приемно-сбрасывающее устройство машины для обработки деревьев, включающее приемно-сбрасывающий лоток, шарнирно установленный на раме, и привод поворота приемно-сбрасывающего лотка 2 .Недостатками этого устройства являются сложность конструкции и большой вес. Это обусловлено наличием сбрасывающего устройства, выполненного со сбрасывающими рычагами и системой поворотных рычагов и тяг, смонтированных под лотком.Цель изобретений - упрощение конструкции и снижение металлоемкости.Поставленная цель достигается тем, что рама снабжена рычагом и дополниКарельский научно-исследовательский институт лесной промышленностиустройство работает следующим образом.Для приема обрабатываемого дерева приемно-сбрасывающий лоток 1 устанаьливают в горизонтальное зафиксированное положение. Для этого гидро- цилиндром б рычаг 4 перемещают вверх. Гидроцилиндр 5 в этом случае не работает и служит в качестве тяги. Длясбрасывания обработанного дерева вправо от устройства, гидроцилиндром 5верхнее поворотное звено 3 перемещаютв крайнее верхнее положение, поворачивая лоток 1 вокруг шарниров 9 вниз,Гидроцилиндр б в этом случае не работает и служит в качестве тяги. В горизонтальное положение лоток 1 устанавливают гидроцилиндром 5, поворачивая верхнее поворотное звено 3 вниз до среднего положения, Для сбрасывания обработанного дерева влево от ус- .тройства, гидроцилиндром 6 рычаг 4щоперемещают в крайнее нижнее положение,Гидроцилиндр 5 в этом случае не работает и служит тягой, перемещая верхнее поворотное звено 3 в крайнее нижнее положение. Лоток 1 поднимается, поворачиваясь вокруг шарниров 9. Далее циклы работы повторяются.Таким образом, благодаря установке привода в виде шарнирного четырехзвенника с поочередно работающими гидоцилиндрами 5 и б, обеспечивается лю-ЗО бое из трех фиксированных положений приемно-сбрасывающего лотка, Лоток в этом случаевыполняет две функции: приемного устройства и сбрасывающего устройства. Благодаря этому значительно упрощается конструкция устройства и снижается его металлоемкость,Формула изобретенияПриемно-сбрасывающее устройствомашины для обработки деревьев, включающее шарнирно установленный на раме приемно-сбрасывающий лоток и гидроцилиндр, один конец которого шарнир.но связан с приемно-сбрасывающим лотком, о т л и ч а ю щ е е с я тем,что, с целью упрощения конструкции иснижения металлоемкости, рама снабжена рычагом и дополнительным гидроцилиндром, один конец которого шарнирно связан с рамой, а другой - со средней частью рычага, причем основнойгидроцилиндр широтно смонтирован наконце рычага,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 534357, кл. В 27 С 1/00, 1975.2. Авторское свидетельство СССРпо заявке 9 2724977,кл. В 27 С 1/00, 1979 (прототип).7 В 503 б Составитель А. КондратюРедактор Н. Тимонина Техред И.Кузьма Оекмар екто Подписн акаэ 5 филиал ППП "Патент". г. Ужгор Проектная,72 /1 Тираж 559 ВНИИПИ Государственногопо делам иэобретени 13035, Москва, Ж, Рауш омитета ССи открытийкая наб.,
