Способ управления процессом обработки сыпучих материалов на параллельно работающих аппаратах

Номер патента: 753465

Авторы: Зверева, Копосов, Копылова

ZIP архив

Текст

Союз Советски кСоциалистическихРеспублик О П И С А Н И Е ( )753465ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М. Кл.з В 02 С 25/00 В 07 В 1/42 Гасударственный комитет Опубликовано 07.08,80. Бюллетень29Дата опубликования описания 15.08.80но делам наабретеннй н открытнй(72) Авторы изобретения Ю. Б. Копосов, Л. Ю. Зверева и О. Н. Копылова Всесоюзный государственный научно-исследовательский и проектный институт асбестовой промышленности(54) СПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОМ ОБРАБОТКИ СЫПУЧИХ МАТЕРИАЛОВ НА ПАРАЛЛЕЛЬНО РАБОТАЮ 1 ЦИХ АППАРАТАХ2Изобретение относится к способам управления процессом обработки сыпучих материалов на параллельно работающих аппаратах, в частности для обогащения асбестовых руд на грохотах, оборудованных пневмосистемами, при их параллельной работе в технологической линии.Известен способ управления процессом обработки сыпучих материалов на параллельно работающих аппаратах, включающий распределение исходного материала между аппаратами с помощью делителя потока исходного материала по результатам измерения величины активной нагрузки приводов аппаратов 11.В известном способе в качестве управляемого используется сигнал тока или мощности, потребляемых приводным двигателем аппарата, что обуславливает малую надежность управления, так как величина названного сигнала зависит не только от потребления электроэнергии приводом аппарата на обработку материала, но и на преодоление вредных сопротивлений (трение в подшипниках, редукторе, и др.). Эти сопротивления не постоянны по величине и составляют 30 - 50% полезной нагрузки. Это снижает эффективность управления процессом обработки материала и, как следствие, аппараты работают не в оптимальном режиме.Известен другой способ автоматическогоуправления процессом обработки сыпучих материалов на параллельно работаюгцих аппаратах, включающий распределение материала между грохотами с помощью делителя потока исходного материала и изменение общей нагрузки 2. В этом способе изменение обшей нагрузки производится по сиг 1 о налу датчиков напряжения, пропорциональному расходу материала.Данный способ ближе к изобретению,однако при использовании его для управления процессом пневматического обогащения асбеста, который осуществляется на грохотах, оборудованных пневмосистемами, является неэффективным, так как при постоянном количестве поступающего материала изменение качества исходного продукта - соотношения полезного компонента, вскрыто го (свободного) асбестового волокна, и вмещающей породы - обуславливает колебания качества и количества отсасываемого чернового концентрата. Неоднородность черновых концентратов по содержанию в них753465 Формула изобретения асбестового волокна приводит кего потерям в процессе последукшей обработки. Кроме того, управление только по показателю нагрузки на каждый аппарат без учета качества получаемых в процессе грохочения продуктов влечет потери волокна в сходах грохотов, т. е. также к снижению эффективности извлечения полезного компонента в операциях грохочения.Целью изобретения является повышение эффективности извлечения ценного компонента при обработке асбестовых руд на 1 О грохотах, оборудованных пневмосистемами.Это достигается тем, что в способе управления процессом обработки сыпучих материалов на параллельно работающих аппаратах, включаюшем распределение материала между грохотами с помошью делителя потока исходного материала и изменение обшей нагрузки, дополнительно измеряют расход воздуха в пневмосистемах грохотов и содержащие свободного асбестового волокна в сходах грохотов, причем, распределе ление материала между грохотами осушествляют по результатам сравнения расходов воздуха в их пневмосистемах, а изменение огшей нагрузки на грохгты осушествляют по результатам измерения содержания свободного асбестового волокна в сходах грохотов.( хема устройства резлиз",юшзя спосоо, приведена нз чертеже. Способ включает следуюшие операции эг измерение расхода воздуха в пневмосистемах; сравнение сигналов о расходе воз. тухз в ппевмосистемз х параллельно рз бгтзкцшх грохотов и рзспрсделение материала между грохотами по полученно 35 му сизалу сравнения расходов воздуха в пневмОГггстемзх; измереггие содержания вскрытого (свободного) асбестового волокна в сходах обоих грохотов; изменение обшей нагрузки на параллельно работающие грохоты по результатам измерения содер жания вскрытого (свободного) асбестового волокна в сходах грохотов.Способ осуществляется следуюшим об.разом. Исходный материал -- асбестовая руда - поступает по материалопроводу 1 на установленный в нем делитель потока 2, с помоцью которого руда распределяется между грохотами 3. При движении по грохотам 3 под воздействием вибрации асбестовое волокно, как более легкая и распушенная фракция, концентрируется в верхнем слое материала. Попадая под сопла пневмосистем 4, работающих под разрежением, волокно с мелкими частицами породы увлекается в пневмосистему, а оставшийся на сите грохота материал - сход поступает в материало- провод для транспортировки на дальнейшую обработкх. Упр;гвлсни процессом осугцествляют следующим образом,Датчиками 5 и 6 измеряют расход воздуха в пневмосистемах. Исследованиямиустановлена зависимость качества чернового концентрата (содержания гали) от расхода воздуха в пневмосистеме. Однородноекачество черновых концентратов, получаемых с параллельно работающих грохотов,может быть получено при условии поддержания заданного соотношения Я 1/Я а расходов воздуха и пневмосистемах. Поэтому результаты измерения расходов воздуха в пневмосистемах подают в р"гулятор соотношения. связанный с приводом делителя 2. Посигналу регулятора соотношения 7 черезисполнительный механизм 8 изменяется положение делителя потока 2, в результатечего происходит перераспределение материала между грохотами. Наличие свободного асбестового волокна в сходах регистрируют фотометрическими датчиками 9 и 10 и, при отклонении его значения от заданного, через регулятор 11 воздействукт на исполнительный механизм 12 и регулирующий орган 13. Гри увеличении (уменьшении) содержания свободного асбестового волокна в сходах грохотов по сигналу регулятора 1 изменяется задание системе управления загрузкой исходным материалом. Применение способа на асбестообогатительных фабриках позволяет уменьшить колебания качества и количества отсасываемого чернового концентрата с параллельно работающих грохотов, что улучшит эффективность работы перечистного оборудования цеха обогащения. За счет уменьшения потерь волокна в сходах обогашения повысится эффективность извлечения асбестового волокна в операциях грохочения. Способ управления процессом обработки сыпучих материалов на параллельно работаюших аппаратах, включающий распределение материала между грохотами с помошью делителя потока исходного материала и изменение обшей нагрузки, отличающийся тем, что, с целью повышения эффективности извлечения ценного компонента при обработке асбестовых руд на грохотах, оборудованных пневмосистемами, дополнительно измеряют расход воздуха в пневмосистемах грохотов и содержание свободного асбестового волокна в сходах грохотов, причем распределение материала между грохотами осушествляют по результатам сравнения расходов воздуха в их пневмосистемах, а изменение обшей нагрузки на грохоты осушествляют по результатам измерения содержания753465 Составитель Л. Шарова Редактор И. Квачадзе Техред К. Шуфрич Корректор М. Демцик Заказ 4796/4 Тираж 679 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4свободного асбсстового волокна в сходахгрохотов,Источники информации.,принятые во внимание при экспертизе 1. Авторское свидетельство СССР.х 1 о 478606, кл. В 02 С 25/00, 1973. 2. Авторское свидетельство СССРЛо 328942, кл. В 02 С 25/00, 1969.

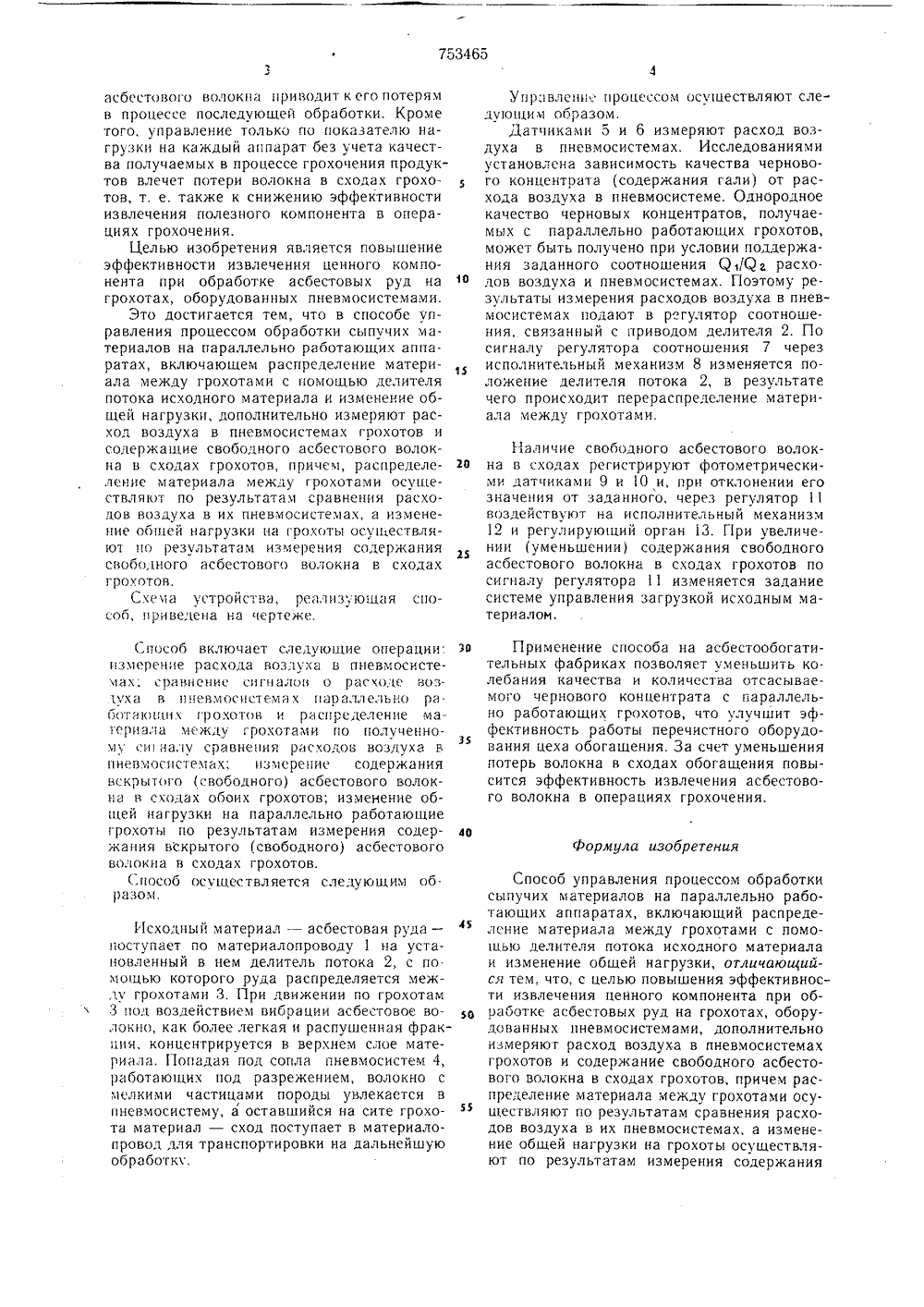

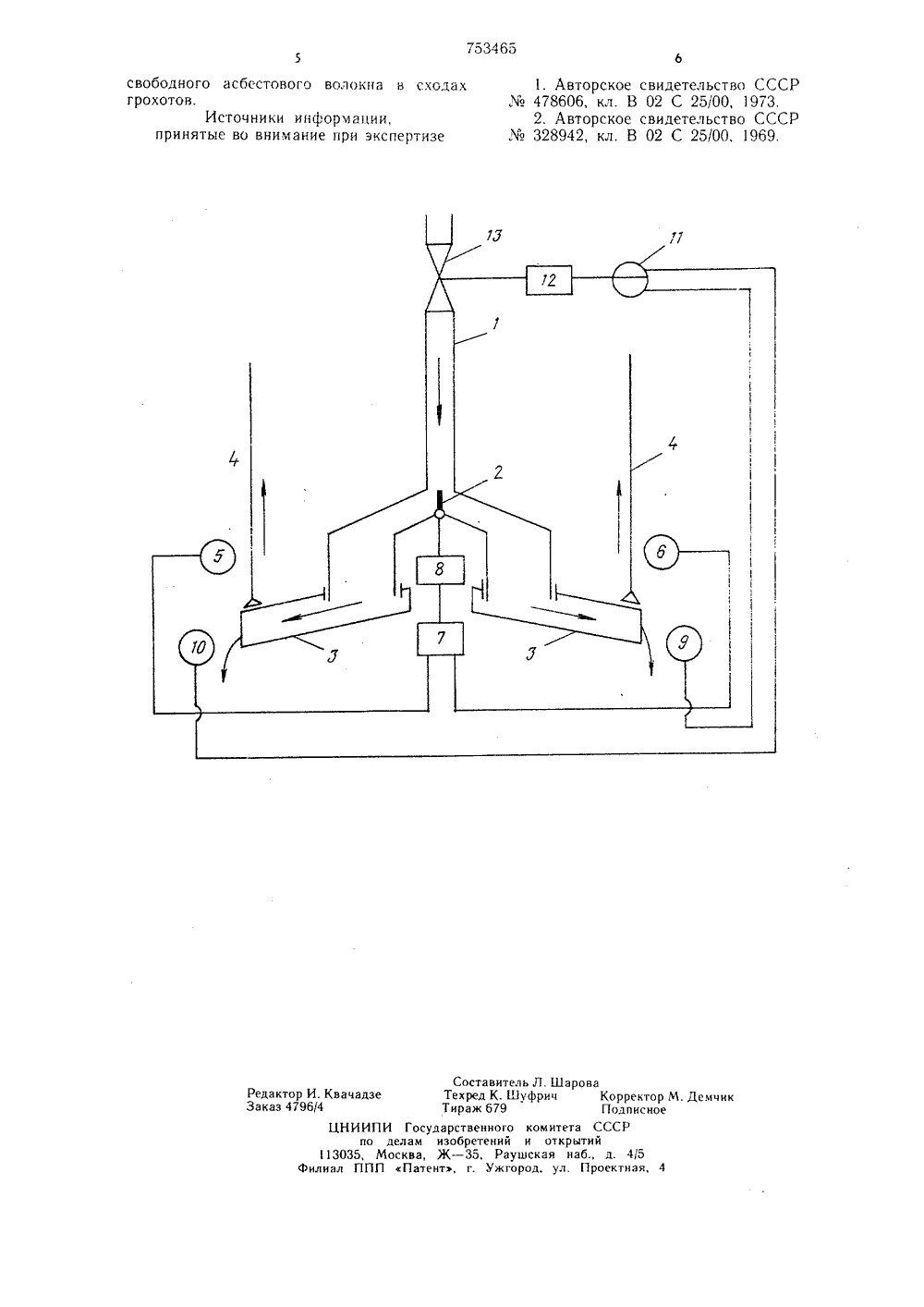

Смотреть

Заявка

2638651, 07.07.1978

ВСЕСОЮЗНЫЙ ГОСУДАРСТВЕННЫЙ НАУЧНОИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ АСБЕСТОВОЙ ПРОМЫШЛЕННОСТИ

КОПОСОВ ЮРИЙ БОРИСОВИЧ, ЗВЕРЕВА ЛЮДМИЛА ЮРЬЕВНА, КОПЫЛОВА ОЛЬГА НИКОЛАЕВНА

МПК / Метки

МПК: B02C 25/00

Метки: аппаратах, параллельно, процессом, работающих, сыпучих

Опубликовано: 07.08.1980
