Установка для испытаний длинномерных образцов на сжатие
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

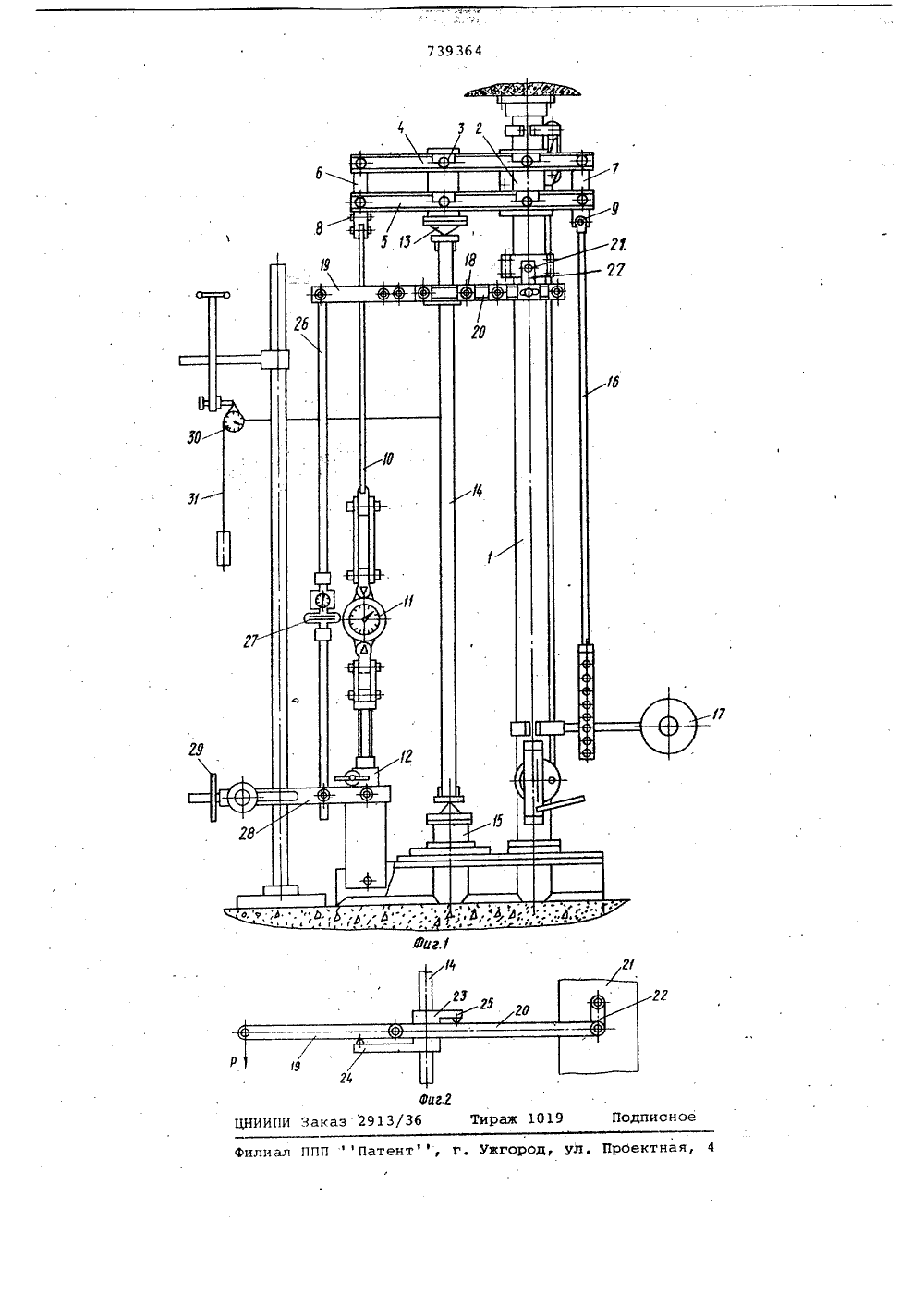

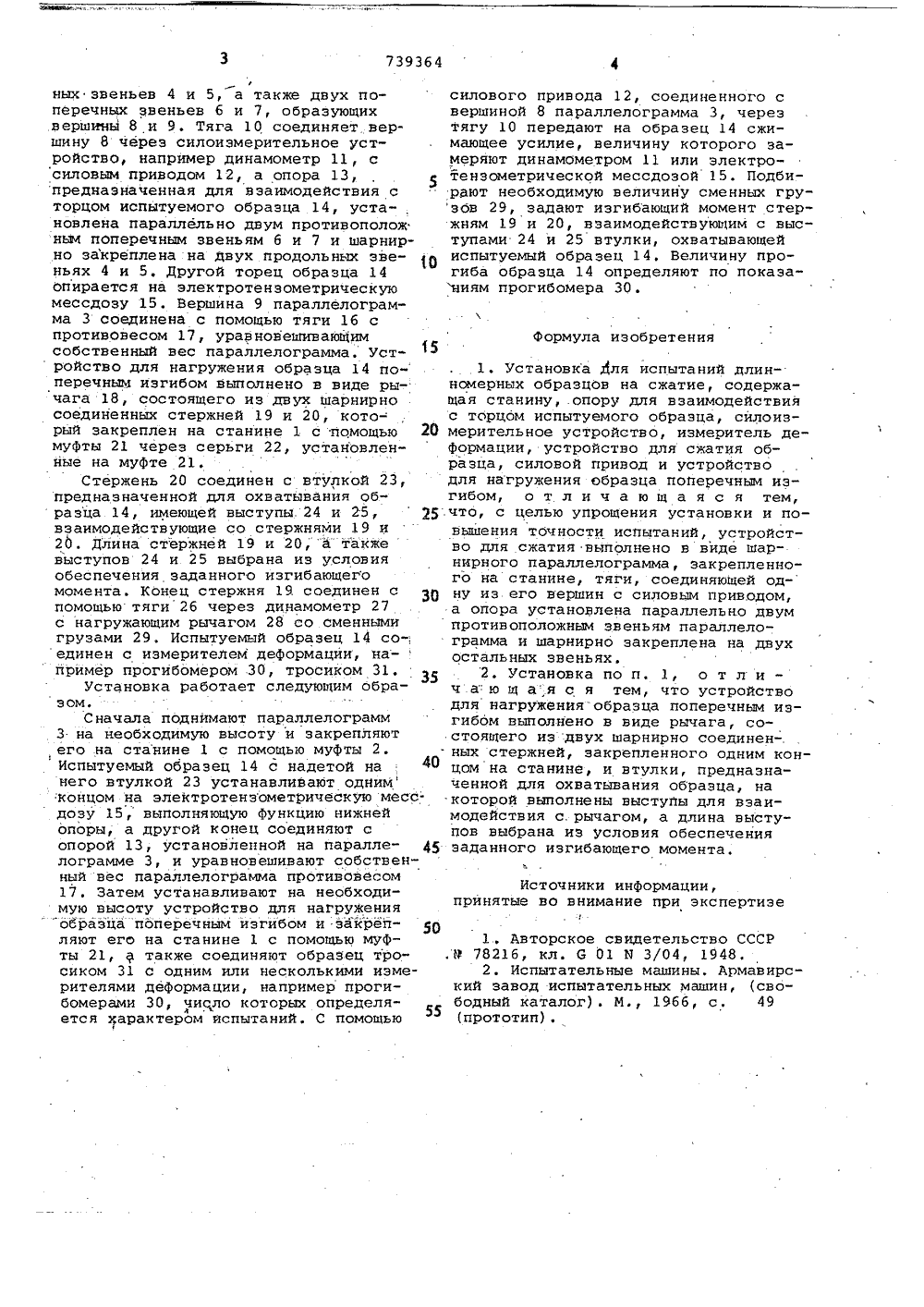

ОП ИСАНИ Е ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(51) М. Кл.2 С 01 И 3/08 с присоединением заявки Нов Государственный комитет СССР по делам изобретений и открытий(72) Авторы изобретения И. А. Бурнашев, Е, Т. Кобяков и И. А. Шеварыкин Орловский Филиал Всесоюзного заочного машиностроительногоинститута(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЙДЛИННОМЕРНЫХ ОБРАЗЦОВ НА СЖАТИЕ И.зобретение относится к испытаниюю материалов, в частности к установкам для испытаний длинномерных образцов на сжатие,Известна установка для испытания 5 длинномерных образцов на сжатие, содержащая станину, устройство для сжатия испытуемого образца, вращающиеся захваты для крепления образца и устройство для вращения захватов (1), ОНедостатком установки является сложность конструкции.Известна также установка для испытаний длинномерных образцов на сжатие, содержащая станину, опору для 15 вэаймодействия с торцом испытуемого образца, силоиэмерительное устройство,измеритель деформации, устройство для сжатия образца, силовой привод и устройство для нагружения образца поперечным изгибом 2).Известная устанонка является наиболее близкой к изобретению по техни-. ческой сущности и достигаемому результату. 25Недостаток иэнестной установки - сложность конструк,ции и низкая точность испытаний.Цель изобретения - упрощение установки и повышение точности испытаний.30 2Цель достигается тем, что устройство для сжатия выполнено в виде шарнирного параллелограмма, эакрепленл ного на станинентяги, соединяющей одну иэ его верший с силовым приводом, а опора установлена параллельно двум противоположным звеньям параллелограмма и шарнирно закреплена на двух остальных звеньях. Кроме того, устройстно для нагружейия образца поперечным изгибом нкполнеио в виде рычага, состоящего иэ двух шарнирно соединенных стержней, закрепленного одним концом на станине, и втулки, предназначенной для охватынания образца, на которой выполнены выступы для взаимодействия с рычагом, .а длина выступов выбрана из условия обеспечения заданного иэги . бающего момента.На Фиг. 1 показана предлагаемая установка; на фиг.,2 - устройство для нагружения образца поперечным изгибом.УстанОнка содержит станину 1, выполненную в виде опорной колонны, в вержней части которой с помощью муфты 2 установлен шарнирный параллелограмм 3, состоящий иэ двух продольных звеньев 4 и 5, а также двух поперечных звеньев 6 и 7, образующихвершины 8 и 9. Тяга 10 соединяет вершину 8 через силоиэмерительное устройство, например динамометр 11, ссиловым приводом 12, а опора 13,предназначенная для взаимодействия сторцом испытуемого образца 14, уста-,новлена параллельно двум противоположным поперечным звеньям 6 и 7 и шарнирно закреплена на двух продольных звеньях 4 и 5, Другой торец образца 14опирается на электротензометрическуюмессдозу 15. Вершина 9 параллелограмма 3 соединена с помощью тяги 16 спротивовесом 17, уравновешивающимсобственный вес параллелограмма. Устройство для нагружения образца 14 поперечным изгибом выполнено в виде рычага 18, состоящего из двух шарнирносоединенных стержней 19 и 20, который закреплен на станине 1 с .помощьюмуфты 21 через серьги 22, установленные на муфте 21,Стержень 20 соединен с втулкой 23,предназначенной для схватывания образца 14, имеющей выступы. 24 и 25,взаимодействующие со стержнями 19 и20. Длина стержней 19 и 20,"а такжевыступов 24 и 25 выбрана из условияобеспечения заданного изгибающегомомента. Конец стержня 19. соединен спомощью тяги 26 через динамометр 27с нагружающим рычагом 28 со сменнымигрузами 29, Испытуемый образец 14 со-единен с измерителем деформации, например прогибомером 30, тросиком 31.Установка работает следующим образом,Сначала поднимают параллелограмм3 на необходимую высоту и закрепляют, его на станине 1 с помощью муфты 2.Испытуемый образец 14 с надетой нанего втулкой 23 устанавлиВают однимконцом на электротензометрическую мессдозу 15, выполняющую функцию нижнейопоры, а другой конец соединяют сопорой 13, установленной на параллелограмме 3, и уравновешивают собственный вес параллелограмма противовесом17. Затем устанавливают на необходимую высоту устройство для нагруженияобразца поперечным изгибом и эакреп"ляют его на станине 1 с помощью муфты 21, а также соединяют образец тросиком 31 с одним или несколькими измерителями деформации, например прогибомерами 30, число которых определяется Характером испытаний. С помощьюсилового привода 12, соединенного с вершиной 8 параллелограмма 3, через тягу 10 передают на образец 14 сжимающее усилие, величину которого замеряют динамометром 11 или электротензометрической мессдоэой 15. Подбирают необходимую величину сменных грузбв 29, задают изгибающий момент стержням 19 и 20, взаимодействующим с выступами 24 и 25 втулки, охватывающей испытуемый образец 14. Величину прогиба образца 14 определяют по показаниям прогибомера 30.Формула изобретения1. Установка для испытаний длинномерных образцов на сжатие, содержащая станину,.опору для взаимодействияс тбрцом испытуемого образца, силоиэ мерительное устройство, измеритель деформации, устройство для сжатия образца, силовой привод и устройстводля нагружения образца поперечным изгибом, о т л и ч а ю щ а я с я тем, р 5.что, с целью упрощения установки и повышения точности испытаний, устройство для сжатия выполнено в виде шарнирного параллелограмма, закрепленного на станине, тяги, соединяющей одну из его вершин с силовым приводом,а опора установлена параллельно двумпротивоположным звеньям параллелограмма и шарнирно закреплена на двухостальных звеньях.2. Установка по п. 1, о т л и -ч а:ю щ а,я с я тем, что устройстводля нагружбния образца поперечным изгибом выполнено в виде рычага, состоящего из двух шарнирно соединен. ных стержней, закрепленного одним концом на станине, и втулки, предназначенной для схватывания образца, накоторой выполнены выступы для взаимодействия с. рычагом, а длина выстуПОв выбрана из условия обеспечения 45 заданного изгибающего момента.Источники информации,принятые во внимание при экспертизе501 . Авторское свидетельство СССР.Р 78216, кл. 6 01 Н 3/04, 1948,2. Испытательные машины. Армавирский завод испытательных машин, (свободный каталог). М., 1966, с, 49739364 Фиг Фиаж 1 ЦНИИПИ Заказ 2913одписно лиал ППП Патент , г. Ужгород,роектна
СмотретьЗаявка
2140558, 30.05.1975
ОРЛОВСКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО ЗАОЧНОГО МАШИНОСТРОИТЕЛЬНОГО ИНСТИТУТА
БУРНАШЕВ ИЛЬДАР АЗИЗОВИЧ, КОБЯКОВ ЕВГЕНИЙ ТИХОНОВИЧ, ШЕВАРЫКИН ИВАН АЛЕКСЕЕВИЧ
МПК / Метки
МПК: G01N 3/08
Метки: длинномерных, испытаний, образцов, сжатие
Опубликовано: 05.06.1980
