Способ циклических испытаний на термоудар

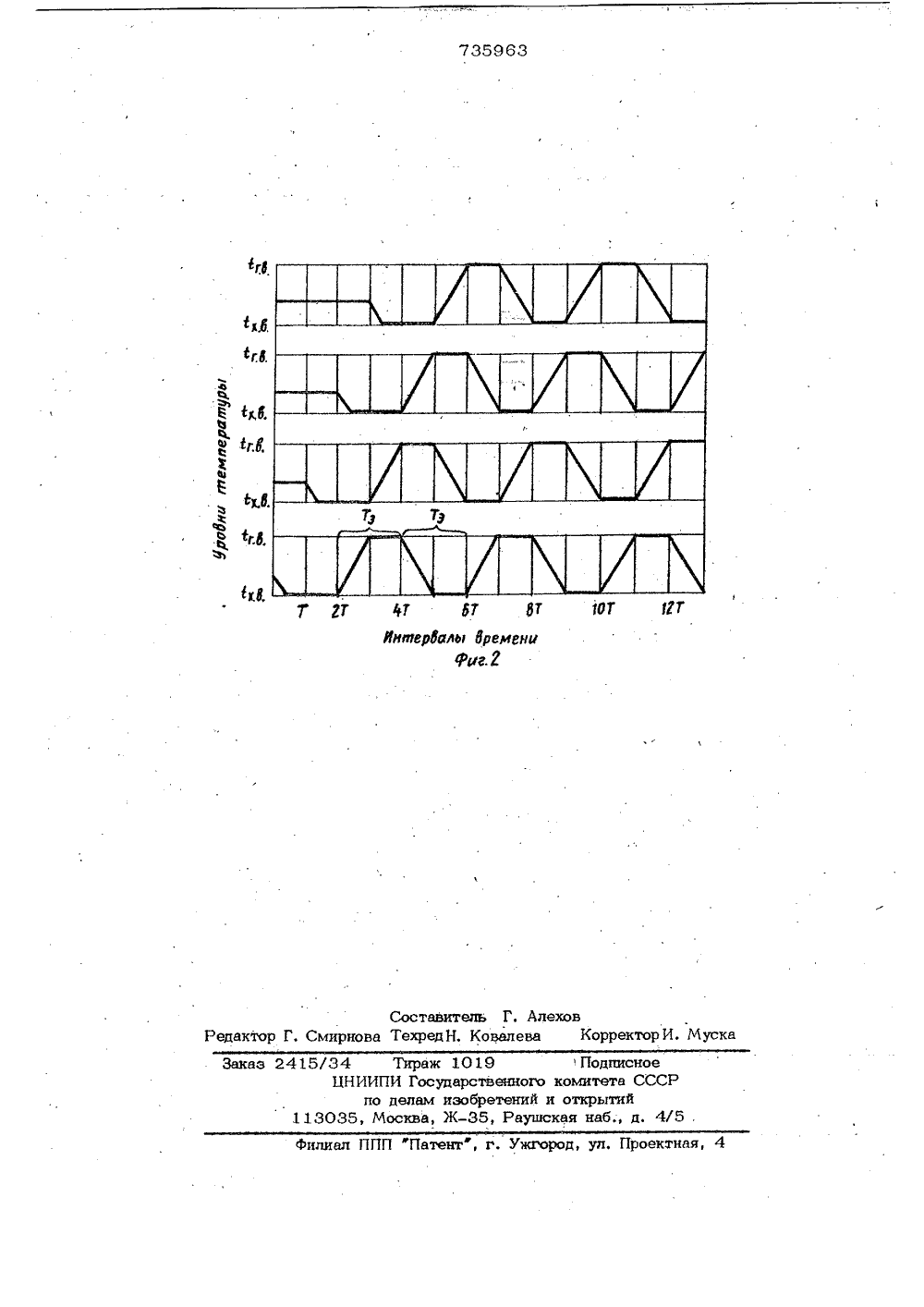

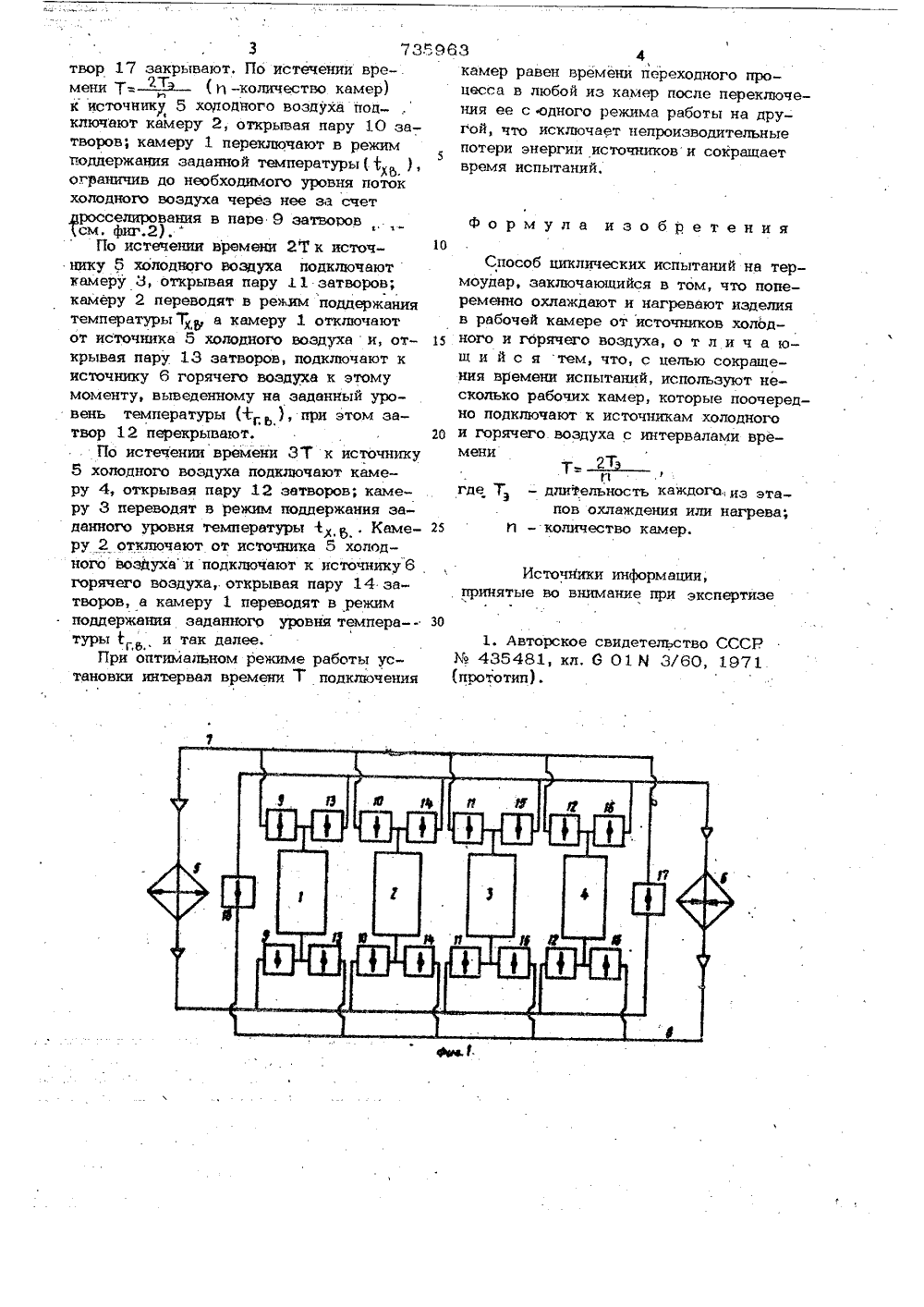

ОП ИСАНИЕИЗОБРЕТЕН ИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветсимиСоцмапмстмческмиРеспублик735963(23) ПриоритетОпубликовано 25.05.80, Беллетень % 19 Государственный комитет ло делам изобретений н открытий(53) УДК 620,171. . 32(088.8) Дата опубликования описания 28,05,80 В. 3. Лубяный, В, В. Паньщин, 10. В. Шкловский и А. И, Боярчук(54) СПОСОБ ЦИКЛИЧЕСКИХ ИСПЫТАНИЙ НА ТЕРМОУПАР1Изобретение касается испытаний материлов,Известен способ циклических испытанийна термоудар, заключающийся в том, чтопопеременно охлаждают и нагревают из делия в рабочей камере от источников холодного и горячего воздуха 111 .Целью изобретения является сокраще ние времени испытаний,Это достигается тем, что используюттонесколько рабочих камер, которые поочередно подключают к источникам холодногои горячего воздуха с интервалами времени2 ТТ=эи15где Тз - длительность каждого из этапов охлаждения или нагреват 1 - количество камер,На фиг. 1 изображена установка дляосуществления предлагаемого способа;на фиг. 2 приведены графики режимовработы камер.Установка состоит из четырех камер1-4 (в общем случае их количество мо 2жет быть любым) и источников 5 и 6соответственно холодного и горячего воз- духа. Камеры соединены с источниками 5 и 6 холодного и горячего воздуха воздуховодами 7 и 8, снабженными парами 9, 10, 11, 12 затворов (на воэдуховоде 7) и парами 13, 14, 15, 16 затворов (на воздуховоде 8). Каждый из воздуховодов 7 и 8 разделен затворами 17 и 18 соответственно.Способ осуществляется следующимобразом.Испытуемые образцы размещают в рабочих камерах 1 - 4, Задаются длительностью 1" каждого иэ этапов охлаждения или нагрева, которая определяется требуемым температурным режимом испытания, Включают источник 5 холодного воздуха, при этом открьтвазот затвор 17, а все остальные затворы оставляют закрытыми, После выхода источника 5 холодного -воздуха на эадЪнный уровень температуры (Ф, ) к нему подключают камеру 1, открывая пару 9 затворов, при этом заФормула изобретения10 3 73596твор 17 закрывают, По истечении времена Т - а ( П -коаккестео камер)к источнику 5 холодного воздуха подключают камеру 2, открывая пару 10 затворов; камеру 1 переключают в режимподдержаиия заданной температуры( ),ограничив до необходимого уровня потокхолодного воздуха через нее за счетдросселирования в паре 9 затворовТсм. фиг.2).По истечении времени 2 Г к источнику 5 холодного воздуха подключаюткамеру 3, открывая пару 11 затворов;камеру 2 переводят в реаим поддержаниятемпературыЧЬ, а камеру 1 отключаютот источника 5 холодного воздуха и, открывая пару 13 затворов, подключают кисточнику 6 горячего воздуха к этомумоменту, выведенному на заданный уровень температуры (1, ), при этом затвор 12 перекрывают 20По истечении времени 3 Т к источнику5 холодного воздуха подключают камеру 4, открывая пару 12 затворов; камеру 3 переводят в режим поддержания заданного уровня температуры 1 Р Камеру 2 отключают от источника 5 холодного воздуха и подключают к источнику 6горячего воздуха, открывая пару 14 затворов, а камеру 1 переводят в режимподдержания заданного уровня темпера- - 30туры 1,., и так далее,При оптимальном режиме работы установки интервал времени Т подключения 3 4камер равен времени переходного процесса в любой из камер после перекшочения ее с одного режима работы на другой, что исключает непроизводительныепотери энергии источников и сокращаетвремя испытаний. Способ циклических испытаний на термоудар, заключающийся в том, что попеременно охлаждают и нагревают изделия в рабочей камере от источников холодного и горячего воздуха, о т л и ч а ющ и й с я тем, что, с целью сокращения времени испытаний, используют несколько рабочих камер, которые поочередно подключают к источникам холодного и горячего воздуха с интервалами врегде Т - длительность каждого из этапов охлаждения или нагрева;И - количество камер. Источники информации,принятые во внимание при экспертизе735963 ОТ Ч 7 7 67 6 Составитель Г. АлеховРедактор Г, Смирнова ТехредН. Ковалева КорректорИ. Муска аз 2415/34 Тираж 1019Подписное ДНИИПИ Государствюного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская набд, 4/5ЬЯЬ ищер 5 алы 3 реиеииФИГ филиал ППП Патент, г. Ужгород, ул, Проектная, 4
