Регулятор давления газа

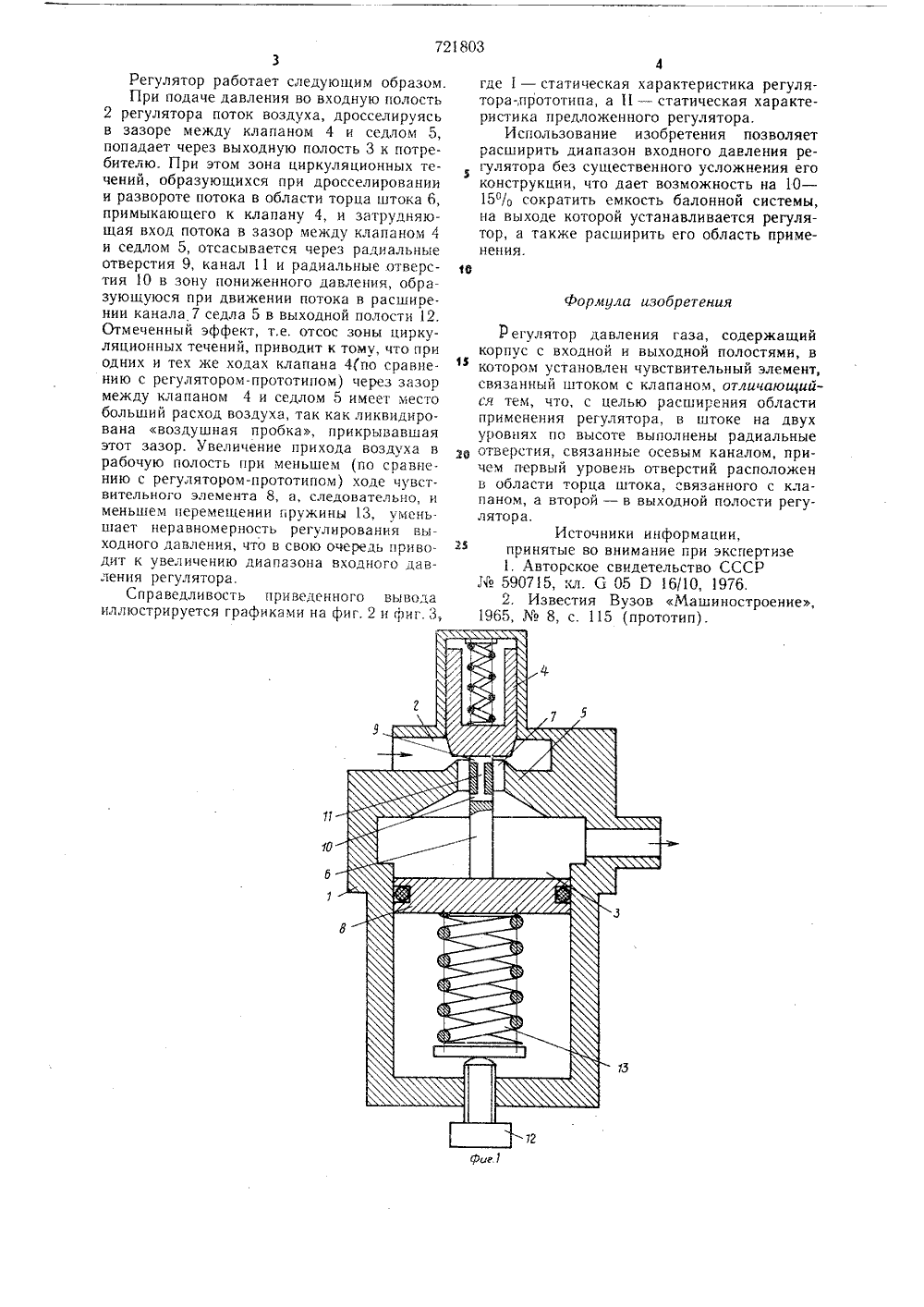

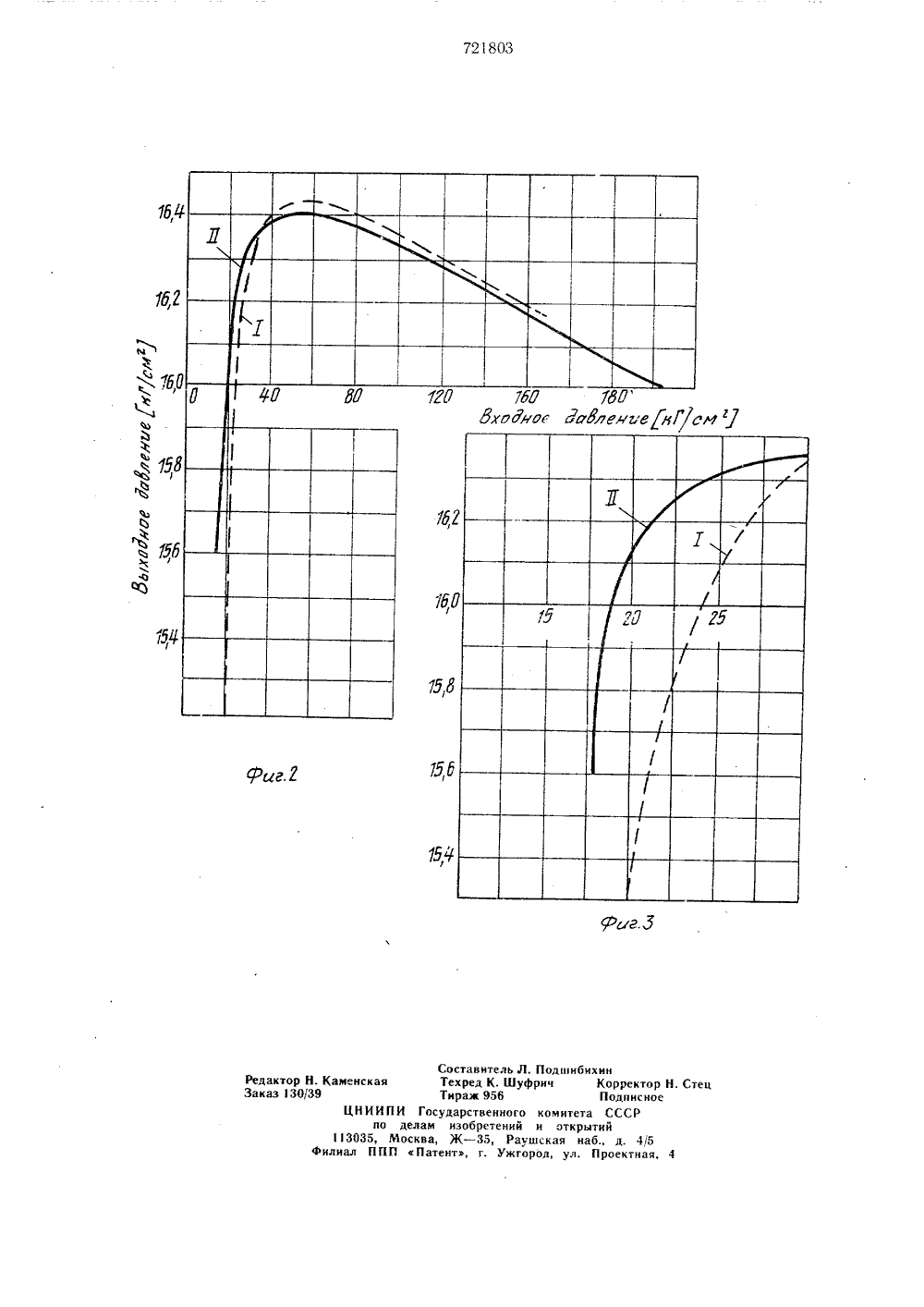

(51) М Кл 2 С 1 05 0 16/10 Гееударетееииый кемитет Опубликовано 15.03.80. Бюллстень10Дата опубликования описания 25.03.80ао делаю иэебретеиий и открытий.(71) Заявитель Тульский политехнический институт(54) РЕГУЛЯТОР ДАВ,г 1 ЕНИЯ ГАЗА Изобретение относится к области пневмоавтоматики и может быть использовано в системах газоснабжения различных технологических комплексов, запитываемых от баллонов.Важной технической задачей являетсямаксимально возможное использование газа, запасенного в баллонах, т.е. обеспечение требований по точности и устойчивости регулирования выходного давления в наиболее широком диапазоне изменения входного давления. Известен регулятор давления, позволяющий расширить диапазон входных давлений за счет введения в конструкцию дополнительных подвижных элементов, реагирую- щих на изменение входного давления 11.Недостатком такого регулятора является его конструктивная сложность. Наиболее близким по технической сущности к данному изобретению является регулятор давления газа, содержащий корпус с входной и выходной полостями, в котором установлен чувствительный элемент, связанный штоком с клапаном 21. Однако этот регулятор имеет узкую область применения.Цель изобретения - расширение областиприменения регулятора давления газа.Это достигается тем, что в штоке на двух 5; рознях по высоте выполнень радиальныеотверстия, связанные осевым каналом, причем первый уровень отверстий расположен в области торца штока, связанного с клапаном, а второй - в выходной полости регулятора.На фиг. 1 изображена схема предложенного регулятора давления; на фиг. 2, 3 приведены его статические характеристики.Регулятор давления содержит корпус 1 5с входной 2 и выходной 3 полостями, в котором расположены клапан 4 и седло 5 клапана. Клапан 4 связан штоком 6, проходящим через канал 7 седла 5 с чувствительным элементом 8. На штоке 6 выполнены радиальные отверстия 9 и 10, связанные осе 2 в вым каналом 11. Отбор газа к потребителю осуществляется из выходной полости 3.а настройка регулятора на требуемое давление производится винтом 12, изменяющим поджатие пружины 13.721803 формула изобретения 3Регулятор работает следующим образом.При подаче давления во входную полость 2 регулятора поток воздуха, дросселируясь в зазоре между клапаном 4 и седлом 5, попадает через выходную полость 3 к потребителю. При этом зона циркуляционных течений, образующихся при дросселировании и развороте потока в области торца штока 6, примыкающего к клапану 4, и затрудняющая вход потока в зазор между клапаном 4 и седлом 5, отсасывается через радиальные отверстия 9, канал 11 и радиальные отверстия 10 в зону пониженного давления, образующуюся при движении потока в расширении канала 7 седла 5 в выходной полости 12. Отмеченный эффект, т.е. отсос зоны циркуляционных течений, приводит к тому, что при одних и тех же ходах клапана 4 по сравнению с регулятором-прототипом) через зазор между клапаном 4 и седлом 5 имеет место больший расход воздуха, так как ликвидирована воздушная пробка, прикрывавшая этот зазор, Увеличение прихода воздуха в рабочую полость при меньшем (по сравнению с регулятором-прототипом) ходе чувствительного элемента 8, а, следовательно, и меньшем перемещении пружины 13, уменьшает неравномерность регулирования выходного давления, что в свою очередь приводит к увеличению диапазона входного давления регулятора,Справедливость приведенного вывода иллюстрируется графиками на фиг. 2 и фиг. 3,4где 1 - статическая характеристика регулятора-,прототипа, а 11 - статическая характеристика предложенного регулятора.Использование изобретения позволяетрасширить диапазон входного давления регулятора без существенного усложнения его конструкции, что дает возможность на 10 - 15% сократить емкость балонной системы, на выходе которой устанавливается регулятор, а также расширить его область применения.16 Р егулятор давления газа, содержащийкорпус с входной и выходной полостями, вкотором установлен чувствительный элемент,связанный штоком с клапаном, отличающийся тем, что, с целью расширения области применения регулятора, в штоке на двух уровнях по высоте выполнены радиальные в отверстия, связанные осевым каналом, причем первый уровень отверстий расположен в области торца штока, связанного с клапаном, а второй - в выходной полости регулятора. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР590715, кл. С 05 Р 16/10, 1976,2. Известия Вузов Чашиностроение,1965,8, с. 115 (прототип).Соста Техре Тираж И Государст делам изоб осква, Ж - Патент,аменск ЦНИИП 113035, Милиал П ПЛ итель Л. Подшнбихин д К. Шуфрич Корректор 956 Подписное венного комитета СССР ретений и открытий 35, Раушская наб., д. 4/5 г. Ужгород, ул. Проектная,
