Трехфазный трансформатор с пофазным регулированием напряжения и способ его регулирования

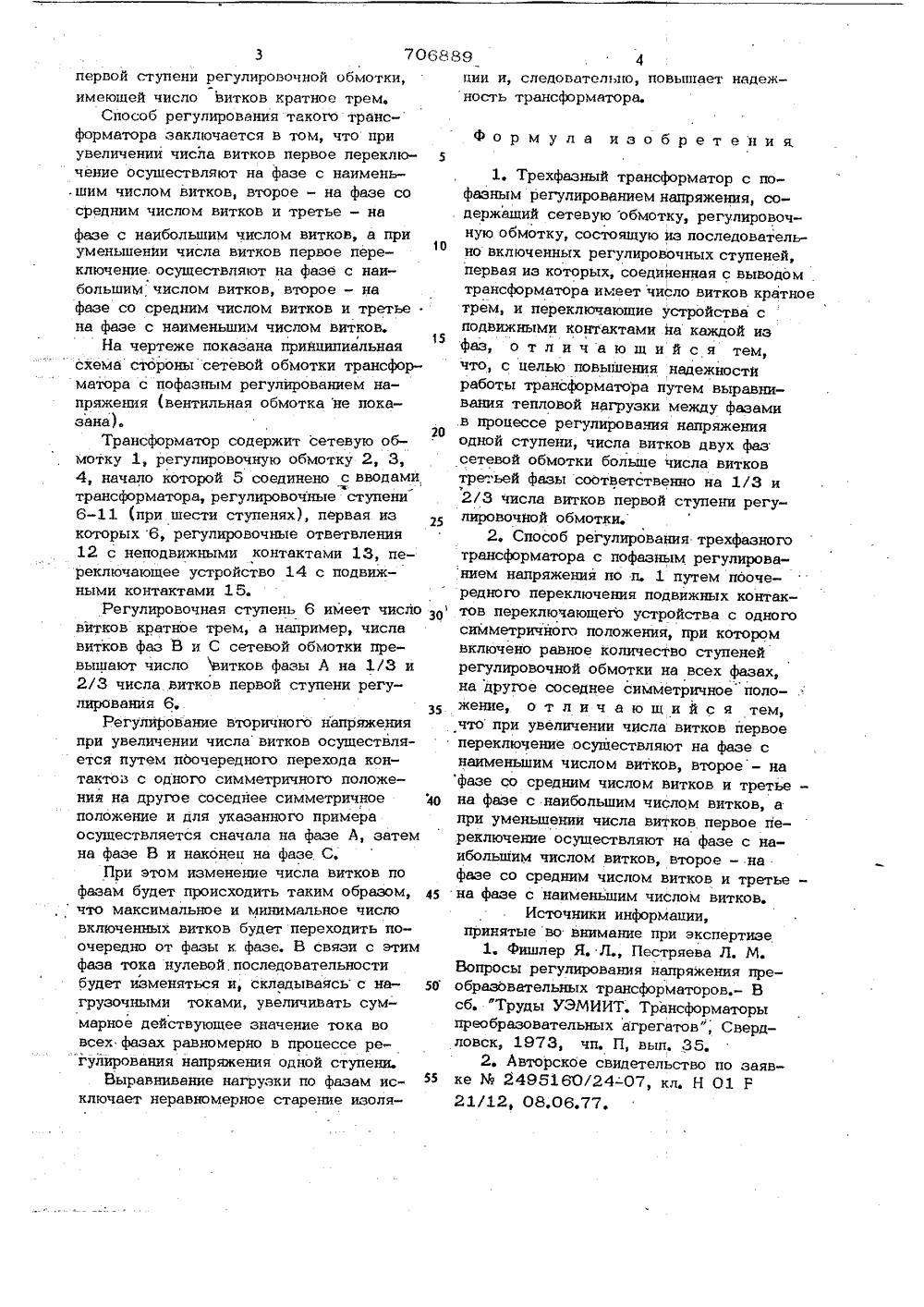

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскнкСоциал нстниесинкРеспубнни ц 706889 8 Д -. -з 61) Дополнительное к авт. свид-в) Заявлено 14.07,78 (21) 2644859/2407рисоединеннем заявки М М. Кл.Н 01 Р 21/12Н 01 Г 29/02 23) Приоритет бликовано 30,12,79, Бю та опубликования описан ае двлам кзфбрете н вткфмтиЯ етень Гй 48 30. 12.7 9,. 3) УД К 621.3(54) ТРЕХФАЗНЫЙ ТРАНСФО РЕГУЛИРОВАНИЕМ НА ЕГО РЕГУЛИРОВАНИ АТОР С ПОФАЗНЫМ ЖЕНИЯ И СПОСОБ в Изобретение относится к электротехнике, в частности к трансформаторам с пофазным регулированием напряжения.Известен трехфазный трансформатор с пофаэным регулированием напряжения, . содержащий сетевую обмотку с равнымВ числом витков в каждой из фаз, регулировочную обмотку, состоящую из последовательно включенных регулировочных ступеней, первая из которых соединена с вводом трансформатора 1 .Способ регулирования указанного трансформатора заключается в поочередном переключении подвижных контактов переключающего устройства с одюго симметричного положения, при котором включено равное количество ступеней регулировочной обмотки на всех фазах, на другое соседнее симметричное положение.Недостатком такого трансформатора является низкая надежность при соединении обмоток трансформатора по схеме Ь/ ЬЧ или д1 , обусловленная тем, что ток нулевой последовательюстИ 2у еличивает действующее значение тока неравномерю во всех фазах.Частично указанный недостаток может быть устранен при применении способа пофаэного регулирования трансформатора, согласю которому изменяется порядок переключения фаз при переходе на следующую ступень регулирования. (2). Однако при этом выравнивание нагрузки фаз может быть достигнуто лишь при осуществлении последовательюго переключения на трех ступенях, что не обеспечивает достаточной надежности трансформатораБелью изобретения является повышение надежности трансформатора путем выравнивания тепловой нагрузки между фазами в процессе регулирования налряжения одюй ступени, Указанная цель достигается тем, что в трансформаторе с пофазным регулированием напряжения числа витков двух фаэ сетевой обмотки больше числа витков третьей фазы соответственно на 1/3 и 2/3 числа витков7068 50 первой ступени регулировочной обмотки, имеющей число витков кратное трем.Способ регулирования такого транс- форматора заключается в том, что при увеличении числа витков первое переключение осуществляют на фазе с наимень.шим числом витков, второе - на фазе со средним числом витков и третье - на фазе с наибольшим числом витков, а при уменьшении числа витков первое переключение,осуществляют на фазе с наибольшим числом витков, второе - на фазе со средним числом витков и третьена фазе с наименьшим числом витков.5На чертеже показана принципиальнаясхема стороны сетевой обмотки трансформатора с пофаэным регулированием напряжения (вентильная обмотка не показана).20Трансформатор содержит сетевую обмотку 1, регулировочную обмотку 2, 3, 4, начало которой 5 соединено с вводами трансформатора, регулировочные ступени 6-11 (при шести ступенях), первая из которых 6, регулировочные ответвления 12 с неподвижными контактами 13, переключающее устройство 14 с подвижными контактами 15.Регулировочная ступень 6 имеет число З 01 витков кратное трем, а например, числа витков фаз В и С сетевой обмотки превышают число витков фазы А на 1/3 и 2/3 числа витков первой ступени регулирования 6.35Регулирование вторичного напряжения при увеличении числа витков осуществляется путем поочередного перехода контактов с одного симметричного положения на другое соседнее симметричное 40 положение и для указанного примера осуществляется сначала на фазе А, затем на фазе В и наконец на фазе С.При этом изменение числа витков по фазам будет происходить таким образом,что максимальное и минимальное число включенных витков будет переходить поочередно от фазы к фазе. В связи с этим фаза тока нулевой. последовательности будет изменяться и, складываясь с нагрузочными токами, увеличивать суммарное действующее значение тока вовсех фазах равномерно в процессе регулирования напряжения одной ступени,Выравнивание нагрузки по фазам исключает неравномерное старение изоля 89 ции и, следователь 110, повъ 1 цает надежность трансформатора. формула изобретения. 1, Трехфазный трансформатор с пофаэным регулированием напряжения, содержащий сетевую обмотку, регулировочную обмотку, состоящую из последовательно включенных регулировочных ступеней,первая из которых, соединенная с выводомтрансформатора имеет число витков кратноетрем, и переключающие устройства сподвижными контактами на каждой изфаз, отличающийся тем,что, с целью повышения надежностйработы трансформатора путем выравнивания тепловой нагрузки между фазами.в процессе регулирования напряженияодной ступени, числа витков двух фаэсетевой обмотки больше числа витковтретьей фазы соответственно на 1/3 и2/3 числа витков первой ступени регулировочной обмотки.2. Способ регулирования трехфазноготрансформатора с пофазным регулированием напряжения по и. 1 путем поочередного переключения подвижных контактов переключающего устройства с одногосимметричного положения, при которомвключено равное количество ступенейрегулировочной обмотки на всех фазах,на другое соседнее симметричное поло- .жение, отличающийся тем,что при увеличении числа витков первоепереключение осуществляют на фазе снаименьшим числом витков, второе- нафазе со средним числом витков и третье -на фазе с наибольшим числом витков, апри уменьшении числа витков первое переключение осуществляют на фазе с наибольшим числом витков, второе - нафазе со средним числом витков и третьена фазе с наименьшим числом витков.Источники информации,принятые во внимание при экспертизе1. Фишлер Я, Л., Пестряева Л. М.Вопросы регулирования напряжения преобразовательных трансформаторов, - Всб. Труды УЭМИИТ. Трансформаторыпреобразовательных агрегатов", Свердловск, 1973, чп. П, вып. 35.2. Авторское свидетельство по заявке Ь 2495160/24-07, кл. Н 01 Р21/12, 08.06.77.
