Поверхностный конденсатор

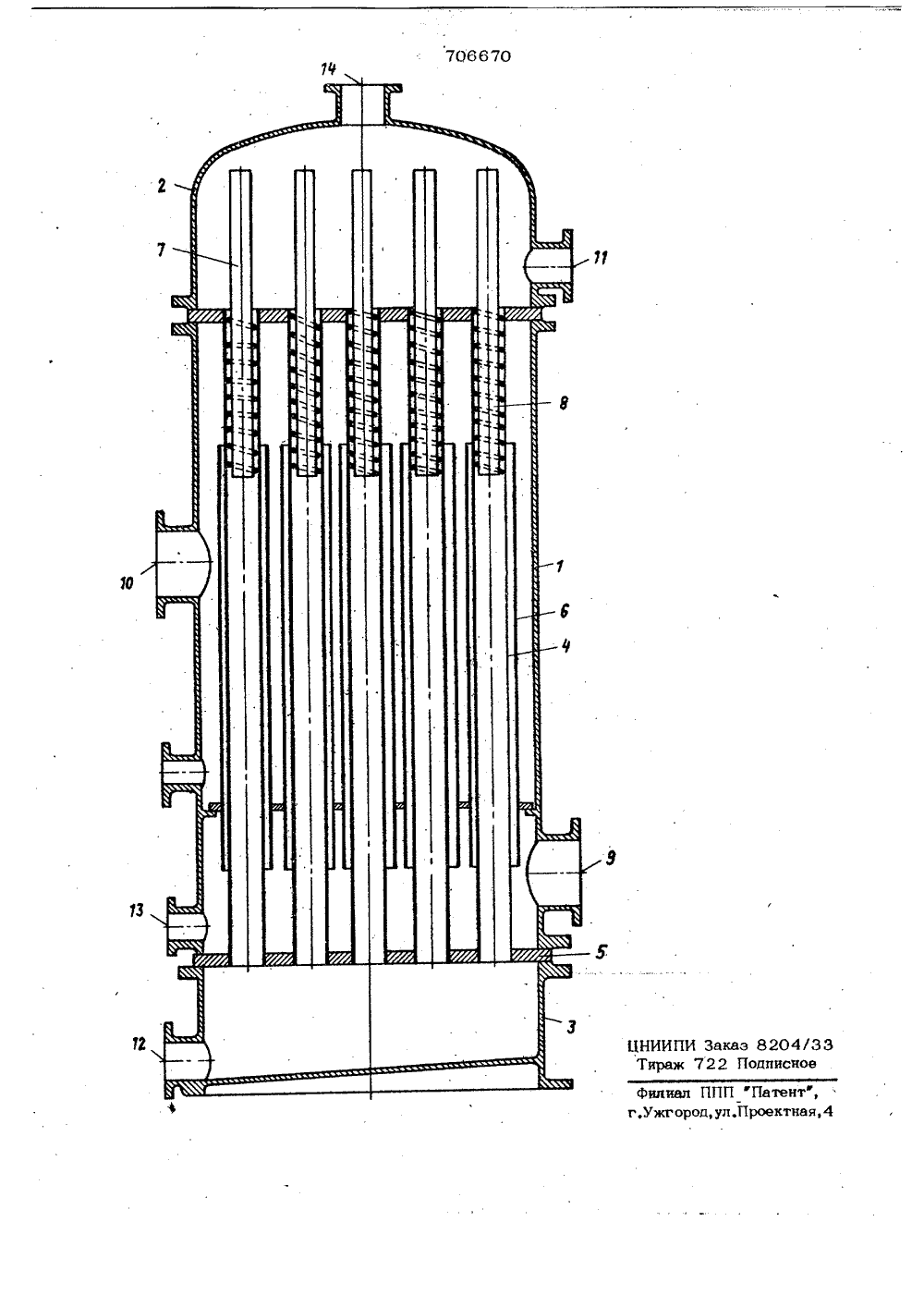

ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ 1 1170667 О Союз Советски коциа стичэсиивРесаубпни К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(53)М. Кл. Г 28 .В 1/02 с присоединениемзаявки МЬеудврствввей квиктвт СССР ав ааан взвврвтеннв и вткрнткй(088. 8) Дата опубликования описания 31.12. 79(54). ПОВЕРХНОСТНЫЙ КОНДЕНСАТОР Изобретение относится к теплообменгной аппаратуре, а именно к поверхностным конденсаторам парогазовой смеси.Известен поверхностный конденсатор,содержащий корпус с верхней и нижнейводяными камерами, установленный втрубных досках вертикальный пучок труб,вокруг которых коаксиально с зазорамимежду их торцами, верхними и нижнимитрубными досками расположены обечайки 113Недостаткам описанного конденсатораявляется низкая интенсивность теплообмена,Целью изобретения является интенсификация теплообмена в поверхностномконденсаторе.Указанная цель достигается в описываемом конденсаторе благодаря тому, чтоон снабжен цилиндрическими втулками,нижние концы которых вставлены в трубы,верхние -в верхнюю водяную камеру,а на нижннх концах втулок выполнена спиральная навивка, Этим обеспечивается пленочное течение теплоагента, приводящее к интенсификации теплообмена.Целесообразно нижние торцы втулок расположить ниже верхних концов обечаек на расстоянии 0,01 0,3 высоты последних.Кроме того, зазор между верхними торцами обечаек и верхней трубной доской составляет 0,15-0,4 высоты обечаек,На чертеже изображен поверхностный конденсатор, продольный разрез.Поверхностный конденсатор содержит корпус 1 с верхней и нижней водяными камерами 2 и 3 вертикальный пучок труб 4, установленный в трубных досках 5. Вокруг труб 4 коаксиально с зазорами между верхними и нижними трубными досками 5 расположены обечайки 6. азор между верхними торцами обечайки 6 и верхней трубной доской 5 составляет 0,15-0,4 высоты обечаек 6. Конденсатор снабжен цилиндрическими втулками 7, на нижних концах которых выполнена спиральная навивка 8, нижние концы вту5 Формула изобретения 37066 лок 7 вставлены в трубы 4 ниже верхних ториов обечаек 6, на расстоянии 0,15-0,3 высоты последних, а верхние - в верхнюю водяную камеру 2.Конденсатор снабжен патрубкамн 9 и 10 для подвода и отвода парогазовой смеси из межтрубного пространства, патрубками 11 и 12 для подвода и отвода хладагеита из трубного пространства, а также патрубкамн 13 для отвода кондея О сата, и патрубком 14 для отвода газа,Поверхностный конденсатор работает следующим образом.Хладагент через патрубок 11 поступает в верхнюю водяную камеру 2 и, 5 проходя через втулку 7 "со спиральнойнавивкой 8, стекает пленкой по внутренней поверхности вертикальных труб 4, Выделяющийся при нагреве хладагента газ или пар отводят из труб 4 через 20 внутреннюю полость цилиндрической втулки 7 и через патрубок 14 - из камеры 2. Нагретый хладагент стекает в нижнюю камеру 3 и отводится из аппарата через патрубок 12.25Парогаэовую смесь подают через патрубок 9 в кольцевой зазор, образованный вертикальными .трубами 4 и обечайками 6, противотоком стекающей в трубах 4 пленке хладагента, Образующийся конденсат частично стекает в кольцевых зазорах, а .частично выносится парогазовой смесью через верхний торец обечаек 6. Отвод конденсата производят через патрубки 13, а охлажденную парогазовую З 5 смесь отводят через патрубок 10. 70Пленочное теченяе хладагента по внуьренней поверхности вертикальных труб обеспечивает интенсивный теплообмен,1, Поверхностный конденсатор, содержащий корпус с верхней и нижней водяными камерами, установленный в трубныхдосках вертикальный пучок труб, вокругкоторых коаксиально с зазорами междуих орцами, верхними и нижними трубными досками расположены обечайки,отличающийся тем, что,сцелью интенсификации теплообмена, конденсатор снабжен цилиндрическими втулками, нижние концы которых вставленыв трубы, верхние - в верхнюю водянуюкамеру, а на нижних концах втулок выполнена спиральная навивка,2, Поверхностный конденсатор по и. 1,о т л и ч а ю щ и й с я тем, чтонижние торцы втулок расположены нижеверхних торцов обечаек на расстоянии0,01-0,3 высоты последних.3. Поверхностныйконденсатор по пп.1 и 2,отличаюши йсятем,что зазор между верхними торцами обечаек и верхней, трубной доской составляет 0,150,4 высоты обечаек. Источники информапии,принятые во внимание при экспертизе1, Патент США3547188,кл. 165-109, опубл. 1967.
