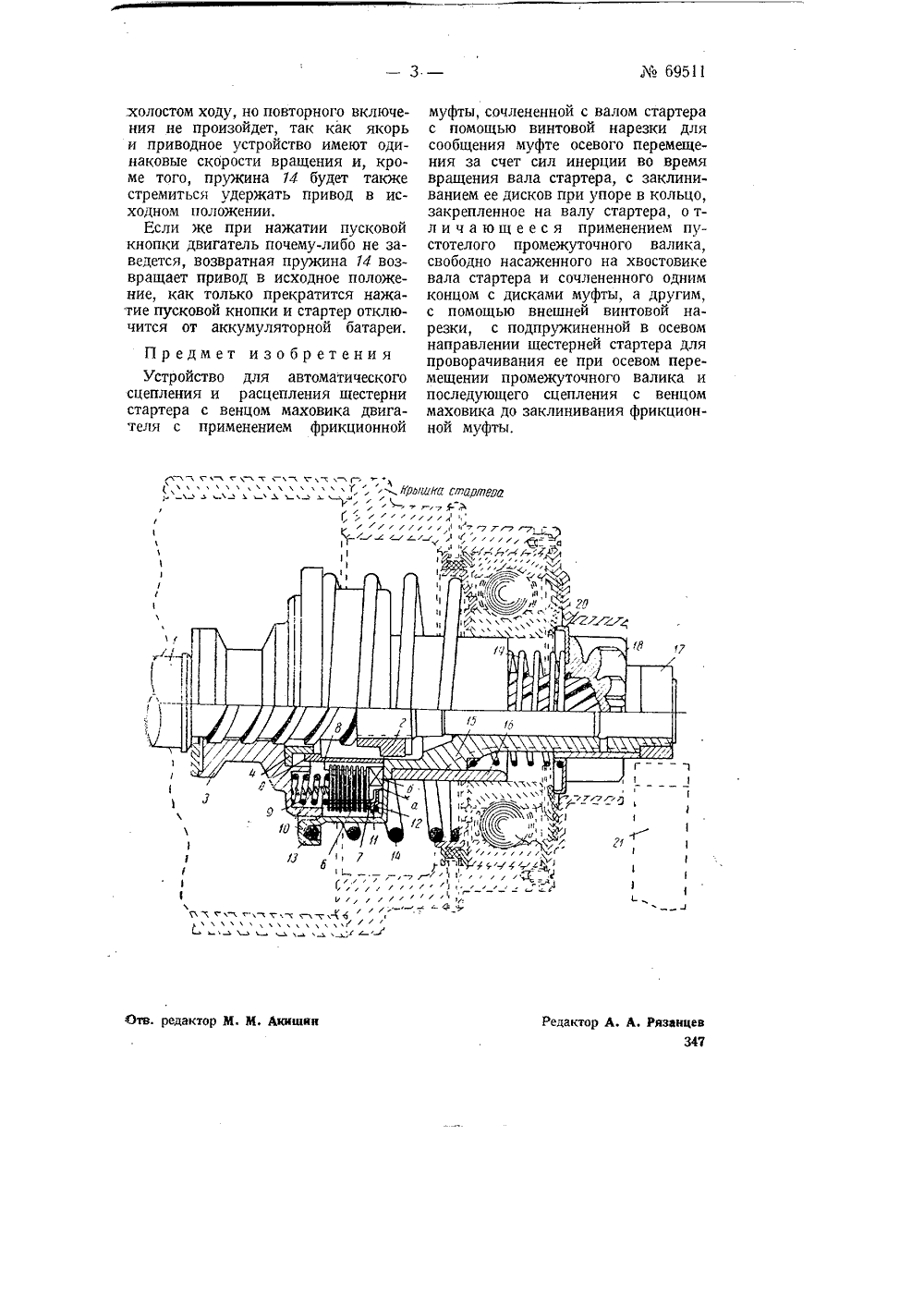

Устройство для автоматического сцепления и расцепления шестерни стартера с венцом маховика двигателя

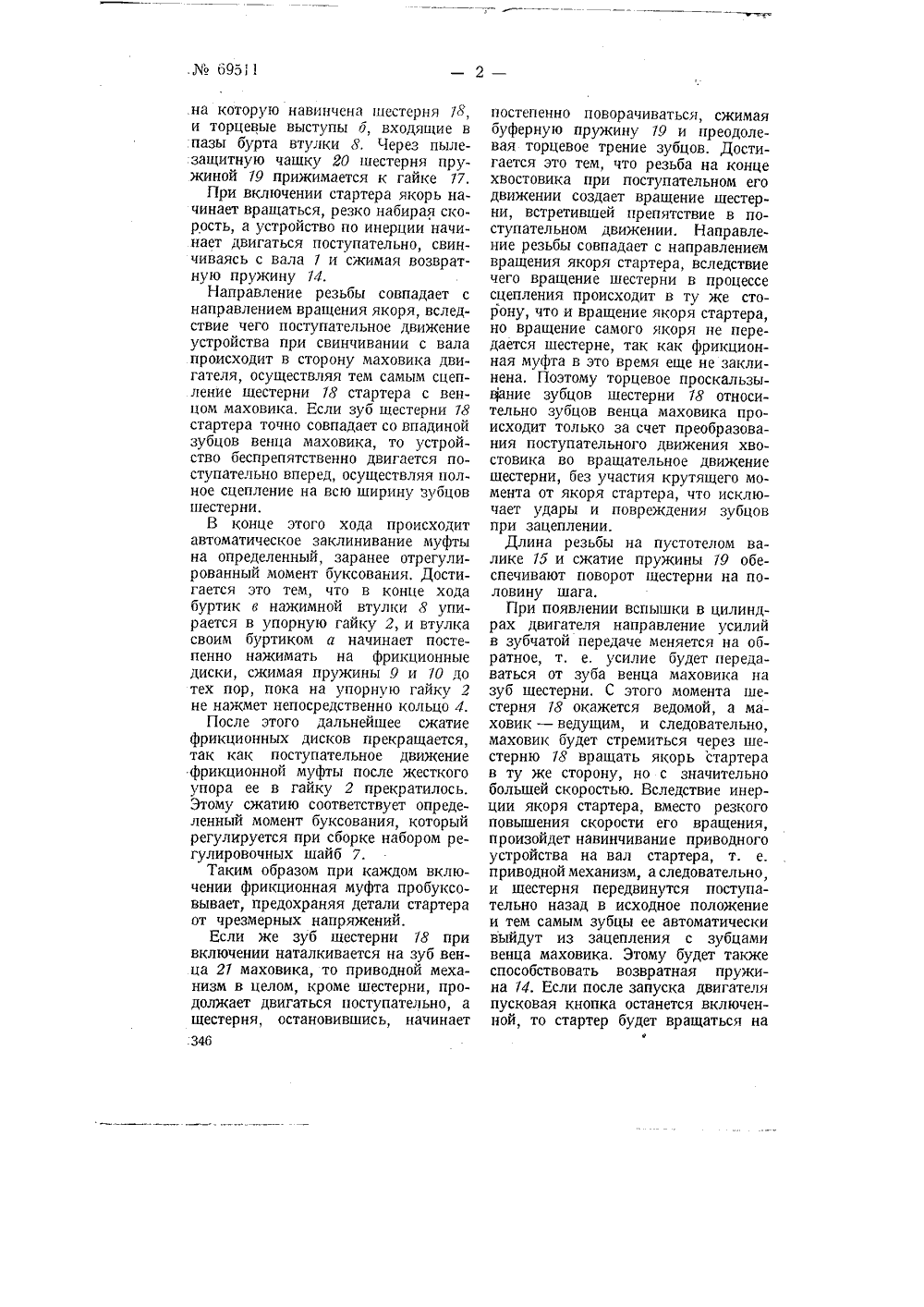

.на которую навинчена шестерня 78, и торцевые выступы о, входящие в пазы бурта втулки 8, Через пылезащитную чашку 20 шестерня пружиной 79 прижимается к гайке 77.При включении стартера якорь начинает вращаться, резко набирая скорость, а устройство по инерции начинает двигаться поступательно, свинчиваясь с вала 7 и сжимая возвратную пружину 74.Направление резьбы совпадает с направлением вращения якоря, вследствие чего поступательное движение устройства при свинчивании с вала происходит в сторону маховика двигателя, осуществляя тем самым сцепление шестерни 78 стартера с венцом маховика, Если зуб шестерни 78 стартера точно совпадает со впадиной зубцов венца маховика, то устройство беспрепятственно двигается поступательно вперед, осуществляя полное сцепление на всю ширину зуоцов шестерни.В конце этого хода происходит автоматическое заклинивание муфты на определенный, заранее отрегулированный момент буксования, Достигается это тем, что в конце хода буртик в нажимной втулки 8 упирается в упорную гайку 2, и втулка своим буртиком а начинает постепенно нажимать на фрикционные диски, сжимая пружины 9 и 70 до тех пор, пока на упорную гайку 2 не нажмет непосредственно кольцо 4.После этого дальнейшее сжатие фрикционных дисков прекращается, так как поступательное движение фрикционной муфты после жесткого упора ее в гайку 2 прекратилось. Этому сжатию соответствует определенный момент буксования, который регулируется при сборке набором регулировочных шайб 7.Таким образом при каждом включении фрикционная муфта пробуксовывает, предохраняя детали стартера от чрезмерных напряжений,Если же зуб шестерни 78 при включении наталкивается на зуб венца 27 маховика, то приводной механизм в целом, кроме шестерни, продолжает двигаться поступательно, а шестерня, остановившись, начинает :346 постепенно поворачиваться, сжимая буферную пружину 79 и преодолевая торцевое трение зубцов. Достигается это тем, что резьба на конце хвостовика при поступательном его движении создает вращение шестерни, встретившей препятствие в поступательном движении. Направление резьбы совпадает с направлением вращения якоря стартера, вследствие чего вращение шестерни в процессе сцепления происходит в ту же сторону, что и вращение якоря стартера, но вращение самого якоря не передается шестерне, так как фрикционная муфта в это время еще не заклинена. Поэтому торцевое проскальзывание зубцов шестерни 78 относительно зубцов венца маховика происходит только за счет преобразования поступательного движения хвостовика во вращательное движение шестерни, без участия крутящего момента от якоря стартера, что исключает удары и повреждения зубцов при зацеплении.Длина резьбы на пустотелом валике 75 и сжатие пружины 79 обеспечивают поворот шестерни на половину шага.При появлении вспышки в цилиндрах двигателя направление усилий в зубчатой передаче меняется на обратное, т. е. усилие будет передаваться от зуба венца маховика на зуб шестерни. С этого момента шестерня 78 окажется ведомой, а маховик - ведущим, и следовательно, маховик будет стремиться через шестерню 78 вращать якорь стартера в ту же сторону, но с значительно большей скоростью. Вследствие инерции якоря стартера, вместо резкого повышения скорости его вращения, произойдет навинчивание приводного устройства на вал стартера, т. е. приводной механизм, а следовательно, и шестерня передвинутся поступательно назад в исходное положение и тем самым зубцы ее автоматически выйдут из зацепления с зубцами венца маховика. Этому будет также способствовать возвратная пружина 74, Если после запуска двигателя пусковая кнопка останется включенной, то стартер будет вращаться нахолостом ходу, но повторного включения не произойдет, так как якорь и приводное устройство имеют одинаковые скорости вращения и, кроме того, пружина 74 будет также стремиться удержать привод в исходном положении,Если же при нажатии пусковой кнопки двигатель почему-либо не заведется, возвратная пружина 74 возвращает привод в исходное положение, как только прекратится нажатие пусковой кнопки и стартер отключится от аккумуляторной батареи. Предмет изобретения Устройство для автоматического сцепления и расцепления шестерни стартера с венцом маховика двигателя с применением фрикционной муфты, сочлененной с валом стартера с помощью винтовой нарезки для сообщения муфте осевого перемещения за счет сил инерции во время вращения вала стартера, с заклиниванием ее дисков при упоре в кольцо, закрепленное на валу стартера, о тл и ч а ю щ е е с я применением пустотелого промежуточного валика, свободно насаженного на хвостовике вала стартера и сочлененного одним концом с дисками муфты, а другим, с помощью внешней винтовой нарезки, с подпружиненной в осевом направлении шестерней стартера для проворачивания ее при осевом перемещении промежуточного валика и последующего сцепления с венцом маховика до заклинивания фрикционной муфты,
