Формирователь одиночных импульсов

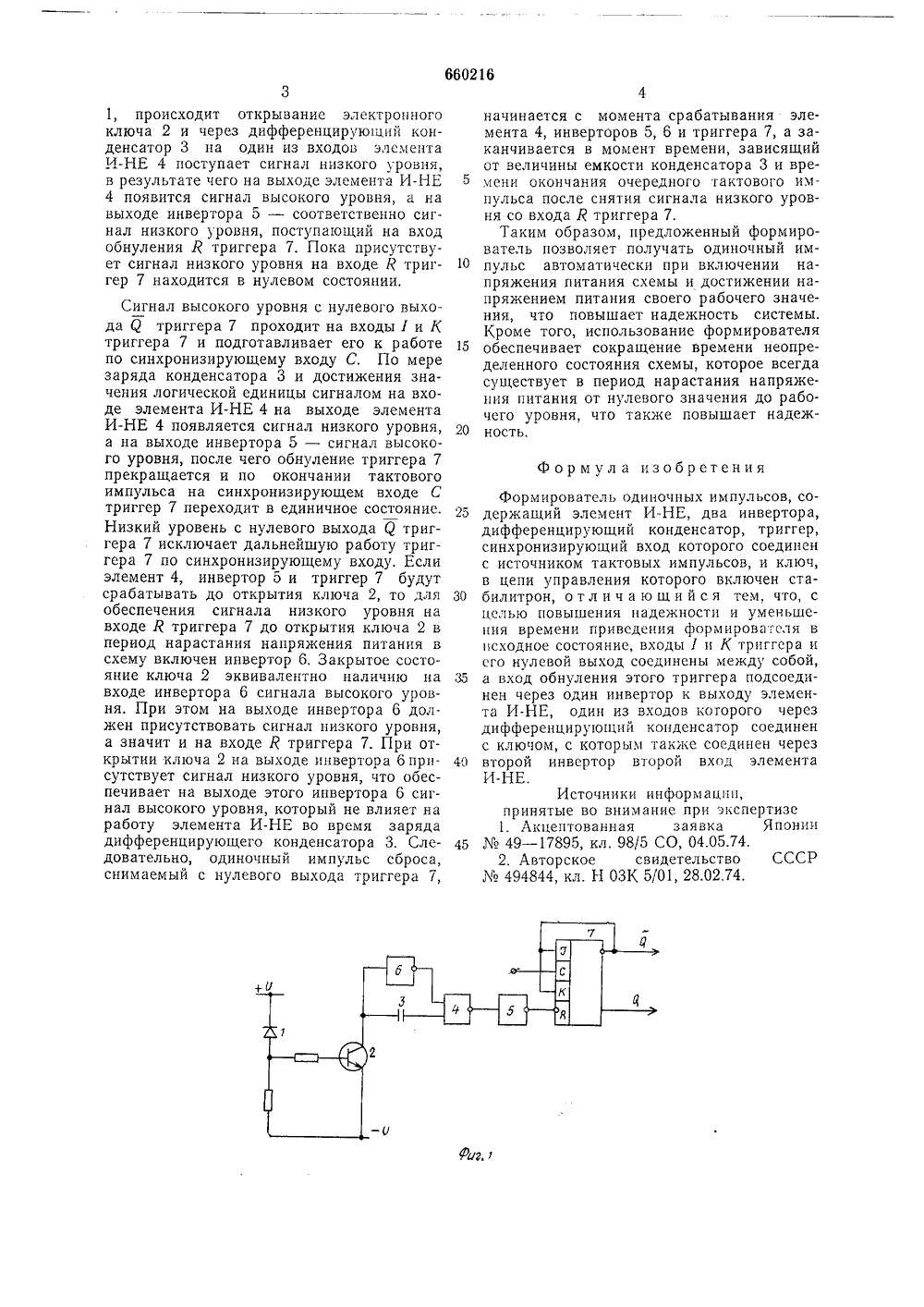

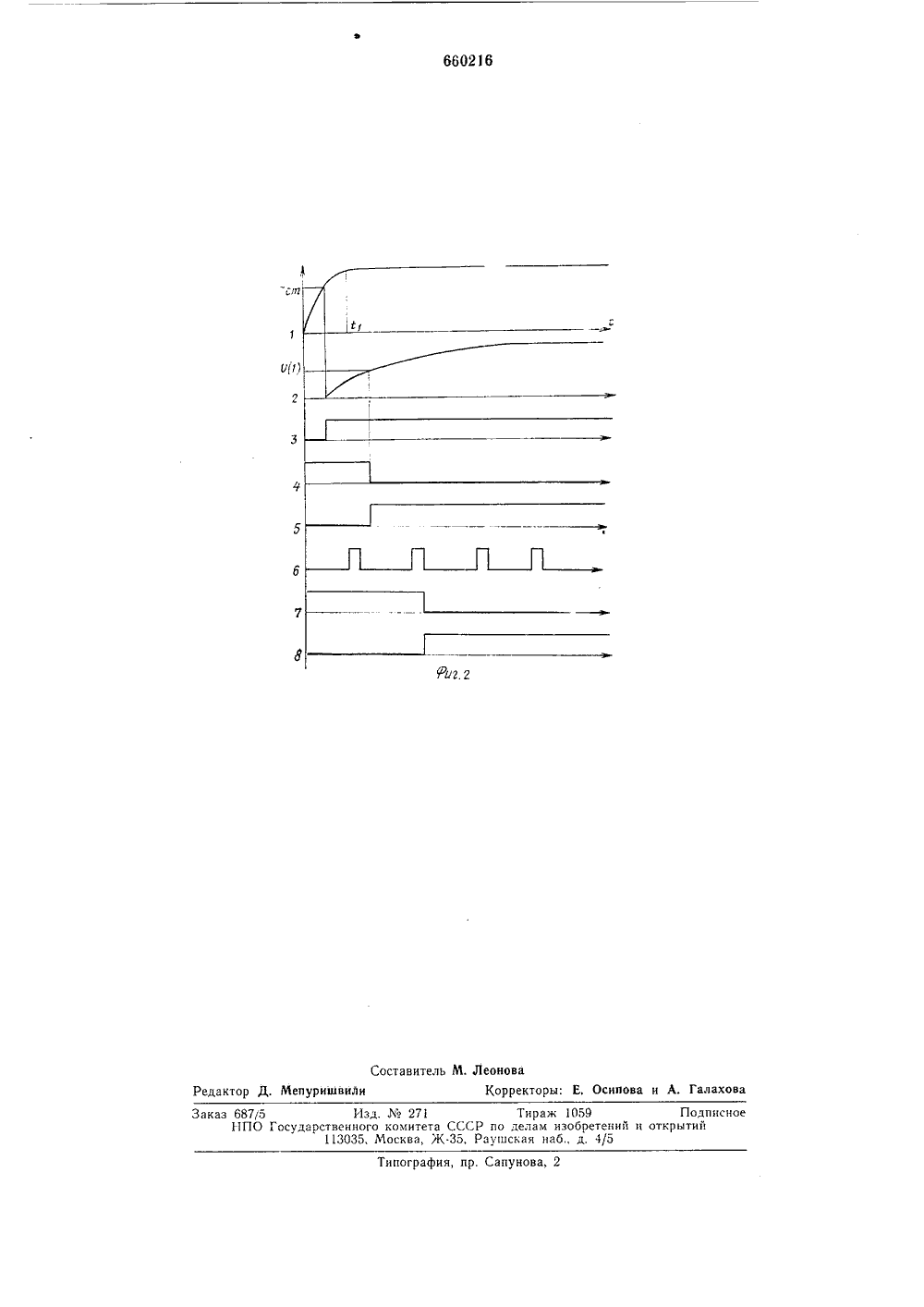

ОПИСАН И Ерц 660216ИЗОБРЕТЕНИЯ Сооз Соеетсних Социалистических Республик(61) Дополнительное к 122) Заявлено 17.01.77 вт. свид-ву21) 2443393/18 51) М, Кл.Н ОЗК 5,01 исоединением заявкиГосударственный коците СССР. Иван 1) Заявитель УЛЬСО 4) ФОРМИРОВАТЕЛЬ ОДИНОЧНЬ Изобретение относится к автоматике иможет быть применено в вычислительнойтехнике.Известен формирователь одиночных импульсов, выполненный на интегральных логических элементах, выдающий одиночныйимпульс автоматически при включении напряжения питания схемы 1,Недостатком данного устройства является низкая надежность, т. к. одиночный импульс формируется только во время нарастания напряжения питания схемы.Наиболее близким техническим решением к данному изобретению является формирователь одиночных импульсов, содержащий два триггера, элементы И и И-НЕ 21.Этот формирователь выдает одиночныйимпульс при напряжении питания схемы,равном рабочему значению, в виде сигналалогической единицы, но требует на входе не 20только тактовые импульсы, но и управляющую команду. Поэтому использование этого формирователя для приведения системыв исходное состояние требует управляющего воздействия оператора, что снижает надежность и увеличивает продолжительность приведения в исходное состояние.Цель изобретения - повышение надежности и уменьшение времени приведенияформирователя в исходное состояние, 30 Поставленная цель достигается тем, что в формирователе, содержащем элемент И-НЕ, два инвертора, дифференцирующий конденсатор, триггер, синхронизирующий вход которого соединен с источником тактовых импульсов, и ключ, в цепи управления которого включен стабилитрон, входы 1 и К триггера и его нулевой выход соединены между собой, а вход обнуления этого триггера подсоединен через один инвертор к выходу элемента И-НЕ, один из входов которого через дифференцирующий конденсатор соединен с ключом, с когорым также соединен через второй инвертор второй вход элемента И-НЕ.На фиг. 1 приведена схема формирователя одиночных импу льсов, который содержит стабилитрон 1, ключ 2, дифференцирующий конденсатор 3, элемент И-НЕ 4, инверторы 5, 6, триггер 7.На фиг. 2 даны временныс диаграммы, поясняющие его работу.формирователь одиночных импульсов работает следующим образом.При включении источника питания напряжение питания достигает своего рабочего значения через некоторое время, которое зависит от типа источника и характера нагрузки. При напряжении питания, равном напряжснию огпирания стабилитрона1, происходит открывание электронного ключа 2 и через дифференцирующий конденсатор 3 на один из входов элемента И-НЕ 4 поступает сигнал низкого уровня, в результате чего на выходе элемента И-НЕ 4 появится сигнал высокого уровня, а на выходе инвертора 5 - соответственно сигнал низкого уровня, поступающий на вход обнуления Я триггера 7. Пока присутствует сигнал низкого уровня на входе Я триггер 7 находится в нулевом состоянии. Сигнал высокого уровня с нулевого выхода Я триггера 7 проходит на входы 1 и К триггера 7 и подготавливает его к работе по синхронизирующему входу С. По мере заряда конденсатора 3 и достижения значения логической единицы сигналом на входе элемента И-НЕ 4 на выходе элемента И-НЕ 4 появляется сигнал низкого уровня, а на выходе инвертора 5 - сигнал высокого уровня, после чего обнуление триггера 7 прекращается и по окончании тактового импульса на синхронизирующем входе С триггер 7 переходит в единичное состояние. Низкий уровень с нулевого выхода Я триггера 7 исключает дальнейшую работу триггера 7 по синхронизирующему входу. Если элемент 4, инвертор 5 и триггер 7 будут срабатывать до открытия ключа 2, то для обеспечения сигнала низкого уровня на входе Я триггера 7 до открытия ключа 2 в период нарастания напряжения питания в схему включен инвертор 6. Закрытое состояние ключа 2 эквивалентно наличию на входе инвертора 6 сигнала высокого уровня. При этом на выходе инвертора 6 должен присутствовать сигнал низкого уровня, а значит и на входе Я триггера 7. При открытии ключа 2 на выходе инвертора 6 присутствует сигнал низкого уровня, что обеспечивает на выходе этого инвертора 6 сигнал высокого уровня, который не влияет на работу элемента И-НЕ во время заряда дифференцирующего конденсатора 3. Следовательно, одиночный импульс сброса, снимаемый с нулевого выхода триггера 7,начинается с момента срабатывания элемента 4, инверторов 5, 6 и триггера 7, а заканчивается в момент времени, зависящий от величины емкости конденсатора 3 и времени окончания очередного тактового импульса после снятия сигнала низкого уровня со входа Я триггера 7.Таким образом, предложенный формирователь позволяет получать одиночный им пульс автоматически при включении напряжения питания схемы и достижении напряжением питания своего рабочего значения, что повышает надежность системы.Кроме того, использование формирователя обеспечивает сокращение времени неопределенного состояния схемы, которое всегда существует в период нарастания напряжения питания от нулевого значения до рабочего уровня, что также повышает надеж ность. Ф о р м ул а изобретения Формирователь одиночных импульсов, со 25 держащий элемент И-НЕ, два инвертора,дифференцир ующий конденсатор, триггер,синхронизирующий вход которого соединенс источником тактовых импульсов, и ключ,в цепи управления которого включен ста 30 билитрон, отличающийся тем, что, сцслью повышения надежности и уменьшения времени приведения формирователя висходное состояние, входы 1 и К триггера иего нулевой выход соединены между собой,35 а вход обнуления этого триггера подсоединен через один инвертор к выходу элемента И-НЕ, один из входов которого черездифференцир ующий конденсатор соединенс ключом, с которым также соединен через40 второй инвертор второй вход элементаИ-НЕ.Источники информации,принятые во внимание при экспертизе1. Акцептованная заявка Японии45 Мо 49 - 17895, кл, 98/5 СО, 04.05.74,2. Авторское свидетельство СССРМо 494844, кл. Н ОЗК 5/01, 28.02,74.660216 г.2 Составитель М. ЛеоноваМепуришвили Корректоры: Е. Осипова и А. Галахо дак пография, пр. Сапунова, 2 Заказ 687/511 ПО Госуд Изд. М 271 Тираж 1059твенного комитета СССР по делам изобретений н 113035, Москва, Ж, Раушская набд. 4/5 Подписнокрытнй
