Усилитель-формирователь статистически-распределенных импульсов

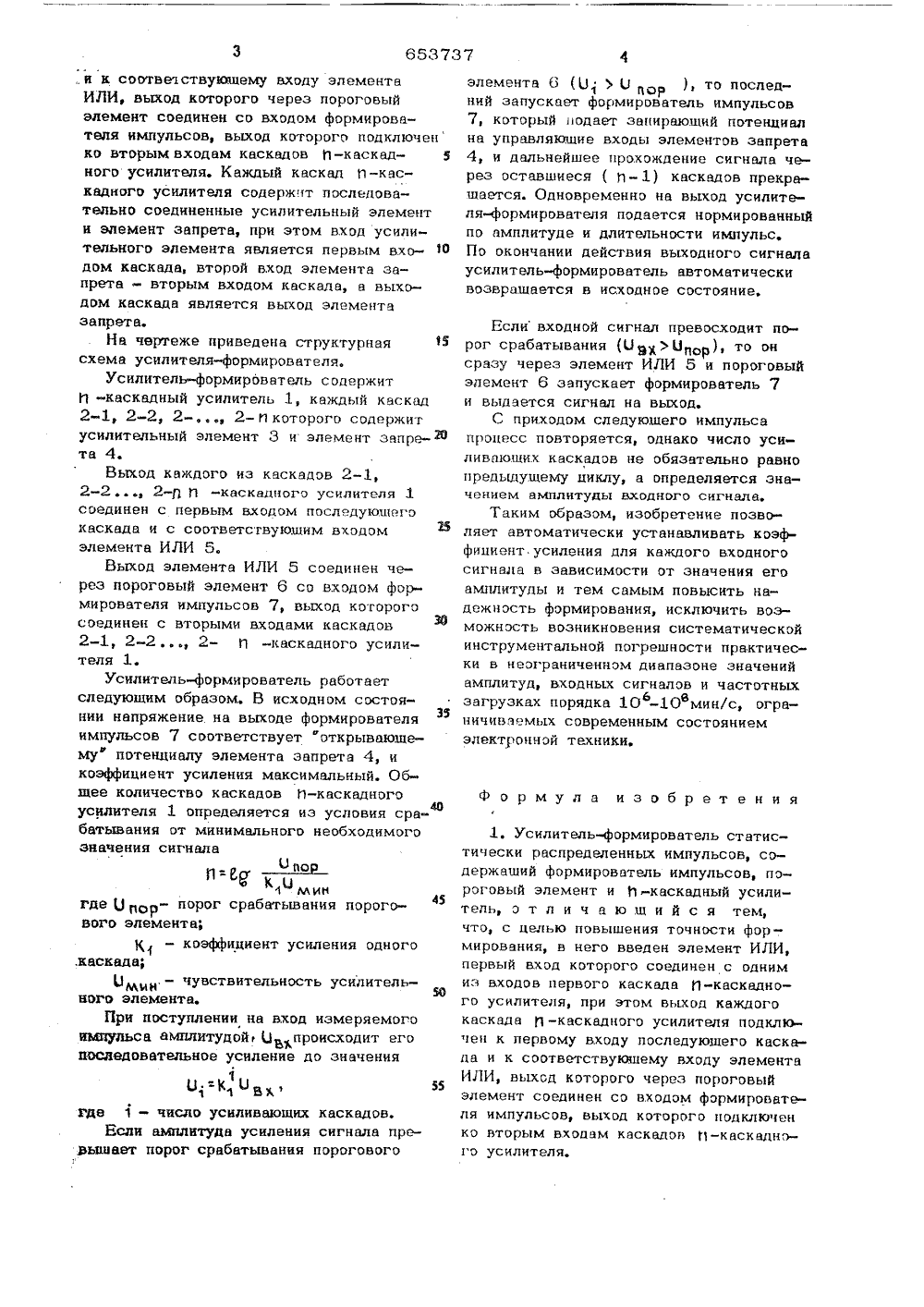

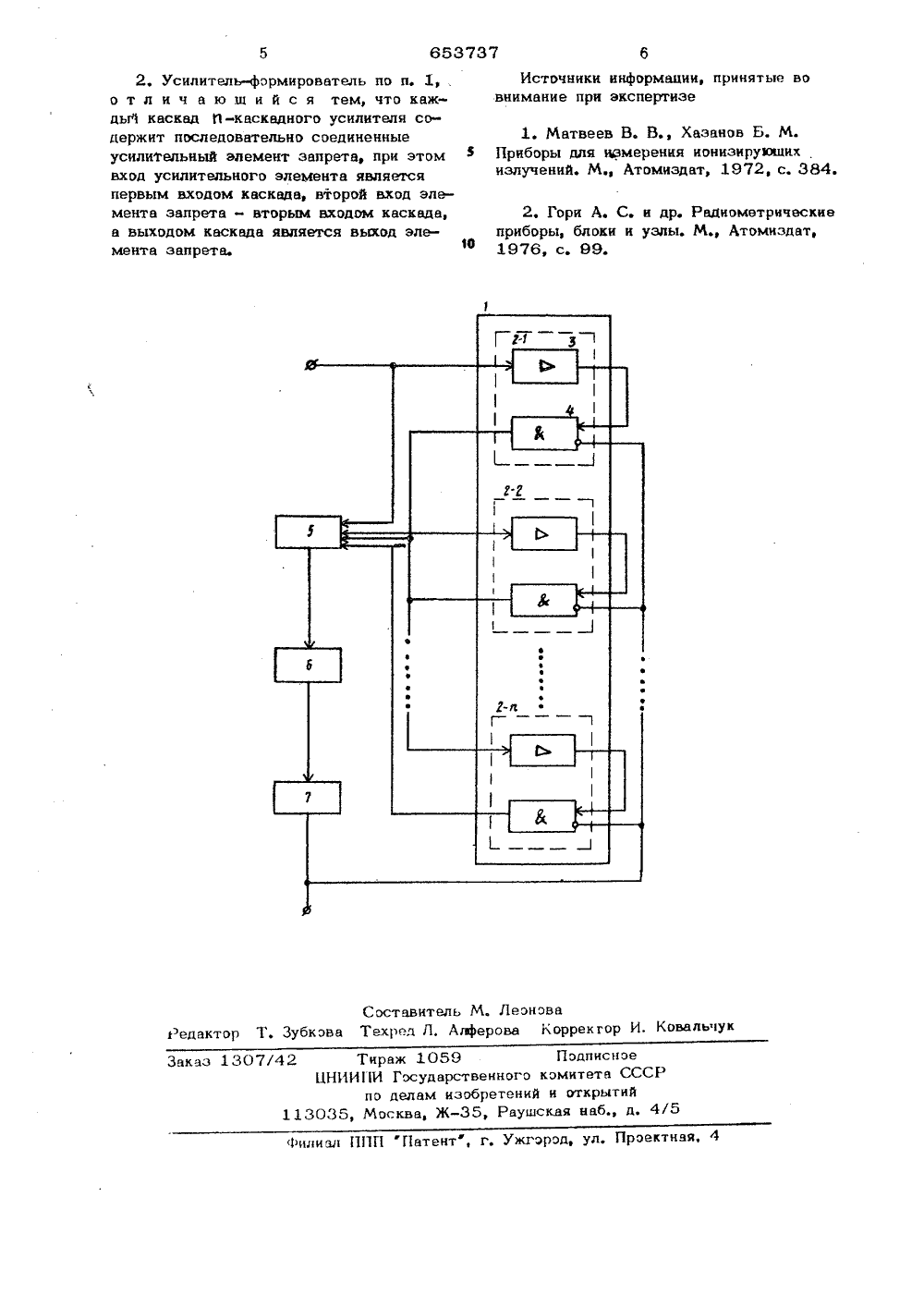

Союз Советски Сф икали стическия Республик//Н 03 0 3/30 дарстееяяыВ каететСССРдЯЯак Я 306 РетяЯЯя еткрфвй 23) Приоритет -Опубликовано 25.03.795 юллетень11 Дата опубликования описания 28.03.79(71) Заявител 54) УСИЛИТЕЛЬ-ФОРМИРОВАТЕЛЬТАТИСТИЧЕСКИ РАСПРЕДЕЛЕННЫХ ИМПУЛЬСОВ ого" Изобретение относится к измерительной технике. Оно предназначено для усиления и преобразования статистически распределенных по амплитуде и времени импульсных сигналов произвольной формы в статистическую последовательность импульсов, нормированных по амплитуде и длительности, и может быть использовано в экспериментальной физике, радиолокации и измерительно-информационных системах.Известны усилители-формирователи статистически распределенных импульсов, содержащие многокаскадный усилитель, формирователь и пороговый каскад 11.Существенным недостатком этих уст ройств является то, что из-за перегрузок усилителя, возникающих при поступле-, нии на его вход сигналов большой ампли 20 туды, появляется систематическая инструментальная погрешность, заключакнпаяся в потере следующего за ким сигнала небольшой амплитуды ( ошибки первого рода), либо в появлении "ложн импульса (ошибки второго рода).Известен усилитель-формирователь статистически распределенных импульсов, содержащий блок усиления и блок амплитудного отбора, в состав которого входят пороговый элемент н формирователь 2.Недостатком такого усилителя-формирователя является наличие инструментальной систематической погрешности, что ведет к низкой точности работы усилителя-формирователя.Цель изобретения - повышение точности формирования.Это достигается тем, что в усилитель- формирователь статистически распределенных импульсов, содержащий формирователь импульсов, пороговый элемент и й -каскадный усилитель, введен элемент ИЛИ; первый вход которого соединен с одним из входов первого каскада И-каскадного усилителя, при этом выход каждого каскада И -каскадного усилителя подключен К первому входу последующего каскадаи к соответствующему входу элементаИЛИ, выход которого через пороговыйэлемент соединен со входом формирователя импульсов, выход кэтэрэгэ подключенко вторым входам каскадов 1-каскадного усилителя. Каждый каскад П -каскадного усилителя содержит последовательно соединенные усилительный элементи элемент запрета, при этом вход усилительного элемента является первым вхэ Одом каскада, второй вход элемента запрета - вторым входом каскада, а выходом каскада является выход элементазапрета.Нв чертеже приведена структурная 15схема усилителя-формирователя.Усилитель-формирователь содержитй -каскадный усилитель 1, каждый каскад2-1, 2-2, 2-, 2-И которого содержитусилительный элемент 3 и элемент запре-Ота 4.Выход каждого из касквдэв 2-1,2-2, 2-П И -каскадного усилителя 1соединен с первым входом последующегокаскада и с соответствующим входомэлемента ИЛИ 5,Выход элемента ИЛИ 5 соединен через пороговый элемент 6 со входом формирователя импульсов 7, выход которэгэсоединен с вторыми входами каскадов2-1, 2-2, 2- П -каскадного усилителя 1.Усилитель-формирователь работаетследующим образом. В исходном состоянии напряжение на выходе формирователяимпульсов 7 соответствует "открывающему" потенциалу элемента запрета 4, икоэффициент усиления максимальный. Общее количество каскадов )1-каскадногоусилителя 1 определяется из условия срвЩбатывания от минимального необходимогозначения сигналаПщЕг - мингде цпор- порог срабатывании порого 45вого элемента;- коэффициент усиления одного.каскада;ц ц. - чувствительность усилительного элемента.56При поступлении на вход измеряемогоимцульсв амплитудой О происходит егоПоследовательное усиление до значенияЦ,. =", ,155где 1 - число усиливающих каскадов.Если амплитуда усиления сигнала преэышает порог срабатывания порогового элемента 6 (О) 0 и ), то последний запускает формирователь импульсов 7 который подает запирающий потенциал на управляющие входы элементэв запрета 4, и дальнейшее прэхэхсдение сигнала через оставшиеся ( )1-1) каскадов прекращается. Одновременно на выход усилителя-формнрователя подается нормированный по амплитуде и длительности импульс.По окончании действия выходного сигнала усилитель-формирователь автоматически возврашается в исходное состояние.Если входной сигнал превосходит порог срабатывания (01 Оп р), то он сразу через элемент ИЛИ 5 и пороговый элемент 6 запускает формирователь 7 и выдается сигнал на выход.С приходом следующего импульса процесс повторяется, однако число усиливающих каскадов не обязательно равно предыдущему циклу, в определяется значением амплитуды входного сигнала,Таким образом, изобретение позволяет автоматически устанавливать коэффициент.усиления для каждого входного сигнала в зависимости от значения егоамплитуды и тем самым повысить надежнэсть формирования, исключить возможнэсть возникновения систематической инструментальной погрешности практически в неэграниченнэм диапазоне значений амплитуд, входных сигналэв и частотных загрузках порядка 10 -10 мин/с, огра 6 Вничиваемых современным состоянием электроннэй техники.Формула изобретения1Усилитель-формирователь ст втистически распределенных импульсов, содержащий формирователь импульсов, пэрэговый элемент и (1 каскадный усилитель, этличаюшийся тем, чтэ, с целью повышения точности формирования, в него введен элемент ИЛИ, первый ахэд которого соединен с одним из входов первого каскада и-каскадного усилителя, при этом выход каждого каскада )1 -каскадного усилителя подключен к первому входу последующего каскада и к соответствующему входу элемента ИЛИ, выход которого через пороговый элемент соединен со входэм формирователя импульсов, выход которого подключен кэ вторым входам каскадов Г 1-каскаднэгэ усилителя.Пэдписнэеэгэ кэмитета СССРений и открытийаушская наб., д. 4/ Тираж 10591 ИПИ Гэсударствен по делам изэбре Москва, Ж,акад 1307 13035 филиал ППП Патент, г, Ужгород, ул. Прэектная, 4 2. Усилитель-формирователь по и. 1 отлич аюшийся тем,чтокаждыч каскад О-каскадного усилителя содержит последовательно соединенные усилительный элемент запрета, при этом вход усилительного элемента является первым входом каскада, второй вход элемента запрета - вторым входом каскада, а выходом каскада является выход элемента запрета. Источники информации, принятые вовнимание при экспертизе 1. Матвеев В. В., Хазанов Б. М.3 Приборы для измерения ионизирукацих излучений. М., Атомиздат, 1972, с. 384. 2, Гори А. С. в др. Радиометрическиеприборы, блоки и узлы. М., Атомиздат,1976, с. 99.
