Усилитель-формирователь прямоугольных импульсов

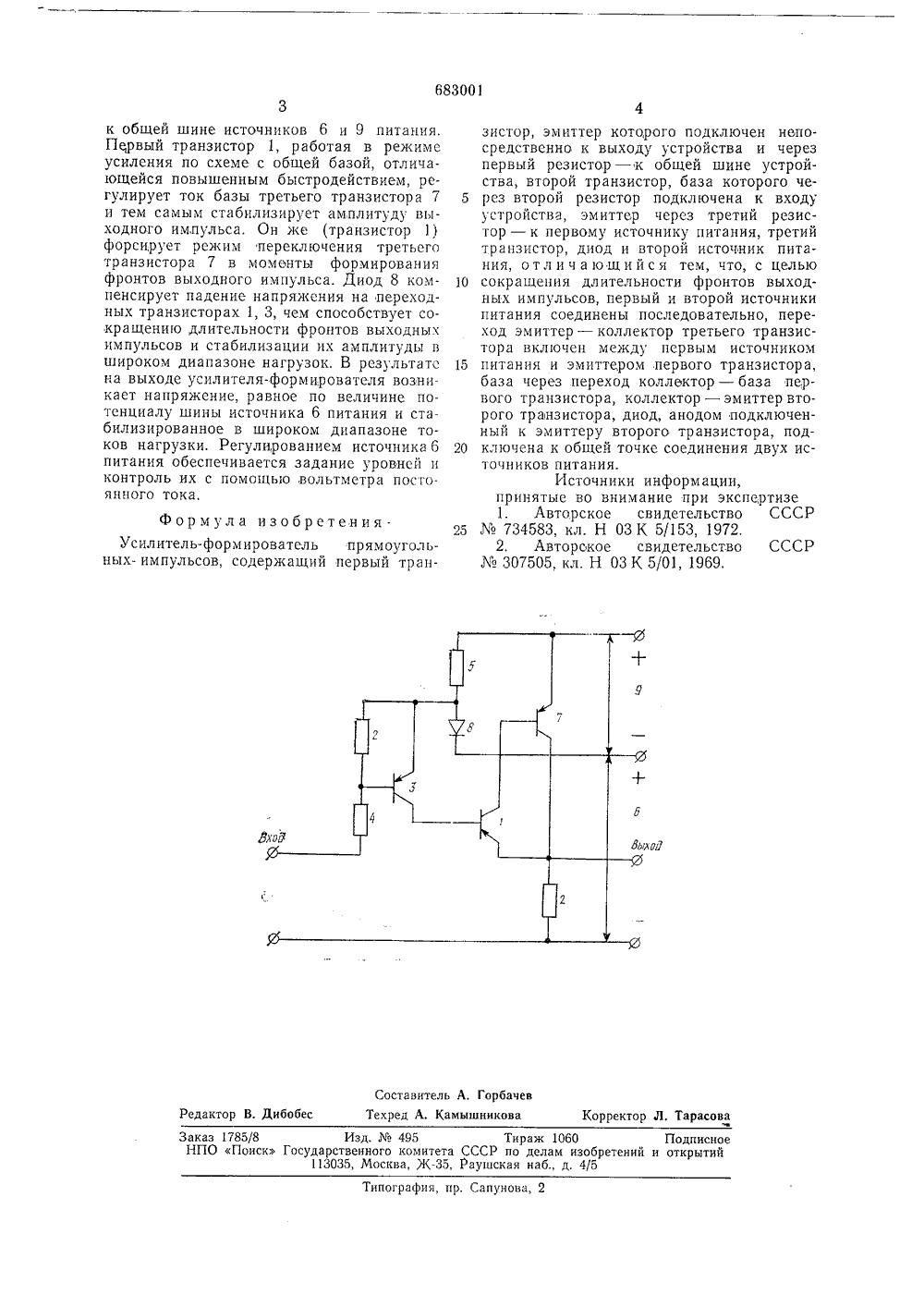

и 683 ОО 1 ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик, Бюллетень М публиковано па делам нзобретени открытии а опубликования описания 30.08.79 72) Авторы изобрете С И инов, В, В. Крынин и В. А, Захаро 1) Заявите(54) УС ЕЛ Ь-фОРМИ РО ВАТЕЛ Ь П РЯМОУГОЛ Ъ Н ИМПУЛЬСОВ Изобретение относится к радиотехнике и может быть использовано в импульсных устройствах,Известен формирователь прямоугольных импульсов, содержащий инверторы, элемент И - НЕ и конденсатор 1. Однако этот формирователь не обеспечивает регулировки амплитуды выходного напряжения.Наиболее близок к предлагаемому изобретению по техническому решению формирователь, содержащий первый транзистор, эмиттер которого подключен к выходу уст,ройства и через первый резистор - к общей шине устройства, второй транзистор, база которого через второй резистор подключена ко входу устройства, эмиттер через третий резистор - к первому источнику питания, третий резисторрезисторы, диод и второй источник питания 21.Этот формирователь не обеспечивает достаточно коротких длительностей фронтов формируемых импульсов.Цель изобретения - сокращение длительности фронтов выходных импульсов.Для этого в предлагаемом усилителе- формирователе прямоугольных импульсов, содержащем первый транзистор, эмиттер которого подключен непосредственно к выходу устройства и через первый, резистор - к общей шине устройства, второй транзистор, база которого через второп резистор подключена ко входу устройства, эмиттер через третий резистор - к первому источнику питания, третий транзистор, диод и второй источник питания, первый и второй источник питания соединены последовательно, переход эмиттер-коллектор третьего транзистора включен между первым источником питания и эмиттером первого транзистора, база через переход коллектор - база первого транзистора, коллектор - эмиттер второго транзистора, диод, анодом подключенный к эмиттеру второго транзистора, подключена к общей точке соединения двух источников питания.На чертеже дана принципиальная электрическая схема описываемого формирователя.Он содержит первый транзистор 1, первый резистор 2, второй транзистор 3, второй резистор 4, третий резистор 5, первый источник б питания, третий транзистор 7, диод 8 и второй источник 9 питания.При подаче на его усилитель, и следовательно, на базу второго транзистора 3 прях:оугольных импульсов, транзистор 3 переходит из закрытого состояния в насыщенное и наоборот. Прп этом через второй транзистор 3 и диод 8 база первого транзистора 1 отключается пли подключается683001 Составитель А, ГорбачевТехред А. Камышникова Корректор Л. Тарасова Редактор В. Дибобес Заказ 1785/8 Изд.495 Тираж 1060 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 к общей шине источников 6 и 9 питания, Первый транзистор 1, работая в режиме усиления по схеме с общей базой, отличающейся повышенным быстродействием, регулирует ток базы третьего транзистора 7 и тем самым стабилизирует амплитуду выходного импульса. Он же (транзистор 1) форсирует режим переключения третьего транзистора 7 в моменты формирования фронтов выходного импульса. Диод 8 компенсирует падение напряжения на переходных транзисторах 1, 3, чем способствует сокращению длительности фронтов выходных импульсов и стабилизации их амплитуды в широком диапазоне нагрузок. В результате на выходе усилителя-формирователя возникает напряжение, равное по величине потенциалу шины источника 6 питания и стабилизированное в широком диапазоне токов нагрузки. Регулированием источника 6 питания обеспечивается задание уровней и контроль их с помощью, вольтметра постоянного тока. Формула изобретения.Усилитель-формирователь прямоугольных- импульсов, содержащий первый транзистор, эмиттер которого подключен непосредственно к выходу устройства и черезпервый резистор - к общей шине устройства, второй транзистор, база которого че 5 рез второй резистор подключена к входуустройства, эмиттер через третий резистор - к первому источнику питания, третийтранзистор, диод и второй источник питания, отличающийся тем, что, с целью10 сокращения длительности фронтов выходных импульсов, первый и второй источникипитания соединены последовательно, переход эмиттер - коллектор третьего транзистора включен между первым источником15 питания и эмиттером первого транзистора,база через переход коллектор - база первого транзистора, коллектор - эмиттер второго транзистора, диод, анодом подключенный к эмиттеру второго транзистора, под 20 ключена к общей точке соединения двух источников питания.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР25734583, кл. Н 03 К 5/153, 1972,2. Авторское свидетельство СССР307505, кл. Н 03 К 5/01, 1969.
