Система управления загрузкой и разгрузкой бункерных установок

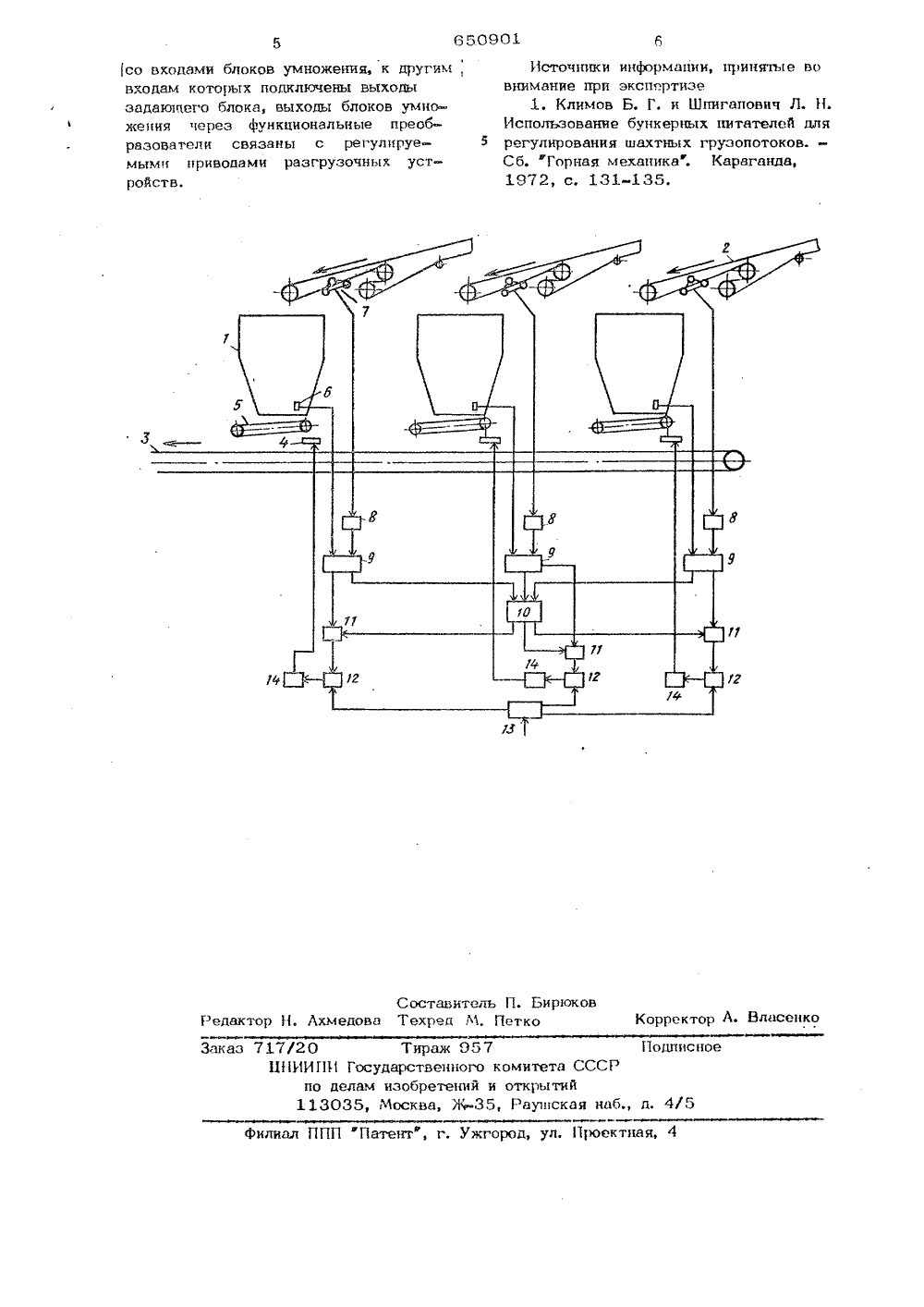

О П И С А Н И Е 65 О 9 ОИЗОБРЕТЕНИЯ Союз Советских Социалмстйческмх Реслублмк) Заявлено 15.11.77 (21) 2543081/29-11 65 С 47/19 соединением заявки Гоаудэретеенньй ем СССР пе делам эаерете я откритийДата опубликован писания 08,03.7М. Зарецкий и Ю. А. Кондрашин 2) Автор. изобретения Ордена Трудового Красноо Знамени институт им, А. А. Скочинского ного дел 7) Заявитель(54) СИСТЕМА УПРАВЛЕНИЯ ЗАГРУЗКОЙ И РАЗГРУЗКОЙ БУНКЕРНЫХ УСТАНОВ Изобретение относится к области непрерывного конвейерного транспорта сыпучих материалов с бункерными установками и предназначено для использования в системах управления загрузкой и разгрузкой бункеров.Известна система управления загрузкой и разгрузкой бункерных установок, загружаемых отдельными надбункерными конвейерами и разгружаемых на общий подбункерный конвейер, включаюшие регулируемые приводы разгрузоч.- ных устройств и датчики величины заполнения бункерных установок 1.Существенным недостатком известных систем управления является низкий коэффициент использования бункерных установок, В этих системах регулирование производительности разгрузочных устройств осушествляется в зависимости от уровня угля в бункерных установках, причем чем больше загружена бункерная установка, тем больше устанавливается производительность ее разгру,зочного устройства. При этом часто более интенсивно разгружаются, бункерные установки, к которым вближайший период времени поступит незначительный обьем груза, и менее интенсивно разгружаются установки, в которые должен поступить большой обьем груза. В результате разгружаемые с небольщой производительностью бункерные установки не могут принять входной грузопоток, и происходит останов соответст- вуюших надбункериых конвейеров.Целью изобретения является повыитение коэффициента использования бункерных установок.Указанная цель достигается тем, что на надбункерных конвейерах установлены датчики суммарного количества груза на ленте каждого конвейера, выходы которых соединены через усилители с первым входом, а выходы датчиков наличия груза со вторым входом репейных блоков, выхоьт которых подключены ко входам делителей и сумматора,поступают на первые входы делителей 11 и ца сумматор 10.Сигнал с выхода сумматора, пропорциональный сумме 13(), поступает ца вторые входы делителей, Осушествля 1 О- щих следующую операциюьи 1ЕЬ; ЖСипал 1( ) с выходсв делителей поступают на первые входы соответствующих блоков умножения 12, ца вторые при этОм выходы сумматора подкл 1 очецы ко вхо; 1 м делителей, а выходы делителей соединены со входами блоковумнджеция, к другим входам которыхподключены зыхо.ы задаошего блока, 5выходы блоков умножения через фу 11 кциональ 1 ые преобразователи связаны с регулируемыми приводами разгрузочныхустройств. В качестве датчика суммарного количества груза на ленте коцвейе- фра может быть использован датчик натяжения ленты, установленный передпривод 1 ыми барабанами, или датчикконтроля загрузки приводных двигатслей,1%11 а чертеже представлена блок-схемасистемы управления,Система управления буцкернымиустановками 1,:агружаемыми цадбун 2 Окерцьтми конвейерами 2 и разгружаемыми на подбункер 1 ый конвейер 3,содержит регулируемые приводь 1 4 разгрузочных устройств 5, датчики 6 наличия груза в бупкерцых установках,25датчики 7 суммарного количества груза( в качестве которых на схеме изобракецы трехроликовые тепзометрическиедатчики натяжения ленты), усилители 8,релейпые блохи 9, сумматор 10, дели 3 Отели 11, блоки умножения.12, зада 1ший блок 13, фуцкциоцаль 1 ые. преобразователи 14.Сигналы 1,1( 1 ) от датчиков 7,пропорциопалыые суммарному количест 35ву груза ца каждом надбункерцом конвейере 2, поступают через усилители8 ца один из входов релейных блоков 9,на другие входы которых поступаютсигналы Й ( 1 ) от датчиков 6 наличия груза и буцкерцых устцацовках.Сигналы Ь(1) с выходов релейных блоков 9, осуществляющих преобразование сигналов О ( о ) по следую входы которых поступает сигнал От задаюц 1 его блока 13, пронорциоцалъш.й расчетной производительности 1 поцбуцкерцого конвейера. Сигналы с) с блоков умножения, Осушествс 1 я 1 О 1 цих операпиюс,( = Э ч; И 5,поступают через функ 1 юнальные преобразователи 14 на регулируемые приводы разгрузочных устройств, В резуль тате пРоизводительность разгрузоч 1 ых устройств устанавливается пропорционально загрузке соответствующих надбуцкерцых конвейеров.Использование новых элементов и новых связей между ними повышает коэффициент испольаовация бункерцых установок в результате более интенсивного опорожнения тех, в которые в ближайший момент должно поступить большее количество груза. В результате устраняется возможность переполнения тех бункеров, которые должны принять большсэ количество груза, а следовательно це отключаются соответствую 1 цие цадбуцкерпые конвейеры и не прекращается технологический процесс добычи полезного ископаемого на более производительных в данный момент выемоч 1 ых участках горного црештриятия. В конечном итоге это приводит к увеличению коз",фициента использования буцкерпьх установок, т.е. к увеличению обьема добычи на горных предприятиях.Формула изобретенияСистема уцравления загрузкой и разгрузкой бункерцых установок, содержащая цадбункерные, конвейеры и общий подбункерный конвейер, включающая регулируемые приводы разгрузочных устройств и датчики наличия груза в бупкерцых установках, о т л и ч а 1 ош а я с я тем, что, с целью повышения коэффициента использования бункерцых установок, на надбуцкер 1 ых конвейерах установлены датчики суммарного количества груза ца ленте каждого конвейера, выходы которых соединены через усилители с первым входом, а выходы датчиков наличия груза со вторым входом релей 1 ых блоков, выходы которых подключены ко входам делителей и сумматора, при этом выходы сумматора подключены ко входам дели телей, а выходы делителей соедице 1 ы650901 Составитель П. БирюРедактор Н. Лхмедова Техред М. Петко орректор Л. Власенко 17/20 Тираж 057ШИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж;-35, Раушская наб.,1 одписное ака Филиал ППП Патент, г. Ужгород, ул. Проектная со входами блоков умножения, к другим,входам которых подключены выходызадакяцего блока, выходы блоков умножения через функциональные преобразователи связаны с регулируемым н приводами разгрузочных устройств. Источппси информации, принятъе во внимание при экспертизе1. Климов Б. Г. и Шпигапович Л. Н. Использование бункерных питателей для регулирования шахтных грузопотоков. - Сб. "Горная механика". Караганда, 1972, с. 131-135.
