Устройство для моделирования процессов износа

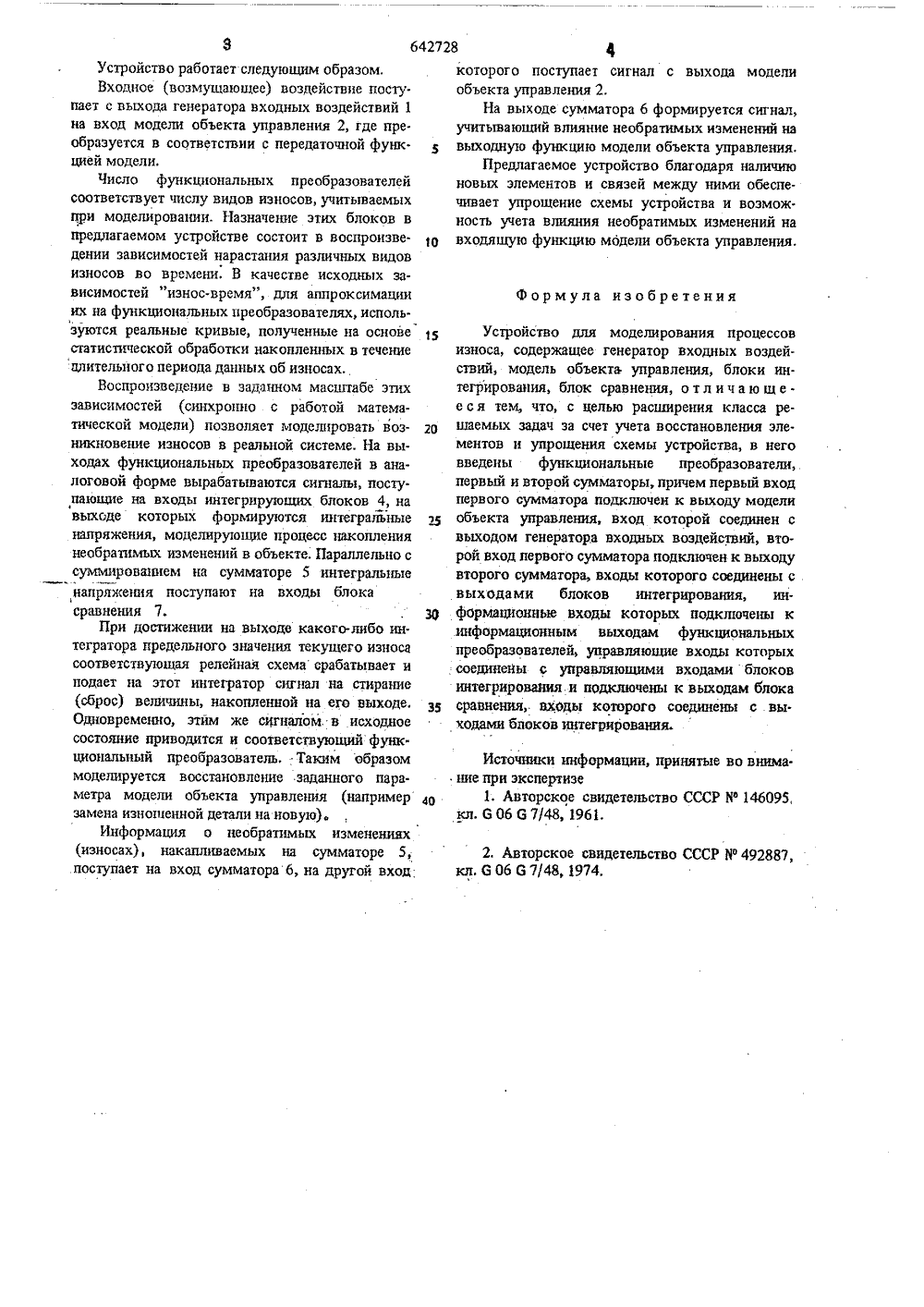

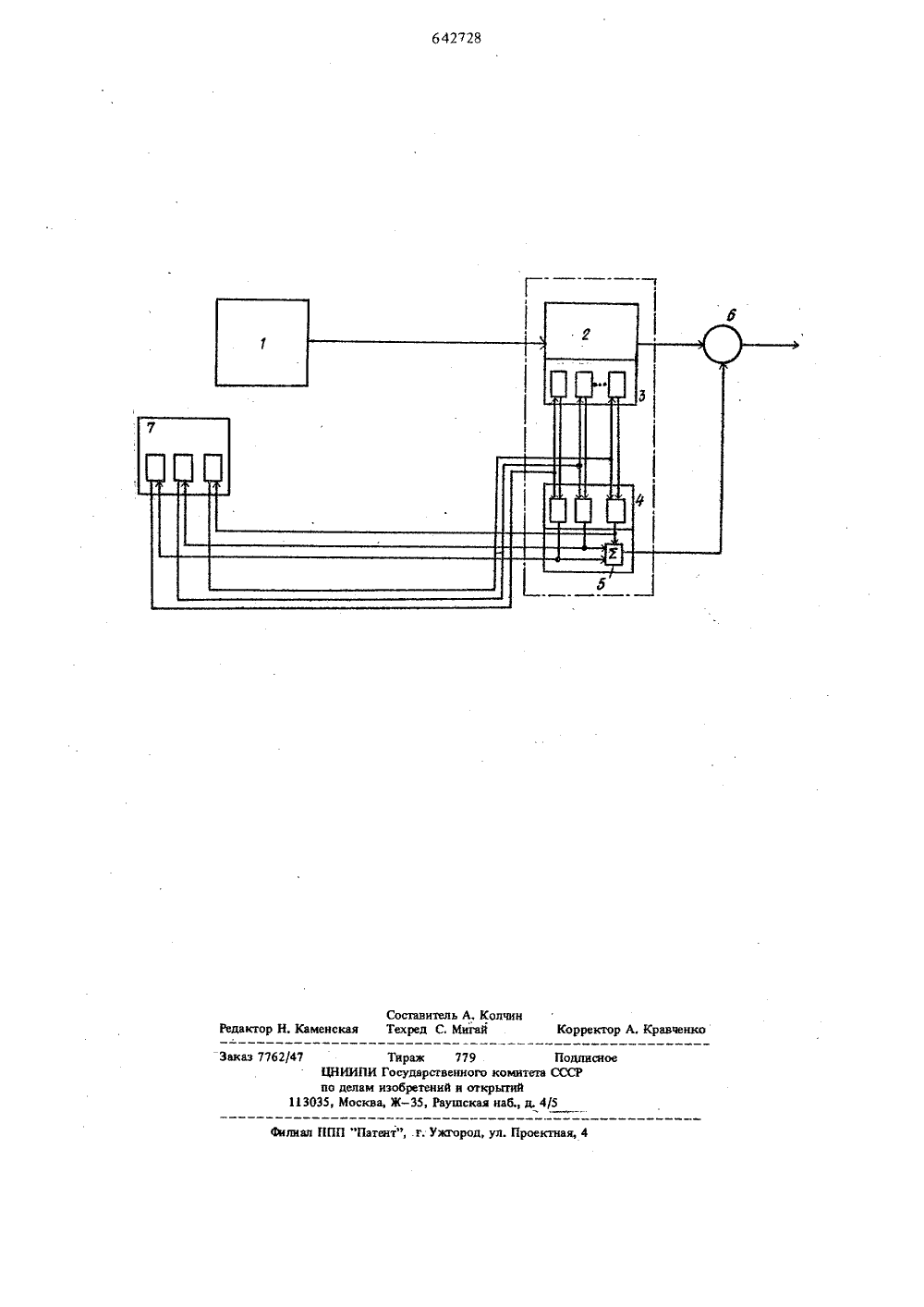

Союз СоветскихСоциапистичесеаРеспублик О П И С А Н И Е (и 642728ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СЗИДВПДЬСТВУ(23) ПриоритетГосударственной фмтат СССР а дваам зобретеа н открытДата опубликования описания 15.01.79 П, Я, Цикерман, А. Т. Набоков, А. А, Вильгельм, В. А. Богатюк и И, И. Васнленков(72) Авторы изобретения Московский автомобильно-дорожный институт(54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ПРОЦЕССОВ ИЗНОСАИзобретение относится к области моделирования систем и может быть использовано влюбых отраслях техники для оптимизациифункционирования управляемых объектов.Известно устройство для моделированияпроцессов износа и старения, содержащее генератор стационарных напряжений, интеграторы,статистнческлй коммутатщ 1 и реле времени 111.Недостатком такого устройства являетсяневозможность моделирования поведения объек.тов управления при условии износа отдельныхчастей объектов,Наиболее близким по технической сущностик предложенному является устройство, содержащее генератор входных воздействий, модель объекта управления, блоки интегрированияи блок сравнения 121.Недостатками этого устройства являютсяневозможность моделирования характеристикобъектов управления с учетом износа элементовобъектов н сложность структурной схемы.Целью изобретения,является расширениекласса решаемых задач за счет учета восстановления элементов и упрощение схемы устройства. 2Это достигается тем, что в предлагаемоеустройство введены функциональные преоб.разователи, первый и второй сумматоры, причем первый вход первого сумматора подключен к выходу модели объекта управления, вход которой соединен с выходом генератора входных воздействий, второй вход первого сумматора подключен к выходу второго сумматора, входы которого соединены с выходами блоков интегрирования, информацйонные входы которых 10 подключены к информационным выходамфункциональных преобразователей, управляющие входы которых соединены с управляющими входами блоков интегрирования и подключены к выходам блока сравнения, входы которого 15 соединены с выходами блоков интегрирования,На чертеже показано предлагаемое уст.ройство. 20 Оно содержит генератор входных воздействий1, модель объекта управления 2, функциональные преобразователи 3, блоки интегрирования 4, сумматоры 5, 6, блок управления 7.64272 Устройство работает следующим образом,Входное (возмущающее) воздействие поступает с выхода генератора входных воздействий 1на вход модели объекта управления 2, где пре.образуется в соответствии с передаточной функ.цией модели,Число функциональных преобразователейсоответствует числу видов износов, учитываемыхпри моделировании. Назначение этих блоков впредлагаемом устройстве состоит в воспроизведении зависимостей нарастания различных видовизносов во времени, В качестве исходных зависимостей "износ-время", для аппроксимацииих на функциональных преобразователях, используются реальные кривые, полученные на основестатистической обработки накопленных в течениедлительного периода давших об износах,Воспроизведение в заданном масштабе этихзависимостей (синхронно с работой математической модели) позволяет моделировать возникновение износов в реальной системе. На выходах функциональных преобразователей в аналоговой форме вырабатываются сипилы, поступающие на входы интегрирующих блоков 4, навыходе которых формируются интегральныенапряжения, моделирующие процесс накоплениянеобратимых изменений в объекте. Параллельно ссуммировапем на сумматоре 5 интегральныеФнапряжения поступают на входы блокасравнения 7. 30При достижении на выходе какого. либо интегратора предельного значения текущего износасоответствующая релейная схема срабатывает иподает на этот интегратор сигнал на стирание(сброс) величины, накопленной на его выходе.Одновременно, этим же сигналом в исходноесостояние приводится и соответствующий функ.циональный преобразователь, Таким образоммоделируется восстановление заданного пара.метра модели объекта управления (например 40замена изношенной детали на новую).Информация о необратимых изменениях(износах), накапливаемых на сумматоре 5,поступает на вход сумматора б, на другой вход 8 фкоторого поступает сигнал с выхода модели объекта управления 2.На выходе сумматора 6 формируется сигнал, учитывающий влияние необратимых изменений на выходную функцию модели объекта управления.Предлагаемое устройство благодаря наличию новых элементов и связей между ними обеспечивает упрощение схемы устройства и возмож. ность учета влияния необратимых изменений на входящую функцию модели объекта управления. Формула изобретения Устройство для моделирования процессов износа, содержащее генератор входных воздействий, модель объекта управления, блоки интегрирования, блок сравнения, отл ичающе. еся тем что, с целью расширения класса решаемых задач за счет учета восстановления элементов и упрощения схемы устройства, в него введены функциональные преобразователи, первый и второй сумматоры, причем первый вход первого сумматора подключен к выходу модели объекта управления, вход которой соединен с выходом генератора входных воздействий, второй вход первого сумматора подключен к выходу второго сумматора, входы которого соединены с выходами блоков интегрирования, информационнью входы которых подключены к информационным выходам функциональных преобразователей, управляющие входы которых соединены с управляющими входами блоков интегрирования.и подключены к выходам блока сравнения, вхОды которого соединены с выходами блоков интегрирования. Источники информации, принятые во внима.ние при экспертизе 1. Авторское свидетельство СССР Иф 146095,кл, 606 67/48, 1961,2. Авторское свидетельство СССР У 492887,кл. 6 06 6 7/48 1974.
