Стенд для моделирования входа объекта в плотную среду

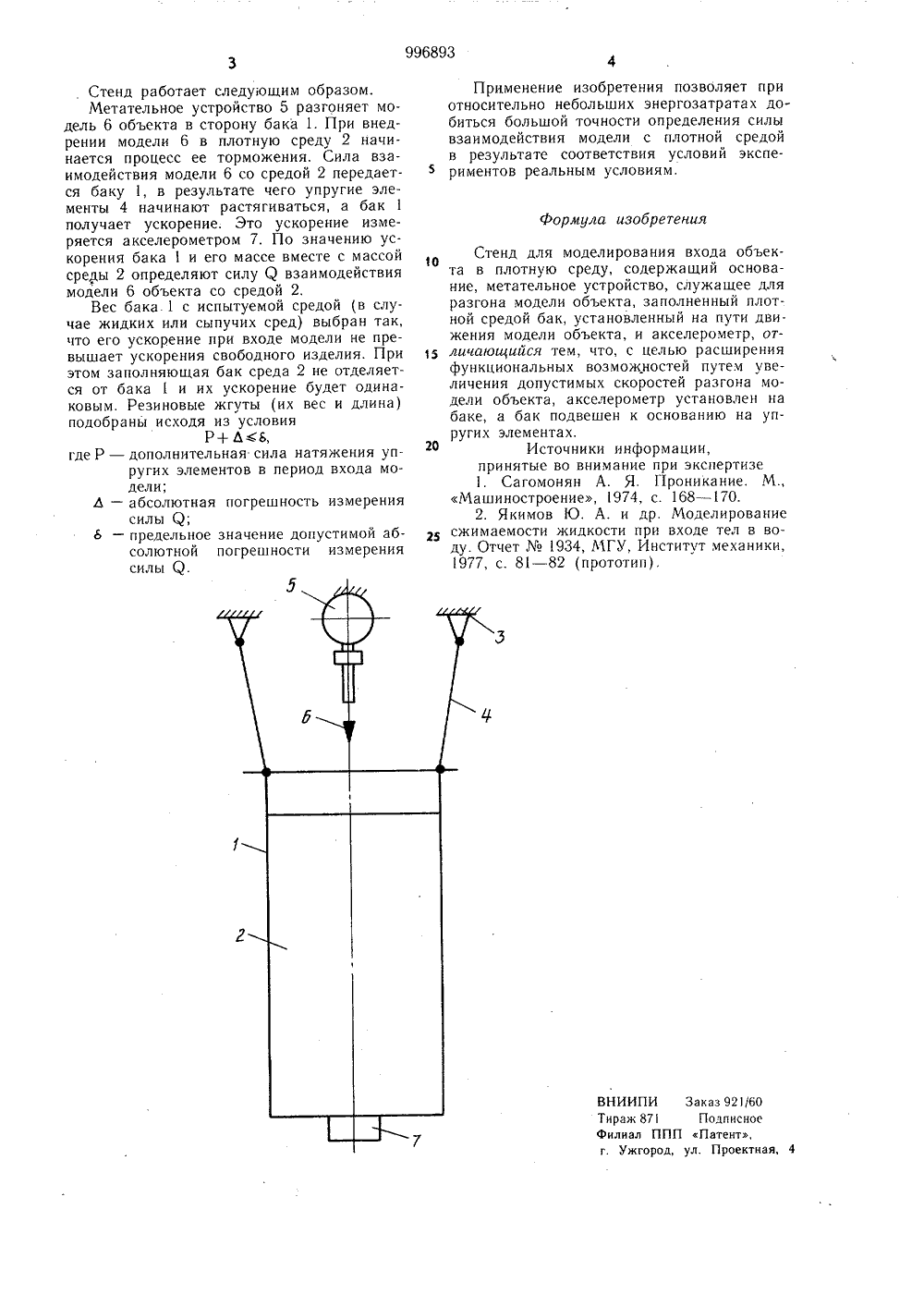

ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ Союз СоветскихСоциалистическихРеспублик и 996893 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М Кл з б 01 М 7/00 Гфсударетееювй кемитет СССР де делам кзебретений и еткрытий(71) Заявите 54) СТЕНД ДЛЯ МОДЕЛИРОВАНИЯ ВХОДА ОБЪЕКТ В ПЛОТНУЮ СРЕДУИзобретение относится к испытательной технике, в частности к стендам для моделирования входа объекта в плотную среду.Известен стенд для моделирования входа объекта в плотную среду, содержащий бак с плотной средой, модель объекта, метательное устройство и регистрирующее устройство, выполненное в виде кинокамеры или рентгеноимнульсной установки 1.По зависимости перемещения модели тела от времени путем двойного дифференцирования определяют ускорение, действующее на модель объекта при внедрении,Недостатком этого стенда является малая точность определения силы взаимодействия модели со средой, вызванная косвенным способом измерения,Наиболее близким к предложенному по технической сущности является стенд для моделирования .входа объекта в плотную среду, содержащий основание, метательное устройство, служащее для разгона модели объекта, заполненный плотной средой бак, установленный на пути движения модели объекта, и акселерометр, который установлен на модели объекта и связан с регистрирующей аппаратурой посредством проводной связи, бак закреплен на основании 2.Использование проводной связи существенно ограничивает допустимую скорость разгона модели объекта из-за вероятности 5 обрыва проводаЦелью изобретения является расширение функциональных возможностей стенда путем увеличения допустимых скоростей разгона модели объекта.Поставленная цель достигается тем, чтов стенде, содержащем основание, метательное устройство, служащее для разгона модели объекта, заполненный плотной средой бак, установленный на пути движения модели объекта, и акселерометр, последний 5 установлен на баке, а так подвешен к основанию на упругих элементах.На чертеже изображен предложенныйстенд.Стенд содержит бак 1 с плотной средой202, подвешенный на основании 3 с помощью упругих элементов 4, выполненных в виде резиновых жгутов, метательное устройство 5, также установленное на основании 3 и служащее для разгона модели 6 объекта, и акселерометр 7, установленный на баке 1.996893 Формула изобретения НИИПИраж 871 лиал ПП Ужгород Заказ 921/60 Подписное Патент,ул. Проектная,, Стенд работает следующим образом.Метательное устройство 5 разгоняет модель 6 объекта в сторону бака 1. При внедрении модели 6 в плотную среду 2 начинается процесс ее торможения. Сила взаимодействия модели 6 со средой 2 передается баку 1, в результате чего упругие элементы 4 начинают растягиваться, а бак 1получает ускорение. Это ускорение измеряется акселерометром 7. По значению ускорения бака 1 и его массе вместе с массойсреды 2 определяют силу О взаимодействиямодели 6 объекта со средой 2.Вес бака 1 с испытуемой средой (в случае жидких или сыпучих сред) выбран так,что его ускорение при входе модели не превышает ускорения свободного изделия. Приэтом заполняющая бак среда 2 не отделяется от бака 1 и их ускорение будет одинаковым. Резиновые жгуты (их вес и длина)подобраны исходя из условияР+ Ь 8,где Р - дополнительная сила натяжения упругих элементов в период входа модели;Ь - абсолютная погрешность измерениясилы (,);О - предельное значение допустимой абсолютной погрешности измерениясилы О. Применение изобретения позволяет при относительно небольших энергозатратах добиться большой точности определения силы взаимодействия модели с плотной средой в результате соответствия условий экспериментов реальным условиям,Стенд для моделирования входа объекта в плотную среду, содержащий основание, метательное устройство, служащее дляразгона модели объекта, заполненный плотной средой бак, установленный на пути движения модели объекта, и акселерометр, от 15 личаощийся тем, что, с целью расширенияфункциональных возможностей путем увеличения допустимых скоростей разгона модели объекта, акселерометр установлен набаке, а бак подвешен к основанию на упругих элементах.20 Источники информации,принятые во внимание при экспертизе1. Сагомонян А. Я. Проникание. М.,Машиностроение, 1974, с. 168 - 170.2. Якимов Ю. А. и др. Моделированиесжимаемости жидкости при входе тел в воду. Отчет 934, МГУ, Институт механики,1977, с. 81 - 82 (прототип).
