Система автоматического регулирования
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

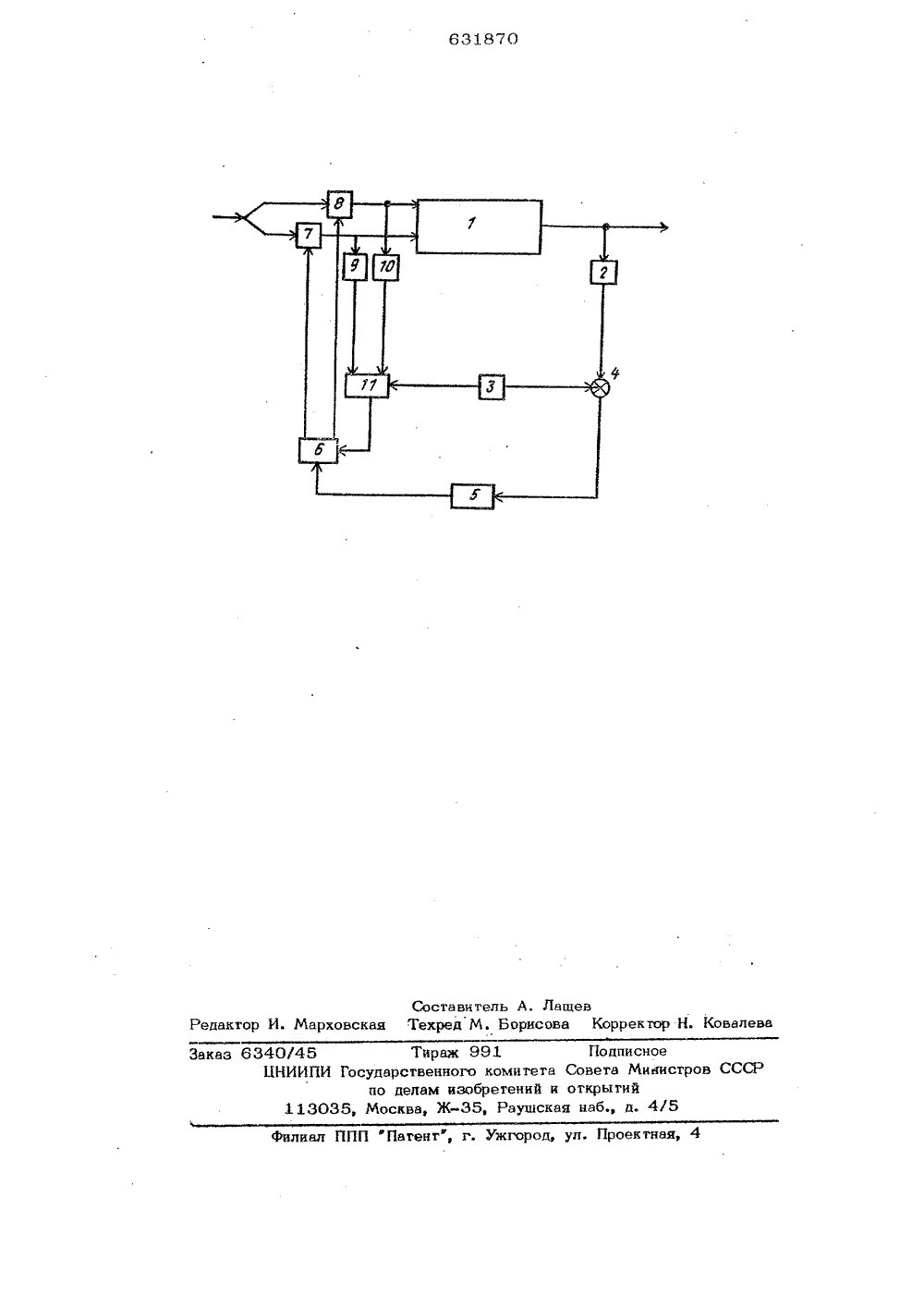

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕ ИЗОБВЕТЕН Ия; 1631870 л у(51) М. Кл. 9 05 В 13/О вки Х с присоединение (23) ПриоритетГосударственный комитат Совета Миииотроа СССР по делам иэобрвтеввв и открытий(54) С МА АВТОМАТИЧЕСКОРЕГУЛИРОВАНИЯ ко входам соответствующих исполнительных органов, выходы которых соединены с объектом регулировании и через сост ветствующие датчики положения исполнительных органов - с первым и вторым 5 входами блока формирования порога переключения, выход которого подключен к другому входу коммутатора, первый выход задатчика соединен со вторым входом блэка сравнения 12 .10 Недостатком устройств при использовь.нии их в системах автоматического регу пирования объектов с переменным коэффи циентом усиления является низкая точность регулирования.Целью изобние точности рского регудиро Цель достигаетса тем, что в системе автоматического регулирования второй выход задатчика соединен с третьим входом блока формирования порога переключения.,На чертеже изображена функциональная схема предложенной системы. Изобретение относится к системам ав, томатического регулирования объектов с переменным коэффициентом усиления, заданное значение регулируемого параметра которых необходимо часто изменять,в особенности для регулирования щелочноо ти пульпы в цикле измельчения при обо гащении руд цветных металлов.Известна следящая система с перемен ной.структурой, в которой устройство для :регулирования состоит из датчика, задат чика, элемента сравнения, усилителей и насосов переменного расхода црубого" и точногоканалов и блока переключения структуры, релейный выход которого имеетдве контактные группы для подключенияэлемента, сравнения ко входу грубоюили точного" канала регулирования в зависимости от величины рассогласованияГЯ,Известно устройство ддя связного регулирования по двум переменным, содер,жащее последовательно соединенные датчик регулируемою параметра, блок сравпения, регулирующее устройство и коммутатар, два выхода которого подсоединены ретения является повыщеаботы системы автоматиче-вания.631870,Формула изобретения Система автоматического регулирования, содержащая последовательно соединенные датчик регулируемого параметра, блок сравнения, регулирующее устройство и коммутатор, два выхода которого подсоединены ко входам соответствующих ио полнительных органов,выходы которых соединены с объектом регулирования и через соответствующие датчики положения исполнительных органов- с первым и вторым входами блока формирования порога переключения, выход которого подключен к другому входу коммутатора, первый выход задатчика соединен со вторым входом блока сравнения, о т л и ч а ю щ а яс я тем, что, с целью повышения точнооти работы системы, второй выход задатчика соединен с третьим входом блока формирования порога переключения.Источники информации, принятые вд внимание при экспертизе: 1. Авторское М 381810, кл,2, Авторское М 192883, кл. 50свидетельство СССРЯ 05 В 13/00, 16.08.73.свидетельство СССРЯ 05 3 11/08). 20.01,64. АСУ ТП при работе ЭВМ в режиме супервизооа,Технико-экономическое преимущество заключается в том, что применение системы автоматического регулирования щелоч- ности пульпы при измельчении медно-цинковых руд позволит снизить колебания ее значений, выраженные через рН, относительно заданного значения сХ 0,30 до + 0,25 рН. В результате этого повышается качество медного концентрата на 0,08% (абс.) по содержанию меди и извлечениюмеди и цинка в коллективный концентрат на 0,08% (абс.) и 0,15% (абс.), соответственно, и снижается расход извести на 0,2 кг/т руды, Это соответствует экономическому эффекту на одной секции обогатительной фабрики 50 тыс. руб. в год.631870 Составитель А. ЛащевТехред М. Борисова ектор Н. Ковале едактор И. Марховск Тираж 991 Подписноеарственного комитета Совета Мигиделам изобретений и открытийсква, Ж-Э 5, Раушская ыаб., д. 4/ аказ 6340/45ЦНИИПИ Госуд ров С 5, М лиал ППП Патент", г. Ужгород, ул. Проектная,
СмотретьЗаявка
2469865, 05.04.1977
РАБИНОВИЧ ИЛЬЯ ИОЙЛИКОВИЧ, ДМИТРИЕВ ВСЕВОЛОД БОРИСОВИЧ, ЖИЛЬЦОВ КОНСТАНТИН КОНСТАНТИНОВИЧ
МПК / Метки
МПК: G05B 13/00
Метки:
Опубликовано: 05.11.1978
Код ссылки
<a href="https://patents.su/3-631870-sistema-avtomaticheskogo-regulirovaniya.html" target="_blank" rel="follow" title="База патентов СССР">Система автоматического регулирования</a>
