Формирователь импульсов

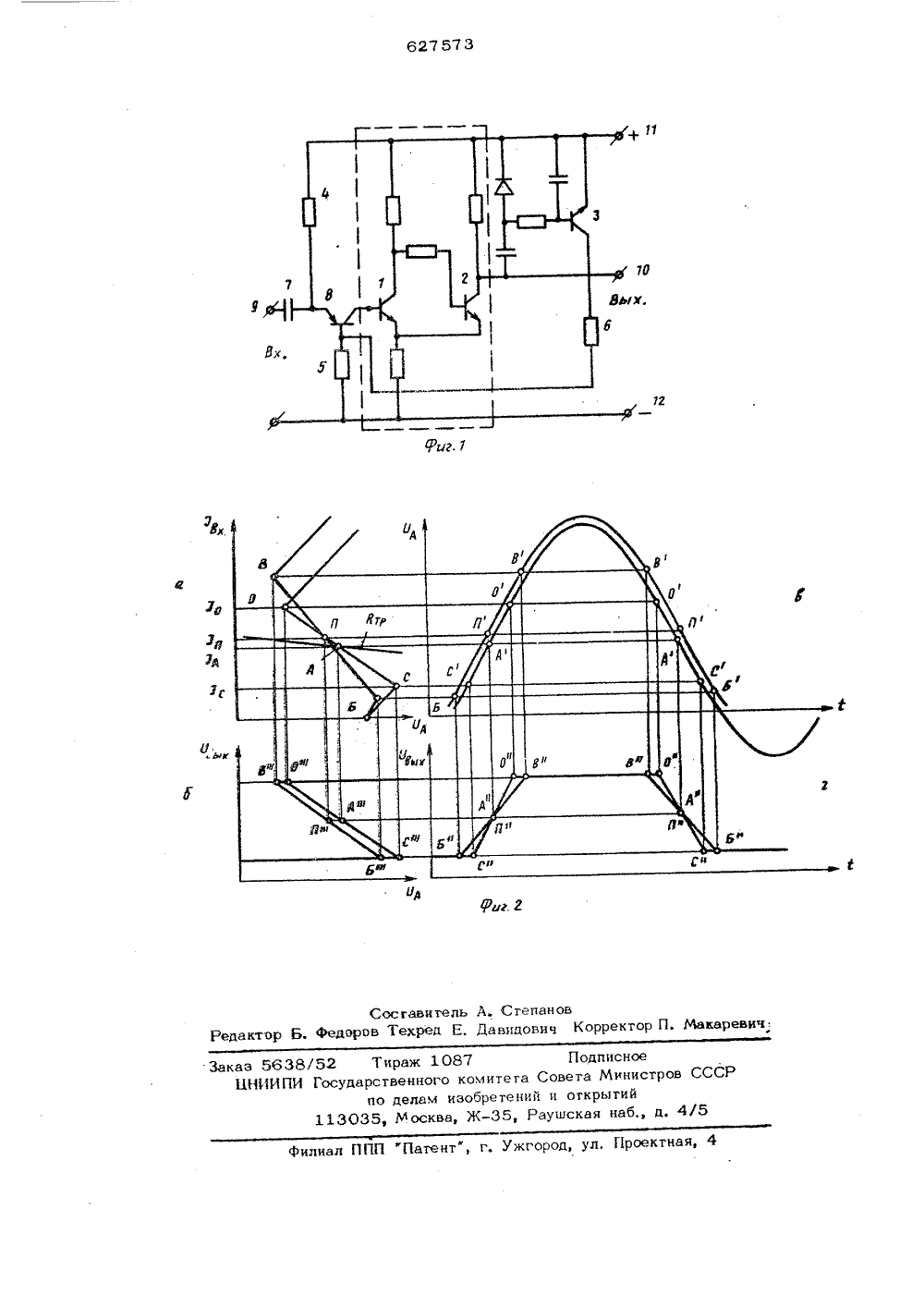

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(45) Дата опубликования описания 14.08.78 Мюз СоветскихСоциалистическихРеспублик й.02757 3 51) М. Кл. Н 03 К 5/01 Н 03 К Э/29 тфвудврственнай нвннтет Севвта Мнннетраа СССР ав делан нзевретенн н еткрытнй(71) Заявитель 4) ФОРМИРОВАТЕЛЬ ИМПУЛ ь работает следующим Иаобретение относится к злектроизмерительной технике, предназначено для использования в высокоточных фазовых измерительных системах.Известен формирователь импульсов, 5 содержащий триггер, соединенный с ка кадом обратной связи, резисторы 1.Однако атот формирователь недостаточно, точен и стабилен вследствие изменений его параметров от температуры и О времени.С целью повышения точности и стабильности в формирователь импульсов, содержащий триггер, соединенный с каскадом обратной связи, резисторы, введен т 5 транзистор, коллектор которого соединен с базой входного транзистора триггера,. эмиттер череа резистор соединен с шиной . источника питания, а через конденсаторсо входной шиной, бава соединена с каска-Л дом обратной связи, а через резистор - с другой шиной источника питания.На фиг. 1 представлена электрическая схзма формирователя импульсов, на фиг. 2 - входная (а) и выходная (б) ха рактеристнки триггера, а также временныдиаграммы на его входе (в) и выходе(г), поясняющие работу предлагаемогоустройства.формирователь импульсов содержиттриггер на транзисторах 1,2, каскадобратной свяаи на транзисторе 3, резисторы 4-6, конденсатор 7, транзистор8 и шины 9-12 - входную, выходную ипитания соответственно. Шина 9 черезконденсатор 7 соединена с амиттеромтранзистора 8, связанным через резистор 4 с шиной 11, коллектор транэистра 8 соединен с базой входного транаистора 1 триггера, база транзистора 8через резистор 5 подключена к шине 12,а через резистор 6 - к коллектору транзистора 3 коллектор выходного транзистора 2 триггера соединен со входомкаскада обратной связи на транзисторе3 и с шиной 10,форм ирова тел образом.Реаисторы 4,5 задают начальный ток через транзистор 8, который, в своюочередь, определяет начальный базовыйток транзистора 1 (точка А на фиг, 2 а).Выходное сопротивление транзистора 8в схеме с общей базой достаточно велико (линия %т на фиг. 2 а). Поэтому значение базового тока транзистора 1 находится между пороговыми значениями срабатывания и отпусквния (соответственноЭ 3и точки С и О на фиг. 2 а) научастке входной характеристики тригге 16ра, имеющем отрицательное сопротивление ( 3, и гочка А на фиг. 2 а).В каждый положительный период входного синусоидального сигнала триггерформирует на выходе положительные им 15пуньсы, фронты которых определяютсяи шточками срабатывания С-С-С-С и отпускания О- О - Оф- О на фиг. 2,Изменения температуры, старениеэлементов в процессе эксплуатации, тех 20нологический разброс параметров элементов вызывают изменения положения точек срабатывания и отпускания (соответственно гочки Б и В нв фиг. 2 а)Через каскад отрицательной обратнойэ 5связи на транзисторе 3 стабилизируетсядлительность выходных импульсов. Этоткаскад изменяет постоянную составляющую напряжения на базе транзистора 8 и,следовательно, постоянную составляющуюЗОбазового тока транзистора 1 ( 3 п и точка П на фиг. 2 а),Благодаря достаточно большому выходкому сопротивлению транзистора 8процесс переключения триггера на транзисторах 1 и 2 идет по части - об 35разной входной характеристики с отрицательным сопротивлением. При переходевходного синусоидального сигнала от минуса к плюсу последовательно проходятся точки Б,П,В, а при переходе от плюса к минусу - точки В, П, Б (фиг, 2 а),При изменении в результате стабилизации постоянной составляющей базовоготока транзистора 1 длительность выходных импульсов одна и та же. Передниеи задние фронты выходных импульсовсоответствуют одному и тому же уровнювходного сигнала - точки А до ствбилизации н точки П после стабилизациина фиг. 2 в. Поэтому положение серединфронтов (точки А" и П" на фиг, 2 в),неизменно и, следовательно, интервалывремени задержки между моментами перехода входного синусоидального сигнала через нуль и соответствующими фрон"тами выходных импульсов остаются неизменными,формула и зобре тенияформирователь импульсов, содержащий триггер, соединенный с каскадом обратной связи, резисторы, о т л и ч а юш и й с я тем, что, с целью повышения точности и стабильности его работы, в него введен транзистор, коллектор которого соединен с базой входного транзистора триггера, змиттер через резистор соединен с шиной источника питания, а через конденсатор - со входной шиной, база соединена с каскадом обратной связи, а через резистор - с другой шиной источника питания.Источники информации, принятые во внимание при экспертизе: 1, Авторское свидетельство СССР Ь. 416837, Н 03 К 3/295, 27,О 8.71.627 57 3 3 Ь цл Макаревич: ираж 1087 Подписноетвенного комитета Совета Министропо делам изобретений и открытий5, Москва, Ж, Раушская наб., д. Т рс аз 5638/52 ЫНИИПИ Гос ССР пиал ППП Патент", г. Ужгород, ул. Проектна Сосгавитель А. СтепановРедактор Б. Федоров Техред Е. Давидович Коррек
