Формирователь импульсов

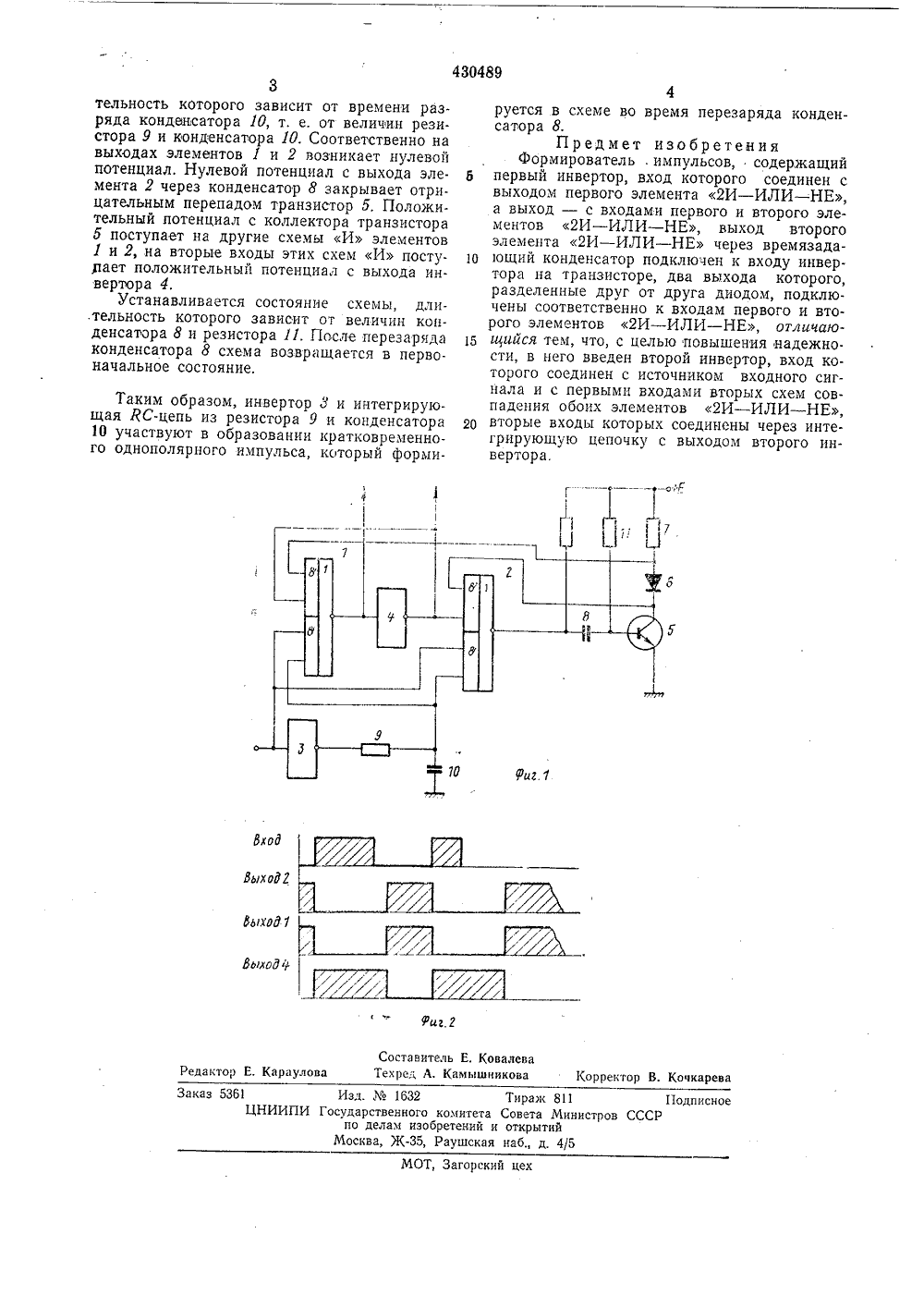

ОЗИАЯ Х 11 1; т 1:;1,Ы/1 Я ка ЬБА 1 ц 4 О 48 оюз СоветскихоциалистицескихРеспублик БРЕТЕНИЯ АВТОРСКОМУ СВИДЕП":ЛЬСТИВ 31 с 3/2 51) М(32) Приоритет -осударстаенныи комнтеСовета Министров СССРпо делам иааоретенийн открытий 53) УДК 621.3Опубликовано 30.05,74. Бюллетень М 2 Дата опубликования описания 31.01.75 скобойник, Л. в и А. П. Хруще(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к вычнслительноитехнике, а именно к формирователям импульсов с широким диапазоном регулированиядлительности, применяемым в вычислительных цифровых устройствах на интегральныхсхемах транзисторно-транзисторной логики,Известные формирователи импульсов, используемые для управления внешними устройствами, содержат ннвертор, вход которогосоединен с выходом первого элемента2 И - ИЛИ - НЕ, а выход - с входами первого и второго элементов 2 И - ИЛИ - НЕ,выход второго элемента 2 И - ИЛИ - НЕ через времязадающий конденсатор подключенк входу инвертора на транзисторе, два выхода которого, разделенные друг от друга диодом, подключены соответственно к входампервого и второго элементов 2 И - ИЛИ -НЕ,С целью повышения надежности в предлагаемый формирователь импульсов введен второй инвертор, вход которого соединен с источником входного сигнала и с первыми входами вторых схем совпадения обоих элементов2 И - ИЛИ - НЕ, вторые входы которых соединены через интегрирующую цепочку с выходом второго инвертора.На фиг. 1 представлена схема предлагаемого формирователя импульсов; на фиг. 2 -эпюры, поясняющие его работу. 72) Авторы изоб 1 ретения Ю Формирователь импульсов содержит элементы 2 И - ИЛИ - НЕ 1, 2 и инверторы 3, 4 транзисторно-транзисторной логики; транзистор 5, в коллекторе которого включены ди од 6 и резистор 7, а в базе - времязадающий конденсатор 8; две цепи обратной связи между коллектором транзистора 5 и элементами 1, 2.Выход инвертора 3 соединен с интегри рующей ЯС-цепьо, содержащей резистор 9и конденсатор 10.При отсутствии сигнала на входе формирователя импульсов на входе инвертора 3 нулевой потенциал. Транзистор 5 открыт, и на 15 входы элементов 1 и 2 по цепям обратнойсвязи подается нулевой потенциал. Соответственно на выходах элементов 1 и 2 положительные потенциалы. На выходе инвертора 3 также положительной потенциал, до которого 20 заряжен конденсатор 10.При подаче на вход инвертора 3 положительного потенциала на его выходе нулевой потенциал появляется через промежуток времени, необходимый для разряда конденсато ра 10 через резистор 9 и выхсдную цепь инвертора 3 на землю. Пока происходит разряд конденсатора 10, на входах схем И элементов 1 и 2 одновременно присутствуют положительные потенциалы. На выходе указанных 30 схем также положительный потенциал, дли430489 г ВыыдФ Уиг,2 Составитель Е. Ковалеваехред А. Камышникова Редактор Е. Караулова Коррект очкарева Заказ 5361 Изд.1632 Государственного комитета по делам изобретений Москва, Ж, РаушскаяТираж 811Совета Министров СССоткрытийнаб., д. 4/5 1 одписно НИИ ОТ, Загорский цех 3тельность которого зависит от времени разряда конденсатора 10, т, е. от величин резистора 9 и конденсатора 10. Соответственно на выходах элементов 1 и 2 возникает нулевой потенциал. Нулевой потенциал с выхода элемента 2 через конденсатор 8 закрывает отрицательным перепадом транзистор 5. Положительный потенциал с коллектора транзистора б поступает на другие схемы И элементов 1 и 2, на вторые входы этих схем И посту- дает положительный потенциал с выхода инвертора 4.Устанавливается состояние схемы, дли.тельность которого зависит от величин конденсатора 8 и резистора 11. После перезаряда конденсатора 8 схема возвращается в первоначальное состояние. Таким образом, инвертор 8 и интегрирующая ЯС-цепь из резистора 9 и конденсатора 10 участвуют в образовании кратковременного однополярного импульса, который форми 4руется .в схеме во время перезаряда конденсатора 8.Предмет изобретенияФормирователь, импульсов, содержащий 5 первый инвертор, вход которого соединен свыходом первого элемента 2 И - ИЛИ - НЕ, а выход - с входами первого и второго элементов 2 И - ИЛИ - НЕ, выход второго элемента 2 И - ИЛИ - НЕ через времязада ющий конденсатор подключен к входу инвертора на транзисторе, два вьгхода которого, разделенные друг от друга диодом, подключены соответственно к входам первого и второго элементов 2 И - ИЛИ - НЕ, отличаю игийся тем, что, с целью повышения надежно.сти, в него введен второй инвертор, вход которого соединен с источником входного сигнала и с первыми входами вторых схем совпадения обоих элементов 2 И - ИЛИ - НЕ, вторые входы которых соединены через интегрирующую цепочку с выходом второго инвертора.
