Устройство для передачи аналоговых сигналов в дискретной форме

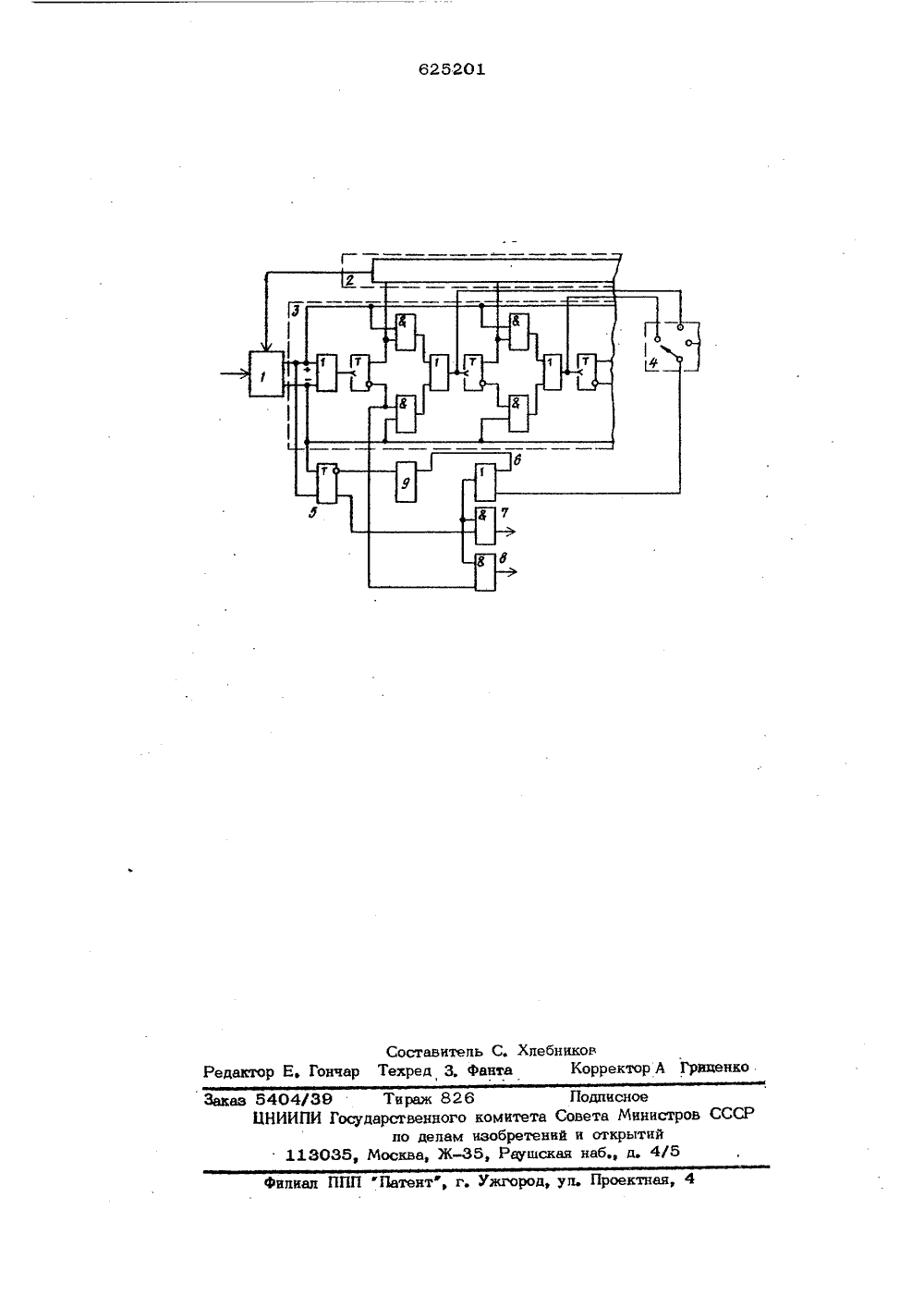

присоединением зая3/00 Гещдарстевннмй кюмнтв Саавта Минкстраа ССС па двлам нзвбрвтвннккорит Бюллетень35,) Опубликовано 25.06) Дата опубликован бар Д 1 681.32(72) Автори иаобретеии Т. Гиленко и И скип ов вител 54) УСТРОЙСТВО ДЛЯ ПЕРЕДСИГНАЛОВ В ДИС ЧИ АНАЛОГОВЫХЕТНОЙ ФОРМЕ пионенс азова- своими евер- еподс выментыдкптоиненом пок-схема предчертеже показа нуль-органа 1 а вателя (АЦП) 2, (памепьного)а знака 5, эпеИ 7 и 8 идифпедующим об, что устройствк управляющим Изобретение относится к автоматике и вычислительной технике и предназначено дия использовании в системах получения и передачи измерительной информации,Известноеустройство дпи передачи аналоговых сигнапов в дискретной форме не обладает повышенной точностью работы и аппаратурной простотой 111.Наиболее близким к изобретению техническим решением является устройство дпя передачи аналоговых сигналов в дискретной форме, содержащее ананого- . ,цифровой преобразователь, входы которого соединены с разрядными выходами реверсивного счетчика, и элемент ИЛИ, 1 также не обладающий достаточными. простотой и точностио работы из-за применения в блоке уменьшении избыточности запоминающих блоковкода и времени, что требует использования дополнительных 2 е блоков управления .12).Бель изобретения - повышение точнос ти и упрощение устройства.Достигается это темо содержит подключенный 23 входам реверсивного счет чика трехпоз ный нуль-орган, вход которого сое выходом анапого-цифрового преобр теля, триггер знака, соединенный входами с управляющими входами р сивного счетчика, переключатель, н вижные контакты которого связаны ходами сигналов поразрядного пере реверсивного счетчика, а подвижны одним входом элемента ИЛИ, и эпе И, стробирующие входы которых по чены к выходу элемента ИЛИ, соед нрго своим вторым входом с выхо триггера знака. пагаемого устройст:ва.Устройство состоит из лого-цифрового преобразо реверсивного счетчика 3 переключателя 4, тригге мента ИЛИ 6, элементов ,ференцирующей пеночки 9Устройство работает разом.Нупь-орган 1 открывает вход "сложение" реверсивного счетчика 3 при превышении входного сигнапа над сигналом обратной связи ипи, вход "вычитание" - в противоположной ситуации и закрывает оба входа при равенстве указанных сигналов с точностью, определяемой чувствитепьностью схемы сравнения. Таким образом, в пюбой момент времени на реверсивном счетчике 3 находится цифровой эквивалент преобразуемого сигнала, который можно считывать.Особого рассмотрения заслуживает формирование сигнала выборки отсчетов.В описываемом устройстве на перекпючатепь 4 заведены выходы схемы переноса из разряда в разряд. Этим переключателем производится выбор нужн ъго сигнала, Сигнап переноса в к-ый разряд свидетельствует о возрастании (пибо уменьшении) входного сигнала на 6 О к "- 2 ЬО, где ЬО - цена младшего разряда счетчика. Весь диапазон возможных изменений входного сигнала Омске. разбивается на число уровней -Д" - , и отсчет производится в момент пересечения сигналом этих уровнейТрехпозиционный нуль-орган 1 позвопяет зафиксировать момент прохождения входным сигналом экстремума и его характер. В этот момент происходит перекщочение 1 кана ов сложения" и "вычитания" реверсивного счетчика.Эту функцию выполняет триггер знака 5, который включен спедующим образомф на один вход триггера поступают сигналы с шины "сложение", на друной - с шины "вычитание. При перекшо,чении каналов он меняет состояние.Входы триггера знака и переключатепя объединяютсн элементом ИЛИ 6, на: выходе которого образуются сигналы выборки отсчета, поступающие на стробирование двух ,выходных эпементов И 7 и 8. Есци иметь информацию о знаке первой нроиэводной сигнала в момент выборки и "метки" экстремапьных значений то вепичину ординаты сигнала можно восстановить по следующей формуле,.ьа - ьОЬ, где О - амппитуда О-сй выборкипо - копичество:выборок с попожитепьной производной,в .интервале от первой до р-ной выборки; О - то же, с отрицательной производ ной, причем с(+бф О,Таким образом, в данной схеме, осуществляющей адаптацию к первой производной, регистрируется лишь знак первой производной в момент отсчета и депаютси метки экстремальных значений. В описываемом устройстве, где в, качестве сигнапа выборки взят сигнал переноса в 1 Ок-ый разрял счетчика, однозначно судить о знаке производной можно по значению младшего разряда счетчика. Перенос в к-ый разряд счетчика происходит в ситуации, когда при сложении все раэряды до к-го устанавниваются в "нуль, а при вычитании - в "единицу" (идет перенос через все младшие кразряды), и таким образом, "0" младшего разряда свидетельствует о положитепьном знаке производной, а "1" - об отрицатепьном.формула изобретения25 Устройство для передачи аналоговыхсигналов в дискретной форме, содержащее анапого-цифровой преобразоваФепь,входы которого соединены с разряднымивыходами реверсивного счетчика, и эпе- ЗО мент ИЛИ, о т и и ч а ю щ е е с ятем, что, с цепью повышения точности иупрощения устройства, оно содержит 1 подкпюченный к управляющим входам реверсивного счетчика трехпозиционный нульЗ 5 орган, вход которого соединен с выходоманалого-цифрового преобразоватепя, триг"гер знака, соединенный своими входамис управляющими входами реверсивногосчетчика, перекщочатепь, неподвижжае 40 контакты которого связаны с выходамисигналов поразрядного переноса реверсивного счетчика, а подвижный - с одним входом элемента ИЛИ, и эпементы И, стробирующие входы которых подключены к 45 выходу элемента ИЛИ, соединенного своим вторым входом с выходом триггеразнака.Источники информации, принятые вовнимание при экспертизе:1, Заявка Мо 1820812,кп. 6 06 Р 3/00,1973, по которойвыда 3 о,поножительйое решение.2, Авторское свидетельство СССРЫ 195209, Кп. 5 06 Р: 3/00венного ком делам изо а, Ж,исноеа Министров СССРкрытий, д. 4/5 Подл тета Совет ретений и от аушская наб
