Устройство для базирования и вращения деталей типа колец

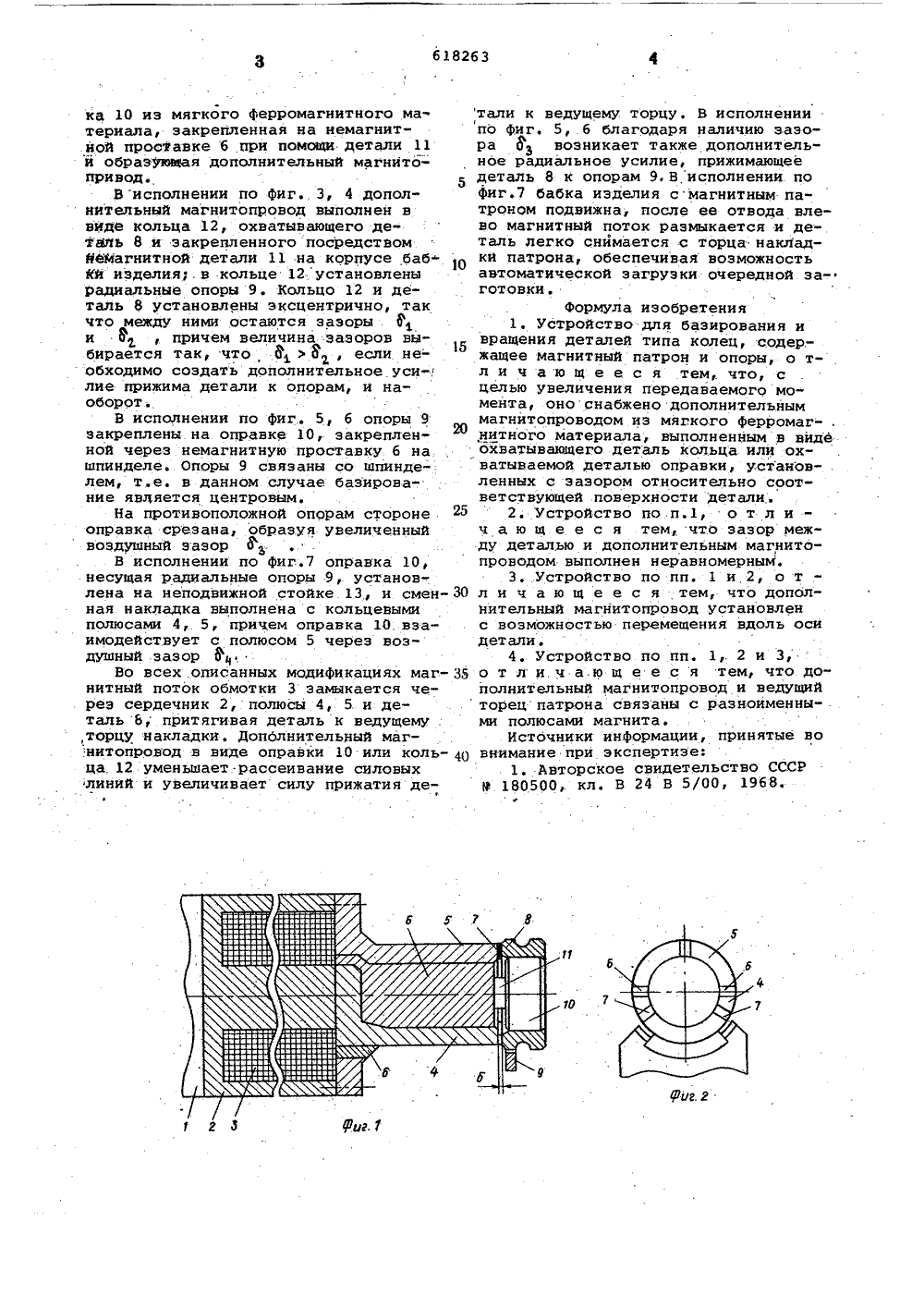

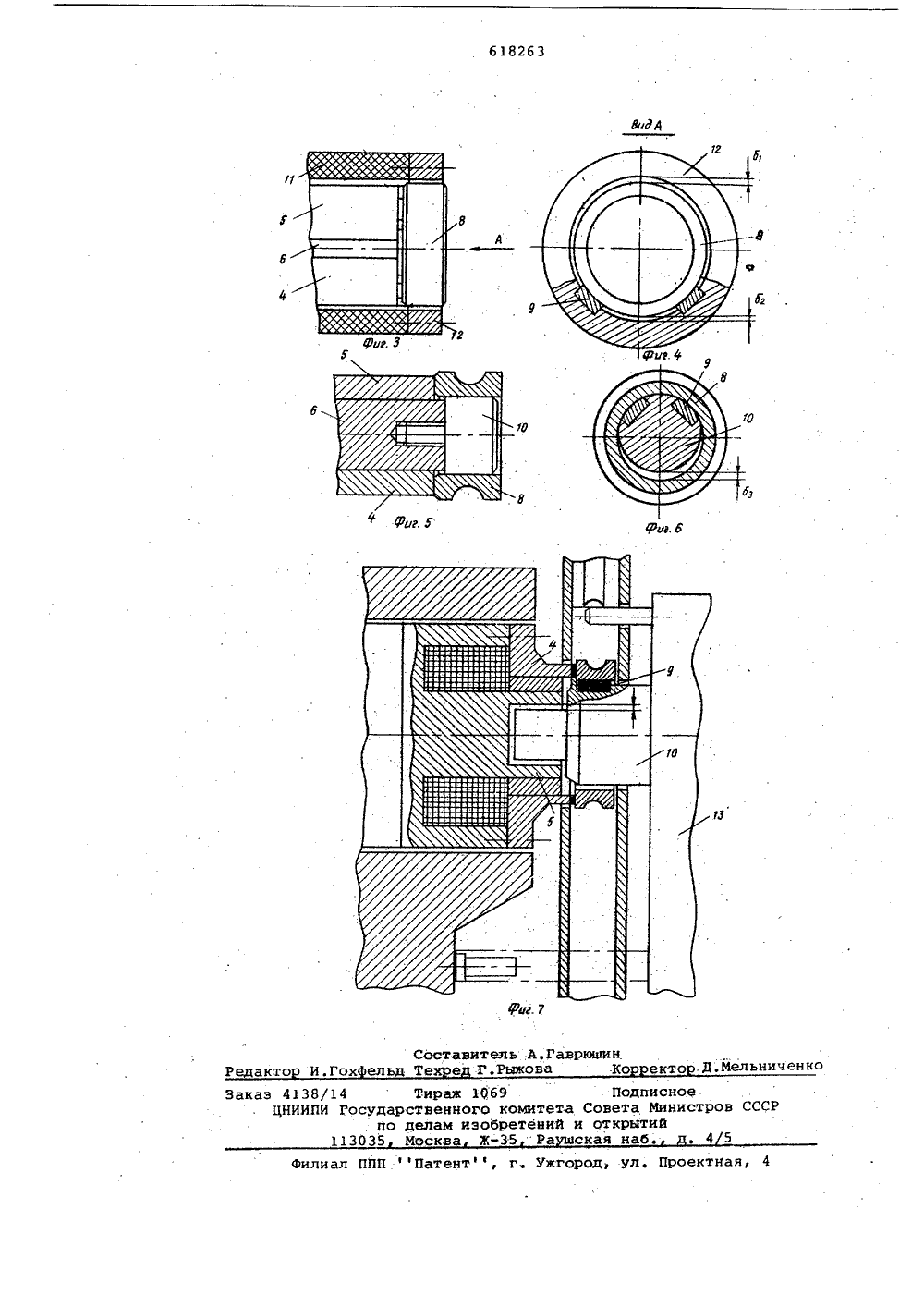

ОПИСАНИ ИЗОБРЕТЕНИЯ Сафз Советских Социапнстнчесиих Респубпии(51) М. Кл. сФВ 24 В 5/00 Государственный комитетСовета Министров СССРпо делам изобретенийи открытий(45) Дата опубликования описания 2406,78(71) Заявитель Специальное конструкторское бюро шлифовального оборудования(54) УСТРОЙСТВО ДЛЯ БАЗИРОВАНИЯ И ВРАЩЕНИЯ детАлей типА кОлецИзобретение относится к станкостроению и может быть использовано в станках дйя бесцентровой обработки деталей типа колец.Известно устройство для базирования и вращения деталей типа колец,содержащее магнитный патрон и опоры 211,В известном устройстве величинапередаваемого на деталь момента относитЕльно невелика, особенно при обработке деталей с малой площадью поперечного сечения базового торца(кольца подшипников сверхлегких серийи миниатюрных подшипников),Целью изобретения является увеличение передаваемого момента.Для этого предлагаемое устройствоснабжено дополнительным магнитопроводом иэ мягкого ферромагнитного материала, выполненным в виде охватывающего деталь кольца или охватываемой деталью оправки, установленныхс зазором относительно соответствующей поверхности детали, Зазор междудеталью и дополнительным магнитопроводом может быть выполнен неравномерным) дополнительный магнитопроводможет быть установлен с воэможностьйперемещения вдоль оси детали; дополнительный магнитопровод и ведущий торец патрона могут быть связаны с разноименными полюсами магнита,На фиг. 1 и 2 представлены соответственно продольный разрез и вид сторца модификации устройства для базирования и вращения колец с бесцентровым базированием на радиальныеопары по периферии; на фиг, 3 и 4аналогичные виды другой модификациидля бесцентровой обработки с базированием по периферии, на фиг. 5 иб - модификации для центровой обработки с базированием по отверстию;на фиг. 7 - модификаций для автоматического станка с подвижной бабкойизделия.На шпинделе 2 (фиг. 1, 2) бабкиизделия закреплен магнитный патрон,состоящий из сердечника 2, в кольцевой проточке которого смснтированаобмотка 3, сменной накладки с полюсами 4 и 5 и немагнитной проставкой б. На ведущем торце сменной накладки закреплены износоустойчивыеэлементы 7, например пластинки изтвердого сплава, к которым примыкаетсвоим плоским базовым торцом обрабатываемая деталь 8, базируемая по периферии на радиальные. опоры 9. В отверстии детали 8 размещена оправ618263 иБ ка 10 из мягкого ферромагнитного материала, закрепленная на немагнитной проотавке 6 при помощи детали 11 и образуинщая дополнительный магнитопривод.В исполнении по фиг. 3, 4 дополнительный магнитопровод выполнен в виде кольца 12, охватывающего детжь 8 .и эакренленного посредством Фемагнитной детали 11 на корпусе баб ки изделия;. в кольце 12 установлены радиальные опоры 9. Кольцо 12 и деталь 8 установлены эксцентрично, так что между ними остаются зазоры У 1 и Р , причем величина зазоров выбирается так, что У 1 ) 8, если необходимо создать дополнительное уси-. лие прижима детали к опорам, и наоборот.В исполнении по фиг. 5, 6 опоры 9 закреплены на оправке 10, закрепленной через немагнитную проставку 6 на шпинделе. Опоры 9 связаны со шпинделем, т.е. в данном случае базирование является центровым.На противоположной опорам стороне оправка срезана, образуя УВеличеНный воздушный зазор УзВ исполнении по фиг,7 оправка 10, несущая радиальные опоры 9, установлена на неподвижной стойке.13, и сменная накладка выполнена с кольцевыми полюсами 4,. 5, причем оправка 10.взаимодействует с полюсом 5 через воздушный зазор У.Во всех .описанных модификациях магнитный поток обмотки 3 замыкается че. рез сердечник 2, полюсы 4, 5 и деталь Ь, притягивая деталь к ведущему . ,торцу накладки, Донолнительный маг.нитопровод в виде оправки 10 или кольца. 12 уменьшает. рассеивание силовых линий и увеличивает силу прижатия де 1 тали к ведущему торцу. В исполненийпо фиг. 5, 6 благодаря наличию зазора У возникает также дополнительное радиальное усилие, прижимающее5 деталь 8 к опорам 9. В исполнении поФиг,7 бабка изделия с магнитным патроном подвижна, после ее отвода влево магнитный поток размыкается и деталь легко снимается с торца накладки патрона, обеспечивая воэможностьавтоматической загрузки очередной за-готовки.Формула изобретения1, Устройство для базирования ивращения деталей типа колец, содер.- жащее магнитный патрон и опоры, о тл и ч а ю щ е е с я тем,. что, сцелью увеличения передаваемого момента, оно снабжено дополнительныммагнитопроводом из мягкого ферромаг-,,нитного материала, выполненным в видеохватывающего деталь кольца или охватываемой деталью оправки, установ- .ленных с зазором относительно соответствующей поверхности детали252. Устройство по.п.1, о т л ич а ю щ е е с я тем, что зазор между деталью и дополнительным магнитопроводом выполнен неравномерный,3. Устройство по пп. 1 и 2, о т30 л и ч а ю щ е е с я тем, что дополнительный магнитопровод установленс возможностью перемещения вдоль осидетали,4. Устройство по пп. 1,. 2 и 3,ЗБ о т л и.ч а.ю щ е е с я тем, что до"полнительный магнитопровод и ведущийторец патрона связаны с разноименны- .ми полюсами магнита,Источники информации, принятые во40 внимание при экспертизе:1. Авторское свидетельство СССРФ 180500,. кл. В 24 В 5/ОО, 1968.1 ираж 1069ственного ко делам иэобре Москва ЖПодписноЕсвета Министров ССоткрйтийая наб. . 4 5 тета Сний иРа ск
