Устройство для базирования и вращения колец подшипников качения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 931399
Автор: Елескин
Текст

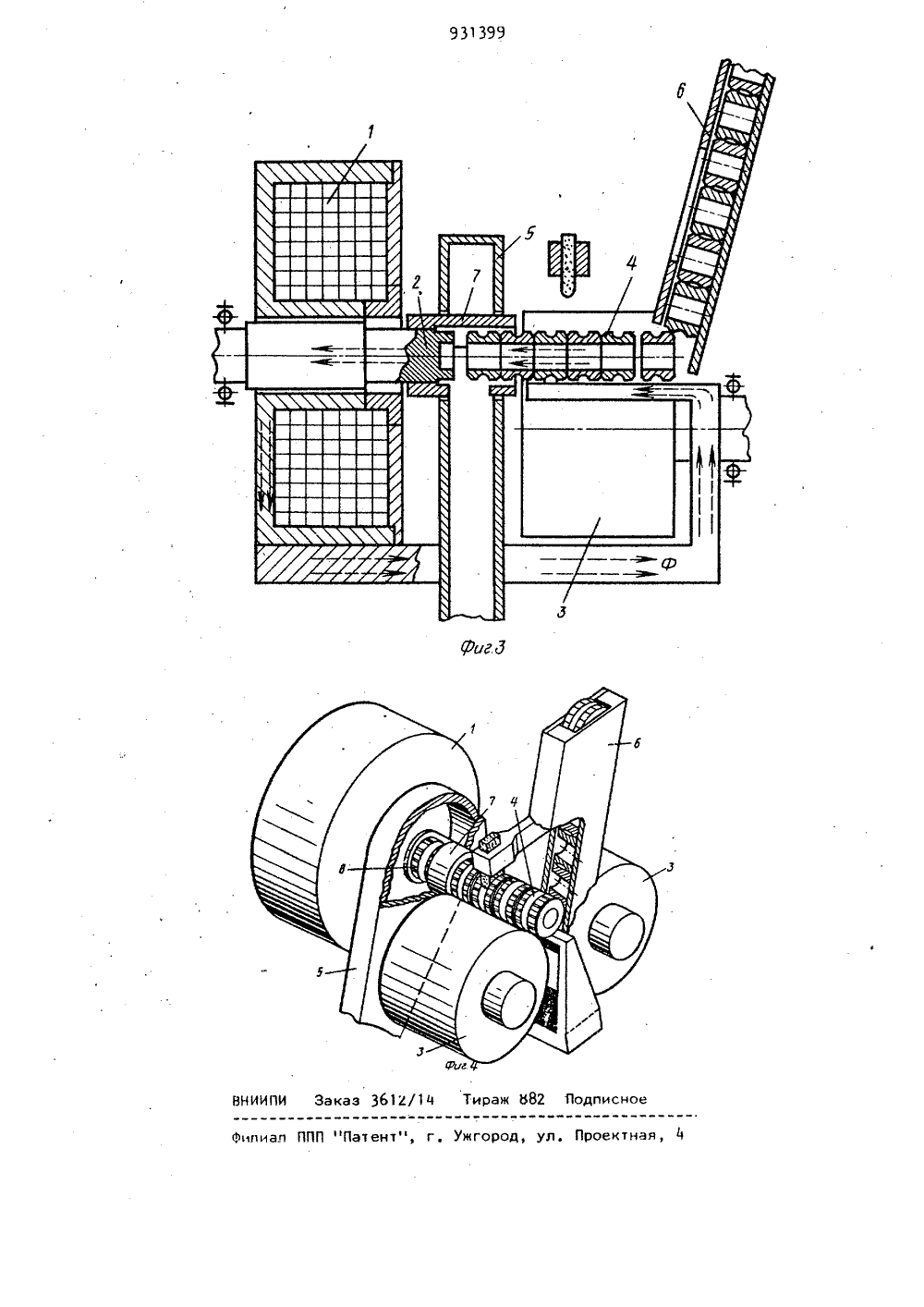

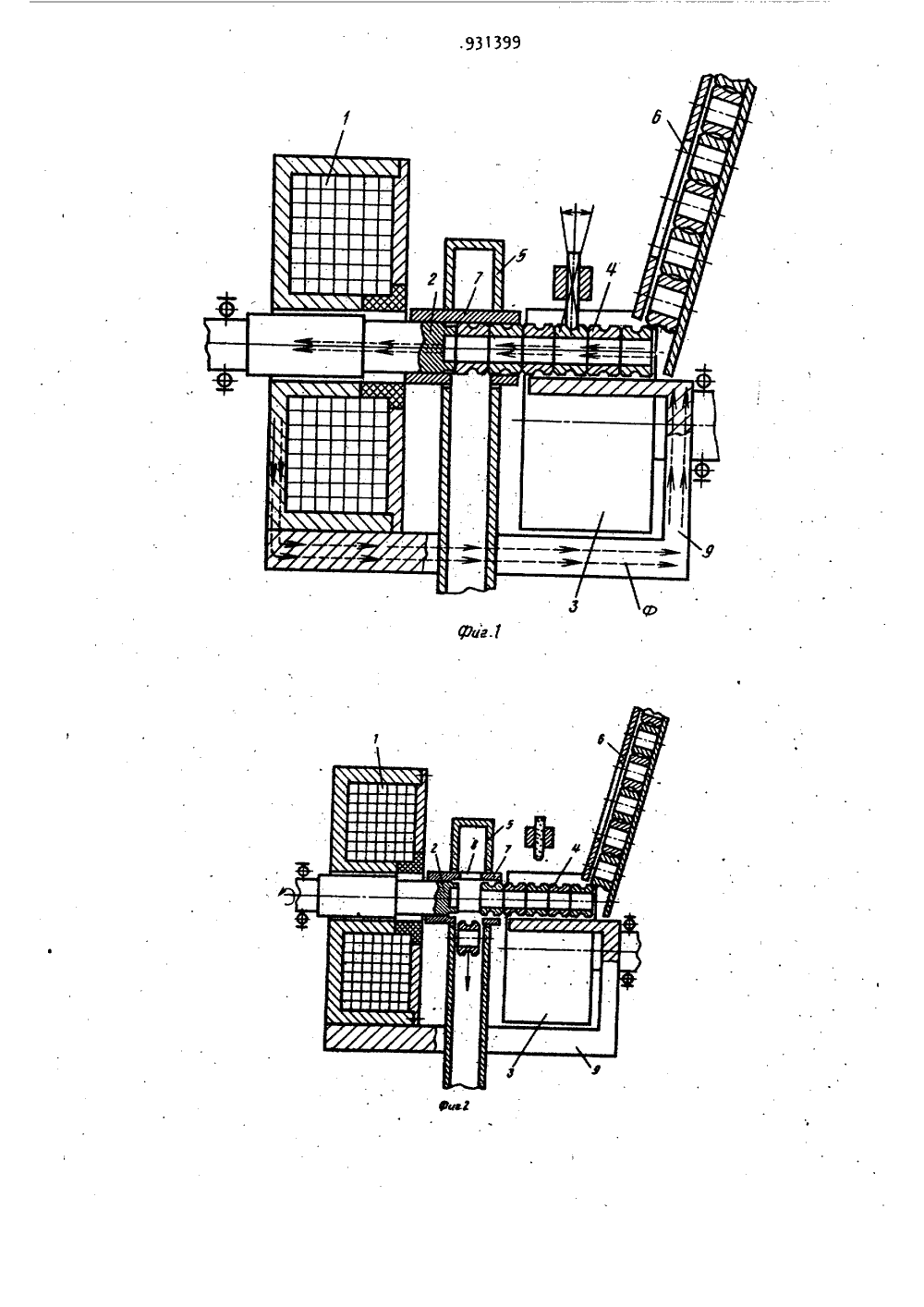

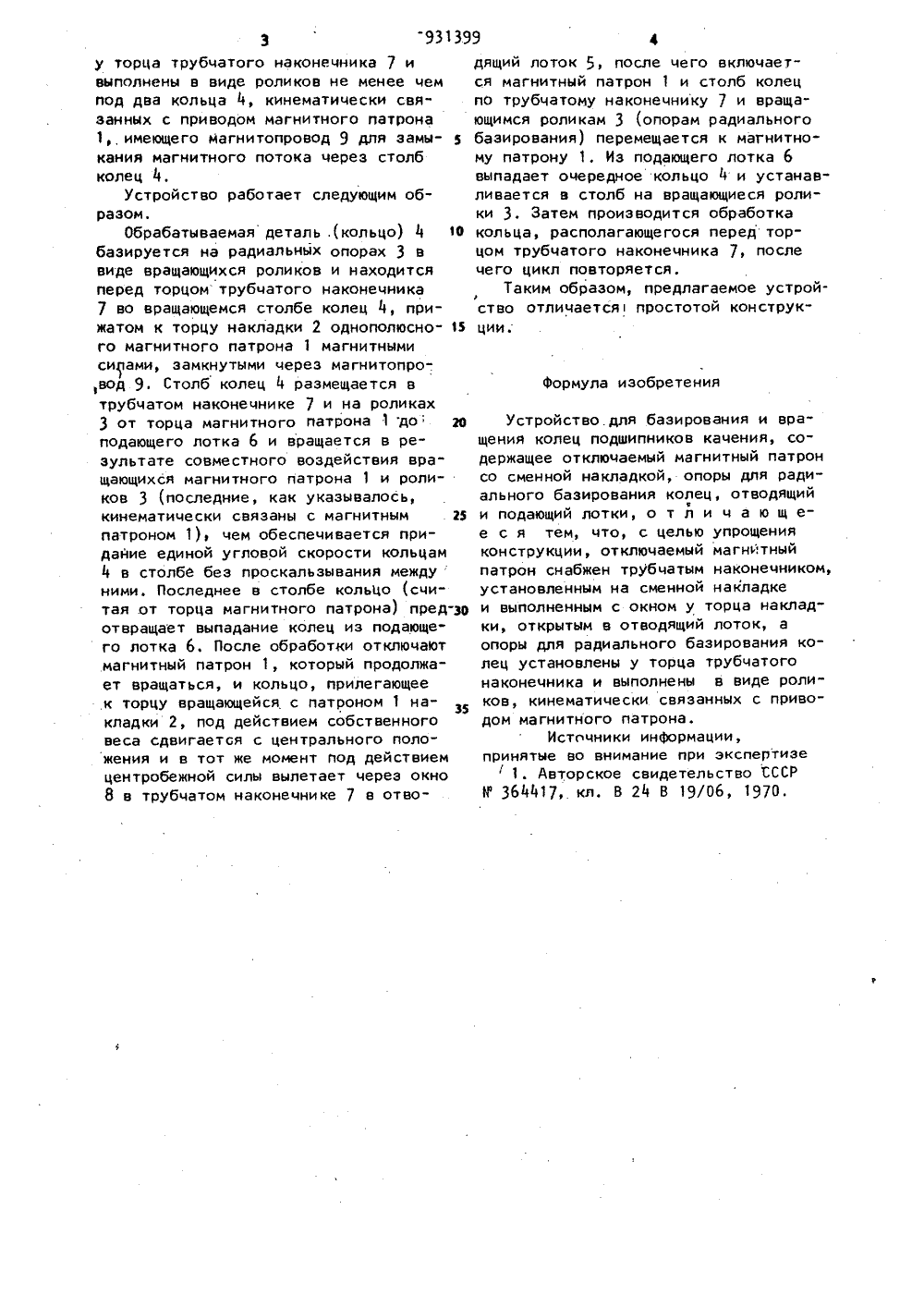

(54) УСТРОЙСТВО ДЛЯ БАЗИРОВАНИЯ И ВРАЩЕНИЯ КОЛЕЦ ПОДШИПНИКОВ КАЧЕНИЯИзобретение относится к устройст ,вам для базирования и вращения деталей типа колец приборных подшипников и может быть использовано в подшипниковой промышленности,Известно устройство для базирования и вращения колец подшипников качения, содержащее отключаемый магнит-. ный патрон со сменной накладкой, отводящий и подающий лотки 1 1.Недостатком известного устройства является сложность конструкции. Цель изобретения - упрощение конструкции устройства.Укаэанная цель достигается тем, что отключаемый магнитный патрон снабжен трубчатым наконечником, установленным на сменной накладке и выполненным с окном у торца накладки, открытым в отводящий лоток, а опоры для радиального базирования колец установлены у торца трубчатого нако нечника и выполнены в виде роликов,кинематически связанных с приводом- магнитного патрона.На фиг.1 изображено устройство в процессе обработки кольца; на фиг.2- то же, в момент выгрузки кольца; на .фиг.3 - то же, в момент загрузки кольца; на фиг.4 - то же, в аксонометрии.. Устроиство включает отключаемыи однополюсный магнитный патрон 1 со сменной накладкой 2, опоры 3 для радиального базирования колец 4, смещенные по оси, отводящийи подающий 6 лоть ки. Отключаемый магнитный патрон снабжен трубчатым наконечником 7, имеющим внутренний диаметр больший диаметра детали. Наконечник 7 установлен на сменной накладке 2 и выпол" нен с окном 8 у торца накладки 2, превышающим размеры детали, открытым в отводящий лоток 5, Наконечник 7 . имеет вылет от торца, равный ширине двух деталей, а опоры 3 для радиаль" ного базирования колец 4 установлены931399 адящий лоток , после чего включаетем ся магнитный патрон 1 и столб колецпо трубчатому наконечнику 7 и вращав ющимся роликам 3 (опорам радиального ы- З базирования) перемещается к магнитному патрону 1, Иэ подающего лотка 6выпадает очередное кольцо 4 и устанавливается в столб на вращающиеся ролики 3. Затем производится обработка10 кольца, располагающегося перед торцом трубчатого наконечника 7, после я чего цикл повторяется.Таким образом, предлагаемое устрой- и- ство отличается простотой конструко ции. формула изобретения 3у торца трубчатого наконечника 7 ивыполнены в виде роликов не менее чпод два кольца 4, кинематически свяванных с приводом магнитного патрон1 имеющего магнитопровод 9 для замкания магнитноо потока через столбколец 4,Устройство работает следующим образом.Обрабатываемая деталь,(кольцо) 4базируется на радиальных опорах 3 ввиде вращающихся роликов и находитсперед торцом трубчатого наконечника7 во вращающемся столбе колец 4, пржатом к торцу накладки 2 однополюснго магнитного патрона 1 магнитнымисилами, замкнутыми через магнитопро,вод 9. Столб колец 4 размещается втрубчатом наконечнике 7 и на роликах3 от торца магнитного патрона 1 до щподающего лотка 6 и вращается в результате совместного воздействия вращающихся магнитного патрона 1 и роликов 3 (последние, как указывалось,кинематически связаны с магнитным 2 Зпатроном 1) чем обеспечивается придание единой угловой скорости кольцам4 в столбе без проскальзывания междуними. Последнее в столбе кольцо (счи"тая .от торца магнитного патрона) пред-Звотвращает выпадание колец из подающего лотка 6. После обработки отключаютмагнитный патрон 1, который продолжает вращаться, и кольцо, прилегающеек торцу вращающейся с патроном 1 накладки 2, под действием собственноговеса сдвигается с центрального положения и в тот же момент под действиемцентробежной силы вылетает через окно8 в трубчатом наконечнике 7 в отвоУстройство.для базирования и вращения колец подшипников качения, содержащее отключаемый магнитный патронсо сменной накладкой, опоры для радиального базирования колец, отводящий9и подающий лотки, о т л и ч а ю щ ее с я тем, что, с целью упрощенияконструкции, отключаемый магнитныйпатрон снабжен трубчатым наконечником,установленным на сменной накладкеи выполненным с окном у торца накладоткрытым в овдящй от,опоры для радиального базирования колец установлены у торца трубчатогонаконечника и выполнены в виде роликов, кинематически связанных с приводом магнитного патрона.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 364417, кл, В 24 В 19/06, 1970.
СмотретьЗаявка
2941555, 16.06.1980
заявитель УСТРОЙСТВО ДЛЯ БАЗИРОВАНИЯ И ВРАЩЕНИЯ Изобретение относится к устройствам для базирования и вращения деталей тира колец приборных подшипников и может быть использов-ано в подшипни ковой промышленности. Известно устройство для базирования и вращения колец подшипников качения, содержащее отключаемый магнит ный патрон со сменной накладкой, отводящий и подающий лотки tl Недостатком известного устройства является сложность конструкции. Цель изобретения упрощение конструкции устройства. Указанная цель достигается тем, что отключаемый магнитный патрон снабжен трубчатым наконечником, установленным на сменной накладке и выполненным с окном у торца накладки открытым в отводящий лоток, а опоры для радиального базирования колец установлены у торца трубчатого наконечника и выполнены в виде роликов. В. Г. Елескин КОЛЕЦ ПОДШИПНИКОВ КАЧЕНИЯ кинематически связанных с приводом магнитного патрона. На фиг. 1 изображено устройс во в процессе обработки кольца; на фиг. 2 то же, в момент выгрузки кольца; на. фиг. З то же, в момент загрузки кольца; на фиг. то же, в аксонометрии. Устройство включает отключаемый однополюсный магнитный патрон 1 со сменной накладкой 2, опоры 3 для радиального базирования колец 4, смещенные по оси, отводящий 5 и подающий 6 лотки. Отключаемый магнитный патрон 1 снабжен трубчатым наконечником 7 имеющим внутренний диаметр больший диаметра детали. Наконечник 7 установлен на сменной накладке 2 и выполHiSH с окном 8 у торца накладки 2, превышающим размеры детали, открытым в отводящий лоток 5 Наконечник 7 имеет вылет от торца, равный ширине двух деталей, а опоры 3 для радиального базирования колец А установлены
ЕЛЕСКИН ВАЛЕРИЙ ГЕННАДИЕВИЧ
МПК / Метки
МПК: B24B 19/06
Метки: базирования, вращения, качения, колец, подшипников
Опубликовано: 30.05.1982
