Устройство для формирования символов

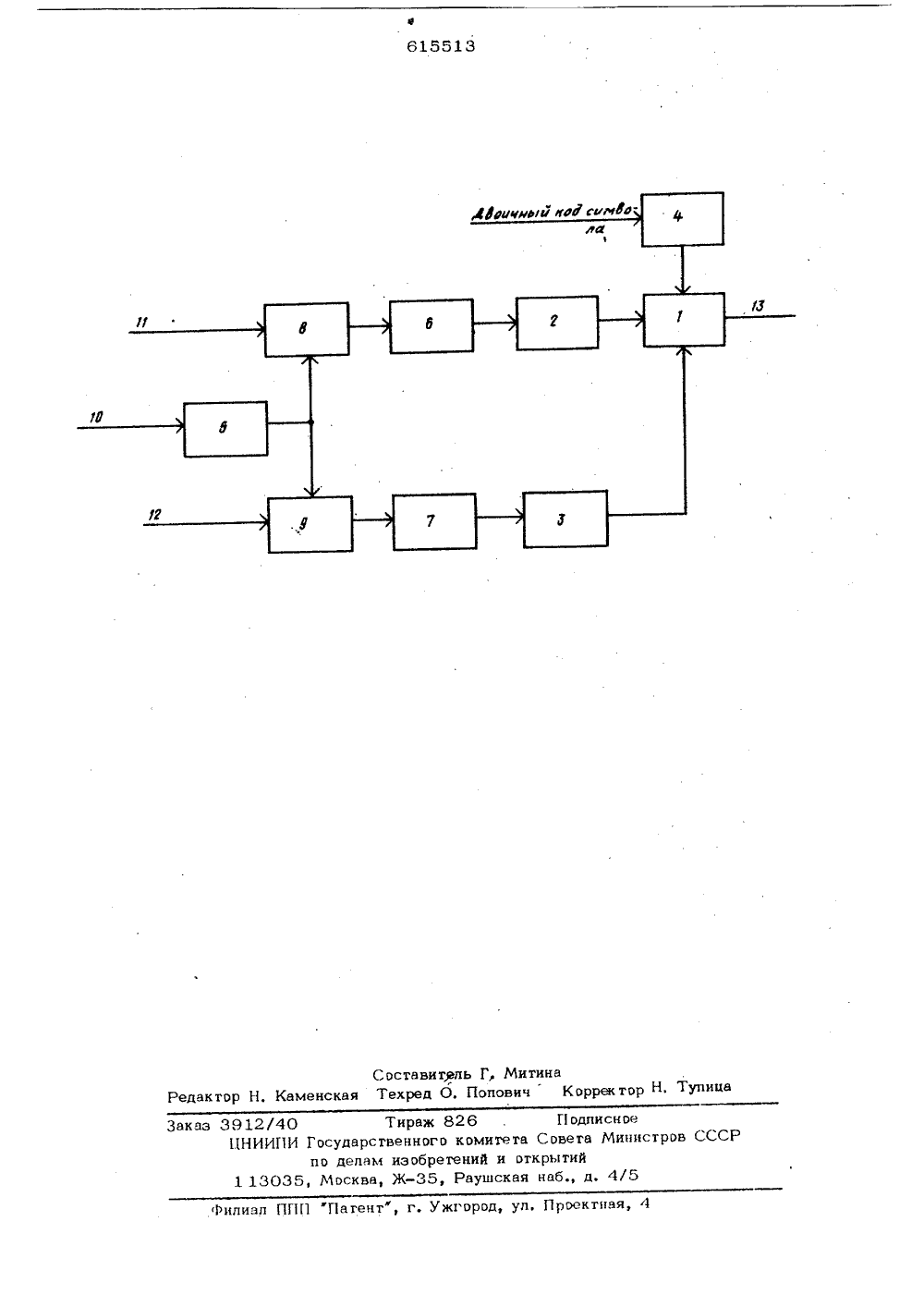

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских РеспубликДополнительное к авт. свил-ву 2) Зая 242 5058/18-24 но 01.12.7 прис инением заявки5/20 осударственный хамит Совета Министров ССС по делам изобретенийи открытий 23) Приоритет -43)Опубликовано 15 07,78,Бюллетень Ие 681.32 7.1 1(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАН СИМВОЛОВ леспи гель пьзован техники и системах быть исения, привлении возжеобра меняемь навигации, в упением и сг о ах вывода5 Эта цель дости ройство введены д четвертый дешифр соединен с первымется тем, что в усга д геля часготь ор вход когорого ом устройства, с первыми вхоод вых оогветственно дами дкогоргьемузаныНа елителей вторые входывторому и тре, а выходы св и счетчиками. то о подкпю к йс входам уст соотве тс г шик ергеже приведе струк турна Изобретение относится к обп душным движ у р йств ЭВМ.Известны устройства дпя формирования символов, содержвшие блок памяти, соединенный через усилители и дешифрвторы соответственно с регистром и счетчиком, генератор импульсов, элементы совпадения, элементы задержки 1Известно также устройство, содержащее входы устройства и блок памяти, два входа которого соединены через двв дешифратора .соответственно с двумя счетчиками,15 третий вход - с третьим дешифрагором, а выход блока памяти подключен к выходу устройства 2Недостатком такого устройства являет 20 ся п ос тоя нный размер из ображ ения символ. ла на экране индикатора, Дпя получения увеличенного изображения любого симвопа на экране индикатора, необходимо применять новую матрицу постоянного запоминаюшего устройства с большим числом э ментов разложения, а следовательно необходимо применение счетчиков строк и элементов разложения с большим коэффициентом деления, что ведет к увеличению числа разрядов счетчиков, дешифрагоров строк и элементов разложения, а следовательно и к значительному увеличению объема аппаратуры.Белью изобретения является расширение области применения устройства за счт изменения размеров изображения символов электроннолучевой трубки,лл,Л ЧР 1 Л 1 ГРЯ Устройство содержит блок памяти 1, дешифраторы 2, 3, 4, 5, счетчики 6, 7, депитепи частоты 8, 9, входы устройства 10, 11, 12, выход устройства 13,Устройство работает следующим образ ом. На вход четвертого дешифратора 5 поступает двоичный код. С четвертого дешиф ратора 5 сигналы поступают на управляющие входы делителей частоты 8 и 9 та О ким образом, что коэффициенты деления этих депитепей устанавливаются всегда равными друг другу. Пусть коэффициенты депения делителей15 частоты 8 и 9 равны единице. Таким образом, на вход первого счетчика 6 поступает сигнал с частотой строк, а на вход второго счетчика 7 сигнал с частотой элементов разложения. Первый дешифратор 2 и второй дешифратор 3, подключенные ,соответственно к выходу первого счетчика 6 и второго счетчика 7, формируют .имнупьсы опроса матрицы блока памяти 1 по строкам и эпементам разложения.На вход третьего дешифратора 4 поступает код символа. Дешифрованные импульсы поступают на вход матрицыбпока памяти 1 и осуществляют выборку требуемой матрицы блока памяти 1.Матрица блока памяти 1 представляет собой набор,матриц символов. Горизонтальные шины матриц являются шинами подачи опрашиваюших импульсов и соответствуют горизонтальным линиям3 растра. Вертикальные шины матриц явпяются шинами подачи опрашиваюших импупьсов и соответствуют линиям эпементов разложения телевизионного иэображения на строке. Происходит одновремен 40 ный опрос всех матриц блока памяти 1. Сигналы управления выбором матрицы блока памяти 1 разрешают. прохождение на выход устройства видеоимпупьсов с требуемой матрицы блока памяти 1,Таким образом реализуются видеоимпупьсы, которые однозначно определяют изображение символа на экране индикато ра. Причем прикоэффициентах деления депитепей частоты 8 и 9 равных единице, размер изображения симвопа попу- чается наименьшим при выбранном размере матрицы блока памяти.Пусть теперь коэффициенты деления депитепей частоты 8 и 9, устанавливае-. мые сигналами с четвертого дешифратора 5, равны двум. Таким образом на вход первого счетчика 6 поступает сигнап с частотой строк, подепенной на два. опрашивают каждую горизонтальную шину матрицы бпока памяти в течение двух строк, то есть каждая строка матрицы блока памяти отображается на двух строках растра и размер изображения повертикали увеличивается вдвое.На вход второго счетчика 7 поступает сигнал с частотой элементов разложения, поделенной на два, следовательно каждая вертикальная шина матрицы блока памяти 1 опрашивается импульсами вдвое длиннее, чем при коэффициенте депения делитепей частоты 8 и 9, равных единице. Таким образом, размер изображения символа по строке становится вдвое больше, а след ова тепьн о и размер из ображения всего символа становится больше в два раза. Предлагаемый генератор символов позвопяет. оперативно изменять размер иэображения символа на экране индикатора получать изменяющиеся размеры изображения символа без существенного увеличения объема, аппаратуры более попно испопьзовать функциональные возможности, заложенные в одной матрице ПЗУ. формула изобретения Устройство дпя формирования символов содержащее входы устройства и блок памяти, два входа которого соединены через два дешифратора соответственно с двумя счетчиками, третий вход, - с третьим дешифратором, а выход блока памяти подключен к выходу устройства, о т и и ч аю ш е е с я тем, что, с цепью расширения области применения устройства за счет изменения размеров иэображения символов на экране электроннолучевой трубки, в него введены два делителя ча тоты и четвертый дешифратор, вход которого соединен с первым входом устройства, а выход-соответственно с первыми входами депитепей частоты, вторые входы которого подключены ко второму и треть- . ему входам устройства, а выходы связаны с соответствующими счетчиками. Источники информации, принятые во внимание при экспертизе: 1. Авторское свидетельство СССР М 257866, кп.(06 А 3/14 1969. 2. Авторское свидетепьство СССР615513 Составитель Г, Митинадактор Н, Каменская Техред О. ПоповичКорректор Н Туп 82 о к П одлис ир е истров СС венно эо пиал ПГ 1 П "Патент", г, Ужгород, ул. Проектная, 4 з 3912/40 1 НИИПИ Государ по дела 1 13035, Москв
