Устройство для валки, пакетирования и транспортирования деревьев

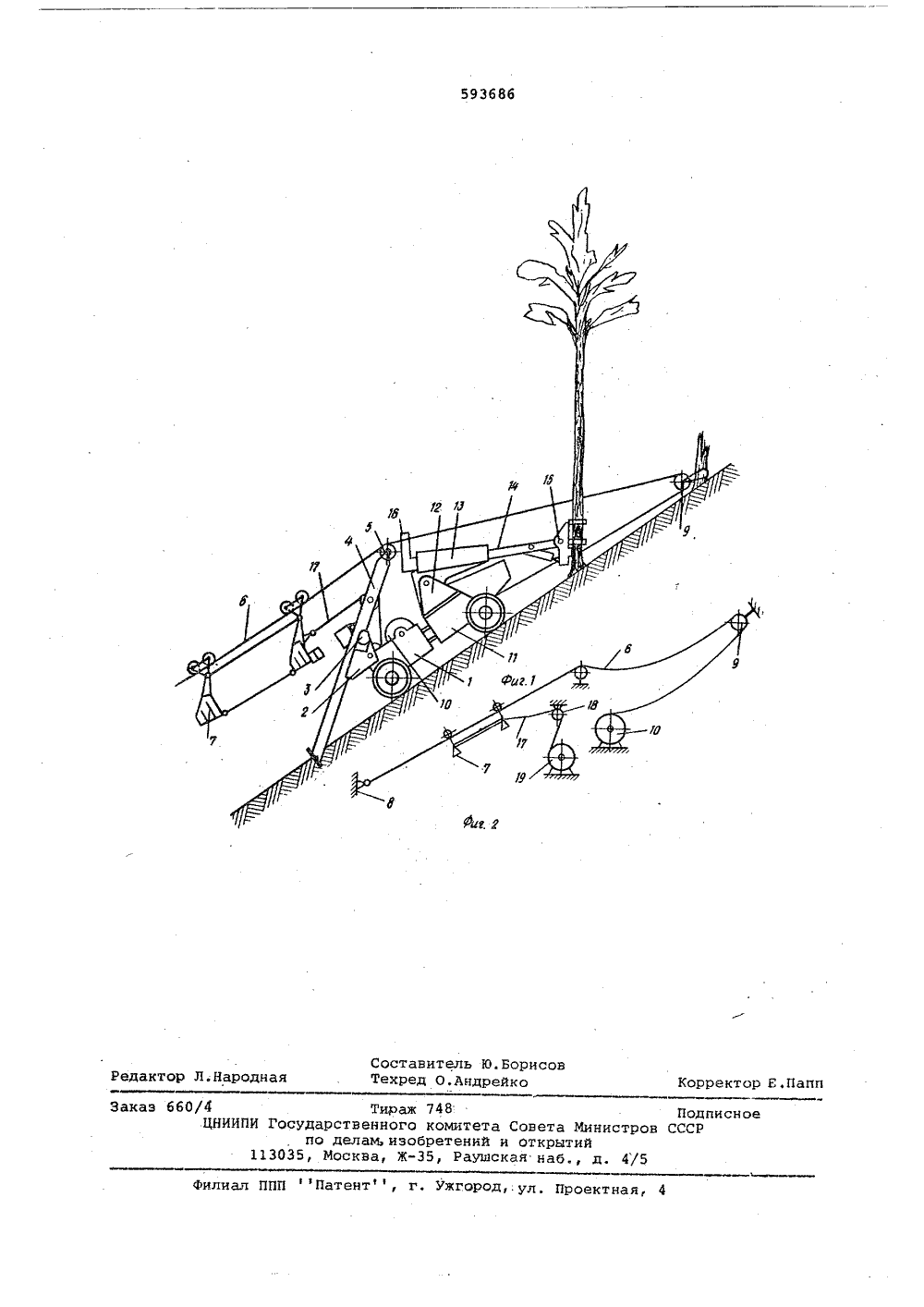

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскик Социалистичесиитт Республик(61) Дополнительное к авт, свил-ву(22) Заявлено 0812,76 (2) 2426998/29-1 51) М, Кл, А 01 Й 23/08 В 65 4 67/12 оотааротоенный ноюнтотВонота Мнннотроо ССОРно долавв нзобротоннйн отнрытой.Н.Шабали Н.Гарькуша, Л.А.Занегин, В.Н.Конши Иркутский филиал Центрально и проектно-конструкторскогои энергетики лесной промышл(7) Заявите УСТРОЙСТВО ДЛЯ ВАЛКИ, ПАКЕ И ТРАНСПОРТИРОВАНИЯ ДЕРЕВЬ 54 АНИ боты, например, в момент обрыва тягово-несущего каната,Целью изобретения является обеспечение безопасности работы на горныхлесосеках и лесосеках со слабой несущей способностью грунтов.Это достигается тем, что на однойсторонесамоходного шасси шарнирносмонтирован рычаг со штангой, на внем конце которой установлен блок, ана другой стороне самоходного шассирасположена цапфа с прикрепленным кней кронштейном, снабженным двуплечим рычагом, к которому присоединена балка с упором, а захватно-срезающий механизм установлен на этойбалке.На фиг. 1 схематически изображеноустройство для валки, пакетированияи транспортирования деревьев 1 нафиг. 2 - схема канатной трелевочнойустановки.Устройство содержит самоходноешасси 1, к которому при помощи поворотного рычага 2 посредством гидромотора 3 присоединена штанга 4, в рабочем положении один конец которойопирается на грунт, а на другом уста,новлен блок 5. Через блок проходит 30 несущий канат 6, на который навешена: ерх 2 Ь с присоелинением заявкиИзобретение относится к лесозаготовительной промышленности и можетбыть использовано при освоении горныхлесосек,и лесосек со слабой несущейспособностью грунта.Известны устройства для валки, па"кетирования й транспортирования деревьев, содержащие шасси, на которомустановлена стрела с захватно-срезаю.щим устройством 1,Такое устройство выполняет валку,йакетирование и транспортирование деревьев тоько на равнинных лесосеках,именующих достаточную несущую способ-.ностьгрунтов для передвижения гусеничных или колесных. движителей . Нагорных лесосеках и лесосеках со слабой несущей способностью грунтов такоеустройство неприменимо.Найболее близким решением по тех"нической сущности и достигаемому результату является устройство для валки, пакетирования и транспортированиядеревьев, содержащее самоходное шассиустановленными на нем захватно-среэающим механизмом и канатно-треле- .вочной установкой с кассетой для, транспортирования деревьев 21.Однако такое устройство не обеспечивает необходимой .безопасности ранаучно-исследовательскогститута механизацииенностикассета 7. Один конец несущего каната закреплен на опоре 8, а другойчерез блок 9 соединен а тяговым барабаном 10, К передней части шассипри помощи цапфы 11 присоединен кронштейн 12, конец которого взаимодействует с двуплвчим рычагом 13, В пазрычага встанлена балка 14, на одномконце которой установлен эахватносрезающий механизм 15, а на другомупор 16 для выравнивания комлей деревьев в кассете. Последняя удерживается вспомогательным канатом 17,который через блок 18 соединен с барабаном 19,Работа устройства осуществляетсяследующим образом.Предварительно монтируют канатнотрелевочную установку, Для передвижения вверх по склону включают тяговыбарабан 10 и шасси 1, подтягиваясь на 2 Оканате захватно-срезающим механизмом15 с помощью балки 14, установленнойс возможностью перемещения: в пазахднуплечего рычага 13 параллельно продольной оси шасси, валит: деревья на 6упор 16 и передает их в кассету 7. ПРИ фэтом устойчивость устройства обеспечивается штангой 4, которая перемещается в поворотном рычаге 2 гидромотором 3 из трачспортного в рабочее 80положение, пока ее конец не войдет. во взаимодействие с грунтом.По мере накопления деревьев нкассете упором 16 .выравниваются ихкомли, а затем, ослабляя вспомога- .тельный канат 17, спускают кассету 7по несущему канату 6 к опоре 8 напогрузочную площадку. После разгрузки кассета 7 барабаном 19 возвращается в исходное положение и производится вновь валка, укладка, а затем и транспортирование пачки деревьев.Наличие штанги, взаимодействующейн момент работы с грунтом, позволит обезопасить процесс машинной валки, пакетирования и транспортирования деревьев с горных лесосек, а манипулятор,выполненный в виде днуплечего рычага, в пазы которого нставлена бал 1 ка с захватно-среэающим механизмом и упором, полностью механизирует валку и качественную укладку деревьев в кас. сету для дальнейшего их транспортирования.Применениетакого устройства позволит , поднять на 100 уровень ме- ханизации работ по безопасной заготовке деревьев на горных лесосеках и на лесосеках с малой несущей способ ностью грунта. формула изобретенияустройство для валки, пакетирования и травспортирования деревьев,содержащее самоходное шассис установленными на неМ захватно-срвэающим:.механизмом, и канатно-трелевочной установкой с кас; сетой для трайспортирования деревьев, отлич ающвес ятем, что, с целью обеспечения безопасности работы на горных. лесосекахсо слабой несущей способностьь грунтов,на одной сто" роне самоходйого шасси шарнирно смонтирован рычаг:со.штангой, на верхнем конце которой установлен направляющий блок, а на другой стороне самОходного шасси установлена цапфа с прикрепленным к ней кронштейном, снабженным двуплвчим рычагом, к которому присоединена балка с упором, а захватносрезающий механизм установлен на этой балке.Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство СССР Р 236891, кл. А 01 3 23/08, 19692. Авторское свидетельство СССР Р 483292, кл, А 01 Й 23/08, 1975.Редактор Л.Народна ектар Е,Папп е илиал ППП Патент, г. Ужгород, ул. Проектная,каз 660/4 Тираж ЦНИИПИ Государственног по делам, из 113035, Москва, Ж748 Подпикомитета Совета Министров СССРбретений и открытий35, Раушская наб., д. 4/5
