Способ регулирования частоты генератора в режиме синхронизации с сетью
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 571855
Авторы: Родионов, Семенов, Черкашенина
Текст
ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Саеетавввам Соцааааиевмчажио РесатубанавМ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6) Яоиолнительное к авт. свил-ву - (22) Заявлено 1802,76 (2) 2325373/07 Р 1) М Клг Н 02 Х 3/40 Н 02 Р 9/04 с присоединением ааявки-Гавнарвтванный квинтет Оавнта Мнннатрав СССР ва дава нзаарвтеннй н атнрмий(45) Дата опубликования описания 11,10 П(54) СПОСОБ РЕГУЛИРОВАНИЯ ЧАСТОТЫ ГЕНЕРАТОРА В РЕБИМЕ СИНХРОНИЗАЦИИ С СЕТЬЮ Способ регулирования частоты энергетических объектов в режиме их синхронизации с сетью относится к области .регулирования частоты вращения энергоагрегатов, работающих в составе энергосистем.Известны способы регулирования час. тоты энергообъектов в режиме их синхронизации с сетью , недостатки которых заключаются в проведении одновременных и параллельных измерений и сравнений частот генератора и сети с необходимостью формирования уставки путем слежения за частотой сети, что удваивает количество необходимых ц средств реализации и снижает надежность всей системы 1,Ы качестве прототипа изобретения принят способ регУлирования частоты 20 энергообъектов в режиме пх синхронизации с сетью , заключающийся в формировании сигналов отклонения частоты генератора,и сети от уставки сравнении между, собой результатов операций выявления величин отклонений частот генератора и сети от уставки и формирования полученным сигналом регулирующего воздействия на частотугенератора Оа = А -а 1 а Ю. 30 Недостаток этого способа заключает. ся в одновременном и параллельном измерении отклонений частоты сети и частоты вращения регулируемого энергоагрегата от номинальных уставок, что требует удвоенного количества технических средств реализации и приводит к снижению надежности общей системы регулирования, поскольку регулирующее воздействие вырабатывают путем косвенного сравнения частот через из отклонения А 1 Яо и а 3 1 1 О от номинала, а не путем сравнения самих частотинепосредственно, и кроме того, этот способ требует дополнительного параллечьного слежения за частотой сети и выработки сигнала уставки, соответствующего текущему значению частоты сети, для того, чторы при достижении синхронизма и при переключении на работу в сети не возйикало толчков регулирующего возде- ствия, поскольку при этом сигнал от измерений отклонений частоты сети от номинала отключают и заменяют его на сигнал уставки.По предлагаемому способу регулирования частоты генератора в режиме син хронизации с сетью, с целью повынения надежности, указанные сигналы формируют периодически поочередно, причем регулирующее воздействие осуществляютв зависимости от отклонения частоты генератора от уставки, которую корректируют в зависимости от отклонения частоты сети от номинальной величины уставки. Такое последовательное измерение частот с прерыванием измерений откло нений частоты регулируемого генератора возможно на время, находящееся в пределах инерционности объекта регулирования (составляющего, например, для гидротурбин десятые доли секунды).Периодичность же производимых прерываний определяется скоростью изменений частоты в сети и может быть величиной в достаточной степени произвольной.20Учитывая, что частота сети в энергосистемах изменяется довольно медленно, а объект регулирования обладает значительной инерционностью, периоды измерительных циклов можно выбирать довольно произвольно с соотношением времени измерения к времени коррекции от 10:1 до 100:1.Таким образом, в способе предлагается измерение отклонений от уставок частоты генератора и частоты сети про изводить попеременно одним измерительным каналом, причем во время измерений частоты генератора результа измерения использовать для регулирования, а во время измерений частоты сети ре зультат измерения использовать для коррекции уставки частоты регулятора.На чертеже представлена блок-схема устройства для реализации заявляемого способа, где 1-формирователь эталонного значения уставки; 2- Формирователь измеряемых сигналов; 3 - схема сравнения; 4 - блок выбора режима; 5 - переключатель; б - формирователь сигналов коррекции уставки; 7 - блок фор мирования закона регулирования.Выход формирователя эталонного значения уставки 1 подсоединен к вычитающему входу схемы сравнения 3, а к суммирующему входу схемы сравнения 3 50 подсоединен выход формирователя измеряемых сигналов 2. Выход схемы сравнения 3 через контакты б-б переключателя 5 соединен со входом Формирователя сигналов коррекции уставки, а через контакты б-б переключателя 5 - со входом блока формирования закона регулирования. Выход формирователя сигналов коррекции уставки через контакты а-а переключателя 5 соединен с вы 2читающим входом схемы сравнения З.Рход 60 Формирователя измеряемых сигналов через контакты в-в подсоединен к сигналам частоты сети, а через контакты в-в к сигналам частоты генератора. Выход 1 блока задания режима связан с переключателем 5, Ь .режиме работы в сети переключатель 5 устанавливают. постоянно в положение .2 а в режиме синхронизация на короткие промежутки времени Т периодически переключатель 5 устанавливают в положение 1. период следования импульсов Г зависит и устанавливается от скорости изменения частоты сети, г составляет десятые или даже сотые доли периода, нб не более 0,1 сек.В режиме работы синхронизация сигналы частоты генератора в течение времени Т через контакты в-вд переключателя и Формирователь измеряемых сигналов 2 сравниваются на схеме сравнения 3 с сигналом уставки, составленныд из алгебраической суммы эталонного значения уставкии сигнала коррекции уставки, который всегда поступает с учетом знака ть, Результат сравнения поступает через контакты б-б переключателя 5 на формирование регулирующего воздействия, По истечении времени Т на промежуток времени Т контакты переключателя 5 устанавливаются в положение 1, При этом на суммирующий вход схемы сравнения 3 через формирователь измеряемых сигна- лов и контакты в-в 1 поступают сигналы частоты сети, а на вычитающий вход схемы сравнения 3 поступают только сигналы с выхода формирователя эталонного значения уставки. Выход схемы сравнения 3 через контакты б-б 1 переключателя 5 поступает на вход формирователя сигналов коррекции уставки и записывает в него новое значение сигналад.При достижении синхрониэма переключатель 5 устанавливают в постоянное положение 2. При этом сигналы ре" гулируемого генератора на схеме сравнения сравнивают с сигналами уставки, составленными из 1 д д, а РезУльтатсравнения подают е блок формирования закона регулирования,формула изобретенияСпособ регулирования частоты генератора в режиме синхронизации с сетью путем Формирования сигналов отклонения частоты генератора и сети от уставки и формирования регулирующего ф воздействия, о т л и ч а ю щ и й,с я тем, что, с целью повышения надежности; укаэанные сигналы формируют периодически поочередно, причем регулирующее воздействие осуществляют в зависимости от отклонения частоты генератора от уставки, которую корректируют в зависимости от отклонения частоты сети от номинальной величины уставки,57155 б. Источники информации, принятие вовнимание при экспертизе:1. М есатй аие ечгМКамх еНспаИ92 б 4, декабрь 1971 г., с. 38,2. Фирменный проспект.В 21-54 Ленинградского металлйческого завода, 1974 г. Составитель К.фотннаакт Ц,фель ан Тех ед А.Демьянова Корре.Капп 917 Подпн о комитета Совета изобретений и отк 5 Ра щская наб. лиал ППП Патентф, г. Укгород, ул. Проектная,Заказ 3041/Зб Тир ЦНИИПИ Государственн по делам 113035 Иосква Ж

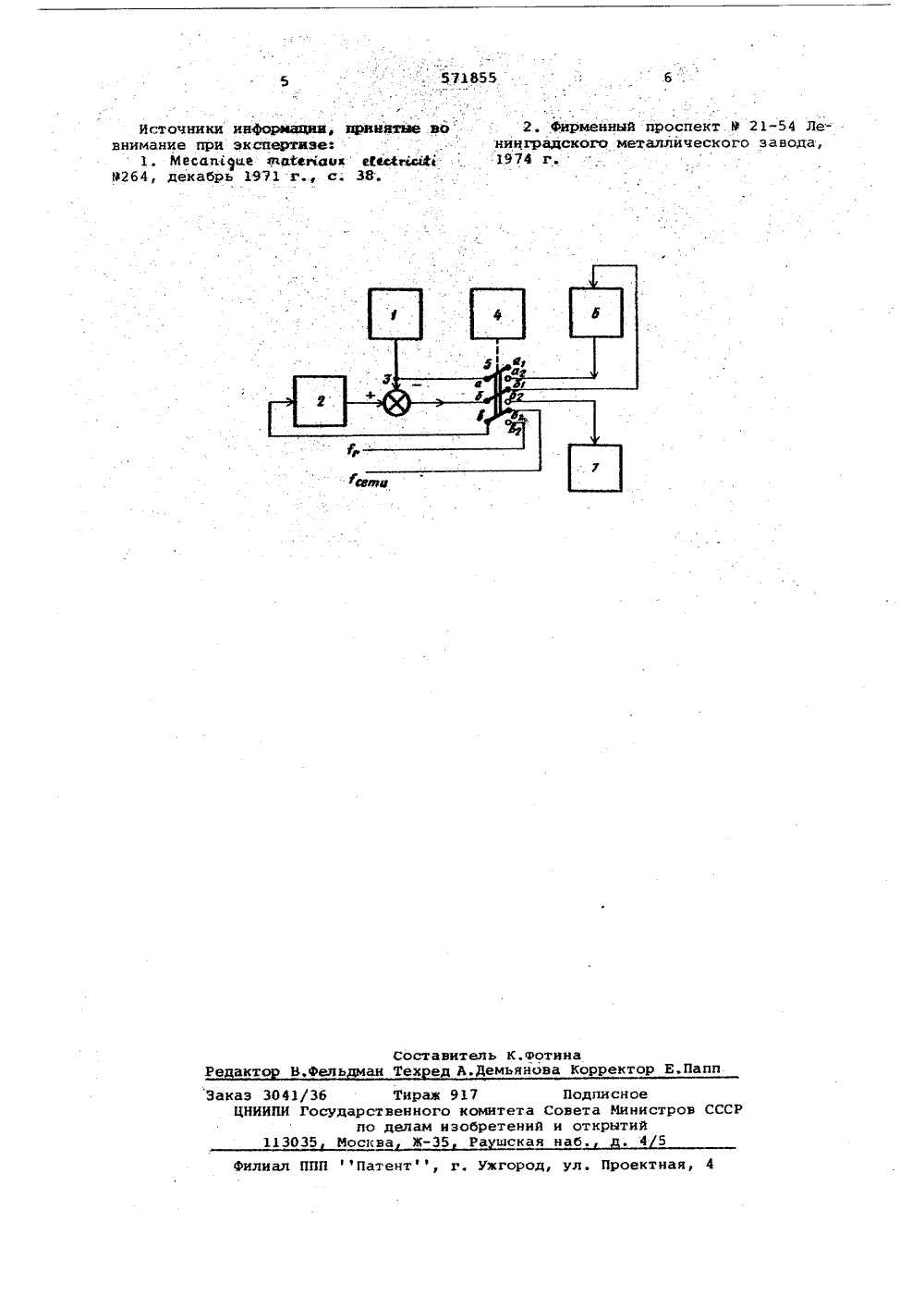

СмотретьЗаявка
2325373, 18.02.1976
ПРЕДПРИЯТИЕ ПЯ Р-6794
РОДИОНОВ ЕВГЕНИЙ ИВАНОВИЧ, СЕМЕНОВ ВАСИЛИЙ ВАСИЛЬЕВИЧ, ЧЕРКАШЕНИНА ИНЕССА МИХАЙЛОВНА
МПК / Метки
МПК: H02J 3/40
Метки: генератора, режиме, сетью, синхронизации, частоты
Опубликовано: 05.09.1977
