Дискретный синтезатор телевизионных сигналов изображения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

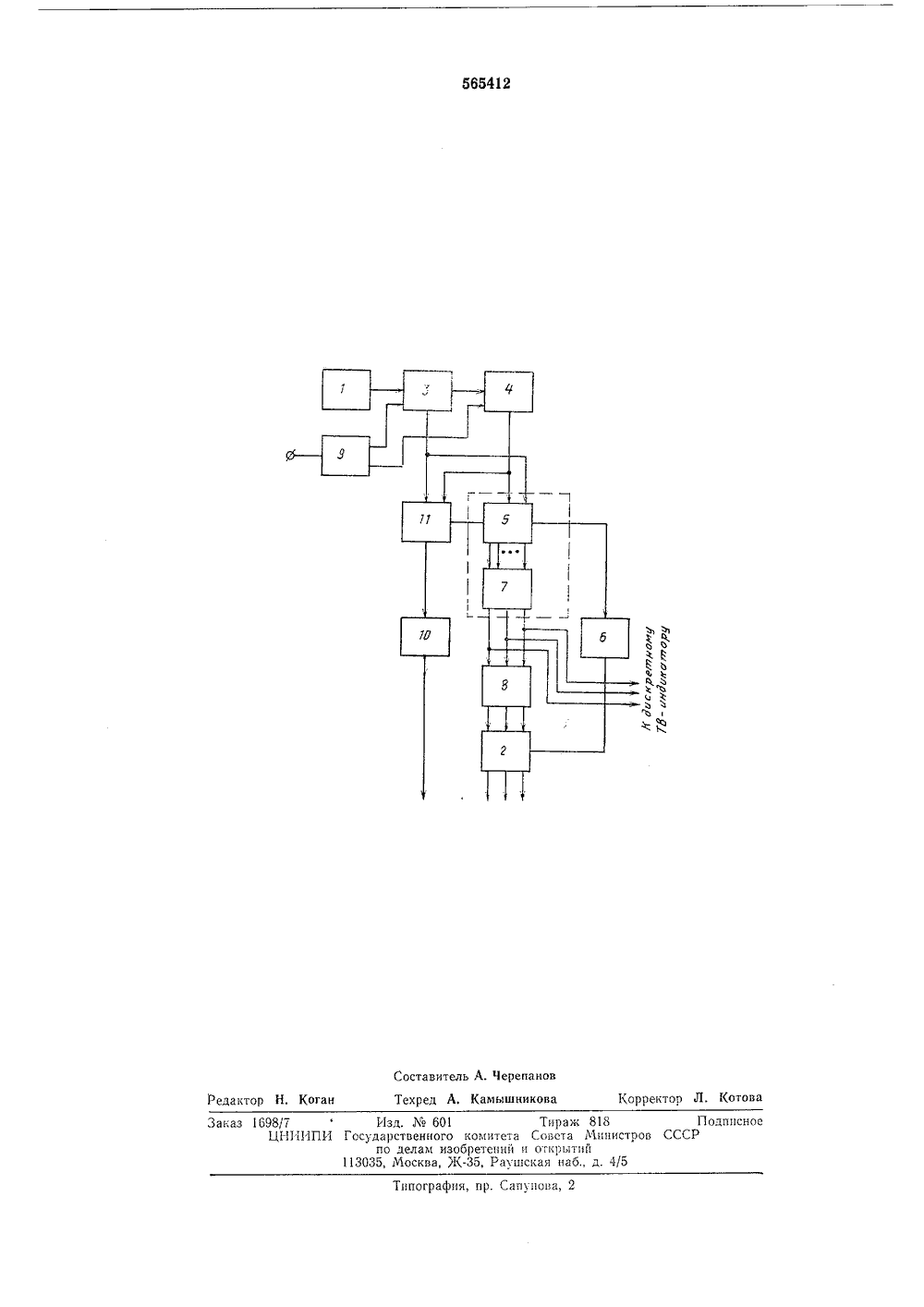

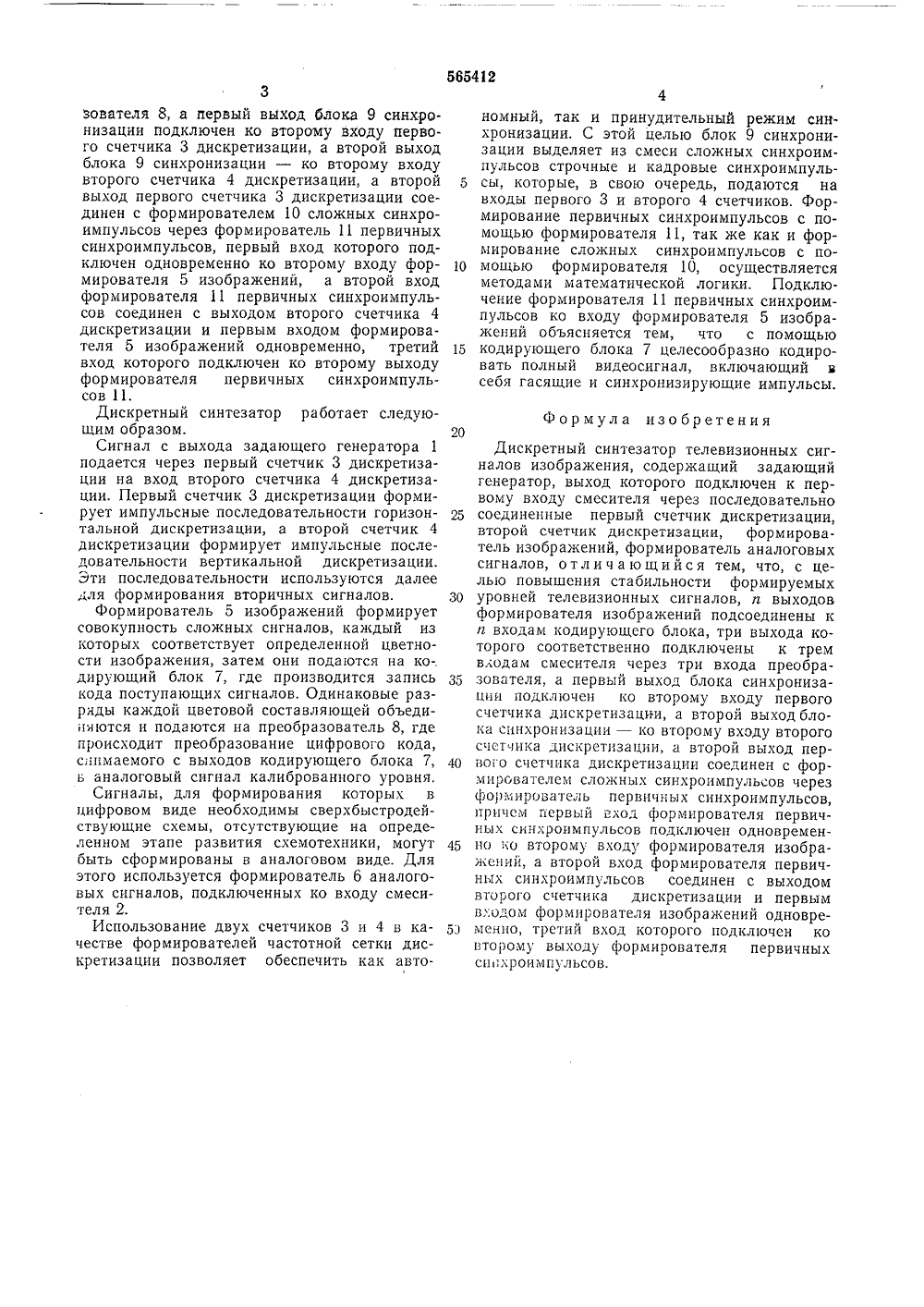

;,;О П И С А Н И Е ИЗОБРЕТЕНИЯ 61) Дополнительное к а 7 02 1) М. Кл.2 Н Заявлено 07.03.75 (21) 2111012 вкисоединени Гасударственный камитет Саеета Министрав СССР аа делам изобретений и аткрытий(23) Приоритет ллетень2 1.397 088.8 Опубликовано 15.07.77,Дата опубликования оп ания 01.08.7 72) Авторь 1 изобрете Гуглин и Р. А. Майзул(54) ДИСКРЕТНЫЙ СИН ЕВИЗИОННЫХ СИГНАЛОВИЯ ОР Изобретение относится к телевизионной технике и может использоваться для формирования испытательных сигналов, испытательных таблиц, а также различных сигналов, применяемых в измерительной технике черно-белого и цветно;о телевидения.Известен дискретный синтезатор телевизионных сигналов изображения, содержащий задающий генератор, выход которого подключен к первому входу смесителя через последовательно соединенные первый счетчик дискретизации, второй счетчик дискретизации, формирователь изображений и формирователь аналоговых сигналов. Однако известный синтезатор отличается невысокой стабильностью формируемых уровней сигналов, а также значительной сложностью построения цепей синхронизации.Целью изобретения является повышение стабильности формируемых уровней телевизионных сигналов.Для этого в предлагаемом дискретном синтезаторе телевизионных сигналов изображения п выходов формирователя изображений подсоединены к и входам кодирующего блока, три выхода которого соответственно подключены к трем входам смесителя через три входа преобразователя, а первый выход блока синхронизации подключен ко второму входу первого счетчика дискретизации, а второй выход блока синхронизации - ко второму вхо-.ду второго счетчика дискретизации, а второй выход первого счетчика дискретизации соедиформнрователем сложных синхроим пульсов через формирователь первичных синхроимпульсов, причем первый вход формирователя первичных синхроимпульсов подключен одновременно ко вгорому входу формирователя изображений, а второй вход форми роватсля первичных синхронмпульсов соединен с выходом второго счетчика дискретизации и первым входом формирователя изображений одновременно, третий вход которого подключен ко второму выходу формировате ля первичных синхроимпульсов.1-1 а чертеже приведена структурная электрическая схема дискретного синтезатора телевизионных сигналов изображения.Дискретный синтезатор телевизионных сиг- О налов изображения содержит задающий генератор 1, выход которого подключен к первому входу смесителя 2 через последовательно соединенные первый счетчик 3 дискретизации, второй счетчик 4 дискретизации, формирователь 5 изображений, формирователь 6 аналоговых сигналов, при этом а выходов формирователя 5 изображений подсоединены к а входам кодирующего блока 7, три выхода которого соответственно подключены к трем д входам смесителя 2 через три входа преобра 565412зователя 8, а первый выход блока 9 синхронизации подключен ко второму входу первого счетчика 3 дискретизации, а второй выход блока 9 синхронизации - ко второму входу второго счетчика 4 дискретизации, а второй выход первого счетчика 3 дискретизации соединен с формирователем 10 сложных синхроимпульсов через формирователь 11 первичных синхроимпульсов, первый вход которого подключен одновременно ко второму входу формирователя 5 изображений, а второй вход формирователя 11 первичных синхроимпульсов соединен с выходом второго счетчика 4 дискретизации и первым входом формирователя 5 изображений одновременно, третий вход которого подключен ко второму выходу формирователя первичных синхроимпульсов 11.Дискретный синтезатор работает следующим образом.Сигнал с выхода задающего генератора 1 подается через первый счетчик 3 дискретизации на вход второго счетчика 4 дискретизации. Первый счетчик 3 дискретизации формирует импульсные последовательности горизонтальной дискретизации, а второй счетчик 4 дискретизации формирует импульсные последовательности вертикальной дискретизации. Эти последовательности используются далее для формирования вторичных сигналов.Формирователь 5 изображений формирует совокупность сложных сигналов, каждый из которых соответствует определенной цветности изображения, затем они подаются на ко-. дирующий блок 7, где производится запись кода поступающих сигналов. Одинаковые разряды каждой цветовой составляющей объедииются и подаются на преобразователь 8, где происходит преобразование цифрового кода, снимаемого с выходов кодирующего блока 7, ь аналоговый сигнал калиброванного уровня.Сигналы, для формирования которых в цифровом виде необходимы сверхбыстродействующие схемы, отсутствующие на определенном этапе развития схемотехники, могут быть сформированы в аналоговом виде. Для этого используется формирователь 6 аналоговых сигналов, подключенных ко входу смесителя 2.Использование двух счетчиков 3 и 4 в качестве формирователей частотной сетки дискретизации позволяет обеспечить как авто 20 25 30 35 40 45 50 номный, так и принудительный режим синхронизации, С этой целью блок 9 синхронизации выделяет из смеси сложных синхроимпульсов строчные и кадровые синхроимпульсы, которые, в свою очередь, подаются на входы первого 3 и второго 4 счетчиков, Формирование первичных синхроимпульсов с помощью формирователя 11, так же как и формирование сложных синхроимпульсов с помощью формирователя 10, осуществляется методами математической логики. Подключение формирователя 11 первичных синхроимпульсов ко входу формирователя 5 изображений объясняется тем, что с помощью кодирующего блока 7 целесообразно кодировать полный видеосигнал, включающий я себя гасящие и синхронизирующие импульсы. Формула изобретенияДискретный синтезатор телевизионных сигналов изображения, содержащий задающий генератор, выход которого подключен к первому входу смесителя через последовательно соединенные первый счетчик дискретизации, второй счетчик дискретизации, формирователь изображений, формирователь аналоговых сигналов, отличающийся тем, что, с целью повышения стабильности формируемых уровней телевизионных сигналов, д выходов формирователя изображений подсоединены к г входам кодирующего блока, три выхода которого соответственно подключены к трем входам смесителя через три входа преобразователя, а первый выход блока синхронизации подключен ко второму входу первого счетчика дискретизации, а второй выход блока синхронизации - ко второму входу второго счетчика дискретизации, а второй выход первого счетчика дискретизации соединен с формирователем сложных синхроимпульсов через формироьатель первичных синхроимпульсов, причем первый вход формирователя первичных синхроимпульсов подключен одновременно ко второму входу формирователя изображений, а второй вход формирователя первичных синхроимпульсов соединен с выходом второго счетчика дискретизации и первым входом формирователя изображений одновременно, третий вход которого подключен ко второму выходу формирователя первичных сппхроимпульсов.ПодписноССР Составитель А. ЧерепановТехред А. Камышникова Изд.601 Ти Государственного комитета Совпо делам изобретений и отк 113035, Москва, Ж, Раушская аж 818та Мпнистроь 1 ти 111 аб, д 4/5 Типография, пр. Сапунов рректор Л, Котов
СмотретьЗаявка
2111012, 07.03.1975
ПРЕДПРИЯТИЕ ПЯ А-7306
ГУГЛИН ИЛЬЯ НАУМОВИЧ, МАЙЗУЛЬС РОМАН АБРАМОВИЧ
МПК / Метки
МПК: H04N 7/02
Метки: дискретный, изображения, сигналов, синтезатор, телевизионных
Опубликовано: 15.07.1977
