Устройство для программного регулирования температуры и давления в котлах периодической варки целлюлозы

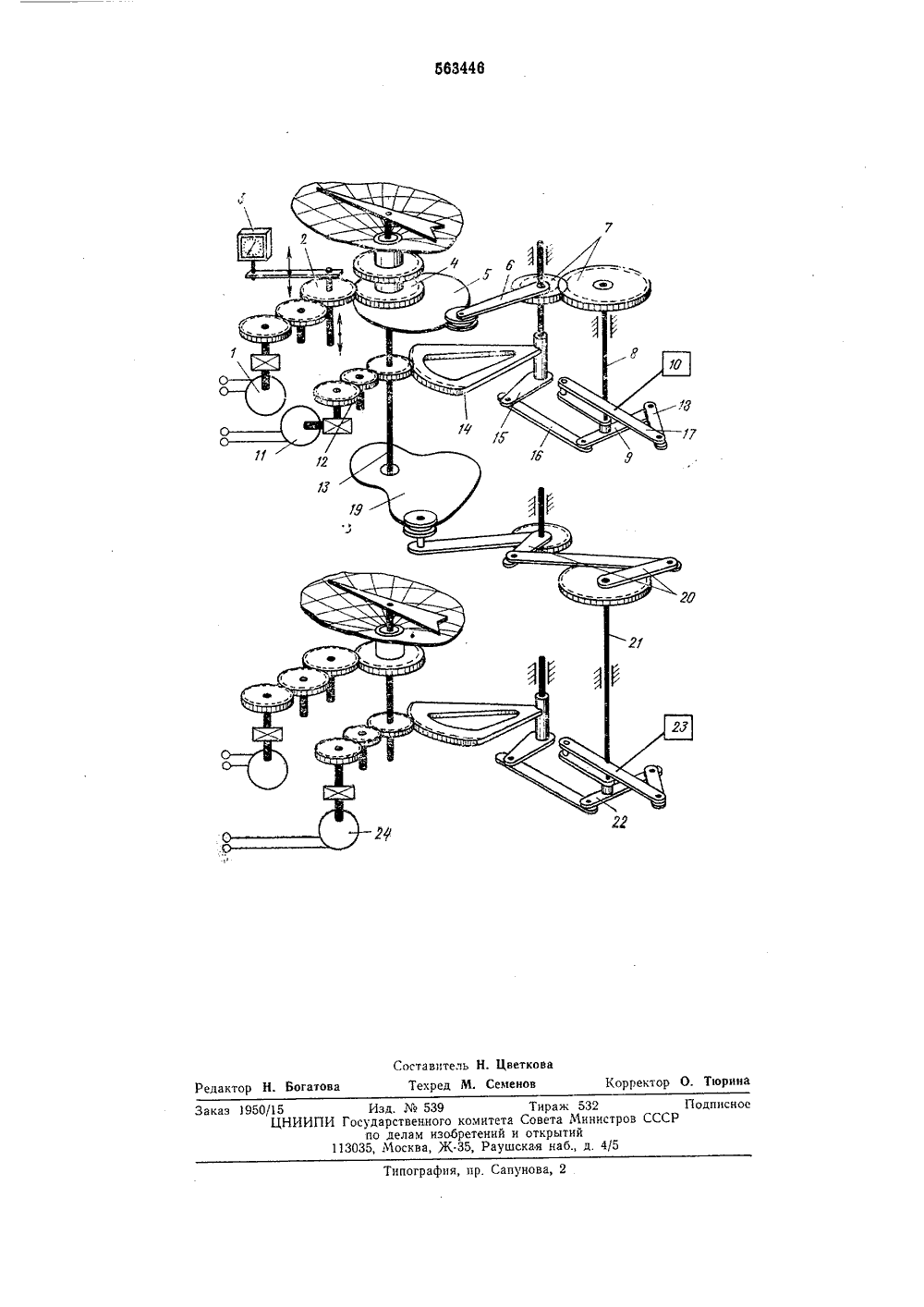

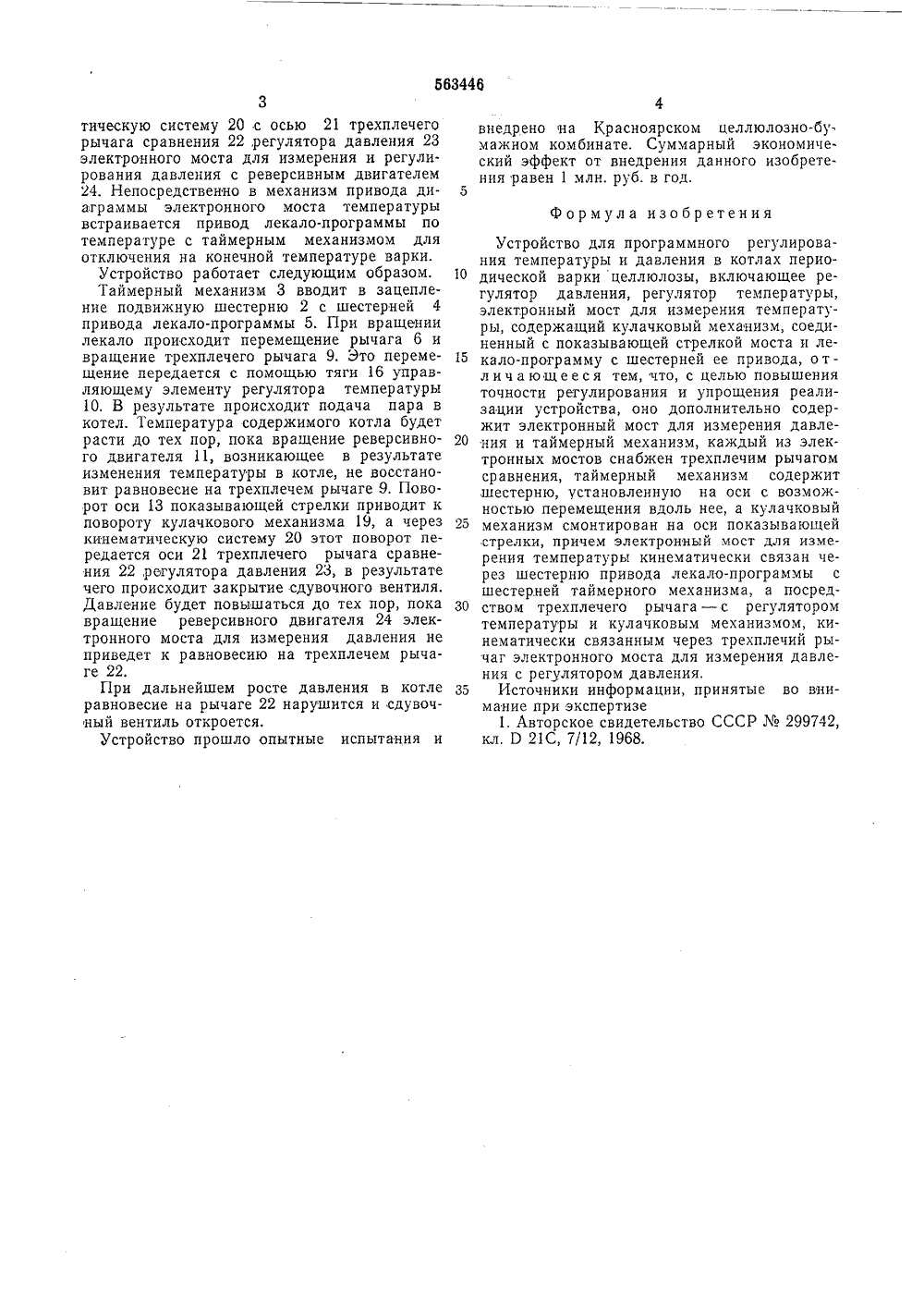

Свез Советских Социалистических Республик(23) ПриоритетОпубликовано 30,06.77, БюллетеньДата опубликования описания 26.06.7 Государственный комите Совета Министров ССС(53) УДК 62-529(088,8 ло делам изобретении и открьпнй(71) Заявител 54) УСТРОЙСТВО ДЛЯ ПРОГРАММНОГО РЕГУЛИРОВАНИЯЕМПЕРАТУРЫ И ДАВЛЕНИЯ В КОТЛАХ ПЕРИОДИЧЕСКОЙВАРКИ ЦЕЛЛЮЛОЗЫ Изобретение относится к области автоматизации целлюлозно-бумажной промышленности и может быть использовано для регулирования процессов ьарки сульфатной, сульфитной и бисульфитнои целлюлозы, полуцеллюлозы и целлюлозы высокого выхода в котлах периодического действия,Известно устройство для программного регулирования температуры и давления в котлах периодической варки целлюлозы, включающее регулятор давления, регулятор температуры, электронный мост для измерения температуры, содержащий кулачковый механизм, соединенный с показывающей стрелкой моста и лекало-программу с шестерней ее привода 111.Основной недостаток известного устройства заключается в том, что оно не обеспечивает достаточно высокую точность регулирования.Цель изобретения - повышение точности регулирования и упрощение реализации устройства.Достигается это тем, что устройство дополнительно содержит электронный мост для измерения. давления и таймерный механизм, каждый из электронных мостов снабжен трехплечим рычагом сравнения, таймерный механизм содержит шестерню, установленную на оси с возможностью перемещения вдоль нее, а кулачковый механизм смонтирован на оси показывающей стрелки, причем электронный мост для измерения температуры кинематически связан через шестерню привода лекалопрограммы с шестерней таймерного механиз ма, а посредством трехплечего рычага - с регулятором температуры и кулачковым механизмом, кинематически связанным через трехплечий рычаг электронного моста для измерения давления с регулятором давления.10 На чертеже показана схема предлагаемогоустройства.Электродвигатель 1 через систему шестеренсоединен с диаграммой для записи показаний температуры. Через подвижную шестерню 2 15 таймерного механизма 3 происходит подключение шестерни 4 привода лекало-программы по температуре 5, которая через рычаг 6 и пару шестерен 7 соединена с осью 8 трехплечего рычага 9 механизма сравнения регулятора 20 температуры 10. Реверсивный двигатель 11электронного моста измерения температуры через систему шестерен 12 соединен с.осью 13 показывающей стрелки, а через сектор 14, рычаг 15 и тягу 16 - с трехплечим рычагом 9.25 Через уравнительную планку 17 механизмсравнения с помощью тяги 18 соединен с управляющим органом регулятора температуры. На оси показывающей стрелки 13 электронного моста температуры закреплен кулач ковый механизм 19, связанный черсз кинема3тическую систему 20 с осью 21 трехплечего рычага сравнения 22,регулятора давления 23 электронного моста для измерения и регулирования давления с реверсивным двигателем 24. Непосредственно в механизм привода диаграммы электронного моста температуры встраивается привод лекало-программы по температуре с таймерным механизмом для отключения на конечной температуре варки.Устройство работает следующим образом, Таймерный механизм 3 вводит в зацепление подвижную шестерню 2 с шестерней 4 привода лекало-программы 5. При вращении лекало происходит перемещение рычага 6 и вращение трехплечего рычага 9. Это перемещение передается с помощью тяги 16 управляющему элементу регулятора температуры 10. В результате происходит подача пара в котел. Температура содержимого котла будет расти до тех пор, пока вращение реверсивного двигателя 11, возникающее в результате изменения температуры в котле, не восстановит равновесие на трехплечем рычаге 9, Поворот оси 13 показывающей стрелки приводит к повороту кулачкового механизма 19, а через кинематическую систему 20 этот поворот передается оси 21 трехплечего рычага сравнения 22,регулятора давления 23, в результате чего происходит закрытие сдувочного вентиля. Давление будет повышаться до тех пор, пока вращение реверсивного двигателя 24 электронного моста для измерения давления не приведет к равновесию на трехплечем рычаге 22.При дальнейшем росте давления в котле равновесие на рычаге 22 нарушится и сдувочный вентиль откроется.Устройство прошло опытные испытания и внедрено на Красноярском целлюлозно-бу.мажном комбинате. Суммарный экономический эффект от внедрения данного изобретения равен 1 млн. руб. в год.5Формула изобретенияУстройство для программного регулирования температуры и давления в котлах периодической варки целлюлозы, включающее регулятор давления, регулятор температуры, электронный мост для измерения температуры, содержащий кулачковый механизм, соединенный с показывающей стрелкой моста и лекало-программу с шестерней ее привода, о тл и ч а ю щ е е с я тем, что, с целью повышения точности регулирования и упрощения реализации устройства, оно дополнительно содержит электронный мост для измерения давле ния и таймерный механизм, каждый из электронных мостов снабжен трехплечим рычагом сравнения, таймерный механизм содержит шестерню, установленную на оси с возможностью перемещения вдоль нее, а кулачковый 25 механизм смонтирован на оси показывающейстрелки, причем электронный мост для измерения температуры кинематически связан через шестерню привода лекало-программы с шестерней таймерного механизма, а посред ство м трехплечего рычага - с регуляторомтемпературы и кулачковым механизмом, кинематически связанным через трехплечий рычаг электронного моста для измерения давления с регулятором давления.35 Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР ЛЬ 299742,кл, Р 21 С, 7/12, 1968.Богато Редакт Семено 1950/15цниипи Составитель Н. Цветко Изд.539 Государственного по делам изоб 13035, Москва, ЖТираж 53комитета Совета Миретений и открытий35, Раушская наб., д Типография, пр, Сапунов Корректор О. Тюрин Подписно тров СССР
