Устройство для динамической татировки датчиков пульсаций скорости, температуры, давления и плотности

Номер патента: 514219

Авторы: Африканова, Кабуров, Лемешко

ZIP архив

Текст

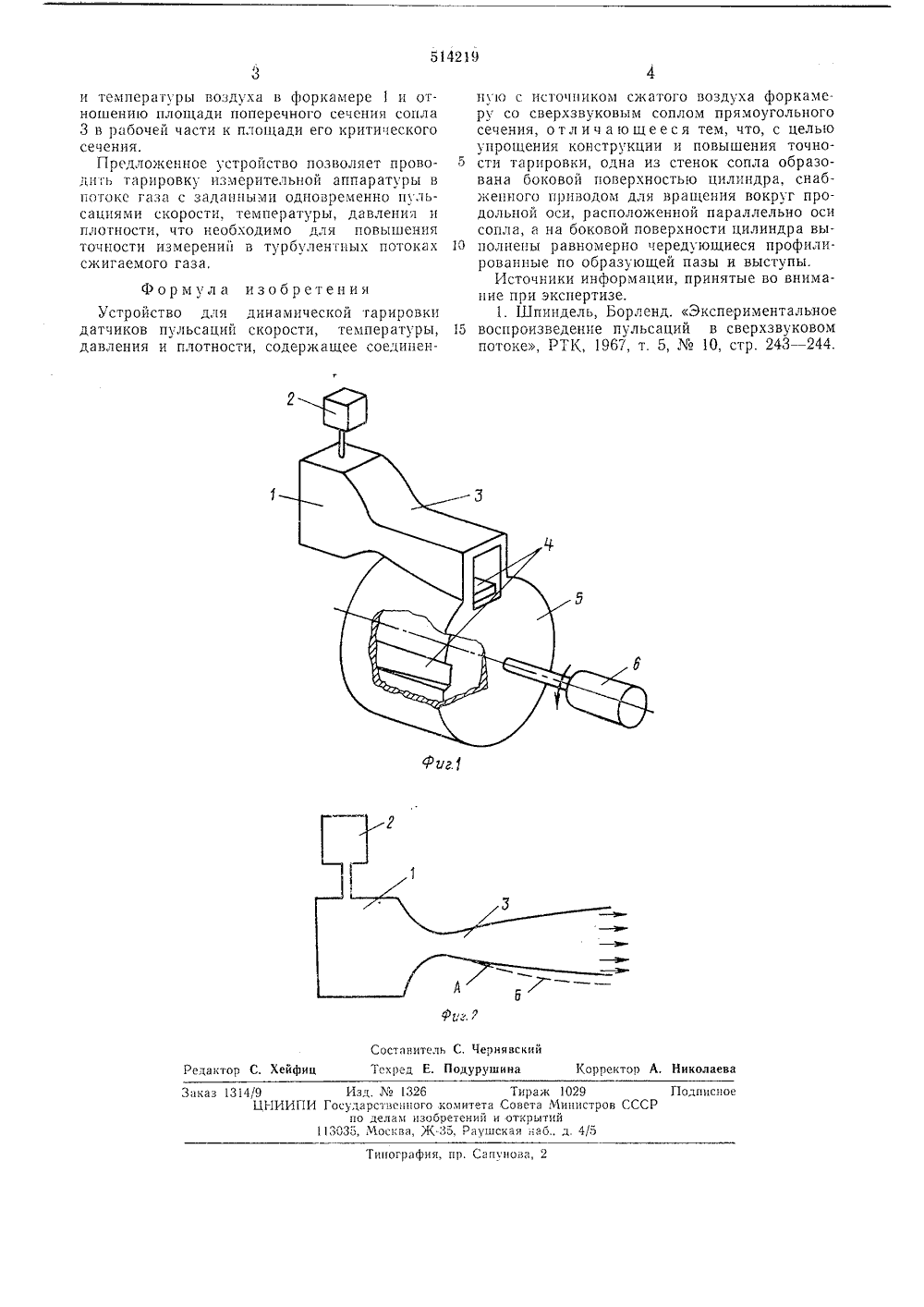

О П И СА Н И Е (ш 51429ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Ссветскик Социалистических Республик(23) ПриоритетМ. 1;л.- 6 011. 27,0 Государственный комитет Совета Министров СССР но делам изобретенийн открытий, 53,089.6 (088,8) та опубликования описания 22.06,76 72) Авторы изобретения(54) УСТРОЙСТВО ДЛЯ ДИНАМИЧЕСКОЙ ТАРИРОВКДАТЧИКОВ ПУЛЬСАЦИЙ СКОРОСТИ, ТЕМПЕРАТУРЫ,ДАВЛЕНИЯ И ПЛОТНОСТИ Изобретение относится к области контрольно-измерительной техники и может быть использовано при исследованиях пульсаций в сверхзвуковых потоках газа.Известны устройства для динамической та рировки датчиков пульсаций скорости, температуры, давления и плотности, содержащие соединенную с источником сжатого воздуха форкамеру со сверхзвуковым соплом прямоугольного сечения и расположенный в форка мере клапан для периодического вдува сжатого воздуха в основной поток (1). Сложный характер течения газа в таких устройствах затрудняет определение расчетным путем величины пульсаций газодинамических парамет ров на выходе из сопла и требует использования контрольных датчиков скорости, температуры, давления и плотности со сложной усилительной и регистрирующей аппаратурой.С целью упрощения конструкции и повыше ния точности тарировки в предложенном устройстве одна из стенок сопла образована боковой поверхностью цилиндра, снабженного приводом для вращения вокруг продольной оси, расположенной параллельно оси сопла, а 25 на боковой поверхности цилиндра выполнены равномерно чередующиеся профилированные по образующей пазы и выступы.На фиг. 1 представлен общий вид предложенного устройства; на фиг. 2 - схема, пояс няющая его работу. Устройство содержит форкамеру 1, соединенную с источником 2 сжатого воздуха со сверхзвуковым соплом 3 прямоугольного сечения. Одна из стенок сопла 3 ооразована боковой поверхностью цилиндра 4, размещенного в отсеке 5, который герметично соединен с корпусом сопла 3. Оси симметрии цилиндра 4 и сопла 3 параллельны. Цилиндр снабжен приводом 6 для вращения вокруг оси, например электродвигателем. На боковой поверхности цилиндра 4 выполнены равномерно чередующиеся пазы и выступы, профплированные по образующей. Профилирование пазов и выступов выполнено в соответствии с заданной величиной пульсаций.Сжатый воздух из источника 2 поступает в форкамеру 1 и оттуда в сверхзвуковое сопло 3. При вращении цилиндра 4 сечение рабочей камеры периодически изменяется. В поло. женин Л, когда стенкой сопла 3 является выступ, площадь поперечного сечения сопла минимальна, и в нем устанавливается режим течения с параметрами скорости 11 температуры Т давления Р, и плотности р,т.В положении Б, когда стенкой сопла 3 служит паз, площадь поперечного сечения сопла 3 максимальна, и в нем устанавливается режим течения с параметрами 1; Т, Р о. Значения аэродинамических параметров потока в обоих режимах сечения определяются расчетом по известным величинам давления514219 4 фиг.1 Составитель С, ЧернявскийТехред Е. Подурушина Корректор А, Николаева Редактор С, Хейфиц Заказ 1314/9 Изд, М 1326 Тираж 1029 Подписное ЦИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 45Типография, пр. Сапунова, 2 и температуры воздуха в форкамере 1 и отношению площади поперечного сечения сопла 3 в рабочей части к площади его критического сечения.Предложенное устройство позволяет провод 11 ть тарировку измерительной аппаратуры в нотокс газа с заданными одновременно пульсациями скорости, температуры, давления и плотности, что необходимо для повышения точности измерений в турбулен гных потоках сжигаемого газа,Формула изобретенияУстройство для динамической тарировки датчиков пульсаций скорости, температуры, давления и плотности, содержащее соединенную с источником сжатого воздуха форкамеру со сверхзвуковым соплом прямоугольного сечения, отличающееся тем, что, с целью упрощения конструкции и повышения точно сти тарировки, одна из стенок сопла образована боковой поверхностью цилиндра, снабженного приводом для вращения вокруг продольной оси, расположенной параллельно оси сопла, а на боковой поверхности цилиндра вы полнены равномерно чередующиеся профилированные по образующей пазы и выступы.Источники информации, принятые во внимание при экспертизе.1. Шпиндель, Борленд. Экспериментальное 15 воспроизведение пульсаций в сверхзвуковомпотоке, РПх, 1967, т, 5,10, стр. 243 - 244.

Смотреть

Заявка

2116437, 25.03.1975

ПРЕДПРИЯТИЕ ПЯ В-8759

КАБУРОВ ИСЛАМ САДЫКОВИЧ, АФРИКАНОВА МАРИНА ИВАНОВНА, ЛЕМЕШКО СОФЬЯ БОРИСОВНА

МПК / Метки

МПК: G01L 27/00

Метки: давления, датчиков, динамической, плотности, пульсаций, скорости, татировки, температуры

Опубликовано: 15.05.1976
