Устройство для направленной валки деревьев

Номер патента: 736909

Авторы: Артамонов, Ведерников, Орлов, Рубцов, Троязыков

ZIP архив

Текст

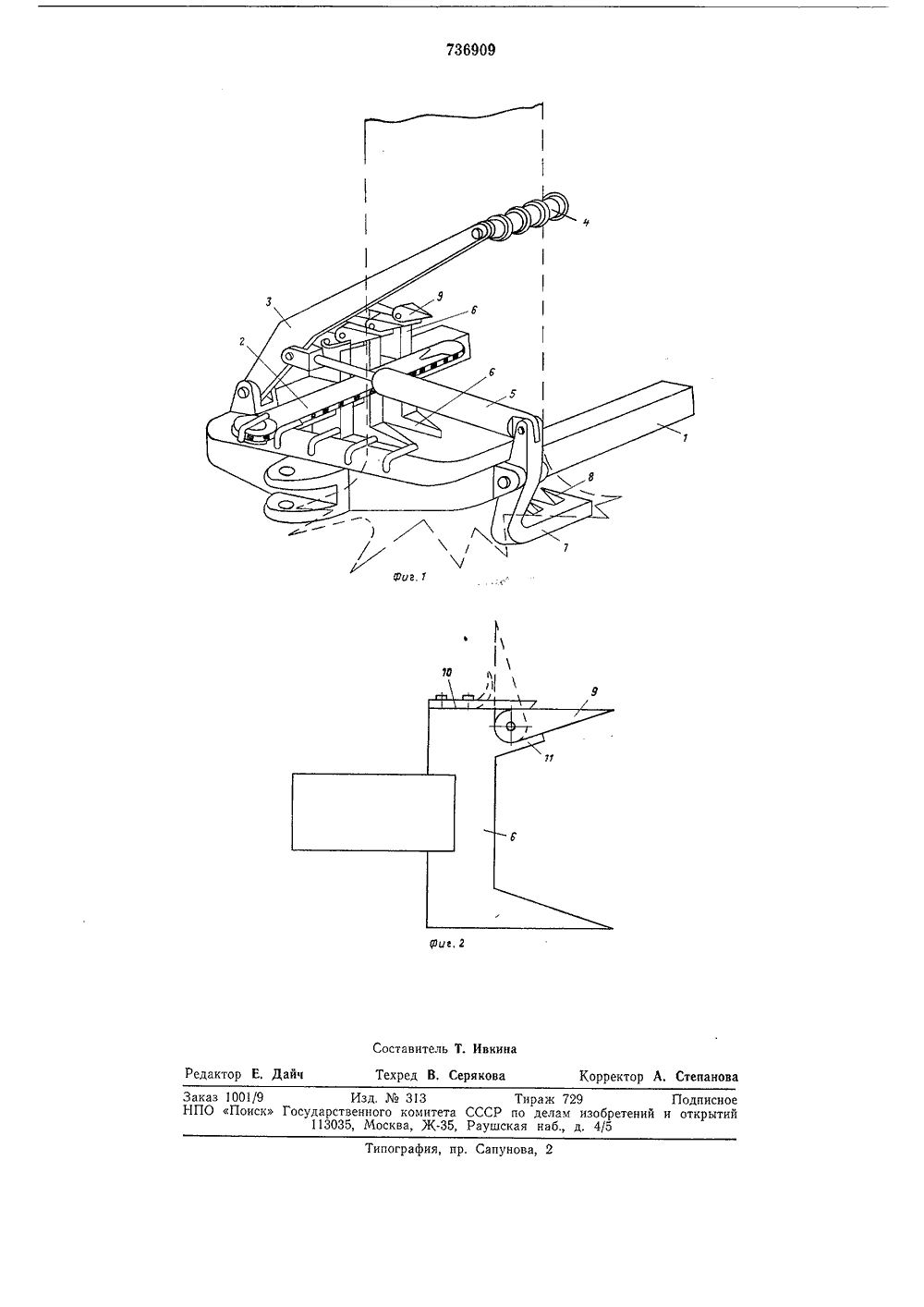

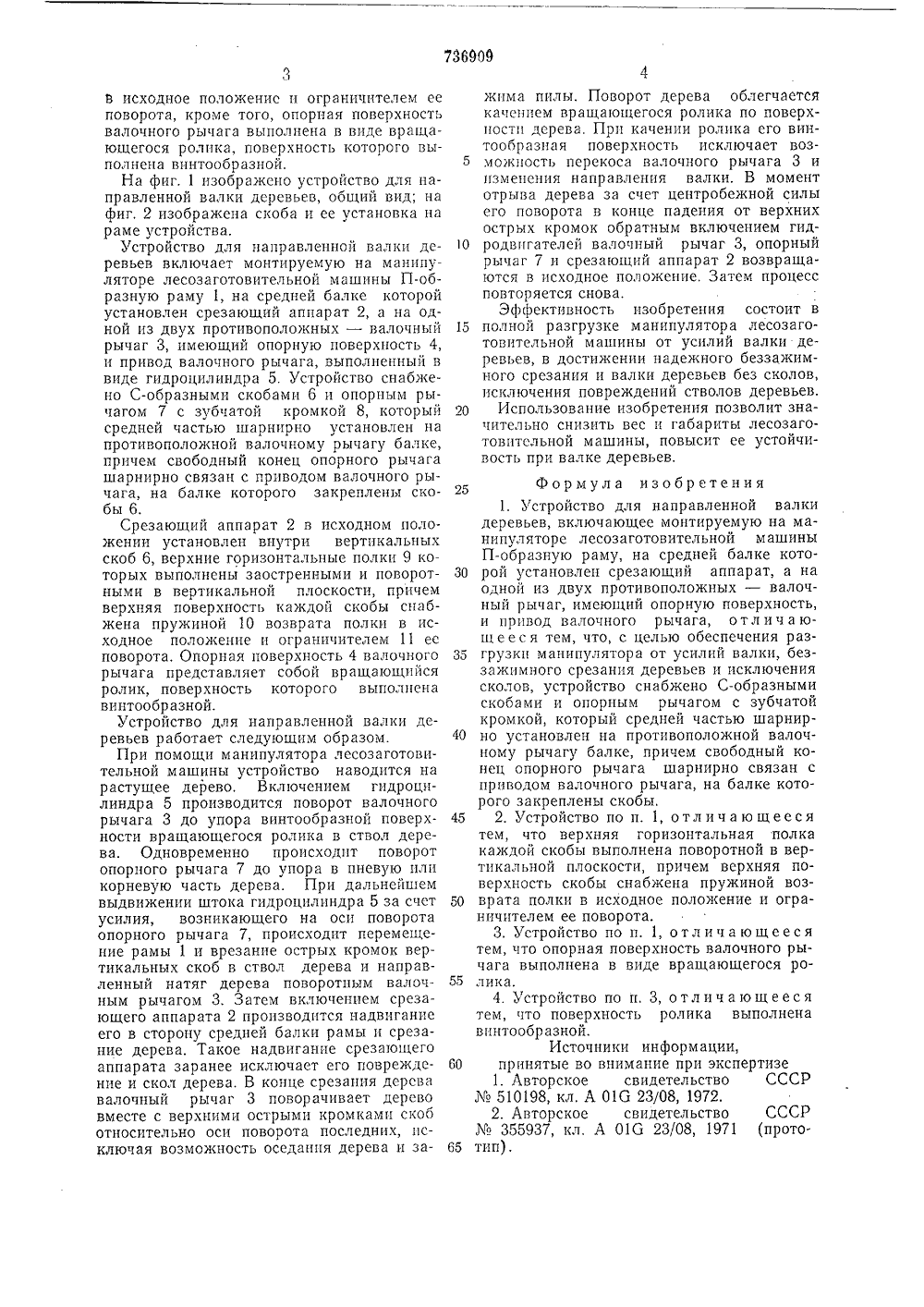

0 ) 7369 О 9 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетских Социалистических Республик(51) М. Кл.А 016 23/08 сударстеенный комите убликовано 30,05.80, Бюллетень20(53) 634.036 (088.8) по делам изобретений и открытий45) Дата опубликования описания 30.05.8 2) Авторы изобретения рлов, Ю. Г амонов, В, М. Руб и В, М, Троязыков в, О, М, Ведерн(71) Заявител Ленинградская ена Ленина лесотехническая аимени С М. Кирова м) УСТРОЙСТВО ДЛЯ НАПРАВЛЕННОЙ В ДЕРЕВЬЕВ1Изобретение относится к устройствам для направленной валки деревьев и может быть использовано в лесной промышленности.Известно устройство для направленной валки деревьев, включающее монтируемую на манипуляторе лесозаготовительной машины раму, на которой установлены срезающий аппарат и валочный рычаг 1.Однако такие устройства не обеспечивают разгрузку манипулятора лесозаготовительной машины от усилий валки деревьев, что приводит к увеличению веса, габаритов и к снижению устойчивости лесозаготовительной машины при валке деревьев.Наиболее близким по технической сущности является устройство для направленной валки деревьев, включающее монтируемую на манипуляторе лесозаготовительной машины П-образную раму, на средней балке которой установлен срезающий аппарат, а на одной из двух противоположных - валочный рычаг, имеющий опорную поверхность, и привод валочного рычага 21.Однако такое устройство обеспечивает разгрузку манипулятора от усилий валки только при валке дерева с максимально возможным диаметром ствола в плоскости рамы, а при валке деревьев с меньшим диаметром ствола происходит поворот рамы устройства относительно оси поворота.Кроме того, такое устройство не обеспечивает надежного беззажпмного срезания и валки деревьев без сколов, так как в мо мент сталкивания дерева с пня остаетсянедопиленная часть ствола, а в конце срезания ствол дерева оседает на пильную шину, что приводит к поломкам срезающего аппарата. Поскольку опорная поверх ность валочного рычага снабжена зубьями,то затрудняется проскальзывание опорной поверхности по стволу дерева и поворот последнего относительно ножа силового резания, что ухудшает направленную залку.15 Целью изобретения является обеспечениеразгрузки манипулятора от усилий валки, беззажимного срезания деревьев и исключение сколов.Достигается это тем, что устройство 20 снабжено С-образными скобами и опорнымрычагом с зубчатой кромкой, который средней частью шарнирно установлен на противоположной валочному рычагу балке, причем свободный конец опорного рычага шар нирно связан с приводом валочного рычага,на балке которого закреплены скобы, верх няя горизонтальная полка каждой из которых выполнена поворотной в вертикальной плоскости, причем верхняя поверхность 30 скобы снабжена пружиной возврата полки25 В исходное положение и ограничителем ее поворота, кроме того, опорная поверхность валочного рычага выполнена в виде вращающегося ролика, поверхность которого выполнена винтообразной.На фиг. 1 изображено устройство для направленной валки деревьев, общий вид; на фиг. 2 изображена скоба и ее установка на раме устройства.Устройство для направленной валки деревьев включает монтируемую на манипуляторе лесозаготовительной машины П-образную раму 1, на средней балке которой установлен срезающий аппарат 2, а на одной из двух противоположных - валочный рычаг 3, имеющий опорную поверхность 4, и привод валочного рычага, выполненный в виде гидроцилиндра 5. Устройство снабжено С-образными скобами б и опорным рычагом 7 с зубчатой кромкой 8, который средней частью шарнирно установлен на противоположной валочному рычагу балке, причем свободный конец опорного рычага шарнирно связан с приводом валочного рычага, на балке которого закреплены скобы б.Срезающий аппарат 2 в исходном положении установлен внутри вертикальных скоб 6, верхние горизонтальные полки 9 которых выполнены заостренными и поворотными в вертикальной плоскости, причем верхняя поверхность каждой скобы снабжена пружиной 10 возврата полки в исходное положение и ограничителем 11 ее поворота. Опорная поверхность 4 валочного рычага представляет собой вращающийся ролик, поверхность которого выполнена винтообразной.Устройство для направленной валки деревьев работает следующим образом.При помощи манипулятора лесозаготовительной машины устройство наводится на растущее дерево, Включением гидроцилиндра 5 производится поворот валочного рычага 3 до упора винтообразной поверхности вращающегося ролика в ствол дерева. Одновременно происходит поворот опорного рычага 7 до упора в пневую или корневую часть дерева. При дальнейшем выдвижении штока гидроцилиндра 5 за счет усилия, возникающего на оси поворота опорного рычага 7, происходит перемещение рамы 1 и врезание острых кромок вертикальных скоб в ствол дерева и направленный натяг дерева поворотным валочным рычагом 3. Затем включением срезающего аппарата 2 производится надвигание его в сторону средней балки рамы и срезание дерева. Такое надвигание срезающего аппарата заранее исключает его повреждение и скол дерева. В конце срезания дерева валочный рычаг 3 поворачивает дерево вместе с верхними острыми кромками скоб относительно оси поворота последних, исключая возможность оседания дерева и заЗО 35 40 45 50 55 60 65 жима пилы. Поворот дерева облегчается качением вращающегося ролика по поверхности дерева. При качении ролика его винтообразная поверхность исключает возможность перекоса валочного рычага 3 и изменения направления валки. В момент отрыва дерева за счет центробежной силы его поворота в конце падения от верхних острых кромок обратным включением гидродвигателей валочный рычаг 3, опорный рычаг 7 и срезающий аппарат 2 возвращаются в исходное положение. Затем процесс повторяется снова.Эффективность изобретения состоит в полной разгрузке манипулятора лесозаготовительной машины от усилий валки деревьев, в достижении надежного беззажимного срезания и валки деревьев без сколов, исключения повреждений стволов деревьев.Использование изобретения позволит значительно снизить вес и габариты лесозаготовительной машины, повысит ее устойчивость при валке деревьев. Формула изобретения1. Устройство для направленной валкидеревьев, включающее монтируемую на манипуляторе лесозаготовительной машиныП-образную раму, на средней балке которой установлен срезающий аппарат, а наодной из двух противоположных - валочный рычаг, имеющий опорную поверхность,и привод валочного рычага, отличающ е е с я тем, что, с целью обеспечения разгрузки манипулятора от усилий валки, беззажимного срезания деревьев и исключениясколов, устройство снабжено С-образнымискооами и опорным рычагом с зубчатойкромкой, который средней частью шарнирно установлен на противоположной валочному рычагу балке, причем свободный конец опорного рычага шарнирно связан сприводом валочного рычага, на балке которого закреплены скобы,2. Устройство по п, 1, отличающеесятем, что верхняя горизонтальная полкакаждой скобы выполнена поворотной в вертикальной плоскости, причем верхняя поверхность скобы снабжена пружиной возврата полки в исходное положение и ограничителем ее поворота.3. Устройство по п. 1, отличающеесятем, что опорная поверхность валочного рычага выполнена в виде вращающегося ролика.4. Устройство по и. 3, отличающеесятем, что поверхность ролика выполненавинтообразной.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР510198, кл. А 016 23/08, 1972.2. Авторское свидетельство СССР355937, кл. А 016 23/08, 1971 (прототип),736909 Составитель Т. ИвкинаТехред В. Серякова Редактор Е. Дайч Корректор А. Степанова Типография, пр. Сапунова, 2 Заказ 1001/9 Изд,313 Тираж 729 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5

Смотреть

Заявка

2541722, 02.11.1977

ЛЕНИНГРАДСКАЯ ОРДЕНА ЛЕНИНА ЛЕСОТЕХНИЧЕСКАЯ АКАДЕМИЯ ИМ. С. М. КИРОВА

ОРЛОВ СЕРГЕЙ ФЕДОРОВИЧ, АРТАМОНОВ ЮРИЙ ГЕОРГИЕВИЧ, РУБЦОВ ВАСИЛИЙ МАКСИМОВИЧ, ВЕДЕРНИКОВ ОЛЕГ МАКСИМОВИЧ, ТРОЯЗЫКОВ ВЛАДИСЛАВ МИХАЙЛОВИЧ

МПК / Метки

МПК: A01G 23/08

Метки: валки, деревьев, направленной

Опубликовано: 30.05.1980

Код ссылки
