Способ автоматического регулирования напряжения параллельно работающих электромашинных генераторов постоянного тока
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 536566
Авторы: Гришпитенко, Заневский, Лицын, Черномордик
Текст

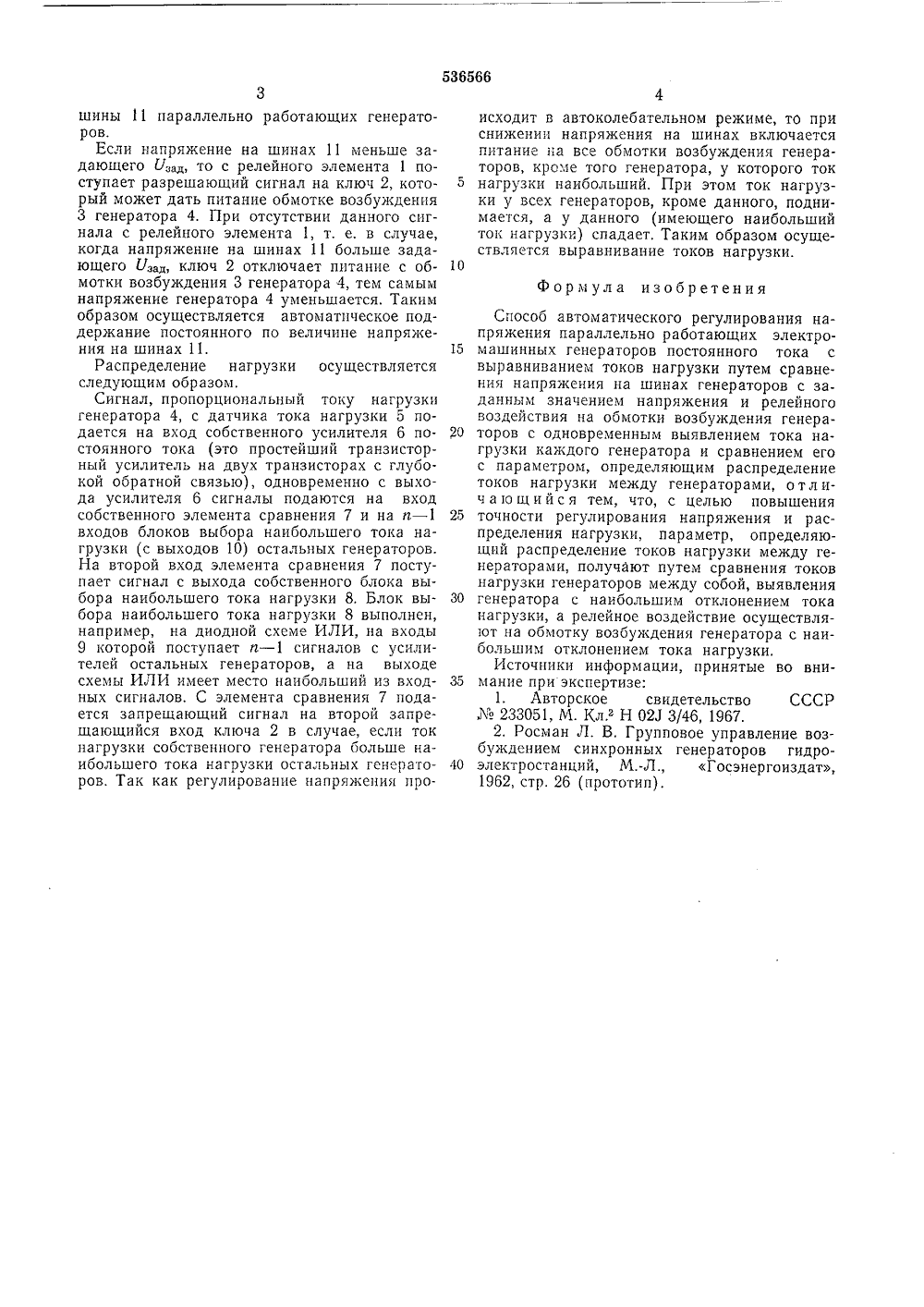

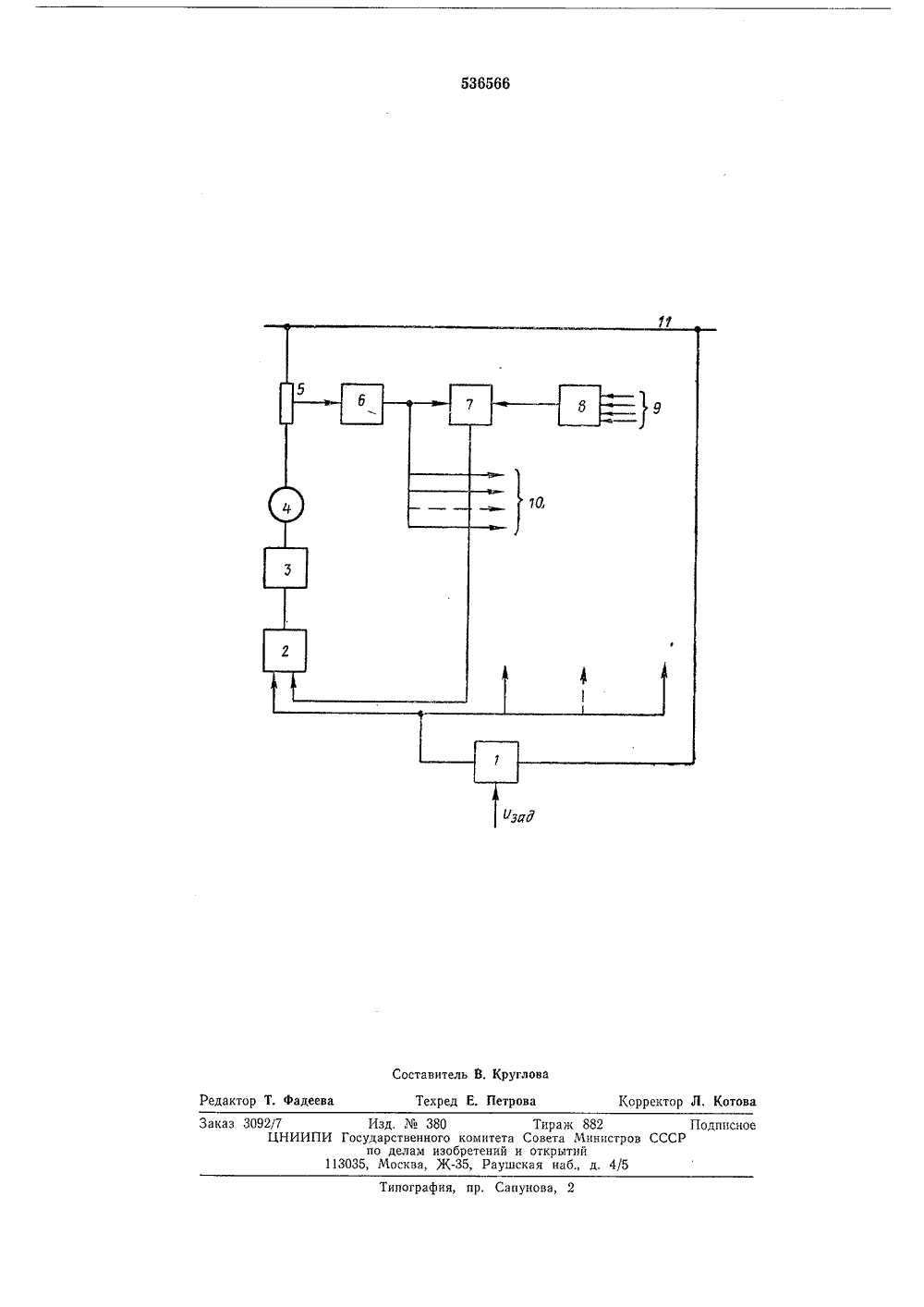

шины 11 параллельно работающих генераторов.Если напряжение на шинах 11 меньше задающего У,щ, то с релейного элемента 1 поступает разрешающий сигнал на ключ 2, который может дать питание обмотке возбуждения 3 генератора 4. При отсутствии данного сигнала с релейного элемента 1, т. е. в случае, когда напряжение на шинах 11 больше задающего 0 з, ключ 2 отключает питание с обмотки возбуждения 3 генератора 4, тем самым напряжение генератора 4 уменьшается. Таким образом осуществляется автоматическое поддержание постоянного по величине напряжения на шинах 11.Распределение нагрузки осуществляется следующим образом.Сигнал, пропорциональный току нагрузки генератора 4, с датчика тока нагрузки 5 подается на вход собственного усилителя б постоянного тока (это простейший транзисторный усилитель на двух транзисторах с глубокой обратной связью), одновременно с выхода усилителя 6 сигналы подаются на вход собственного элемента сравнения 7 и на а - 1 входов блоков выбора наибольшего тока нагрузки (с выходов 10) остальных генераторов. На второй вход элемента сравнения 7 поступает сигнал с выхода собственного блока выбора наибольшего тока нагрузки 8. Блок выбора наибольшего тока нагрузки 8 выполнен, например, на диодной схеме ИЛИ, на входы 9 которой поступает и - 1 сигналов с усилителей остальных генераторов, а на выходе схемы ИЛИ имеет место наибольший из входных сигналов. С элемента сравнения 7 подается запрещающий сигнал на второй запрещающийся вход ключа 2 в случае, если ток нагрузки собственного генератора больше наибольшего тока нагрузки остальных генераторов, Так как регулирование напряжения происходит в автоколебательном режиме, то при снижении напряжения на шинах включается питание на все обмотки возбуждения генераторов, кроме того генератора, у которого ток 5 нагрузки наибольший. При этом ток нагрузки у всех генераторов, кроме данного, поднимается, а у данного (имеющего наибольший ток нагрузки) спадает. Таким образом осуществляется выравнивание токов нагрузки.10Формула изобретенияСпособ автоматического регулирования напряжения параллельно работающих электро машинных генераторов постоянного тока свыравниванием токов нагрузки путем сравнения напряжения на шинах генераторов с заданным значением напряжения и релейного воздействия на обмотки возбуждения генера торов с одновременным выявлением тока нагрузки каждого генератора и сравнением его с параметром, определяющим распределение токов нагрузки между генераторами, о т л ич а ю щ и й с я тем, что, с целью повышения 25 точности регулирования напряжения и распределения нагрузки, параметр, определяющий распределение токов нагрузки между генераторами, получают путем сравнения токов нагрузки генераторов между собой, выявления 30 генератора с наибольшим отклонением токанагрузки, а релейное воздействие осуществляют на обмотку возбуждения генератора с наибольшим отклонением тока нагрузки.Источники информации, принятые во вни мание при экспертизе:1. Авторское свидетельство СССРХ 233051, М. Кл. Н 021 3/46, 1967.2. Росман Л. В. Групповое управление возбуждением синхронных генераторов гидро электростанций, М.-Л Госэнергоиздат,1962, стр. 26 (прототип).536566 Составитель В. Круглова Техред Е. Петрова Корректор Л. Котова Редактор Т. Фадеева Типография, пр. Сапунова, 2 Заказ 3092/7 Изд. Мз 380 Тираж 882 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
СмотретьЗаявка
1830465, 25.09.1972
ПЕРМСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ, КАМСКОЕ РЕЧНОЕ ПАРОХОДСТВО
ГРИШПИТЕНКО МИХАИЛ ТИХОНОВИЧ, ЗАНЕВСКИЙ ЭДУАРД СЛАВОМИРОВИЧ, ЛИЦЫН НАТАН МОИСЕЕВИЧ, ЧЕРНОМОРДИК ВЛАДИМИР АБРАМОВИЧ
МПК / Метки
МПК: H02J 3/46
Метки: генераторов, параллельно, постоянного, работающих, электромашинных
Опубликовано: 25.11.1976
Код ссылки
<a href="https://patents.su/3-536566-sposob-avtomaticheskogo-regulirovaniya-napryazheniya-parallelno-rabotayushhikh-ehlektromashinnykh-generatorov-postoyannogo-toka.html" target="_blank" rel="follow" title="База патентов СССР">Способ автоматического регулирования напряжения параллельно работающих электромашинных генераторов постоянного тока</a>
