Генератор числовых элементов таблицы умножения

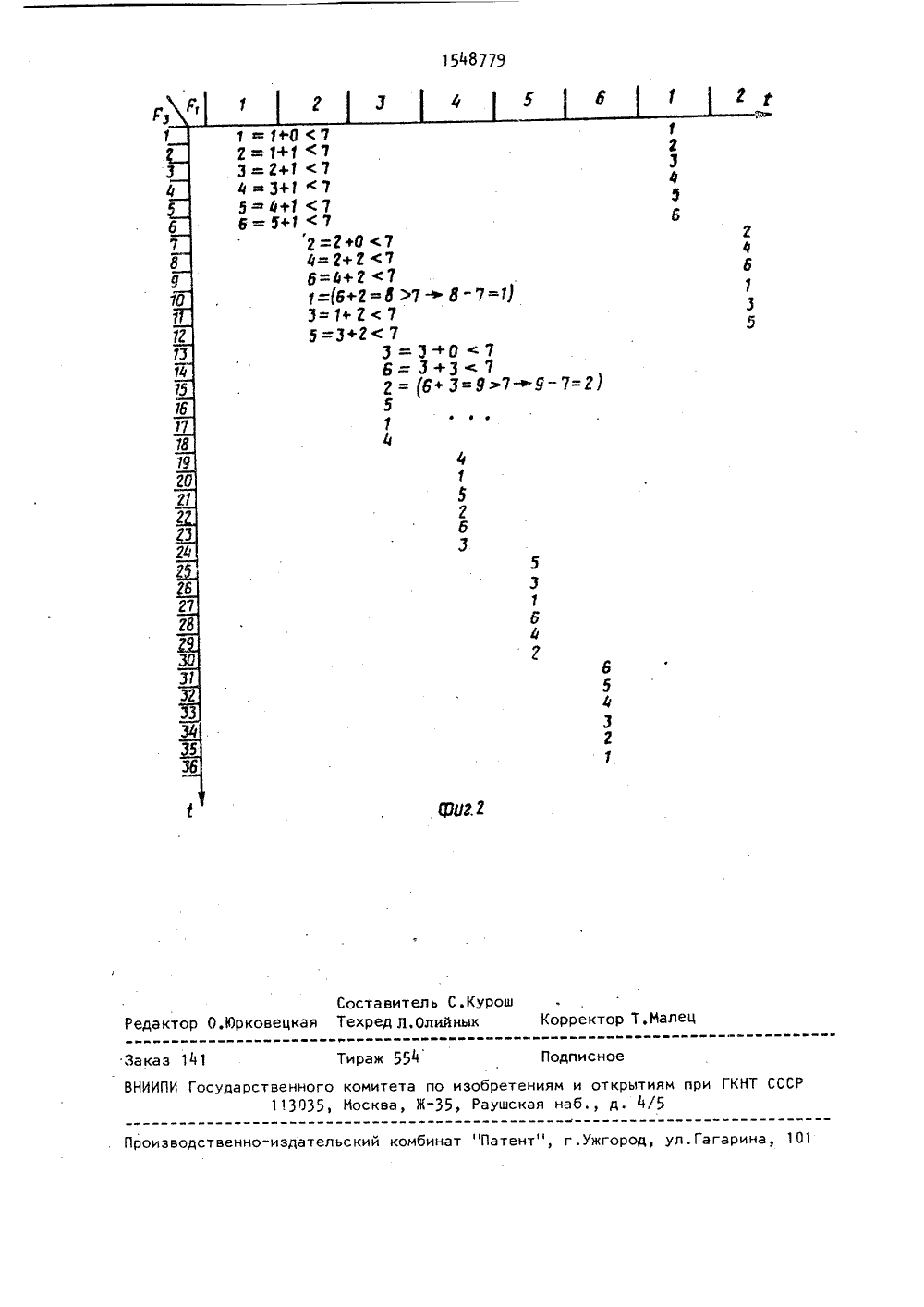

,8015487 51 АРСТВЕННЫЙ Ретениям и Т СССР ГО МИТЕТ ОТНРТИЯОПИСАНИЕ ИЗОБРЕТЕНИЯИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 24 "8 90. Бюл, 1" 9лотник(54) ГенеРАтоР числовыхТАЬЛИЦЫ УМНОЖЕНИЯ(57) Изобретение предкаиспользования в устройс ацено для вах обработки(21) 44486 (22) 24 Лб (46) 07.03 (72) Ь.Й.З (53) 681.3 (56) Автор И 1062674,Авторск 1" 1185323,циФровых сигналов, в цастности дляФормирования и приема и.:мехоустойчивых кодов, Целью изобретения являетсяупрощение генератора числовых элементов таблицы умножения в простом полеехарактеристики р. Генератор содержитсинхрониэирующие входы тактовых импульсов 1 и цикловых импульсов 2,счетчик 3, сумматор 4, Формирователь5 кратных импульсов, регистр 6, схему7 сравнения, выцитатель 8, датчик 9числа р, элемент ИЛИ 10. Цель достигается за сцет того, цто генераторсодержит счетчик 3. 2 ил., 1 табл.Изобретение относится к автоматикеи вычислительной технике и можетбыть использовано в устройствах обработки циФровых сигналов, в частностидля Формирования и приема помехоустойчивых кодов.Цель изобретения - упрощение генератора числовых элементов таблицы умножения в простом поле характеристи,ки р,На Фиг.1 представлена Функциональная схема генератора; на Фиг.2 - прифмер работы генератораГенератор содержит синхронизирующие входы тактовых импульсов 1 и цикловых импульсов 2, счетчик 3 сумматор 4 Формирователь 5 кратных импульсов, регистр б, схему 7 сравне;ния, вычитатель 8, датчик 9 числа р, 2 Оэлемент ИЛИ 10 и выход 11.Генератор числовых элементов таб,лицы умножения в простом поле характеристики р работает следующим образом. 25По входу 1 поступают тактовые импульсы с периодом следования Т, 1/Гравным времени между двумя соседнимистолбцами таблицы умножения, По входу2 поступают синхронизирующие цикло,вые импульсы с периодом следованияТ =1/Р, равным (р) тактовым периодам Т. За один цикл происходитгенерация последовательно всех (р)ненулевых числовых элементов таблицы35умножения, Один раз за цикл цикловой, импульс по входу 2 устанавливаетсчетчик 3 в нулевое состояние, Формирователь 5 Формирует из тактовых импульсов синхронизирующие импульсы,следующие с периодом Т =-1/Р.,=Т,(р)После установки счетчик 3 начинаетсчет тактовых импульсов., поступающихпо входу 1, и последовательно выдаеткоды номеров столбцов таблицы умножения, равные числовым ненулевым элементам первой строки таблицы 1, 2,а в ар в у р 1 КОды поступают напервый вход сумматора 4 на синхронизирующий вход которого поступают крат 50ные импульсы от Формирователя 5, Навторой вход сумматора 4 поступает результат суммирования, полученный впредшествующий период Т с выхода регистра б, хранящего суммарное числов течение одного периода Т . Од 55новременно регистр б выдает число Ь;в схему 7, которая сравнивает число 6 с числом р, получаемым от датчика19. Если Й.р, сигнал с выхода схемы17 поступает в вычитатель 8, которыйпроизводит операцию 6-р=- ь, Тем1самым вычитатель 8 Формирует вычетыпо модулю р. Если 6, р, сигнал 61а также сигнал й через элемент1ИЛИ 1 О поступают на выход 11 генератора,Работу генератора при р=7 поясняетфиг,2. Генератор выдает периодическуюпоследовательность таблиц умноженияв простом поле характеристики 7 сненулевыми числовыми элементами 1, 2,3, 4, 5, 6 (табл,),М 1 2 3 4 5 б1 2 3 4 5 б2 2 4 б 1 3 53 3 б 2 54 4 1 5 2 6 35 5 3 1 б 4 2б 6 5 4 3 2Формула изобретенияГенератор числовых элементов таблицы умножения, содержащий Формирова" тель кратных импульсов, -.,умматор, схему сравнения, регистр, зьчитатель, датчик числа р, элемент ИЛИ, о т л и ч а ю щ и й с я тем что, с целью упрощения, он содержит счетчик, счетный вход которого и вход Формирователя кратных импульсов подключены к входу синхронизирующих тактовых импульсов генератора, вход синхронизирующих цикловых импульсов которого подключен к установочному входу счетчика, выход которого подключен к первому инФормационному входу сумматора, второй инФормационный вход которого и первый вход схемы сравнения подключены к выходу регистра вход которого подключен к выходу сумматора, вход синхронизации которого подключен к выходу Формирователя кратных импульсов, второй вход схемы сравнения и первый инФормационный вход вычитателя подключены к выходу датчика числа р, выход "Меньше" схемы сравнения подключен к первому входу элемента ИЛИ, второй вход которого подключен к выходу вычитателя, второи информационный вход которого подключен к выходу "Больше или равно" схемы сравнения, выход элемента ИЛИ подключен к выходу генератора..Юрк Подписноеизобретениям и откр5, Раушская наб., д. Производственно-издательский комбинат "Патент", г.ужгород, ул.Гагарина, 10 Заказ 141 Тираж 554 ВНИИПИ Государственного комитета по ытиям при ГКНТ СССР 1.3035, Иосква, Ж4/5
