Многовходовой многоразрядный сумматор частотно-кодированных чисел

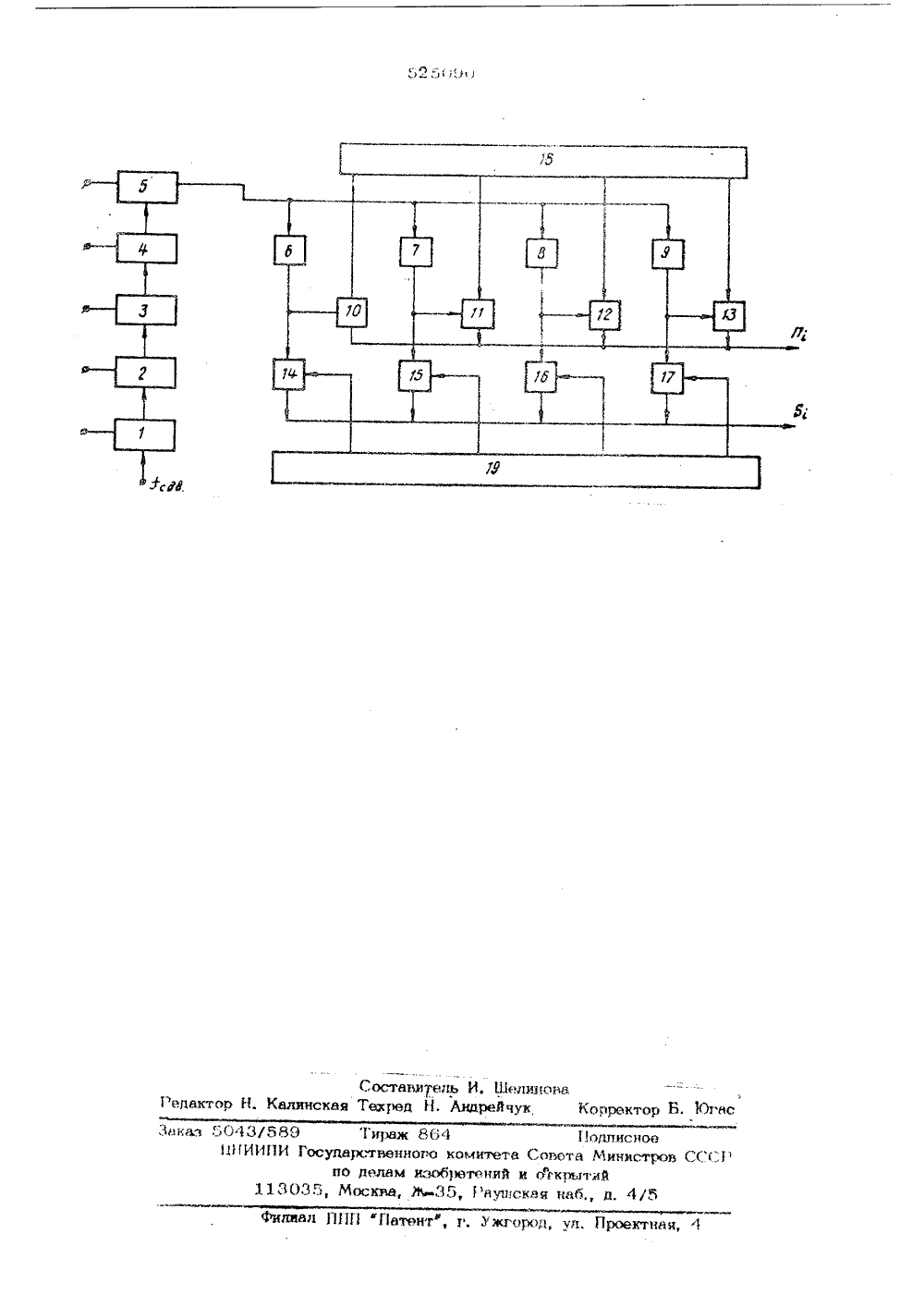

СОюз СОВВтенБ Социалмстммвских Республик.: ТОР СИОМУ СвйДИИЛЬС 61) Дополнительное к авт, саид 22) Заявлено 2 74 (21) 2 Оаявки51) М. Кл аО 6ПРИСОЕДИНЕНИЕМ123) Приоритет 1 крерстееиицй:;." ип608 ете Миииетрее Ыпе делам изоеретеиийи етирытий 43) Опубликова(45) Дата опубл 5,О 8,76.Р теньЗО (53)23.11. 76 ДК 681,3088.8) Ования Описан 2) Авторы изобрет Б. А. Калабеков, В. М. М Н, А дян и В, М, Тузов ковСкий ордена Трудового Красного Зна институт связэлектротехнически ч 54) МНОГОВХОДОВОЙ МНОГОРАЗРЯДНЫЙ СУММАТОР ЧАСТОТНОКОДИРОВАННЫХ ЧИСЕЛ щ а черказана блок-схема ряда сумгаат м разе я 5 Изобретение Относится к области автома гики и цифровой вычиспитепьнои техники и:;:тно-кодированных чисел 1 1, недостатком которых является невысокая точностьра боть,Наиболее близким по технической сущности к данному изобретению является многоразрядньй сумматор частотно-кодированных чисел, каждый разряд которого содер"ит смеситепи, попосовые филттры и ключи,В а также генератор частот и генератор цифр 1,21. 15Недостаток работы такого сумматора со- стоит в том что число слагаемых на входе не может быть больше двух, а для сложения большего числа слагаемых необходимо юбъьдинять сумматоры, ,что приводит к резкому я увеличению объема оборудования и снижает быстродействие.Це 1 тью изобретения является повышение быс;:,;,Одейс твйя сумматора.Это достигается темчто в каждо 2ряде сумматора вход-каждого предыдущегосмесителя первой группы соединен с выходом последующего смесителя той же группы,выход последнего, ъ + Ь -го 1 где ъ -число слагаемых( смесителя первой,групгца подключен ко входам ч полосовых фильтровтого же разряда, выход каждого полосовогофильтра соединен с сигнальнымивходами соответствующего ключа и смесителя второйгруппы, выходы ключей соединены с выходомпереноса разряда, управляющие входы ключейсоединены с соответствующими выходами генератора цифр, управляющие входы смеситьлей второй группы соединены с соответсчвуюшими выходами генератора управляющихчастот, а выходы с выходОм суммы соответствующего разряда суммато 1 а, первыйвход первого смесителя первой Группы соединен с соответствующим выходом генератора управляющих тастот,. вторые входы смесителей первой группы соединены с соответ-ствующими входами сумматора, 5250903Сумматор содержит суммирующие смеси-тели 1-5, полосовые фильтры 6-9, выходные )ключи 10-13, выходные сдвигающие смеси: тели 14-. 17, генератор цифр 18 и генератор управляемых частот 19,Сумматор работаетследующим образом.На первый вход смесителя 1 поступает сигнал переноса из предыдущего разряда, ана второй вход - частота сдвига У , На первые входы смесителей 2-5 поступают зньчения 1 -го разряда слагаемых, а на вторые входы - сигнал,представляюшяй собой результат сложения в предыдущем смесителе.Таким образом, на выходе последнего суммирующего смесителя 5 имеем сигнал с частотой соответствующей результату, суммированйя, который поступает на попосовые фильтры 6 9.В полосу пропускания фильтра 6 попадают частоты, соответствующие значениям суммы щ О, 1, 2, 3. В полосупропускания остальных фильтров попадают частоты, соответствующие значениям суммы: для фильтра 7 - 10, 11, 12, 13; для фильтра 8 - 20, 21, 22, 23; для фильтра 9 - 30, 31, 32, 33, ВТаким образом, сигнал суммы появляется на выходе одного из полосовых фильтров.Далее сигналы суммы поступают на первые входы сдвигаюших разностных смесителей 14-17, на вторые Йходы которых подается такаяЗО частота сдвига Гот генератора 19, которая обеспечивает возвращение сигнала суммы в начальный диапазон частот. Выходы всех сдвигающих смесителей объединены и являются выходом суммы1, Отфильтро- Зб ванный сигнал поступает на входы ключей 1 О, которые образуют признак переноса в следующий разряд. Сигнал на выходе соответствующего ключа появится только в том случае, когда естьсигналы на обоих 40 его входах. На первые входы этих ключей подаются сигналы с выходов соответствую щих полосовых фильтров, а на вторые входы все время подается сигнал с частотой, указывающей величину переноса, который будет 45 передаваться в следующий разряд при данном значении результата суммирования. Так, в полосу фильтра 6 попадают значения суммы, у которых перенос равен нулю, следовательно, на второй вход ключа 10 всегда подает ф ся частота 1 . Аналогично, на вторьй входах ключей присутствуют сигналы с час тотами:длякпюча 11 - 1, для ключа 12:", 1, для ключа 13 -, от генераторацифр 18 Вьгкоды ключей объединяются иявляются выходом Й переноса в следующий1разряд,Предлагаемая схема многовходцто многоразрядного сумматора часто" и: "к,ця званных чисел может работать с бо:ы.пдм числомслагаемых и на современном уровне техникиможет быть выполнена в микроминиатюрномвиде по гибриднойтехнологии,Формула изобретенияМноговходовои миогоразрядныи сумматорчастотнсь кодированных чисел, каждый разряд которого содержит смесители, полосовые филь тры и ключи, а также генератор управляемых частот, и генератор цифр, о т л и ч а ю - ш и й с я тем, что, с целью повышении быстродействия, в каждом разряде сумматора вход каждого предыдущего смесителя первой группы соединен с выходом последующего смесителя;той же группы, выход последнего и +4 -го где и - число спагаемьц/ смесителя первой группы подключен ко входам и полосовых фильтров 1 ого же разряда,.выход каждого полосового фильтра соединен с сигнальными входамисоответствующего ключа и смесителя второй группы, выходы ключей соединены с выход м переноса разряда, управляющие входы ключей соединены с соответствующими выходами генератора цифр,"управляющие входы смесителей второй группы соединены с соответствующими выхо= дами генератора управляющих частот, в вы- ходы, - с выходом суммы соответствующего разряда сумматора, первый вход первого смесителя первой группы соединен с .-.-ог- ветствующим выходом генератора упр,1,1,п ъ щих частот, вторые входы смесителей первой группы " соединены с соответствующими входами сумматора.Источники информации, принятые во:".ц11. Авт, св.2 04709 кл. б 06 Г 7/5 О,1966 г.2. В. В. Мальцев, Н. 1", Моторов иВ, М, Тузов, Устройство для проведения элементарных арифметических оп.раций и произвольных системах счисления, сборник "Многозначные элементы и структуры" под ред. Сигорского, 1967 г, дтр, 183-189 прототип .Составитель И. ШелииоваРедактор Н. Калисхая Текред Н. Андрейчух торре Зи хао 504 3589шиипи г 113 л ППП фПвтент", г. Укгород, ул ца осуйарствен по делам 5, Москва, Я с Иодмсноо комитета Совета Минстроизоб)ютенЙ и окрытЙЪ Ч 5 1 аускя цап д 4
