Регулятор уровня сыпучих материалов

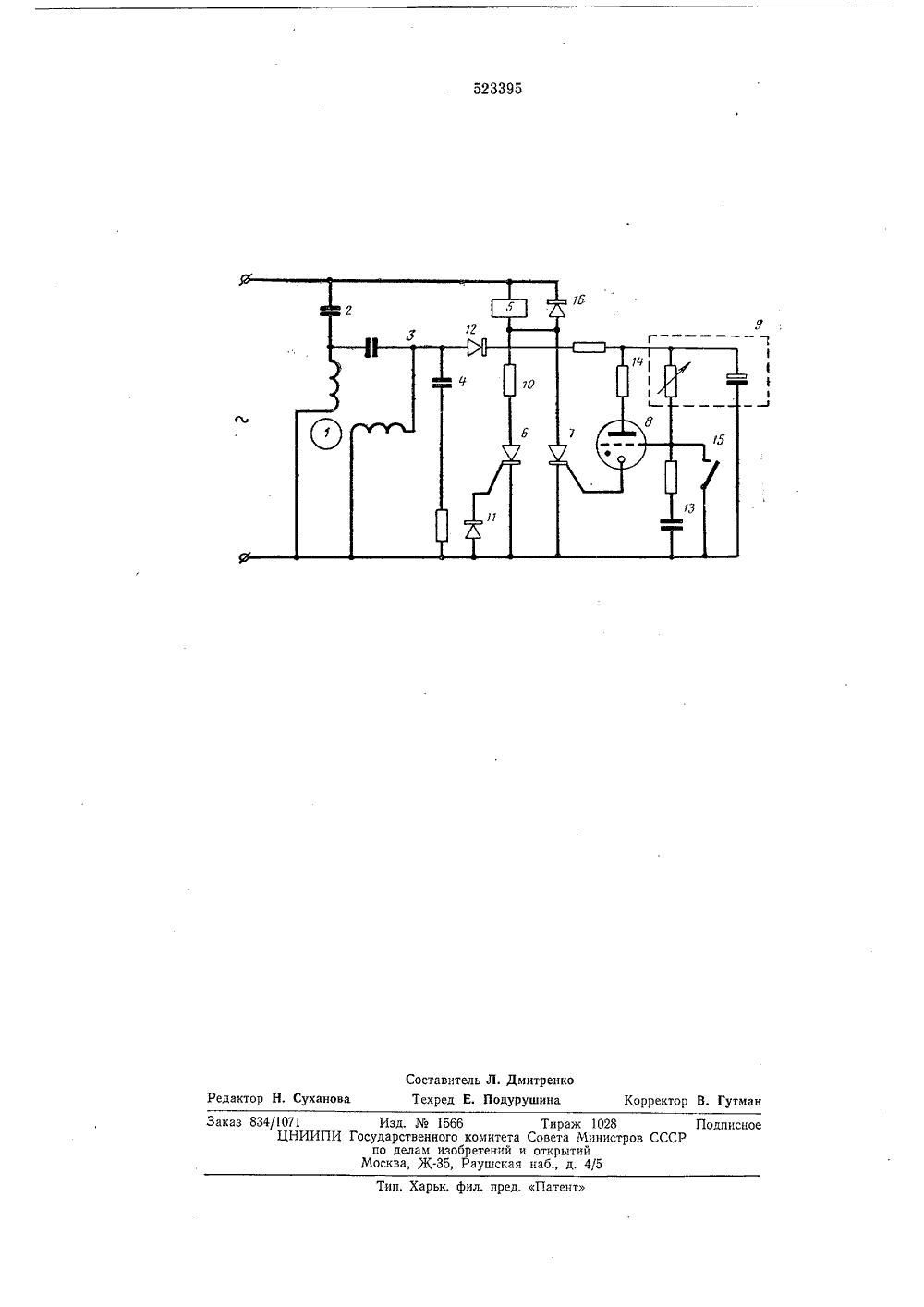

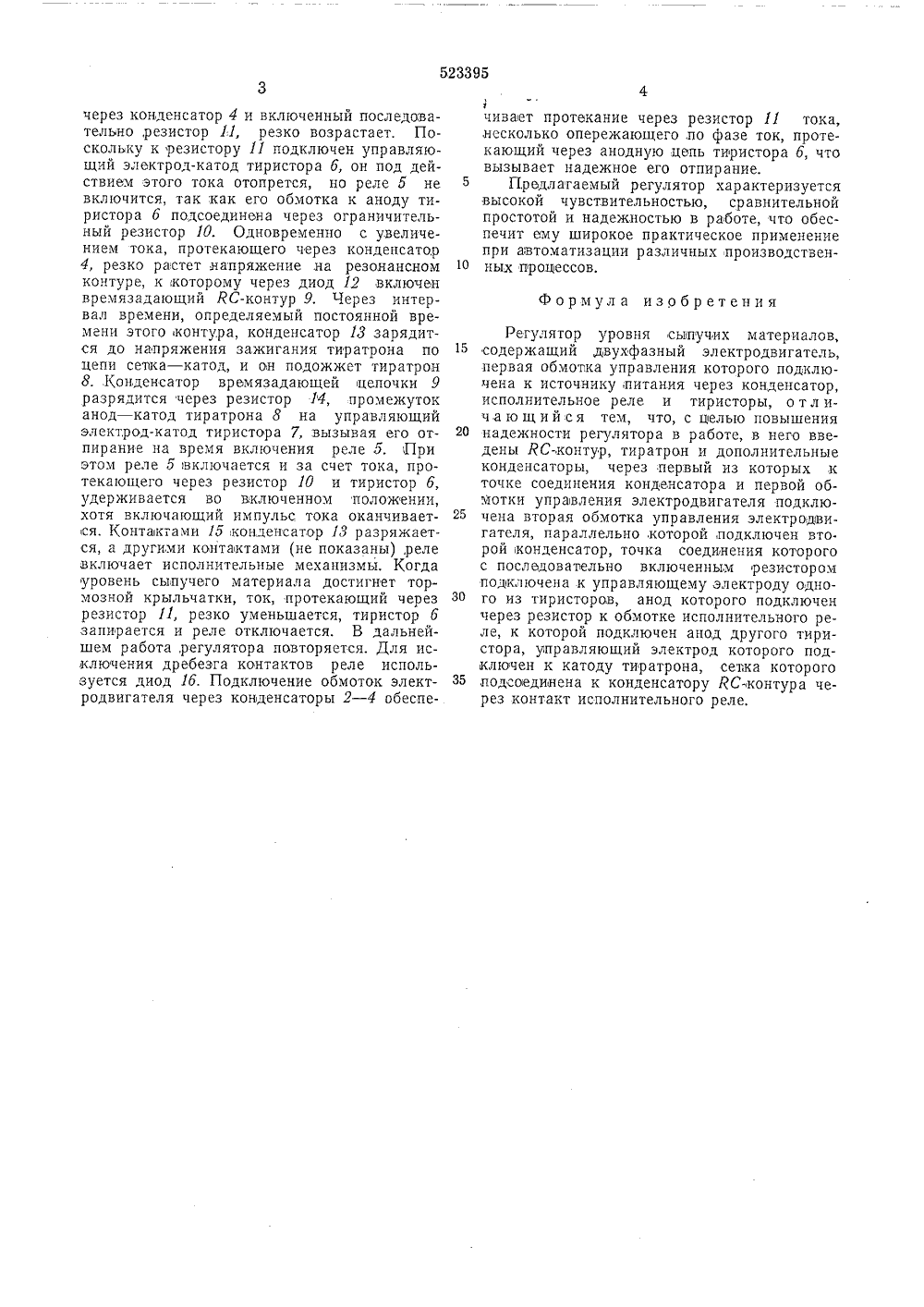

Ьк 4 уытехвт МЬФ Союз Советских Социалистических Респуолик(23) Приоритет -51) М,Клб 05 В 9/12 Государственный комитет Совета Министров СССР по лелем нзооретений 621-555.6) Опубликовано 30,07.76, Бюллетень ЛЪ 28 крыт ата опубликования описания 15.09.7 б Авторизобретен митренк(71) Заявител О ЬИУЧИХ ИАТЕРИАЛ 54) РЕГУЛЯТ вышение Изобретение относится к области автоматики и предназначено для позиционного контроля и регулирования уровня сыпучих материалов.Известны регуляторы уровня сыпучих материалов, содержащие двухфазный двигатель, первая обмотка управления которого подключена к источнику питания через конденсатор, исполнительное реле и тиристоры.Целью изобретения является понадежности регулятора в работе.Это достигается тем, что в регулятор введены ЯС-контур, тиратроп и дополлительные конденсаторы, через первый из которых к точке соединения конденсатора и первой обмотки управления электродвигателя подключена вторая обмотка управления электродвигателя, параллельно которой подключен второй конденсатор, точка соединения которого с последовательно включенным резистором подключена к управляющему электроду одного из тиристоров, анод которого подключен через резистор к обмотке исполнительного реле, к которой подключен анод другого тиристора, управляющий электрод которого подключен к катоду тиратрона, сетка которого подсоединена к конденсатору РС-,контура через контакт исполнительного реле.На чертеже, представлена принципиальная электрическая схема регулятора. Схема включает в себя двухфазный электродвигатель 1 с крыльчаткой на,валу, основной 2 и дополнительные 3 и 4 конденсаторы, исполнительное реле 5, тиристоры б и 7, тира трон 8 тлеющего разряда, времязадающийЯС-контур 9 и ограничительный резистор 10.Одна статорная обмотка электродвигателя1 подключена к сети переменного тока через конденсатор 2, а вторая - подключена па- О раллельно первой через конденсатор 8 и параллельно второй обмотке подсоединен конденсатор 4, образующий с второй обмоткой при вращении ротора двигателя резонансный контур, Такое подключение двухфазного 5 электродвигателя обеспечивает многократноеизменение наряжеи на параллельном зонансном контуре в зависимости от состояния ротора двигателя. При вращающемся роторе напряжение на резонансном контуре, со- О ставленном второй обмоткой двигателя и конденсатором 4, в несколько раз возрастает го сравнению с неподвижным ротором, В несколько раз возрастает и ток, протекающий.через эту обмотку и конденсатор 4.5 Когда уровень сыпучего материала вышетормозной крыльчатки, ротор двигателя заторможен, тиристоры б и 7 заперты и реле а" выключено, Когда уровень сыпучего материала освободит крыльчатку, ротор двигателя зо приходит во вращение и ток, протекающийчерез конденсатор 4 и включенный последовательно, резистор 11, резко возрастает. Поскольку к резистору 11 подключен управляющий электрод-катод тиристора 6, он под действием этого тока отопрется, но реле 5 не включится, так как его обмотка к аноду тиристора б подсоединена через ограничительный резистор 10. Одновременно с увеличением тока, протекающего через конденсатор 4, резко растет напряжение на резонансном контуре, к которому через диод 12 включен времязадающий ЛС-контур 9. Через интервал времени, определяемый постоянной времени этого контура, конденсатор И зарядится до напряжения зажигания тиратрона по цепи сетка - катод, и он подожжет тиратрон 8. Конденсатор времязадающей цепочки 9 разрядится через резистор 14, промежуток анод - катод тиратрона 8 на управляющий электрод-катод тиристора 7, вызывая его отпирание на время включения реле 5. При этом реле 6 1 включается и за счет тока, протекающего через резистор 10 и тиристор б, удерживается во включенном положении, хотя включающий импульс тока оканчивается. Контактами 15,конденсатор 18 разряжается, а другими контактами (не показаны),реле включает исполнительные механизмы. Когда уровень сыпучего материала достигнет тормозной крыльчатки, ток, протекающий через резистор 11, резко уменьшается, тиристор 6 запирается и реле отключается. В дальнейшем работа, регулятора повторяется. Для исключения дребезга контактов реле используется диод 16, Подключение обмоток электродвигателя через конденсаторы 2 4 обеспечивает протекание через резистор 11 тока, ,несколько опережающего,по фазе ток, протекающий через анодную цепь тиристора б, что вызывает надежное его отпирание.5 Предлагаемый регулятор характеризуетсявысокой чувствительностью, сравнительной простотой и надежностью в работе, что обеспечит ему широкое практическое применение при автоматизации различных производствен 1 о ных процессов.Формула изобретенияРегулятор уровня сыпучих материалов, 15 содержащий двухфазный электродвигатель,первая обмотка управления которого подключена к источнику питания через конденсатор, исполнительное реле и тиристоры, о т л и- чающий ся тем, что, с целью повышения 20 надежности регулятора в работе, в него введены ЛС-,контур, тиратрон и дополнительные конденсаторы, через первый из которых к точке соединения конденсатора и первой обмотки управления электродвигателя подклю чена вторая обмотка управления электродвигателя, параллельно, которой, подключен вто.рой конденсатор, точка соединения которого с последовательно включенным резистором подключена к управляющему электроду однозо го из тиристоров, анод которого подключенчерез резистор к обмотке исполнительного реле, к которой подключен анод другого тиристора, управляющий электрод которого подключен к катоду тиратрона, сетка которого З 5,подсоединена к конденсатору йС-контура через контакт исполнительного реле,523395 Составитель Л. ДмитренкСуханова Техред Е. Подурушина едакт ектор В. Гутма аказ 834/1071ЦНИИПИ писно ип. Харьк. фил. пред. Патент Изд. М ударстве по делам Москва, Ж 1566 Тираж 1028ого комитета Совета Министров СССРизобретений и открытий35, Раушская наб., д. 4/5 Р1
