Система управления турбоагрегата
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

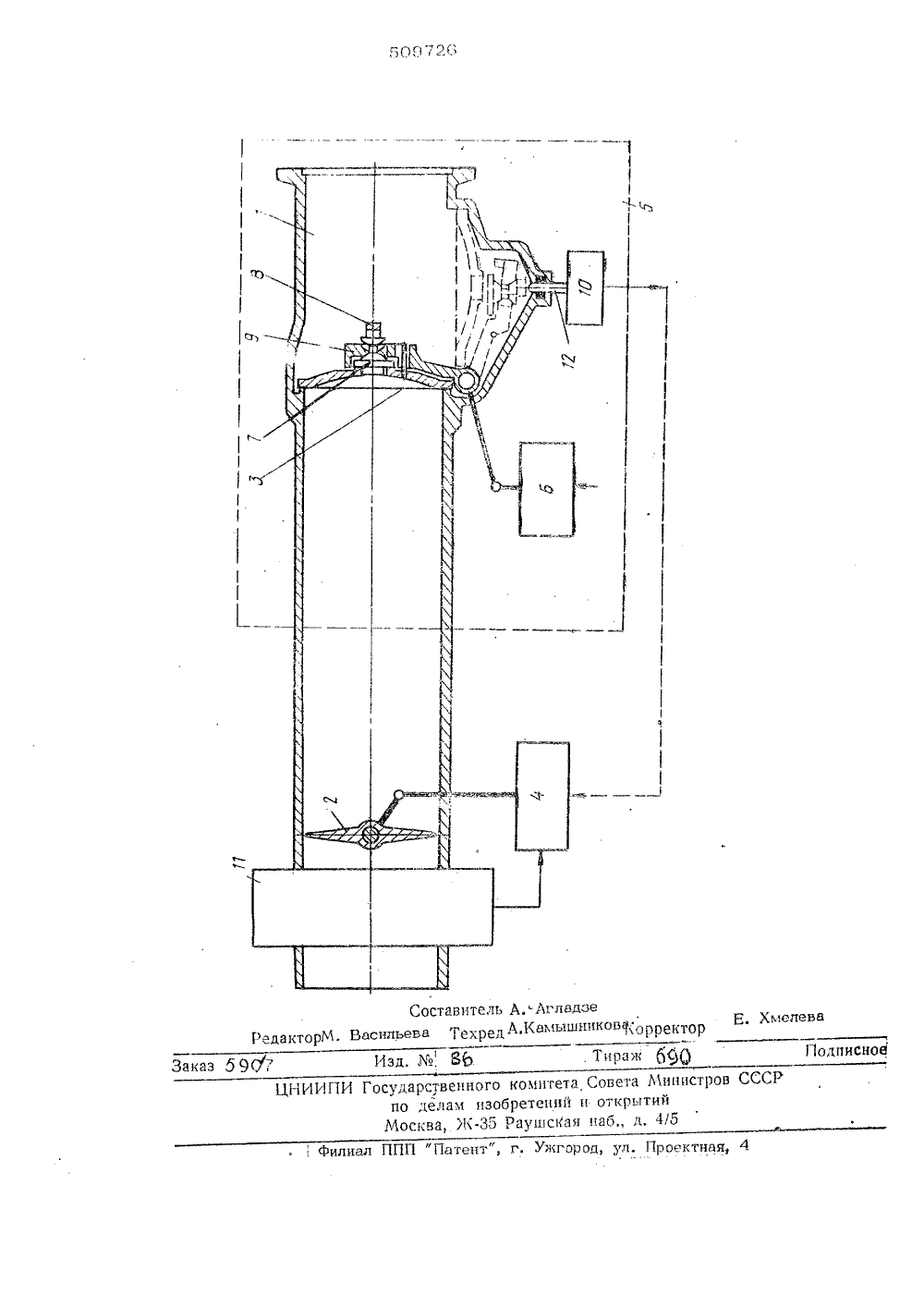

(45) Дат"- опубликования описания 109 76 111 И);,1. Кд. Го 1 о 1 ыоо Государстоеинцй комитет Соввта Икнистроа СССР по делам изобретеиик и открытий(71) Заявитель А У 1 РЗЛЕИЯ ТУРБСАГГ;а "Гй Изения ласти управк систеегата,о ретение относ ности инами, и в ч управления пуска турестны системы упра, содержащие регунемую регуляторомтарельчатого типаиводом,И турбоагзаслону Ову 1 о завлени ш гат и пус в яемую слонк сервопр Нед в больостоит ивода звестных систем и габаритах сер то шом вес Сервоараллразгрза нный габаритов стройстве еньшения веса елью умривода предложенномковой эаслонк установлен ески свяьно клапан, кинемаоприв одом. зочный с сер гата 1 3 нах ът"е р д я заслон меПереч Вкроч тинная пускова закрытом полож а 6. а и В Зайствием сер -ЕНБИ ПОД егулирующая заслонка ВОПРИВОД БахОдитс РЫТОМ ПО женки Вследст Кроме того, предусмотрены установка разгрузочного клапана непосредственно на пусковой заслонке, снабженной упором его открытого положения, и соединение сервопривода с пусковой заслонкой через разгрузочный клапан, а также связь регулятора с блокирующим элементом, кннематически соединенным с сервоприводом при открытом положении пусковой заслонки,На чертеже изображена гредлагаемая система управления турбоагрегата, содержащая подводящий трубопровод 1 с регу - лируюшей заслонкой 2 и пусковой заслонкой 3, регулятор 4 связанный с регулирующей заслонкой 2, и пусковой блок 5 с сервоприводом 6, Ка пусковой заслонке 3 установлен разгрузОчный клапан 7 и предусмотрен жестко связанный с Б у р 8 ОткрытОГО полОжения клапана 7. Пуско - Вая заслонка 3 через клапан 7 и систему рычаГОВ 9 сВязана с серВОприводом О. На подводящем трубопроводе .1 в зоне sол- БОГО Открытия пускОВОй заслонки 3 установлен блокирующий элемент ХО, подипоченный к регулятор 4 турбоагрегата 1 3 Пусковая заслонке 3 выполнена тарельчатой для Обеспечения герметичного перекрытия труб Брвода 1вие воздействия блокир опего элемента10 на регулятор,При включении системы в работу подачется сигнал на сервопривод Ь которыичерез систему рычагов 9 открывает разгрузочный клапан 7 до упора 8. При этом,давление рабочего -ела по обе стороныпусковой заслонки 3 выравнивается вследствие того, что проходное сечение разгрузочного клапана 7 значительно превышаетпроходное сечение по зазору между регулирующей заслонкой 2 и трубопроводом 1. Это выравнивание давления уменьшает потребное усилие сервопривода на открытие бусковой заслонки 3, осушествляемое придальнейшем ходе сервопривода через разгрузочный клапан 7 и упор Я, В конце хода открытия пусковая заслонка 3 воздействует на шток 12 блокирующего элемента 10, который снимает блокировку регулятора, последний вступает в работу и регулирует при помоши заслонки 2 поступление к турбоагрегату рабочего тела по трубопроводу 1,В случае, если в конструкции оегулятора предусмотрено закрытое положение регулируюшей заслонки 2 при отсутствии подвода рабочего тела, предложенная система может быть выполнена без блокируюшего элемента 10. Клапан 7 может устанавливаться непосредственно на трубопроводе 1 с обеспечивая соединение и разъединение полостей трубопровода 1 до и после заслонки 3.формула изобретения1, Система управления турбоагрегата, О содержашая регулирующую заслонку, управляемую регулятором, и пусковую заслонку тарельчатого типа, управляемую сервоприводом, о т л и ч а ю ш а я - с я тем, что, с целью уменьшения веса 15 и габаритов сервопривода, параллельнопусковой заслонке установлен разгрузочный клапан, кинематически связанный с сервоприводсм.2 Система по и, 1 о т л и ча ю- Ю ш а я с я тем, что разгрузочный клапан установлен непосредственно на пусковой заслонке, снабженной упором его открытого положения, а сервопривод соединен с пусковой заслонкой через разгрузочный клапан.3. Система по пп. 1, 2, о т л и -ч а ю ш а я с я тем, что регулятор связан с блокируюшим элементом, кинематически соединенным с сервоприводом лоО при открытом положении пусковой заслон"ки.; филиал ППИ "Г 1 атен 1 Совета Министров ССи открьтнй иаб д, 4/5 Проектная, 4
СмотретьЗаявка
1991634, 25.01.1974
ПРЕДПРИЯТИЕ ПЯ А-1528
БАЛАБАНОВ НИКОЛАЙ ИВАНОВИЧ, ТУЧИНСКИЙ ВИКТОР ЛАЗАРЕВИЧ, ВАРТАНЯНЦ ЭДУАРД АРКАДЬЕВИЧ
МПК / Метки
МПК: F01D 19/00
Метки: турбоагрегата
Опубликовано: 05.04.1976
Код ссылки
<a href="https://patents.su/3-509726-sistema-upravleniya-turboagregata.html" target="_blank" rel="follow" title="База патентов СССР">Система управления турбоагрегата</a>
