Устройство для срезания деревьев

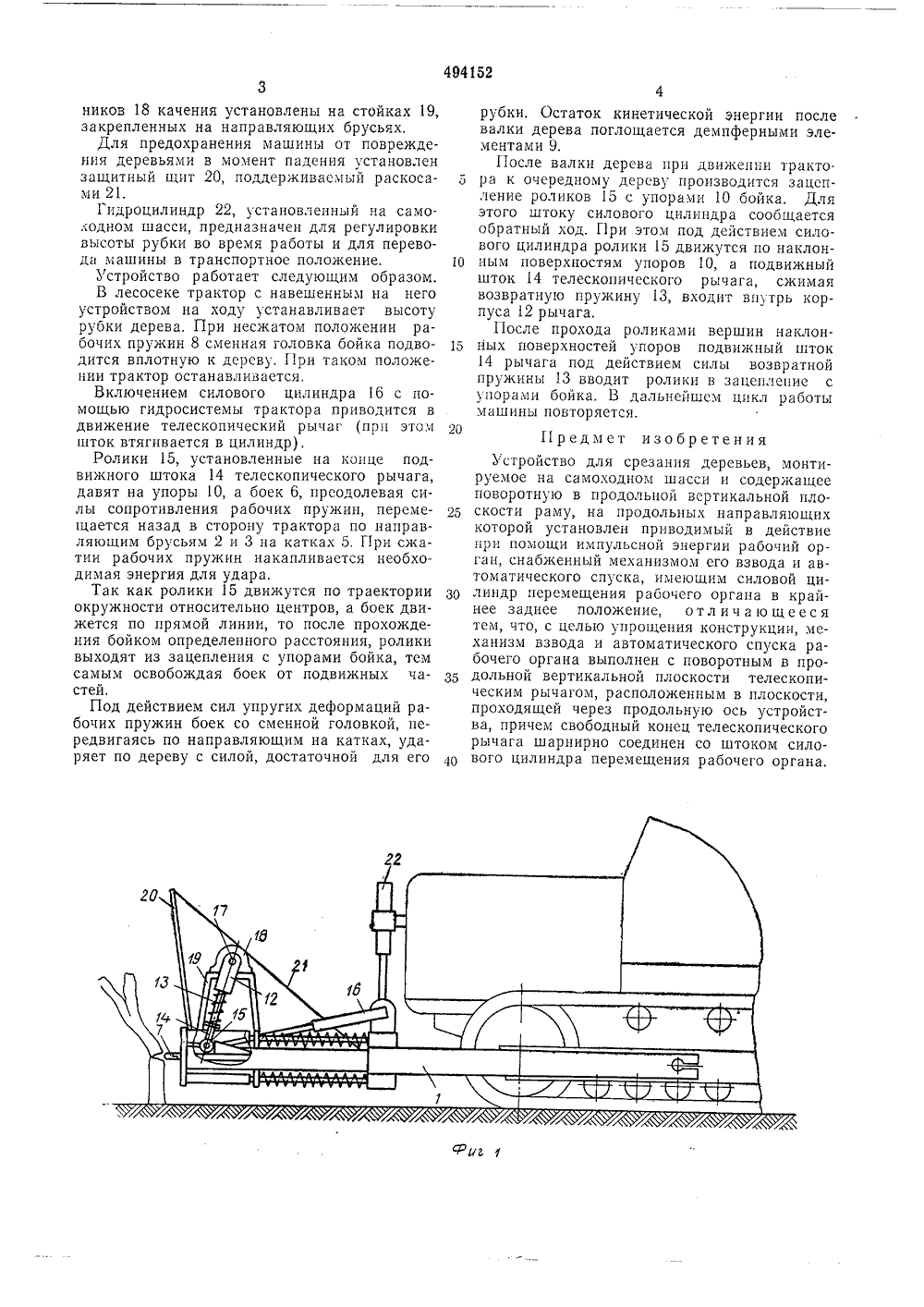

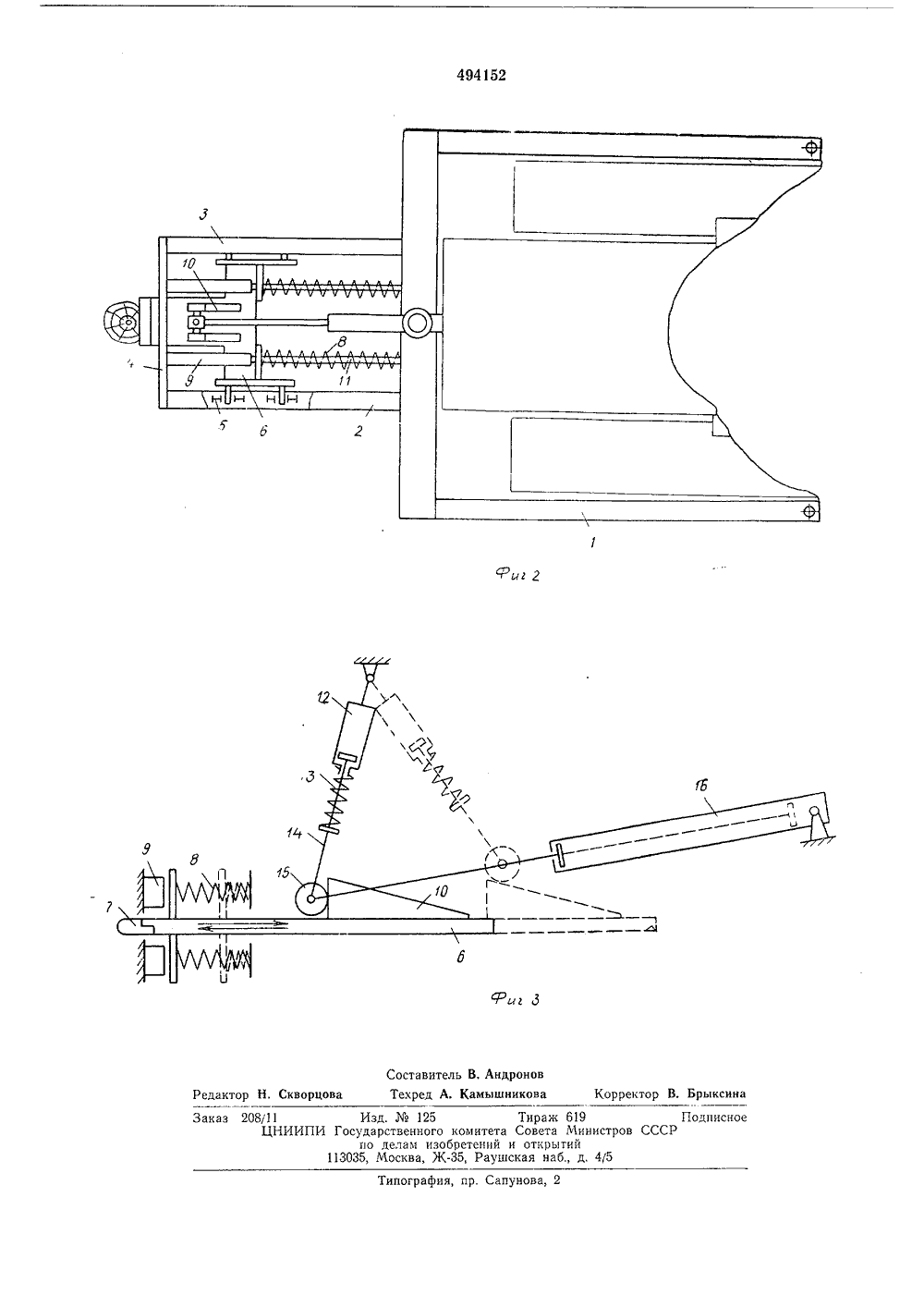

(11) 494 Б 2 Соаа советских Социалистических Республик. свид-ву лнительное л. А 01 д 23/ А 01 д 23/ 22) Заявлено 31.05,74 (21) 2028674/30 присоединением заявк уаарственный комитеета Министров СССР(53) УДК 634.0.36(088.8 по делам изобретении и открытий71) Заявител 54) УСТРОЙСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВЬ ертпкальноп плокачающуюся нКорпуса подшип 11 зобретснис относится к устройствам для срезания деревьев и может быть использовано в лесном хозяйстве, например для срезан.ия саксаула и черкеза.Известны устройства для срезания деревьев, монтируемые на самоходном шасси и содержащие поворотную в продольной вертикальной плоскости раму, на продольных направляющих которой установлен приводимый в действие при помо 1 ци импульсной энергии рабочий орган, снабженный механизмом его взвода и автоматического спуска, имеющим силовой цилиндр перемещения рабочего органа в крайнее заднее положение.Однако такие устройства имеют сложное конструктивное исполнение.Цель изобрстения - устрансние указанного недостатка.Для этого механизм взвода и автоматического спуска рабочего органа выполнсп с поворотным в продольной вертикальной плоскости телескопическим рычагом, расположенным в плоскости, проходящей через продольную ось устройства, причем свободный конец телескопического рычага шарнирно соедпнсн со штоком силового цилиндра перемещения рабочего органа.На фиг. 1 изображено устройство для срезания деревьев, вид сбоку; на фиг, 2 - то же,сид сверху; на фиг. 3 - механизм взвода иавтоматического спуска рабочего органа.Устройство для срезания деревьев содержитраму 1, на которой установлены направляю 5 щие брусья 2 и 3, В передней части направляющие брусья соединены поперечиной 4, имсющей окно для перемещения рабочего органа.На направляющих брусьях на катках 5установлен рабочий орган 6 в виде бойка со10 сменной головкой 7, расположенный междурабочими пружинами 8 и демпферными элемснтамп 9. На бойке жестко укреплены упоры 10,Рабочие пружины установлены на направ 15 ляющих 11 симметрично продольной оси рамы и свободными концами упираются в заднюю часть бойка. Демпферные элементыустановлены между бойком н поперечиной.Механизм взвода и автоматического спуска20 бойка состоит из телескопического рычага,содержащего корпус 12, возвратную пружину13 и подвижный шток 14, на конце которогоустановлены ролики 15. Шток силового цилиндра 16, установленного на раме, соединен со свободным концом телескопическогорычага.Телескопический рычаг в вскости посажен на ось 17,адвух подшипниках качения.3ников 18 качения установлены на стойках 19, закрепленных на направляющих брусьях,Для предохранения машины от повреждения деревьями в момент падения установлен защитный щнт 20, поддерживаемый раскосами 21.Гидроцилиндр 22, установленный на самоходном шасси, предназначен для регулировки высоты рубки во время работы и для перевода машины в транспортное положение.Устройство работает следующим образом.В лесосеке трактор с навешенным на него устройством на ходу устанавливает высоту рубки дерева. При несжатом положении рабочих пружин 8 сменная головка бойка подводится вплотную к дерсву. При таком положении трактор останавливается.Включением силового цилиндра 16 с помощью гидросистемы трактора приводится в движение телескопический рычаг (прп этом шток втягивается в цилиндр).Ролики 15, установленные на конце подвижного штока 14 телескопического рычага, давят на упоры 10, а боек 6, преодолевая силы сопротивления рабочих пружин, перемещается назад в сторону трактора по направляющим брусьям 2 и 3 на катках 5, Г 1 ри сжатии рабочих пружин накапливается необходимая энергия для удара.Так как ролики 15 движутся по траектории окружности относительно центров, а боек движется по прямой линии, то после прохождения бойком определенного расстояния, ролики выходят из зацепления с упорами бойка, тем самым освобождая боек от подвижных частей.Под действием сил упругих деформаций рабочих пружин боек со сменной головкой, передвигаясь по направляющим на катках, ударяет по дереву с силой, достаточной для его 494152 рубки, Остаток кинетической энергии послевалки дерева поглощается демпферными элементами 9.Г 1 осле валки дерева прп движении тракто.5 ра к очередному дереву производится зацепление роликов 15 с упорами 10 бойка. Дляэтого штоку силового цилиндра сообщаетсяобратный ход. При этом под действием силового цилиндра ролики 15 движутся по наклон 10 ным поверхностям упоров 10, а подвижныйшток 14 телескопического рычага, сжимаявозвратную пружину 13, входит внутрь корпуса 12 рычага,После прохода роликами вершин наклон 1 з ных поверхностей упоров подвижный шток14 рычага под действием силы возвратнойпружины 13 вводит ролики в зацепленис супорами бойка. В дальнейшем цикл работымашины повторяется.11 редмет изобретенияУстройство для срезания деревьев, монтируемое на самоходном шасси и содержащееповоротную в продольной вертикальной пло 25 скости раму, на продольных направляющихкоторой установлен приводимый в действиепри помощи импульсной энергии рабочий орган, снабженный механизмом его взвода и автоматического спуска, имеющим силовой цидп линдр перемещения рабочего органа в крайнее заднее положение, о т л и ч а ю щ е е с ятем, что, с целью упрощения конструкции, механизм взвода и автоматического спуска рабочего органа выполнен с поворотным в продольной вертикальной плоскости телескопическим рычагом, расположенным в плоскости,проходящей через продольную ось устройства, причем свободный конец телескопическогорычага шарнирно соединен со штоком силового цилиндра перемещения рабочего органа.ПодписноеССР 8/11 ЦНИИП ака ипография, пр. Сапунова, 2 Изд.125 Государственного комитета по делам изобретений 13035, Москва, Ж, Рауш
