Запоминающее устройство с блокировкой неисправных ячеек

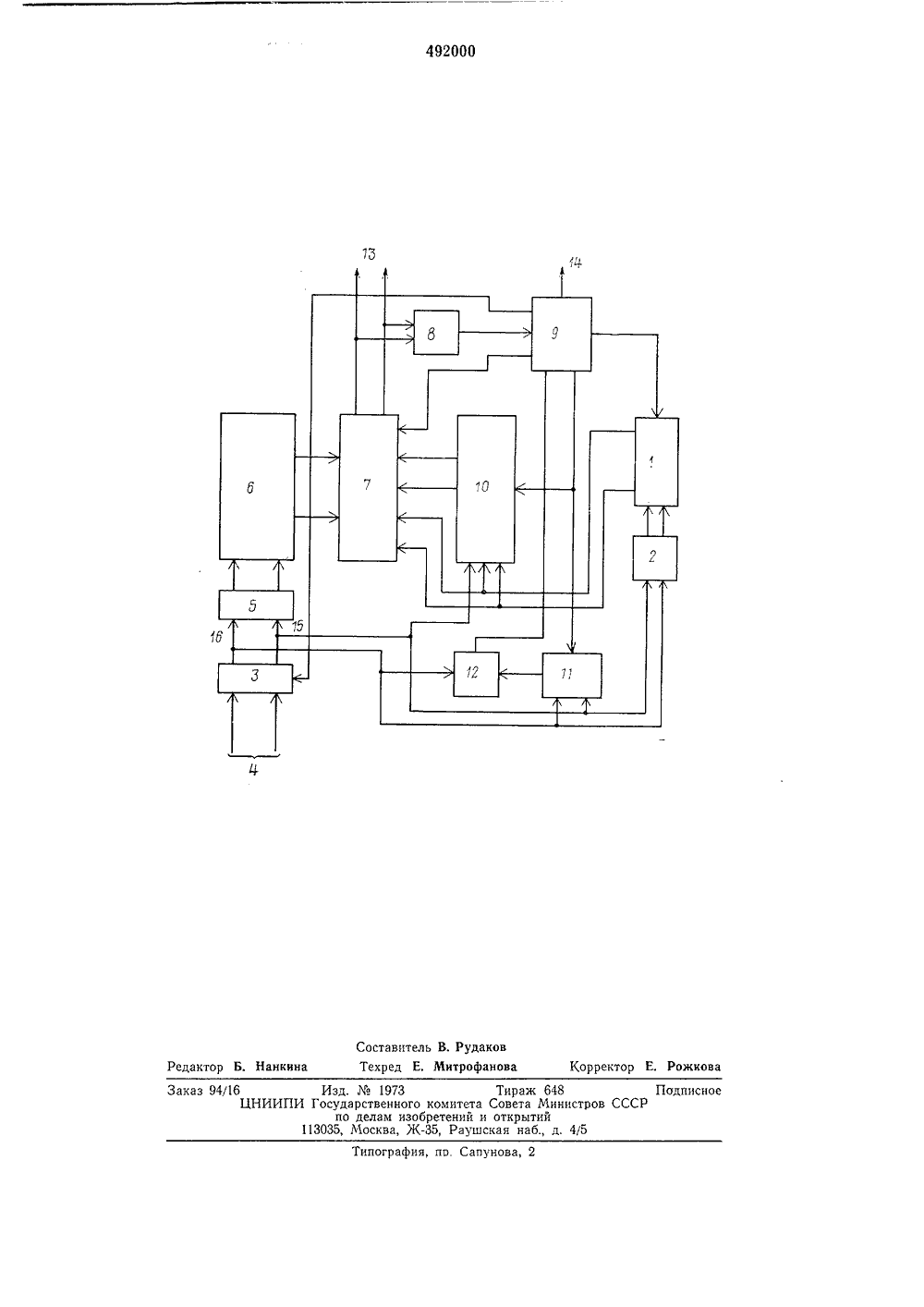

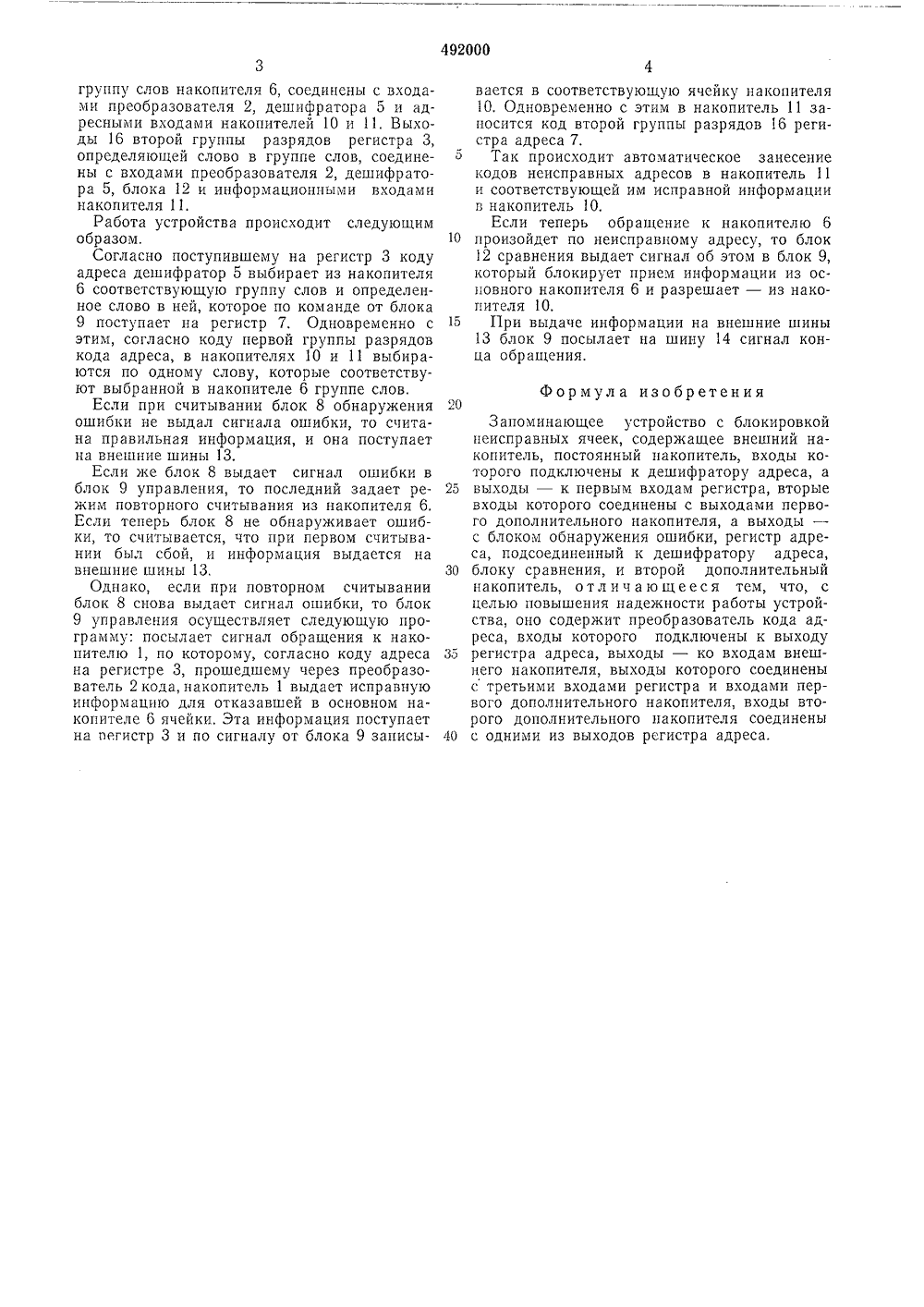

Союз Советских Социалистических Республик(23) ПриоритетОпубликовано 15.11Дата опубликования овета Министров СССРло делам изобретений Бюллетеньписания 06.02.76 3) У 7(088.8 и открытии 72) Авторы изобретен Заявитель ОКИРОВКО 54) ЗАПОМИНАЮЩЕЕ УСТРОЙСТВОНЕИСПРАВНЫХ ЯЧЕЕ На чертеже изобра чок-схема предложенного устройства.Устройство содержит внешний накопитель1, преобразователь 2 кода адреса, регистр 3 адреса со входами 4, дешифратор 5 адреса, постоянный накопитель 6, регистр 7, блок 8 обнаружения ошибки, блок 9 управления, первый дополнительный накопитель 10, второй дополнительный накопитель 11, служащий для хранения кода неисправного адреса, блок 12 сравнения.Выходы дешифратора 5 соединены со входами накопителя 6, выходы которого подключены к первым входам регистра 7. Выходы регистра 7 соединены с внешними информационными шинами 13 и входами блока 8, выход которого подключен к входу блока 9 управления. Выходы накопителя 10 подключены ко вторым входам регистра 7. Выходы накопителя 11 соединены с входамп блока 12, выход которого соединен с входом блока 9; выход блока 9 подключен к входу накопителя 1, выходы которого подключены к третьим входам регистра 7 и информационным входам накопителя 10. Выходы преобразователя 2 соединены с адресными входами накопителя 1. Выходы блока 9 управления подключены к входам регистров 3, 7 и накопителей 10, 11 а также к внешней шине 14. Выходы 15 первой группы разрядов регистра 3, определяющей ство с блосодержащее накопитель,ешифратору одам регист ены с выхокопителя, а ошибки, реешифратору ой дополни тро ячеек,стоянныйючены к дервым вхого соединльного нааруженияенный к дя, и втор апомио несвоюоях и ающегопособноработа дотказахде рабося от изобр азов а дключены - ко вхокоторого гистра и копителя, 2 копителя регистра 1 сить на 3 Известно запоминающ кировкой неисправных внешний накопитель, по входы которого подкл адреса, а выходы - к п ра, вторые входы котор дами первого дополните выходы - с блоком обн гистр адреса, подсоедин адреса, блоку сравнени тельный накопитель. Недостатком известного зустройства является то, что онавтоматически восстанавливатьспособность при случайных сбэлементов памяти, возникающих в хты устройства.Описываемое устройство отличаетвестного тем, что оно содержит претель кода адреса, входы которого пок выходу регистра адреса, выходыдам внешнего накопителя, выходысоединены с третьими входами ревходами первого дополнительного навходы второго дополнительного насоединены с одними из выходовадреса.Указанные отличия позволяют повдежность работы устройства. О, А, Терзян и Л. М. Чахоягруппу слов накопителя 6, соединены с входами преобразователя 2, дешифратора 5 и адресными входами накопителей 10 и 11, Выходы 16 второй группы разрядов регистра 3, определяющей слово в группе слов, соединены с входами преобразователя 2, дешифратора 5, блока 12 и информационными входами накопителя 11,Работа устройства происходит следующим образом,Согласно поступившему на регистр 3 коду адреса дешифратор 5 выбирает из накопителя 6 соответствующую группу слов и определенное слово в ней, которое по команде от блока 9 поступает на регистр 7. Одновременно с этим, согласно коду первой группы разрядов кода адреса, в накопителях 10 и 11 выбираются по одному слову, которые соответствуют выбранной в накопителе 6 группе слов.Если при считывании блок 8 обнаружения ошибки не выдал сигнала ошибки, то считана правильная информация, и она поступает на внешние шины 13,Если же блок 8 выдает сигнал ошибки в блок 9 управления, то последний задает режим повторного считывания из накопителя 6. Если теперь блок 8 не обнаруживает ошибки, то считывается, что при первом считывании был сбой, и информация выдается на внешние шины 13.Однако, если при повторном считывании блок 8 снова выдает сигнал ошибки, то блок 9 управления осуществляет следующую программу: посылает сигнал обращения к накопителю 1, по которому, согласно коду адреса на регистре 3, прошедшему через преобразователь 2 кода, накопитель 1 выдает исправную информацию для отказавшей в основном накопителе 6 ячейки, Эта информация поступает на пегистр 3 и по сигналу от блока 9 записывается в соответствующую ячейку накопителя10. Одновременно с этим в накопитель 11 заносится код второй группы разрядов 16 регистра адреса 7.3 Так происходит автоматическое занесениекодов неисправных адресов в накопитель 11и соответствующей им исправной информацииг накопитель 10,Если теперь обращение к накопителю 610 произойдет по неисправному адресу, то блок12 сравнения выдает сигнал об этом в блок 9,который блокирует прием информации из основного накопителя 6 и разрешает - из накопителя 10.15 При выдаче информации на внешние шины13 блок 9 посылает на шину 14 сигнал конца обращения. Формула изобретения 2 ОЗапоминающее устройство с блокировкойнеисправных ячеек, содержащее внешний накопитель, постоянный накопитель, входы которого подключены к дешифратору адреса, а 25 выходы - к первым входам регистра, вторыевходы которого соединены с выходами первого дополнительного накопителя, а выходы - с блоком обнаружения ошибки, регистр адреса, подсоединенный к дешифратору адреса, 30 блоку сравнения, и второй дополнительныйнакопитель, отл и ч аю щееся тем, что, с целью повышения надежности работы устройства, оно содержит преобразователь кода адреса, входы которого подключены к выходу 35 регистра адреса, выходы - ко входам внешнего накопителя, выходы которого соединены с третьими входами регистра и входами первого дополнительного накопителя, входы второго дополнительного накопителя соединены 40 с одними из выходов регистра адреса.492000 Редактор анкина раж 648 ета Министркрытий наб., д. 4/5 писно каз 94/16ЦНИИ оставитель В. Рудако Техред Е. Митрофан Изд.Государств по дел 13035, Мос973 Т енного комитета Со м изобретений и от ва, Ж, Раушска Типография, по, Сапунова Корректор Е. Рожков
