Устройство для кольцевания деревьев

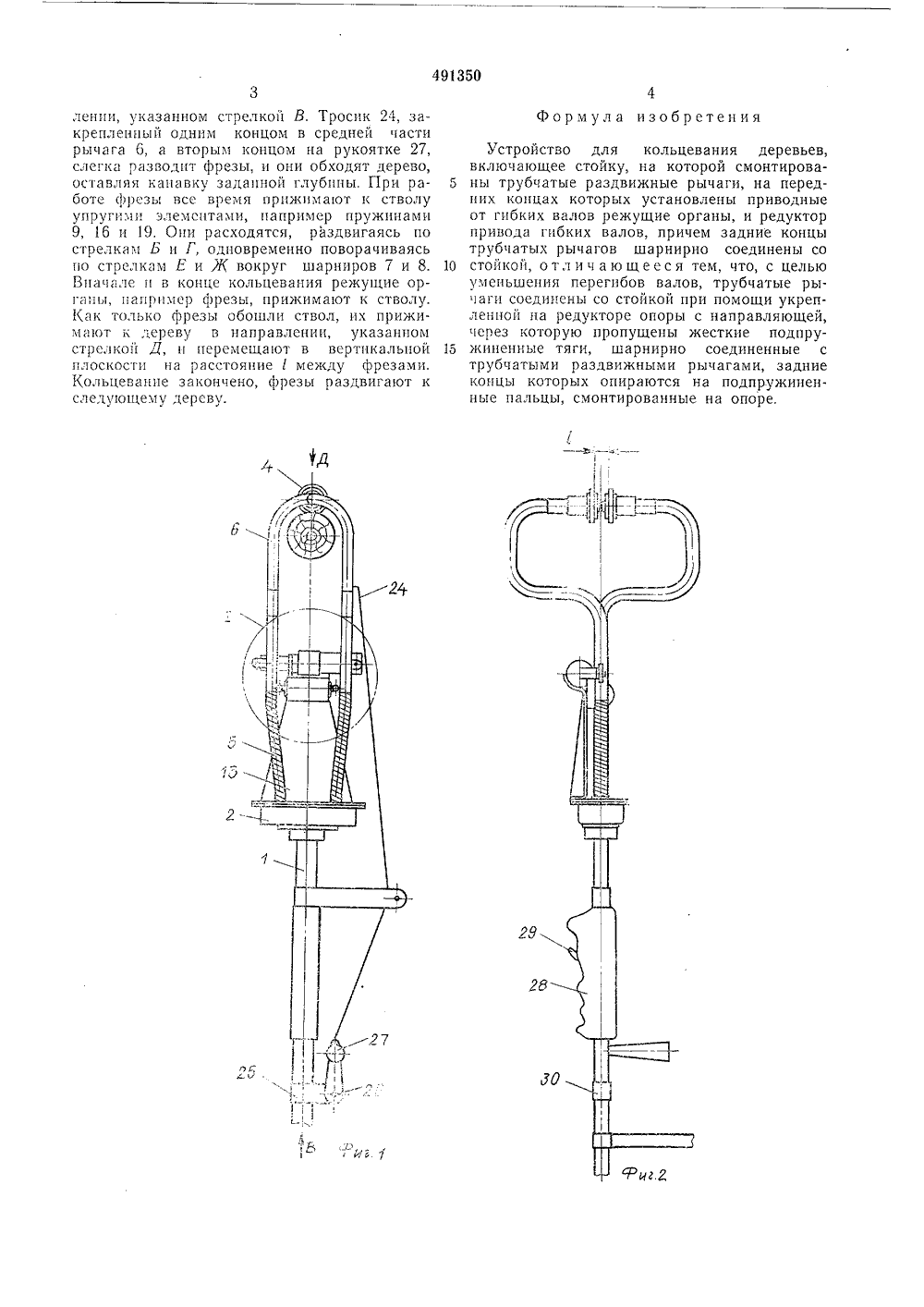

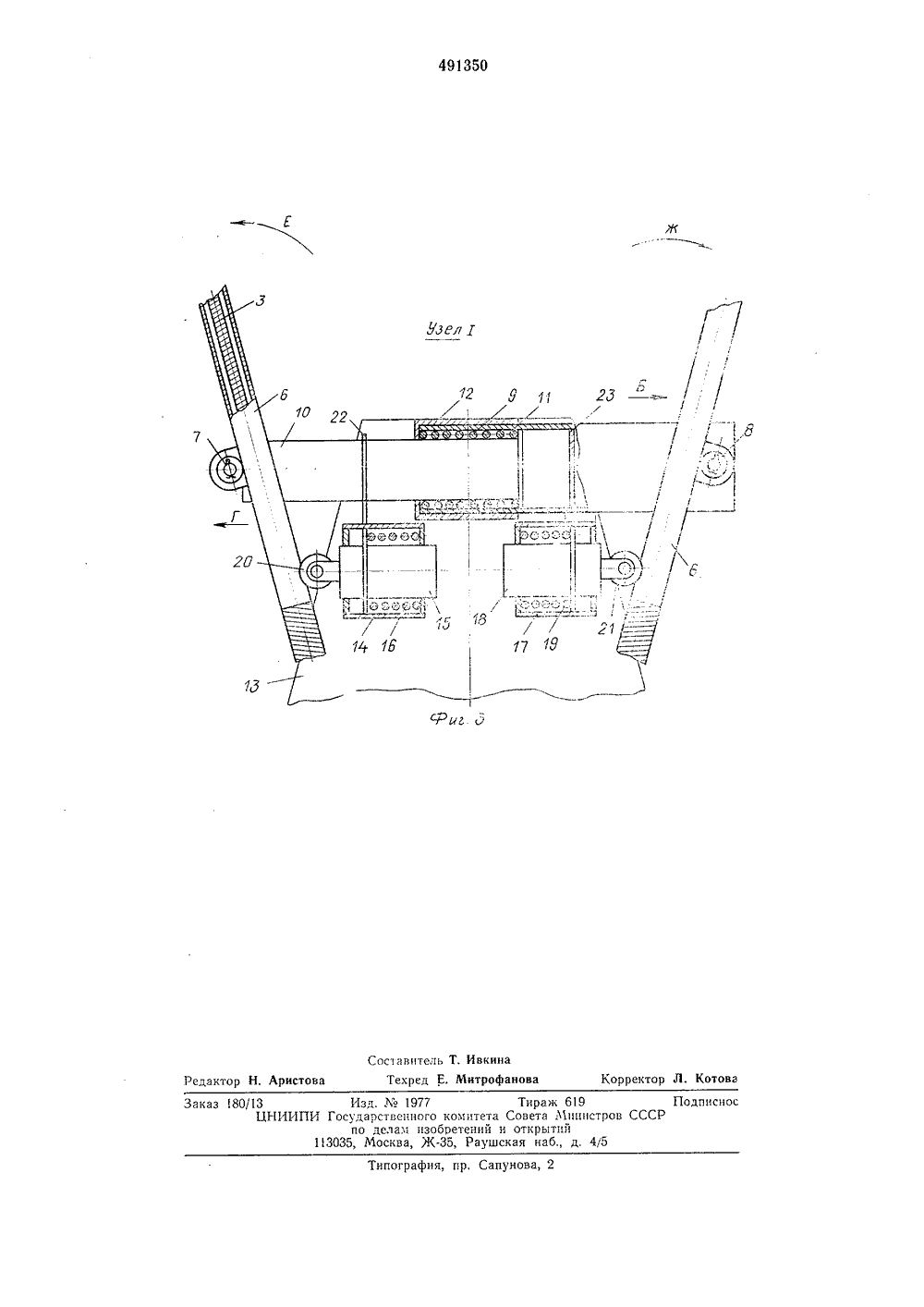

11 Ц 49350 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских СоциалистическихРеспублик 61) Дополнительное 22) Заявлено 14.02,7 авт. свид-ву 1) М, Кл. А 01 д 23/ 1995611/30 аявкиисоединением Государственный комитет Совета Министров СССР 23) Приорите публико Бюллетеньно 15.11,7 3 У елам изобретении и открытий 634.0,361,4(088.8) икования описания 19.02.76 та о 2) Авторы изобрсте Э, В. Гнездовс И. С. Марчен 1) Заявитель 4) УСТРОЙСТВО ДЛЯ КОЛЬЦЕВАН ЕВЬЕ 1, на которои 25 ощий вращережущие оре валы 3 затичными корычагами 6, 30 Изобретение предназначено для использования в технике лесного хозяйства.Известное устройство для кольцевания деревьев, включающее стойку, на которой смонтированы трубчатые раздвижные рычаги, на передних концах которых установлены приводные от гибких валов режущие органы, и редуктор привода гибких валов, причем задние концы трубчатых рычагов шарнирно соединены со стойкой, имеет большой перегиб 10 валов.С целью уменьшения перегибов валов в предлагаемом устройстве трубчатые рычаги соединены со стойкой при помощи укрепленной на редукторе опоры с направляющей, че д рез которую пропущены жесткие подпружиненные тяги, шарнирно соединенные с трубчатыми раздвижными рычагами, задние концы которых опираются на подпружиненные пальцы, смонтированные на опоре. 20На фиг, 1 изображено устройство для кольаевания деревьев, вид сверху; на фиг. 2 - то же, вид сбоку; на фиг. 3 - узел 1 на фиг. 1.Устройство состоит из стойкиустановлен редуктор 2, передание через два гибких вала 3 наганы, например фрезы 4. Гибкищищены на одном участке эласжухами 5, а далее трубчатыми которые в средней части, посредством шарниров 7 и 8 соединены с подпружиненными пружиной 9 жесткими тягами 10 и 11. Жесткая тяга 1 О является стержнем для пружины 9, а жесткая тяга 11 - стаканом, причем тяга 11 пропущена через направляющую 12, закрепленную на опоре 13, соединенной с редуктором 2. В свою очередь на тяге 10 закреплен корпус 14 пальца 15, подпружиненного пружиной 16, а на другой тяге 11 закреплен корпус 17 пальца 18, подпружиненного пружиной 19. Пальцы 15 и 18 на концах имеют ролики 20 и 21, которыми опираются на концы рычагов б. Для ограничения перемещения на жесткой тяге 10 имеется упор 22, а на тяге 11 - упор 23. Один из рычагов 6 соединен со стойкой тросиком 24 посредством планки 25, шарнира 26 и рукоятки 27. На стойке имеется рукоятка 28 с курком 29 для включения муф. ты сцепления и ремень 30 для взятия устройства на плечо.Для того, чтобы окольцевать дерево, устройство вешают на плечо, в левую руку берут рукоятку 28, а в правую - рукоятку 27, нажимают курок 29 муфты сцепления и надви гают его на ствол, фрезы 4 прижимают к стволу и перемещают в вертикальной плоскости на расстояние 1 между фрезами, Затем поворачивают рукоятку вокруг шарнира 26, одновременно нажимая на стойку в направленни, указанном стрелкой В, Тросик 24, закрепленный одним концом в средней части рычага 6, а вторым концом на рукоятке 27, слегка разводит фрезы, и они обходят дерево, оставляя канавку заданной глубины. При работе фрсзы всс время прижимают к стволу упругими элементами, например пружинами 9, 16 и 19. Они расходятся, раздвигаясь по стрелкам Б н Г, одновременно поворачиваясь по стрелкам Е и Ж вокруг шарниров 7 и 8. Вначале и в конце кольцевания режущие орнапримср фрезы, прижимают к стволу.1(ак только фрезы обошли ствол, их прижимают к дереву в направлении, указанном стрелкой Д, и перемещают в вертикальной плоскости на расстояние 1 между фрезами. Кольцеванне закончено, фрезы раздвигают к следующему дереву. Формула изобретения Устройство для кольцевания деревьев,включающее стойку, на которой смонтирова ны трубчатые раздвижные рычаги, на передних концах которых установлены приводные от гибких валов режущие органы, и редуктор привода гибких валов, причем задние концы трубчатых рычагов шарнирно соединены со 10 стойкой, отлич ающееся тем, что, с цельюуменьшения перегибов валов, трубчатые рычаги соединены со стойкой при помощи укрепленной на редукторе опоры с направляющей, через которую пропущены жесткие подпру жиненные тяги, шарнирно соединенные струбчатыми раздвижными рычагами, задние концы которых опираются на подпружиненные пальцы, смонтированные на опоре.
