Установка для изготовления объемных элементов

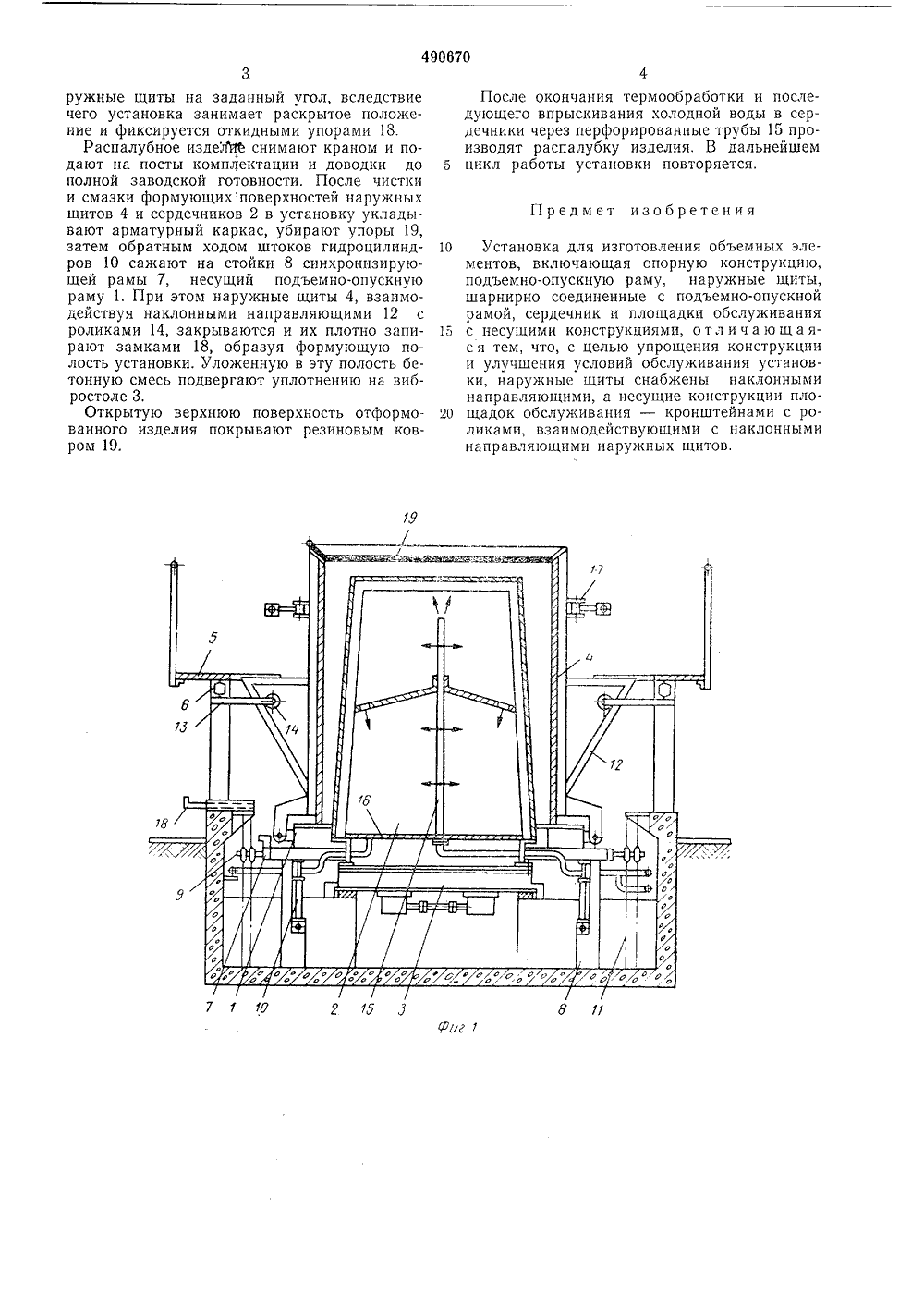

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ р 490670 Союз Советских Социалистических Республик(23) Приорите Опубликовано Государственный комит Совета Министров СССРпо делам изобретений нь 4 53) УДК 69,023.002.5(088.8) 75. Бюлле и открытий Дата опубликования описания 29.01.76 2) Авторы изобретен А, К. Завойский и А. А. Омельченк(71) Заявите лезобетонных конструкций1 ав 54) УСТАНОВКА ДЛЯ ИЗГОТ ЭЛЕМЕНТЕНИЯ ОБЪЕМН 1,Изобретение относится к оборудованию дляизготовления из бетонной и подобных ей смесей монолитных объемных элементов типаколпак, труба и др.Известны установки для изготовления объемных элементов, включающие опорную конструкцию, подъемно-опускную раму, наружные щиты, шарнирно соединенные с подъемно-опускной рамой, сердечник и площадки обслуживания с несущими конструкциями. 10Недостатком известной установки являетсято, что наличие опорной рамы и тяг связанныхс бортами усложняет конструкцию и обслуживание установки.Цель изобретения -ции установки и улучшеживания.Достигается это тем, что наружные щитыснабжены наклонными направляющими, анесущие конструкции площадок о 6 служив ания - кронштейнами с роликами, взаимодействующими с наклонными направляющиминаружных щитов,На фиг, 1 изображена предлагаемая установка, продольный разрез; на фиг. 2 - то же,поперечный разрез (в раскрытом положении).Установка включает подъемно-опускную раму 1, охватывающую сердечники 2, установленные на вибростоле 3, наружные щиты 4,шарнирно соединенные с подъемно-опускной ЗО упрощение конструкние условий ее обслурамой 1, и площадки обслуживания, представляющие собой настилы 5 с ограждением, опертые на несущие конструкции 6. Подъемно-опускная рама 1 установлена на синхронизирующей раме 7. Последняя опирается на стойки 8 и выполнена со звездочками 9 с возможностью перемещения от гидроцилиндров 10 по вертикальным цепным направляющим 11.Наружные щиты 4 снабжены наклонными направляющими 12, а несущие конструкции площадок обслуживания - кронштейнами 13 с обрезиненными роликами 14, взаимодействующими с наклонными направляющими 12.В установке предусмотрена система термообработки и охлаждения изделий, состоящая из установленных внутри сердечников перфорированных труб 15 и подключенного к штуцеру 16 устройства для отвода конденсата и контроля состояния рабочего пара (на чертеже названное устройство не показано).Установка работает следующим образом, Для распалубки изделия открывают замки 17, запирающие наружные щиты 4, затем гидроцилиндрами 10 поднимают синхронизирующую раму 7, несущую подъемно-опускную раму 1, которая через шарниры передает поступательное движение наружным щитам, и изделие выпрессовывается. Одновременно наклонные направляющие 12, взаимодействуя с роликами 14 кронштейнов 13, отклоняют на490670 7 1 10 Ы 11 2 ,5 Рог 1 ружные щиты на заданный угол, вследствие чего установка занимает раскрытое положение и фиксируется откидными упорами 18.Распалубное изделие снимают краном и подают на посты комплектации и доводки до полной заводской готовности. После чистки и смазки формующихповерхностей наружных щитов 4 и сердечников 2 в установку укладывают арматурный каркас, убирают упоры 19, затем обратным ходом штоков гидроцилиндров 10 сажают на стойки 8 синхронизирующей рамы 7, несущий подъемно-опускную раму 1. При этом наружные щиты 4, взаимодействуя наклонными направляющими 12 с роликами 14, закрываются и их плотно запирают замками 18, образуя формующую полость установки. Уложенную в эту полость бетонную смесь подвергают уплотнению на вибростоле 3.Открытую верхнюю поверхность отформованного изделия покрывают резиновым ковром 19. После окончания термообработки и последующего впрыскивания холодной воды в сердечники через перфорированные трубы 15 производят распалубку изделия. В дальнейшем 5 цикл работы установки повторяется,Предмет изобретения 10 Установка для изготовления объемных элементов, включающая опорную конструкцию, подъемно-опускную раму, наружные щиты, шарнирно соединенные с подъемно-опускной рамой, сердечник и площадки обслуживания 15 с несущими конструкциями, отл и ча ю ща яс я тем, что, с целью упрощения конструкции и улучшения условий обслуживания установки, наружные щиты снабжены наклонными направляющими, а несущие конструкции пло щадок обслуживания - кронштейнами с роликами, взаимодействующими с наклонными направляющими наружных щитов.490670 ставитель Г. Ставровскийкред А. Камыщникова тор Т. Фиссн дактор Типография, пр. Сапунова, 2 Заказ 47/8 Изд. ЪЪ 69 Тираж 619 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Рвунская наб., д. 4,5
