Способ визуализации магнитных сигналограмм

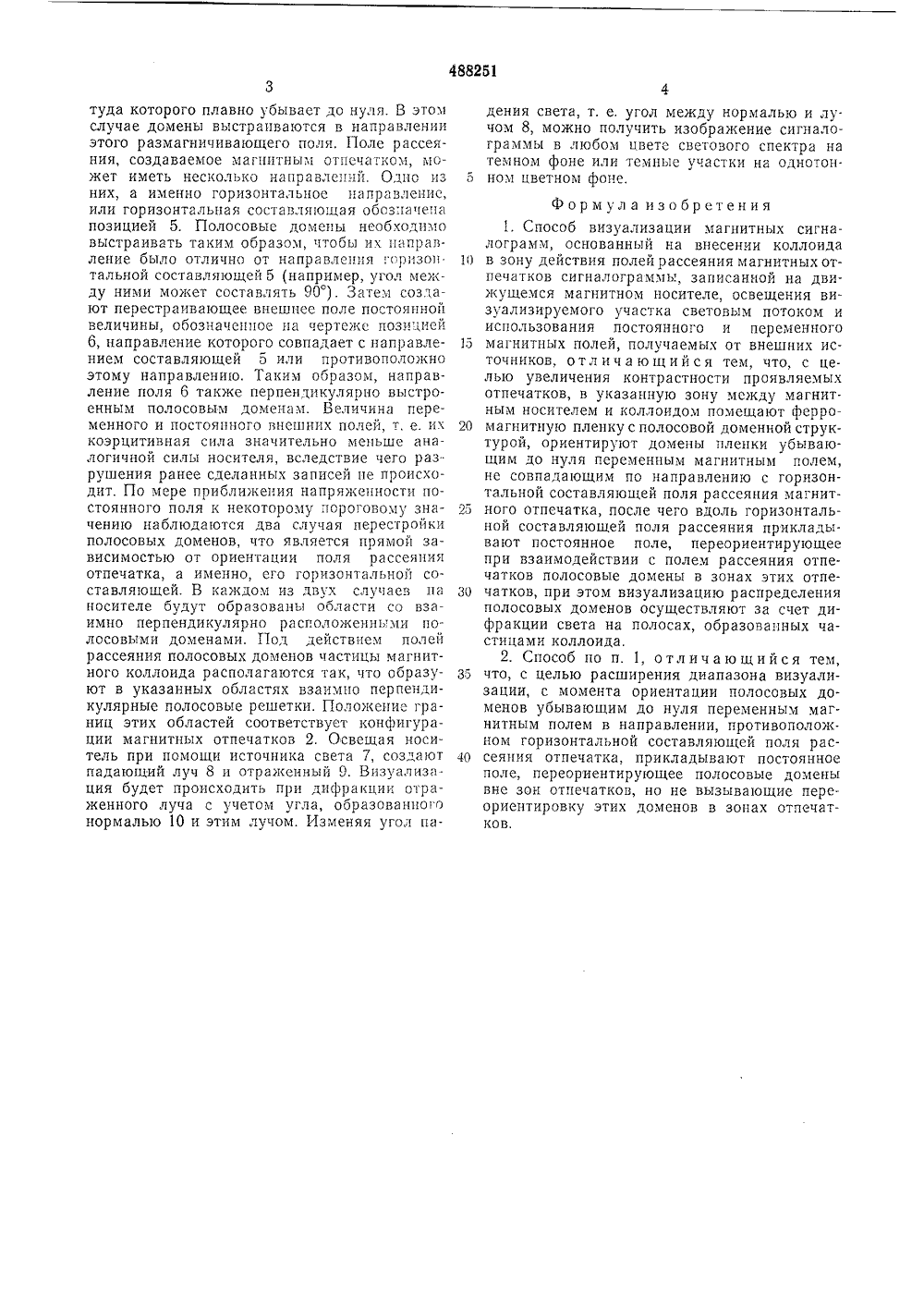

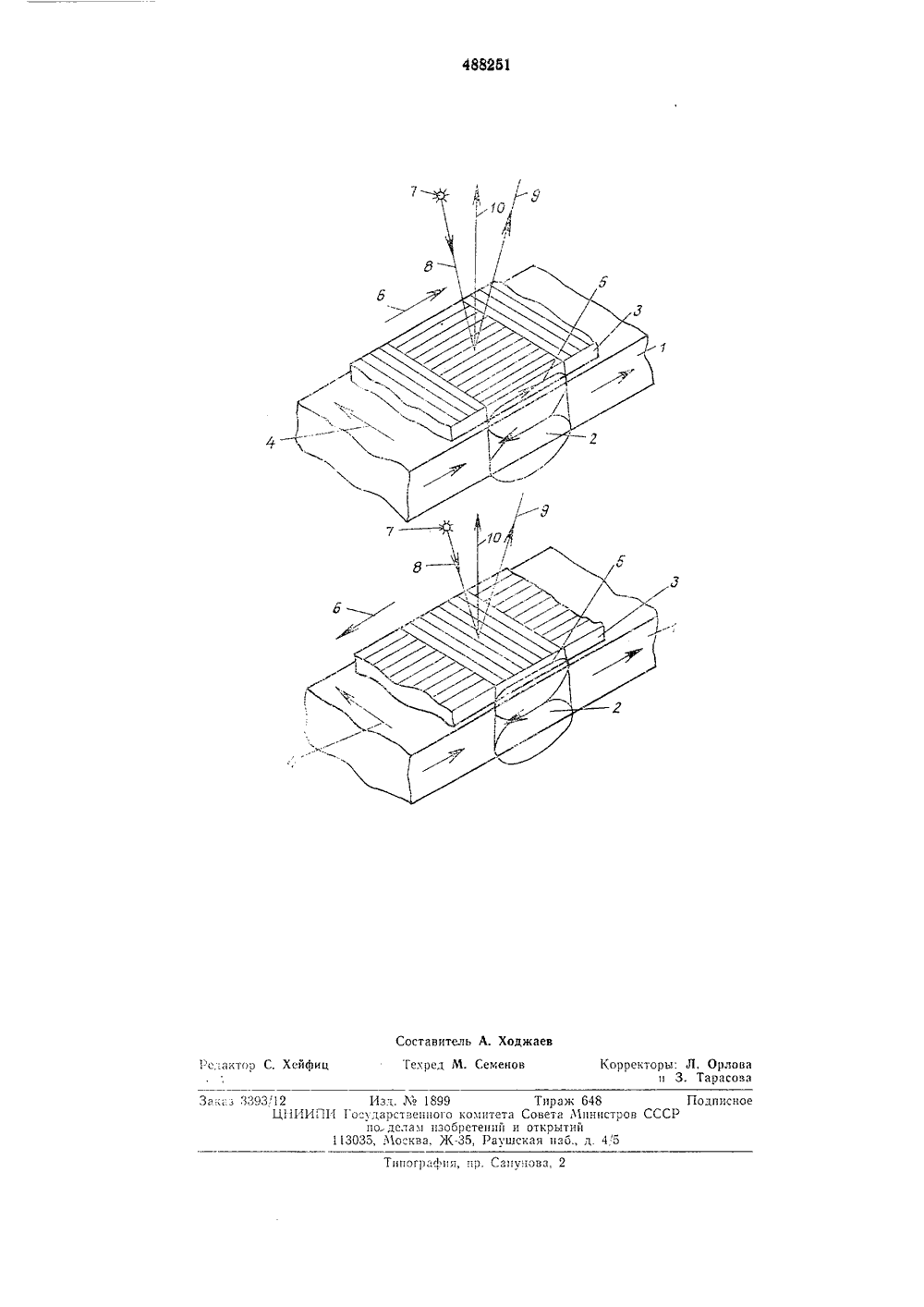

(о 1) М. Кл 27 осударствелныи комитет авета Министров СССРло ледам изобретений и открытий2) Автор убяный, Л. И, Лукашенко, Л, С. Палатник, И. М. Почерняев А. Г. Равлик, С. Т. Рощенко и Б. Н. Трунов Харьковский ордена Ленина политехнический институт им. В. И. Ленина) СПОСОБ ВИЗУАЛИЗАЦИИ МАГНИТНЫХ СИГНАЛОГРАММ Изобретение относится к области приборостроения, а именно, к магнитным носителям, которые в процессе эксплуатации необходимо подвергать контролю для проверки качества или формы записанного сигнала.Известен способ визуализации магнитных сигналограмм, записанных на движущемся магнитном носителе, основанный на использовании постоянного и переменного магнитных полей, создаваемых посторонним источником возбуждения. В известном способе используется прием освещения носителя для регистрации формы отпечатка, получаемого посредством применения коллоидных ванн.Но известный способ не позволяет получать достаточно контрастные отпечатки при визуализации, а диапазон самой визуализации не всегда отвечает поставленным требованиям.Для увеличения контрастности проявляемых отпечатков по предлагаемому способу в зону действия полей рассеяния этих отпечатков между магнитным носителем и коллоидом помещают ферромагнитную пленку с полосовой доменной структурой, ориентируют домены пленки убывающим до нуля переменным магнитным полем, не совпадающим по направлению с горизонтальной составляющей поля рассеяния магнитного отпечатка, после чего вдоль горизонтальной составляющей этого же поля рассеяния прикладывают постоянное поле, переориентирующее при взаимодействии сполем рассеяния отпечатков полосовые домены в зонах этих отпечатков, при этом визуализацию распределения полосовых доменов5 осуществляют за счет дифракцип света на полосах, образованных частицами коллоида,Кроме того, для расширения диапазона визуализации, с момента ориентирования полосовых доменов убывающим до нуля перемен 10 ным магнитным полем в направлении, противоположном горизонтальной составляющейполя рассеяния отпечатка, прикладывают постоянное поле, переориентирующее полосовыедомены вне зон отпечатков, но не вызывающее15 переориентировку этих доменов в зонах отпечатков.Сущность описываемого способа поясняется чертежом,На магнитном носителе 1 в результате осу 20 ществления записи информации остаются такназываемые отпечатки информации 2, илииначе называемые магнитньми отпечатками,На носитель или в непосредственной близостиот него помещают тонкую ферромагнитную25 пленку 3, имеющую полосовую структуру доменов. Поверхность пленки покрывают слоемколлоида (на чертеже не показано), такжеимеющего магнитный характер. Затем пленкуразмагничивают внешним переменным полем,30 имеющим направление по стрелке 4, амплитуда которого плавно убывает до нуля. В этом случае домены выстраиваются в направлении этого размагничивающего поля. Поле рассеяния, создаваемое магнитным отпечатком, может иметь несколько направлений. Одно из них, а именно горизонтальное направление, или горизонтальная составляюгцая обозначена позицией 5. Полосовые домены необходимо выстраивать таким образом, чтобы их направление было отлично от направления горизон тальной составляющей 5 (например, угол между ними может составлять 90). Зятем создают перестраивающее внешнее поле постоянной величины, обозначенное на чертеже позицией 6, направление которого совпадает с направлением составляющей 5 или противоположно этому направлению, Таким ооразом, направление поля 6 также перпендикулярно выстроенным полосовым доменам. Величина переменного и постоянного внешних полей, т, е. их коэрцитивная сила значительно меньше аналогичной силы носителя, вследствие чего разрушения ранее сделанных записей пе происходит, По мере приближения напряженности постоянного поля к некоторому пороговому значению наблюдаются два случая перестройки полосовых доменов, что является прямой зависимостью от ориентации поля рассеяния отпечатка, а именно, его горизонтальной составляющей. В каждом из двух случаев на носителе будут образованы ооласти со взаимно перпендикулярно расположенными полосовыми доменами. Под действием полей рассеяния полосовых доменов частицы магнитного коллоида располагаются так, что образуют в указанных областях взаимно перпендикулярные полосовые решетки. Положение границ этих областей соответствует конфигурации магнитных отпечатков 2, Освещая носитель при помощи источника света 7, создают падающий луч 8 и отраженный 9. Визуализация будет происходить при дифракции отраженного луча с учетом угла, образованного нормалью 10 и этим лучом. Изменяя угол падения света, т. е. угол между нормалью и лучом 8, можно получить изображение сигналограммы в любом цвете светового спектра на темном фоне или темные участки на однотон.5 ном цветном фоне.Формула изобретения1. Способ визуализации магнитных сигналограмм, основанный на внесении коллоида10 в зону действия полей рассеяния магнитных отпечатков сигналограммь., записанной на движущемся магнитном носителе, освещения визуализируемого участка световым потоком ииспользования постоянного и переменногоБ магнитных полей, получаемых от внешних источников, отличающийся тем, что, с целью увеличения контрастности проявляемыхотпечатков, в указанную зону между магнитным носителем и коллоидом помещают ферро 20 магнитную пленку с паласовой доменной структурой, ориентируют домены пленки уоывающим до нуля переменным магнитным полем,не совпадающим по направлению с горизонтальной составляющей поля рассеяния магнит 25 ного отпечатка, после чего вдоль горизонтальной составляющей поля рассеяния прикладывают постоянное поле, переориентирующеепри взаимодействии с полем рассеяния отпечатков полосовые домены в зонах этих отпеЗО чатков, при этом визуализацию распределенияполосовых доменов осуществляют за счет дифракции света на полосах, образованных частицами коллоида.2. Способ по п. 1, отличающийся тем,35 что, с целью расширения диапазона визуализации, с момента ориентации полосовых доменов убывающим до нуля переменным магнитным полем в направлении, противоположном горизонтальной составляющей поля рас 40 сеяния отпечатка, прикладывают постоянноеполе, переориентирующее полосовые доменывне зон отпечатков, но не вызывающие переориентировку этих доменов в зонах отпечатков,акса 3393 Подписноев СССР ТипоГ 1)афи, П 1 к Сапунова Изд.1899 Тираж 648 ИИПИ Госдарствениото комитета Совета Минис по делам изобретений и открытий 113035, Москва, Ж, Раушская иаб., д. 4,
