Быстроразъемное соединение шлангов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 485271
Автор: Марков
Текст

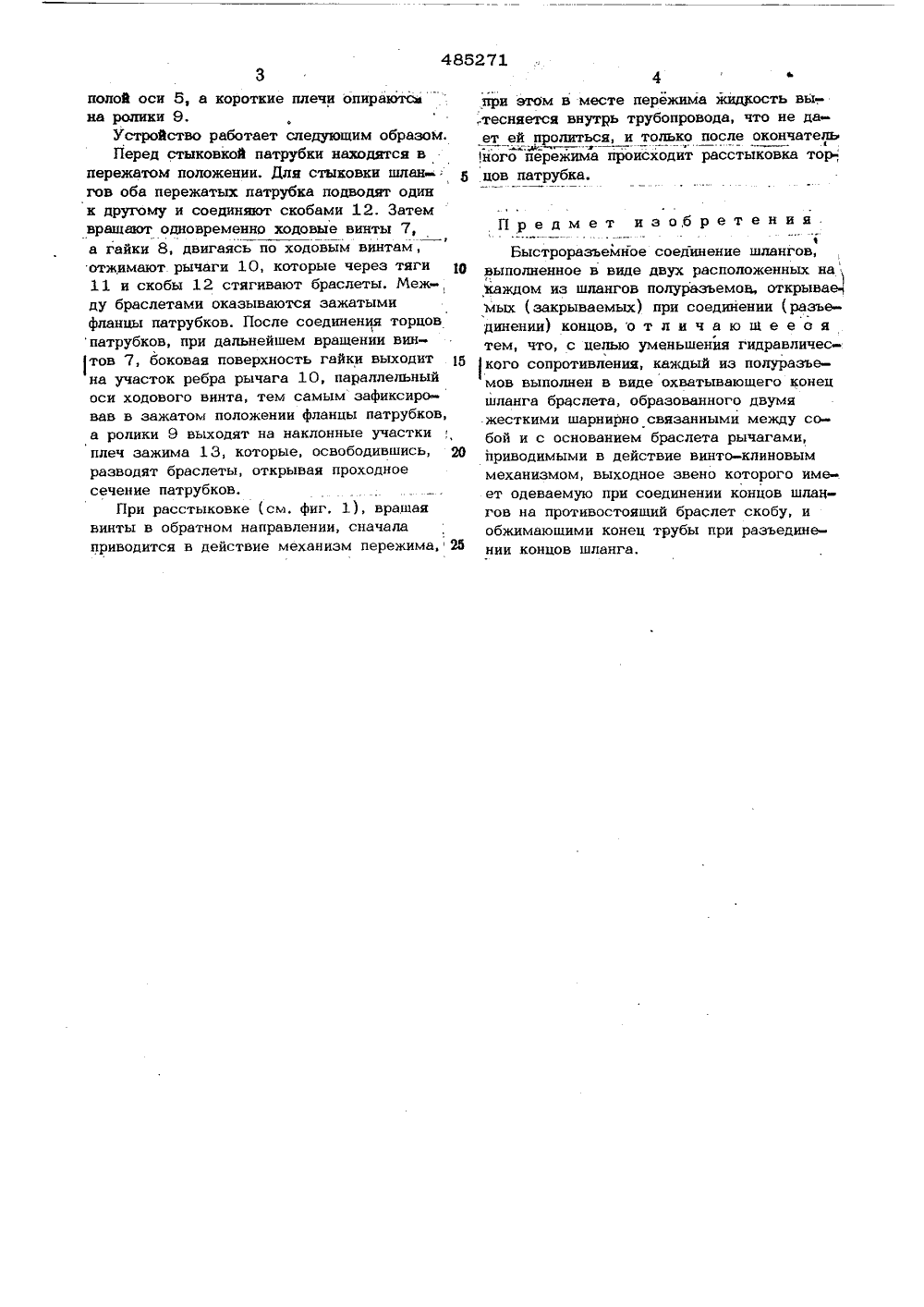

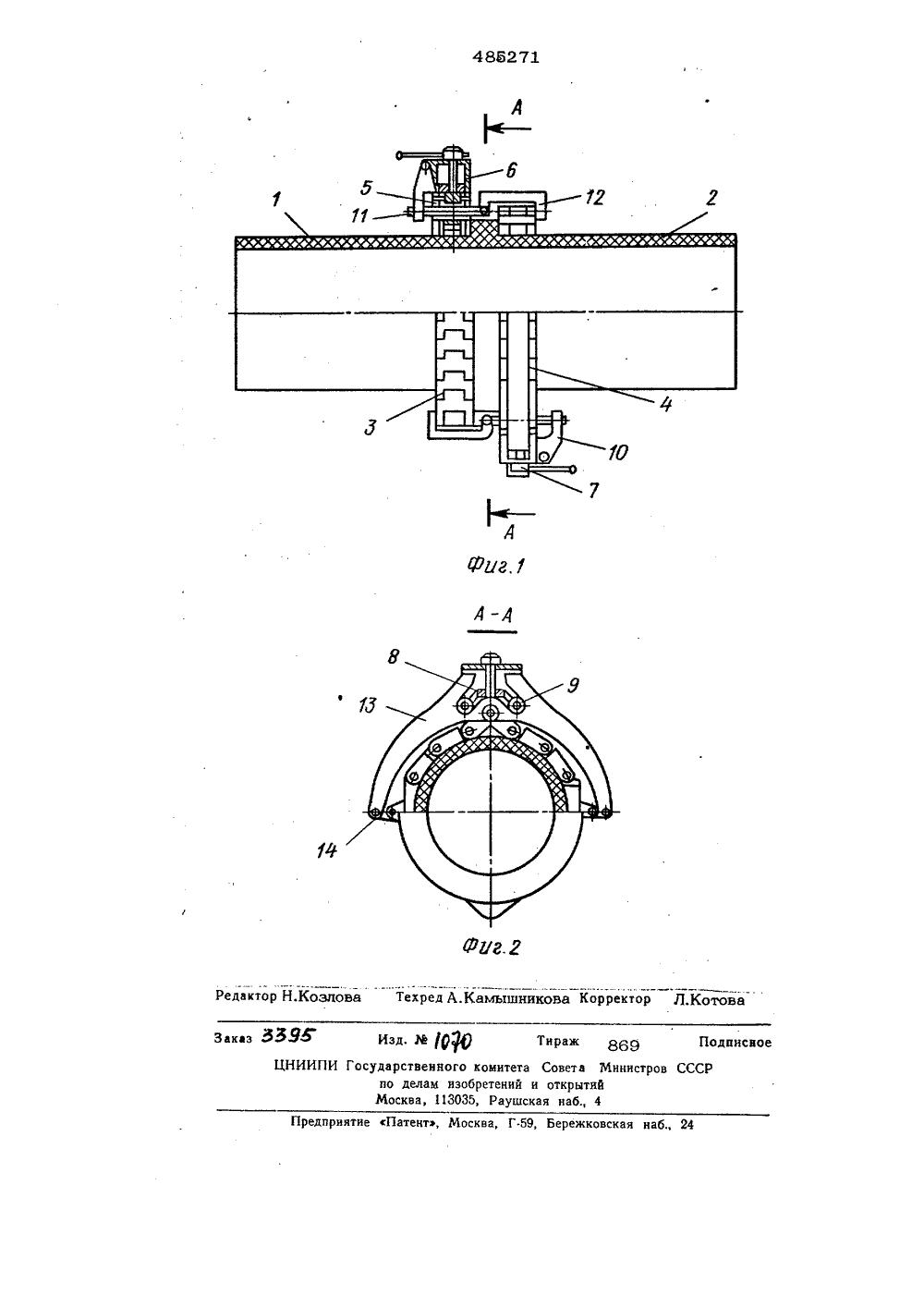

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(51) М. Кл.4 161, 37/28 4 161 с 7/04 присоединением заявкиосударстаеннын камнтетСовета Мнннстраа СССРпо делам изобретенийн аткрытнй(54) БЫСТРОРАЗЬЕМ ОЕЫШЕНИЕ ШЛАНГО шиностроеемным соьяемы, на- летательных агаемое Изо ию, в инеи и ие относится к пение в2 - тоУстр стности к быстрораз трубопроводов, прим топливных системах сти ер аппаратов.Известны устрного соединения ивиде двух располошлангов полуразькрываемых) при сконцов. иства ля быстроразъемвыполненные в лангов, женных мов, от единени на каждом изкрываемых ( заи ( разъединении 25 Бель изобретения - уменьшение гидравлического сопротивления. Это достигается тем, что каждый из полуразъемов выполнен в виде охватывающего конец шланга браслета, образованного двумя жесткими. шарнирно связанными между собой и с основанием браслета рычагами, приводимыми в действие винто- клиновым механизмом, выходное звено которого имеет, одеваемую при соединении концов шлангов на противоположный браслет, скобу и обжимаюшими конец трубы при разъединении концов шлангов. На фиг, 1 показано предл соедисостыкованном положении; на фиг.же, разрез А-А.ойство состоит из двух зла чныхпатрубков с фланцами 1 и 2, на каждомиз которых укреплены браслеты 3 и 4,а к каждому браслету на диадетральнопротивоположных сторонах на полой оси 5,параллельно оси патрубка, прикреплен корпус 6. В корпусе 6 перпендикулярно коси патрубка шарнирно укреплен ходовойвинт 7 с аышчеой на него гайкой 8с роликами (. К корпусу также шарнирноодним коцолприкреплен рычаг 10, опираюцийся своим ребром на боковую поверхность гайки, а другим концом соединенный с тягой 1 1, проходяшей внутри полой оси, шарнирно соединенной со скобой 12. На каждом из стыкуемых концов патрубков также закрелено устройство для запирания проходного сечения в виде пережимного механизма. Г 1 оследний содержит зажим 13 хряшевого типа, длинные плечикоторого соединены при помоши серег 14 . с браслетом, ось врашения находится наполой оси 5, а короткие плечи опираютсана ролики 9,Устройство работает следующим образом.Перед стыковкой патрубки находятся впережатом положении. Для стыковки шлангов оба пережатых патрубка подводят одинк другому и соединяют скобами 12, Затемвращают одновременно ходовые винты 7,Юа гайки 8, двигаясь по ходовым винтам,отжимают рычаги 10, которые через тяги 1 О11 и скобы 12 стягивают браслеты. Меж-,ду браслетами оказываются зажатымифланцы патрубков, После соединения торцовпатрубков, при дальнейшем врашении вин тов 7, боковая поверхность гайки выходит 15на участок ребра рычага 10, параллельныйоси ходового винта, тем самым зафиксировав в зажатом положении фланцы патрубков,а ролики 9 выходят на наклонные участкиплеч зажима 13, которые, освободившись, 20разводят браслеты, открывая проходноесечение патрубков,При расстыковке (см. фиг, 1), врашаявинты в обратном направлении, сначалаприводится в действие механизм пережима,26 4при этом в месте пережима жидкость вы-, ,тесняется внутрь трубопровода, что не дает ей пролиться, и только после окончатель- . - ,ф- ч - . - . Много пережима происходит расстыковка тор; цов патрубка. Предмет изобретении.ФБыстроразъемное соединение шлангов,выполненное в виде двух расположенных накаждом из шлангов полуразъемов открываемых (закрываемых) при соединении (разъединении) концов, о т л и ч а ю Ш е е о ятем, что, с целью уменьшении гидравлического сопротивления, каждый из полуразъьмов выполнен в виде охватывающего конецшланга браслета, образованного двумяжесткими шарнирно связанными между собой и с основанием браслета рычагами,приводимыми в действие винто-клиновыммеханизмом, выходное звено которого имьет одеваемую при соединении концов шлангов на противостоящий браслет скобу, иобжимаюшими конец трубы при разъединении концов шланга,486271 Фи акто Из 39 д. И Рф тнРаж 869 и ЦНИИПИ Государственного комитета Совета Министров СССпо делам изобретений и открытийМосква, 113035, Раушская наб., 4 Вака одписно редприятие Патента, Москва, Г, Бережковская наб озлова Техред А.Камышникова Корректор Л,Котова
СмотретьЗаявка
2006078, 20.03.1974
ПРЕДПРИЯТИЕ ПЯ Р-6324
МАРКОВ ИГОРЬ АНАТОЛЬЕВИЧ
МПК / Метки
МПК: F16L 37/28
Метки: быстроразъемное, соединение, шлангов
Опубликовано: 25.09.1975
Код ссылки
<a href="https://patents.su/3-485271-bystrorazemnoe-soedinenie-shlangov.html" target="_blank" rel="follow" title="База патентов СССР">Быстроразъемное соединение шлангов</a>
