Способ возбуждения циркуляции в ледосоляных установках типа фригатор

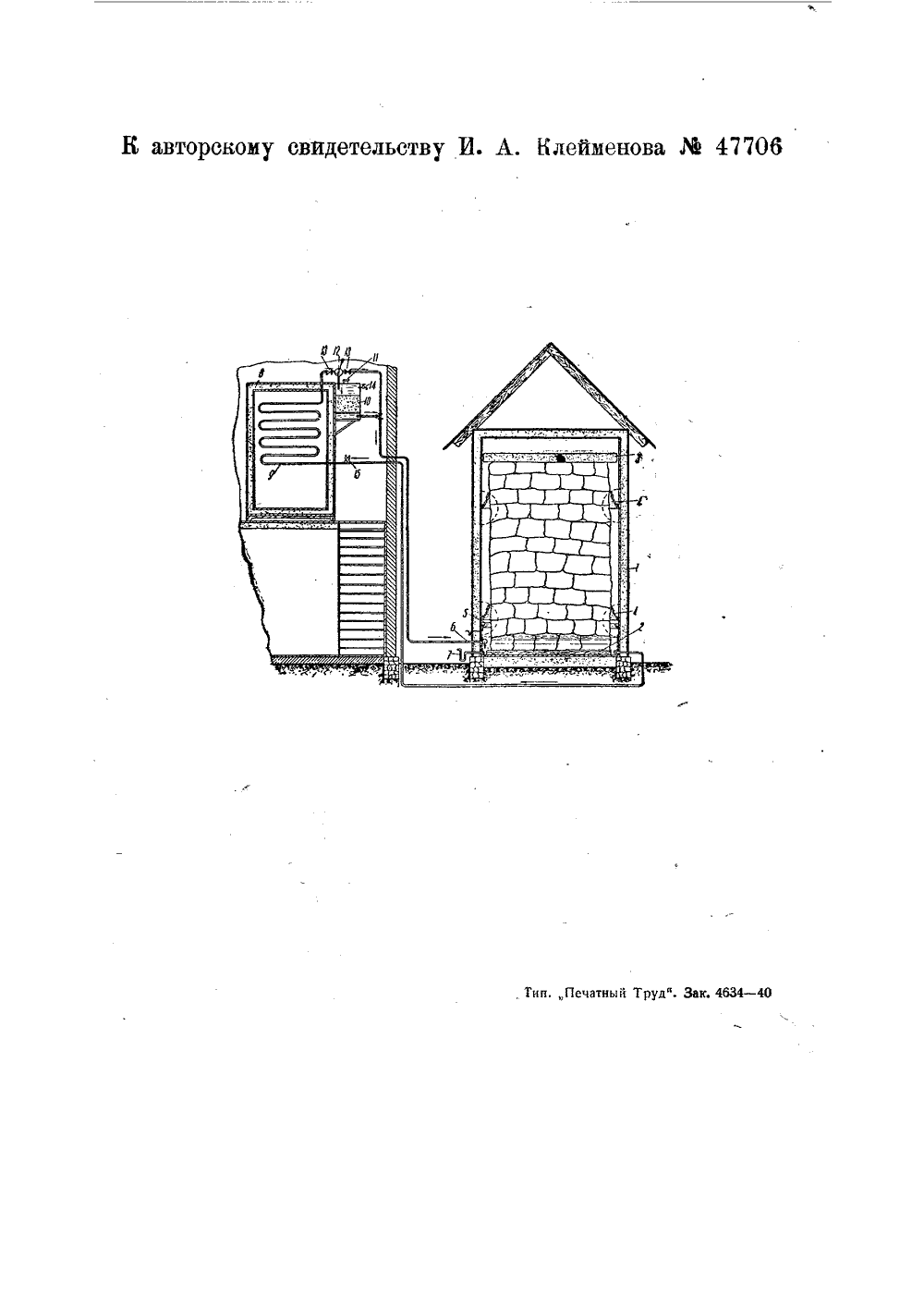

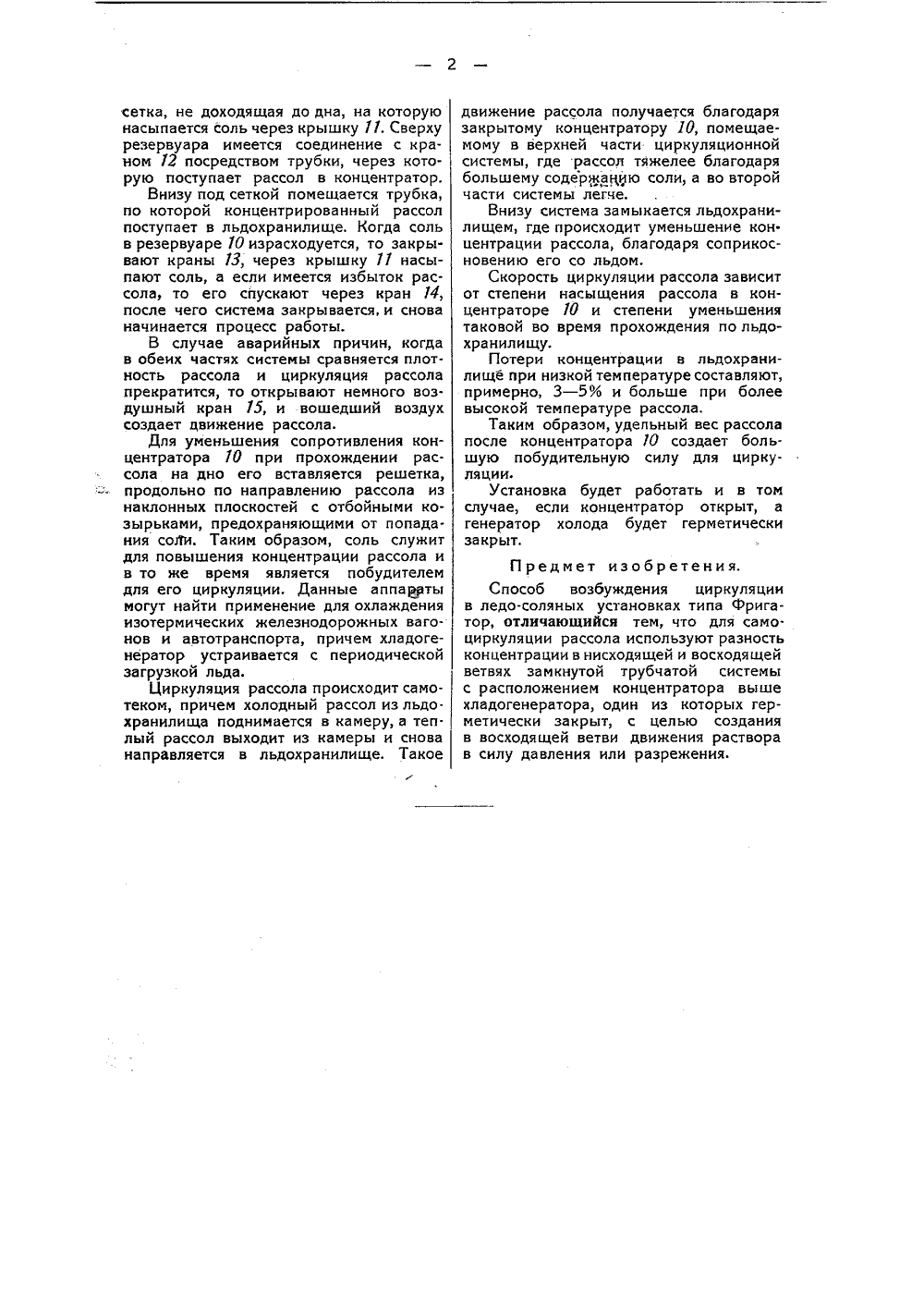

ласс 17 Л 4 4770 ОПИ И циркуляц типа Фр етельству И 934 года (с новк вторскому сви 25 октября ыдаче авторского(12 АВТОРСКОЕ СВИДЕТЕЛЬ пособа возбуждени При предлагаемом способе возбуждения циркуляции в ледо-соляных установках типа фригатор используется разность концентрации и нисходящей и восходя= щей ветвях замкнутой трубчатой системы, чем и достигается самоциркуляция рас сола.На чертеже изображена схема ледосоляной установки типа фригатор с применением способа возбуждения циркуляции в ней.Пол льдохранилища 1 льдо-соляной установки типа фригатор покрывается непроницаемой для рассола мастикой,Емкость льдохранилища может устраиваться из расчета потребности льда на весь теплый сезон. На пол льдохранилища укладываются с промежутками между собой деревянные рейки 2, на которые загружается лед, Сверху льда помещается подвижная изоляционная подушка 3, которая вместе со льдом может опускаться вниз.По стенкам льдохранилища 1 располагаются поворотные под действием пружин уловители воды 4, которые улавливают текущую воду с поверхности льда, получаемую от таяния последнего. Края уловителей плотно прилегают ко льду, собираютводу с поверхности льда и направляют ее в сборник 5, откуда она "выливается наружу через гидравлический затвор. НА ИЗОБРЕТЕНИЕ и в ледо-сол х устагатор.А, Клейнанова, заявленномур. о перв,156014).публиковаио 31 июля 1936 года На одном конце льдохранилища имеется труба б, подающая концентрированный рассол и распределяющая его по полу льдохранилища. Затем рассол проходит между рейками 2, соприкасается со льдом, уменьшает свою концентрацию и охлаждается. После этого рассол поступает в сборник, расположенный на противоположной стороне льдохранилища, по трубе в змеевик 9 камеры 8, гдеотдает свою температуру. Для поддержания определенного уровня рассола в льдохранилище имеется отводящая труба с гидравлическим затвором 7, по которой выливается избыток рассола наружу. Камера 8 располагается выше уровня пола льдохранилища 1В расположенном внутри камеры змеевике 9 холодный рассол повышает свою температуру и после этого поступает в герметически закрытый концентратор 1 О, где увеличивает свою плотность (концентрацию).Плотность рассола осредством крана 12, о большее или меньшее ссола через концентратор.Концентратор 10 устроен так, что он может герметически закрываться и не пропускать воздуха, а кроме того может выдерживать внутри себя некоторое разрежение.Внутри концентратора помещаетсясетка, не доходящая до дна, на которую насыпается соль через крышку 11, Сверху резервуара имеется соединение с краном 12 посредством трубки, через которую поступает рассол в концентратор.Внизу под сеткой помегцается трубка, по которой концентрированный рассол поступает в льдохранилище, Когда соль в резервуаре 10 израсходуется, то закрывают краны 13, через крышку 11 насыпают соль, а если имеется избыток рассола, то его спускают через кран 14, после чего система закрывается, и снова начинается процесс работы,В случае аварийных причин, когда в обеих частях системы сравняется плот. ность рассола и циркуляция рассола прекратится, то открывают немного воз. душный кран 15, и вошедший воздух создает движение рассола.Для уменьшения сопротивления концентратора 1 О при прохождении рассола на дно его вставляется решетка, продольно по направлению рассола из наклонных плоскостей с отбойными козырьками, предохраняющими от попада. ния соЛи. Таким образом, соль служит для повышения концентрации рассола и в то же время является побудителем для его циркуляции. Данные аппараты могут найти применение для охлаждения изотермических железнодорожных вагонов и автотранспорта, причем хладогенератор устраивается с периодической загрузкой льда.Циркуляция рассола происходит самотеком, причем холодный рассол из льдохранилища поднимается в камеру, а теп. лый рассол выходит из камеры и снова направляется в льдохранилище. Такое движение рассола получается благодаря закрытому концентратору 10, помещаемому в верхней части циркуляционной системы, где рассол тяжелее благодаря большему содержанию соли, а во второй части системы легче.Внизу система замыкается льдохранилищем, где происходит уменьшение кон. центрации рассола, благодаря соприкосновению его со льдом,Скорость циркуляции рассола зависит от степени насыщения рассола в концентраторе 10 и степени уменьшения таковой во время прохождения по льдохранилищу.Потери концентрации в льдохранилище при низкой температуре составляют, примерно, 3 - 5% и больше при более высокой температуре рассола.Таким образом, удельный вес рассола после концентратора 1 О создает большую побудительную силу для циркуляции.Установка будет работать и в том случае, если концентратор открыт, а генератор холода будет герметически закрыт.Предмет изобретения,Способ возбуждения циркуляции в ледо-соляных установках типа Фригатор, отличающийся тем, что для само. циркуляции рассола используют разность концентрации в нисходящей и восходящей ветвях замкнутой трубчатой системы с расположением концентратора выше хладогенератора, один из которых герметически закрыт, с целью создания в восходящей ветви движения раствора в силу давления или разрежения.
