Установка для получения листовых полимерных материалов

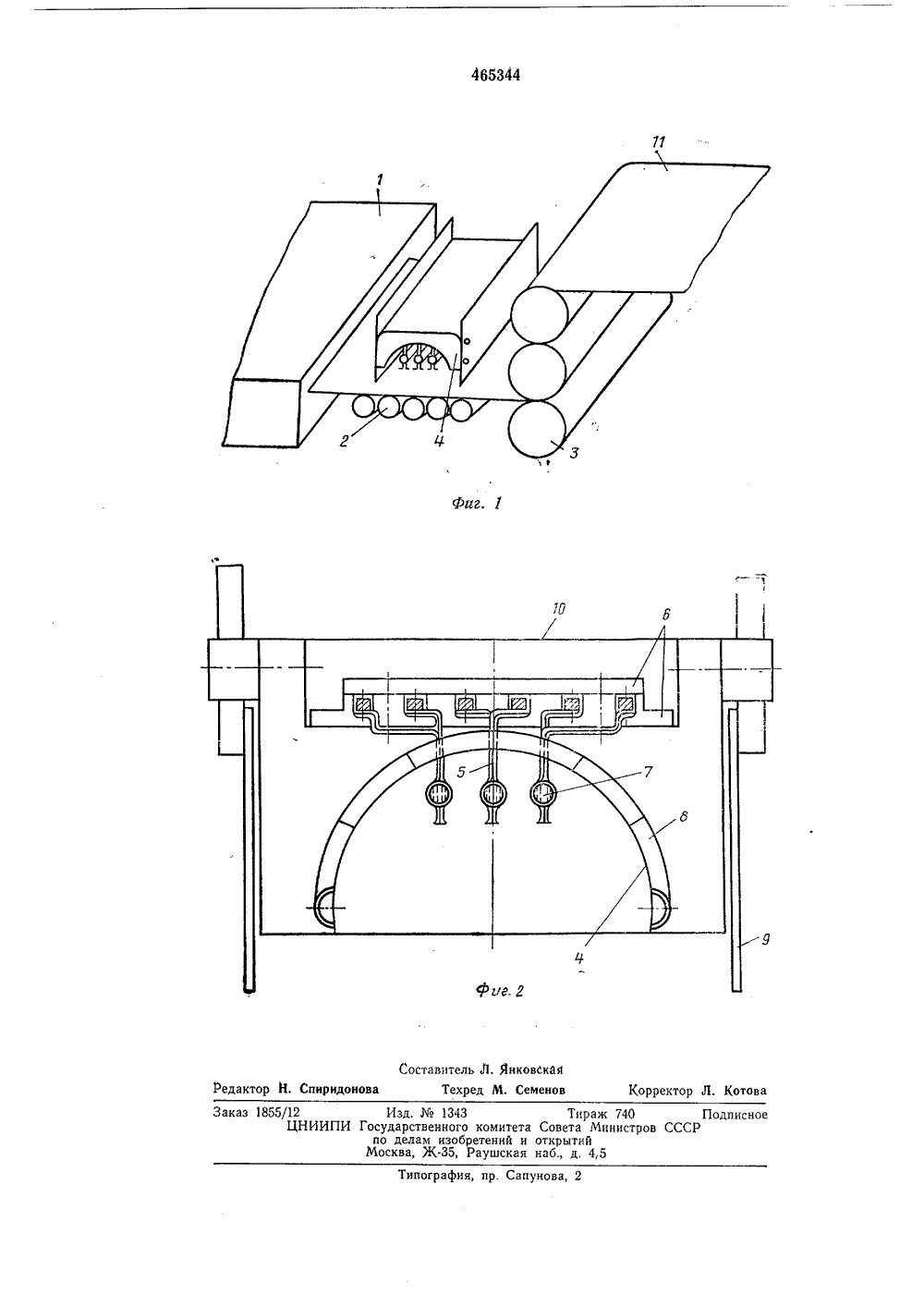

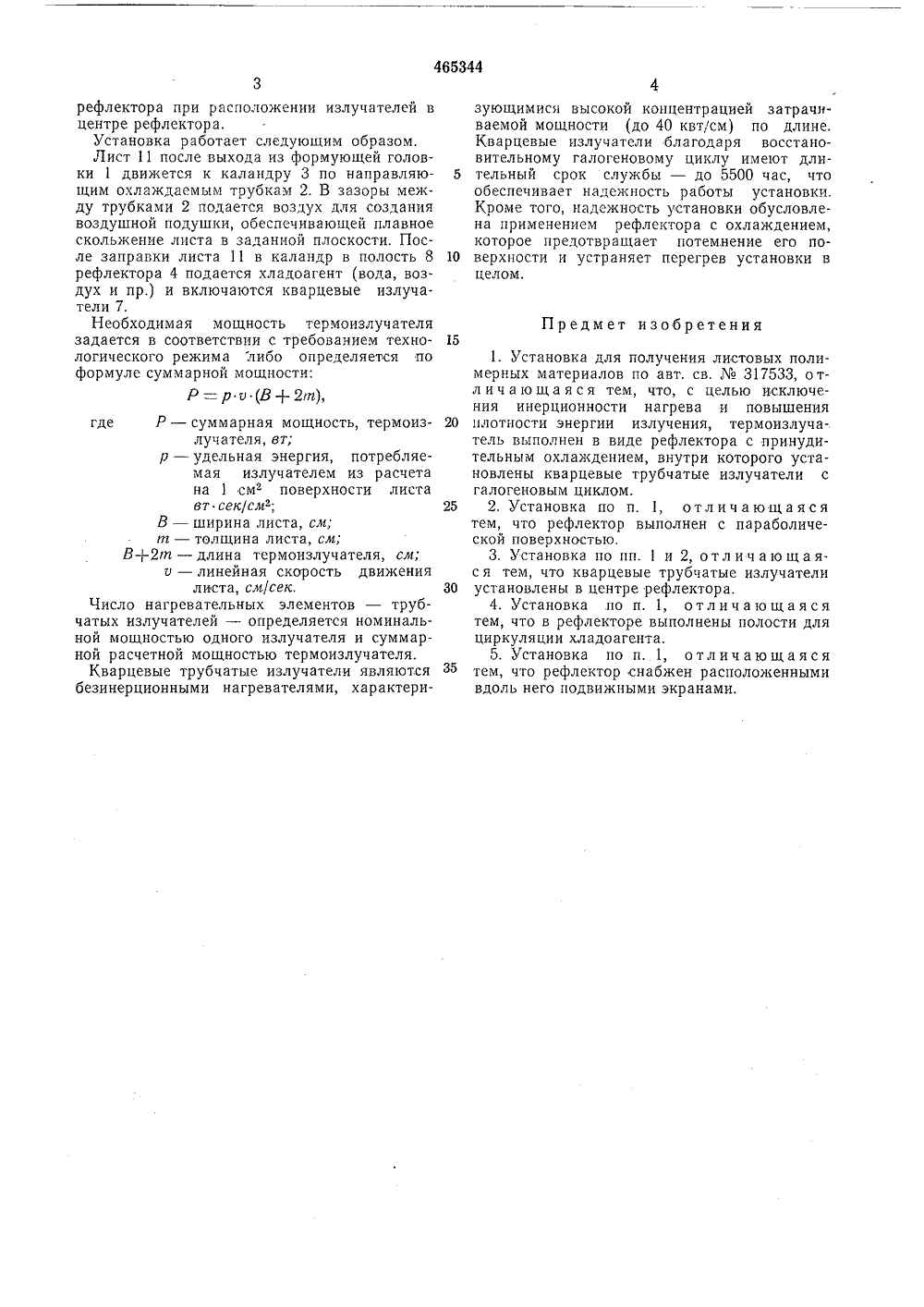

О П И С А Н И Е н 11 4 б 5344ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Реса убаикГосударстаеииы комитетСаеата Нииистрое СССРее делам изебретеиийи открытий(54) УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ ЛИСТОВЫХ ПОЛИМЕРНЫХ МАТЕРИАЛОВ1Изобретение относится к области производства пленок и листов путем экструзии расплава полимера.По авт. св.317533 известна установка для получения листовых полимерных материалов, содержащая последовательно установленные экструдер с формующей головкой, расположенное параллельно формующей щели направляющее устройство, выполненное в виде ряда параллельных охлаждаемых трубок, установленных с зазором для подачи сжатого воздуха, и каландр. Причем, над направляющим устройством расположены термоизлучатели.Однако в такой установке термоизлучатели являются инерционными и малоэффективными из-за низкой плотности энергии излучения. С целью исключения инерционности нагрева и повышения плотности энергии излучения в предлагаемой установке термоизлучатель выполнен в виде рефлектора с принудительным охлаждением, внутри которого установлены кварцевые трубчатые излучатели с галогеновым циклом. Рефлектор выполнен с параболической поверхностью, в центре его установлены кварцевые трубчатые излучатели. Кроме того, он выполнен с полостями для циркуляции хладоагента и снабжен подвижными экранами, расположенными вдоль него. На фиг. 1 схематично изображена предлагаемая установка для получения листовых полимерных материалов, общий вид; на фиг. 2 - кварцевый трубчатый излучатель, разрез.5 Установка содержит: экструдер с формующей головкой 1, параллельно формующей щели которой расположен ряд охлаждаемых трубок 2; каландр 3 и смонтированный над трубками 2 термоизлучатель в виде рефлекто ра 4; внутри последнего с помощью токосъемников 5 и электроизолирующих элементов 6 закреплены кварцевые трубчатые излучатели 7 с галогеновым циклом. В рефлекторе 4 выполнены полости 8 для циркуляции хладоаген та. Для защиты экструзионной головки и валков каландра от перегрева рассеянным термоизлучением рефлектор снабжен расположенными вдоль него экранами 9, установленными на кожухе 10 рефлектора с возмож ностью вертикального перемещения.Рефлектор может быть выполнен из нержавеющей стали, алюминия и других металлов.Чистота обработки отражающей поверхности рефлектора соответствует 10 - 12 классу.25 Форма рефлектора зависит от количестварядов излучателей и их расположения. Предпочтительна параболическая форма отраяающей поверхности, так как она обеспечивает равномерное излучение теплового потока с 30 минимальным рассеиванием его за пределамирефлектора при расположении излучателей в центре рефлектора.Установка работает следующим образом.Лист 11 после выхода из формующей головки 1 движется к каландру 3 по направляющим охлаждаемым трубкам 2. В зазоры между трубками 2 подается воздух для создания воздушной подушки, обеспечивающей плавное скольжение листа в заданной плоскости. После заправки листа 11 в каландр в полость 8 рефлектора 4 подается хладоагент (вода, воздух и пр.) и включаются кварцевые излучатели 7.Необходимая мощность термоизлучателя задается в соответствии с требованием технологического режима либо определяется по формуле суммарной мощности:Р= р о (В+2 т),где Р - суммарная мощность, термоизлучателя, вт;р - удельная энергия, потребляемая излучателем из расчета на 1 см поверхности листа вт сек/см-;В - ширина листа, см;т - толщина листа, см;В+2 т - длина термоизлучателя, см;о - линейная скорость движениялиста, см/сек.Число нагревательных элементов - трубчатых излучателей - определяется номинальной мощностью одного излучателя и суммарной расчетной мощностью термоизлучателя.Кварцевые трубчатые излучатели являются безинерционными нагревателями, характеризующимися высокой концентрацией затрачиваемой мощности (до 40 квт/см) по длине.Кварцевые излучатели благодаря восстановительному галогеновому циклу имеют дли тельный срок службы - до 5500 час, чтообеспечивает надежность работы установки.Кроме того, надежность установки обусловлена применением рефлектора с охлаждением, которое предотвращает потемнение его по верхности и устраняет перегрев установки вцелом.Предмет изобретения151. Установка для получения листовых полимерных материалов по авт. св. Мо 317533, отл ич ающа я ся тем, что, с целью исключения инерционности нагрева и повышения20 плотности энергии излучения, термоизлучатель выполнен в виде рефлектора с принудительным охлаждением, внутри которого установлены кварцевые трубчатые излучатели сгалогеновым циклом.25 2, Установка по п. 1, отличающаясятем, что рефлектор выполнен с параболической поверхностью,3. Установка по пп. 1 и 2, отл и ч а ю щ а- яс тем, что кварцевые трубчатые излучатели30 установлены в центре рефлектора.4. Установка по п. 1, отличающаясятем, что в рефлекторе выполнены полости дляциркуляции хладоагента,5, Установка по п. 1, отличающаясятем, что рефлектор снабжен расположеннымивдоль него подвижными экранами.Корректор Л, Котова Типография, пр. Сапунова, 2 Заказ 1855/12 Изд.1343 Тираж 740 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4,5
