Дробилка для измельчения листовых отходов полимерных материалов

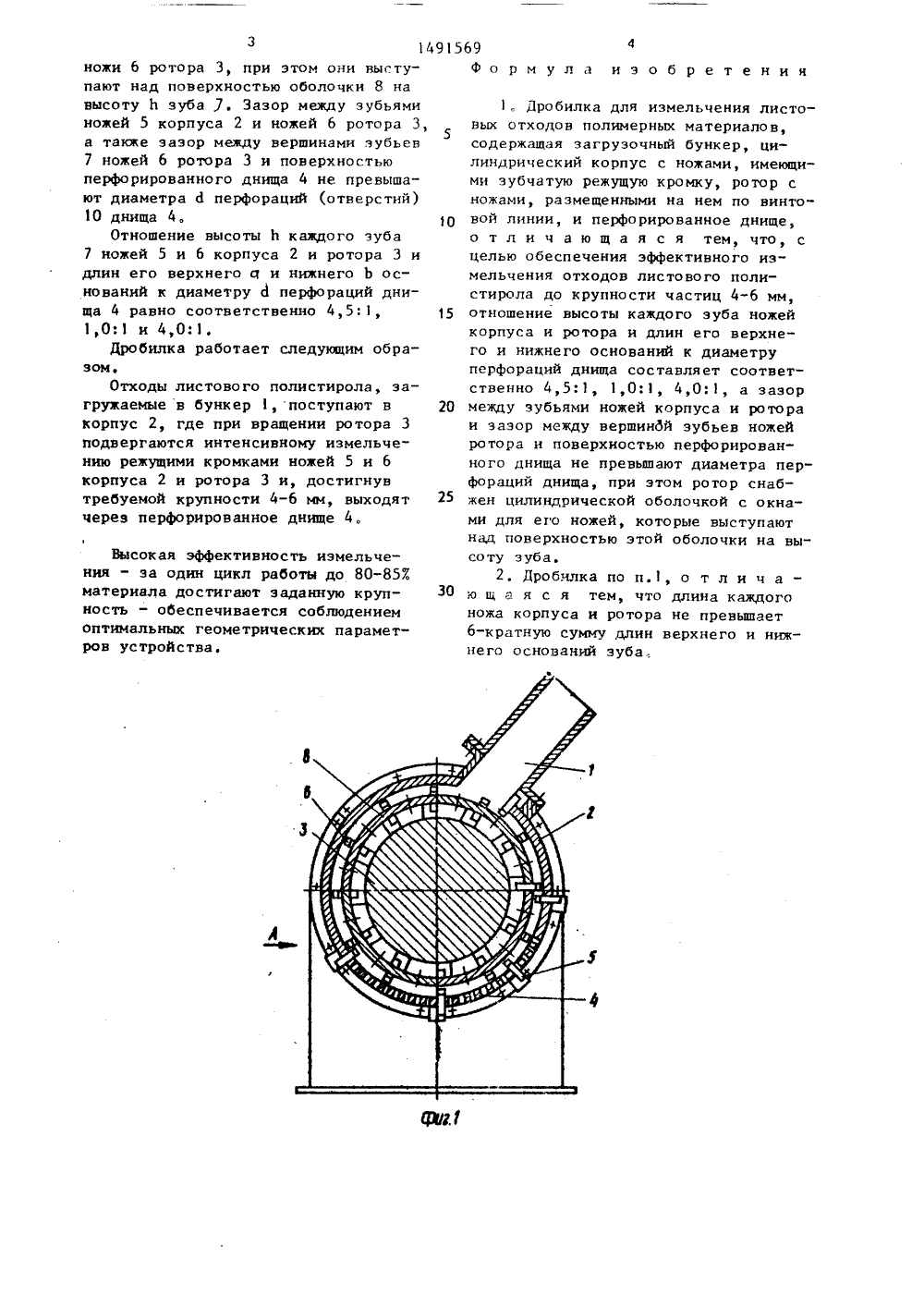

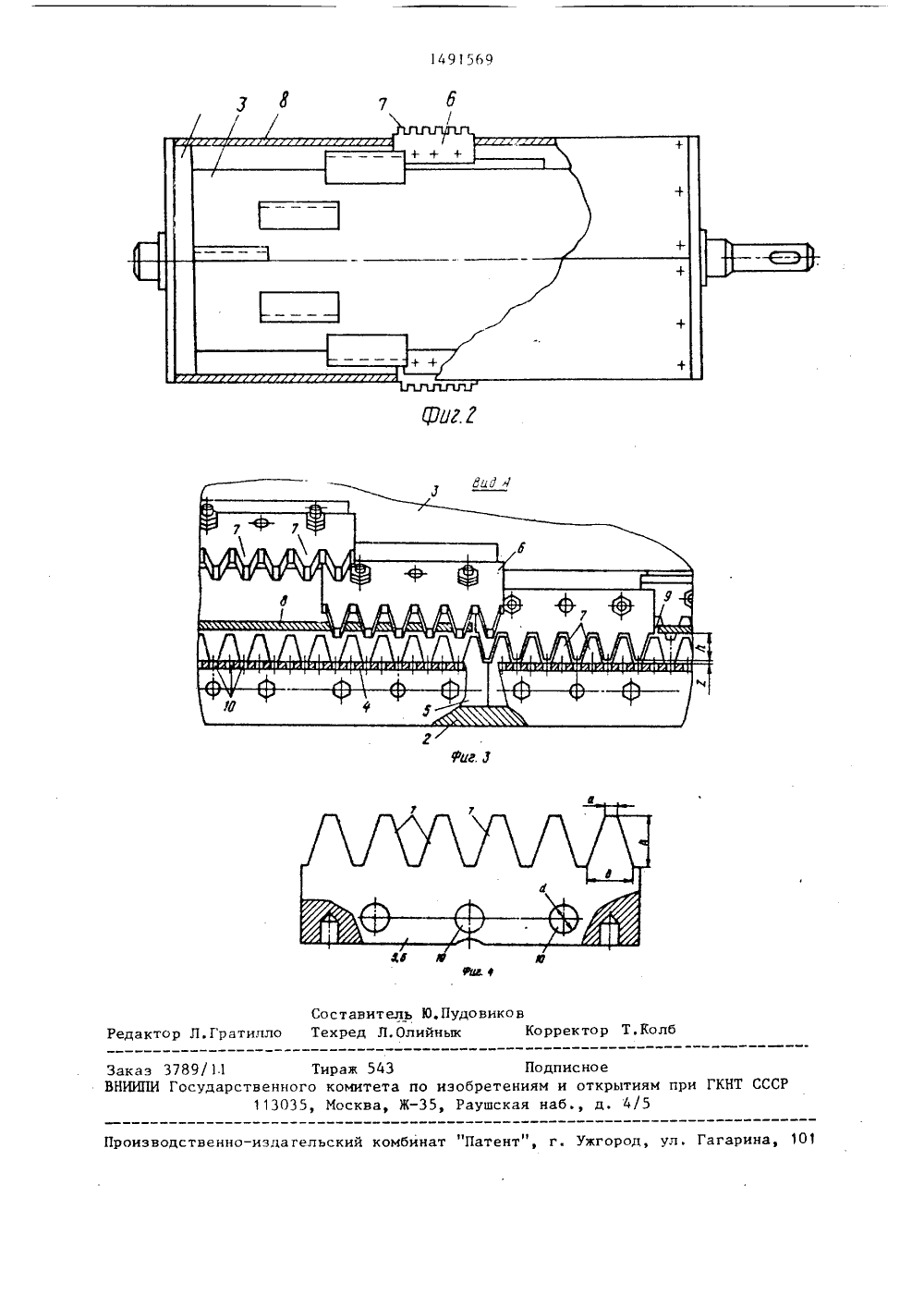

,1 и н У ез; на иг,3 -2 А ож дробилки,об измельченияных материал истовых состоро билк одя т одов полим ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР А ВТОРСИОМУ СВИ(71) Днепродзержинский индустриальный институт им.М.И.Арсеничева(54) ДРОБИЛКА ДЛЯ ИЗМЕЛЬЧЕНИЯ ЛИСТОВЫХ ОТХОДОВ ПОЛИМЕРНЫХ МАТЕРИАЛОВ(57) Изобретение относится к области измельчения и позволяет обеспечить эффективное измельение отходовлистов полистирола до крупности частиц 4-6 мм. Дробилка состоит из загрузочного бункера, цилиндрическогокорпуса 2, ротора 3 и перфорированного днища 4, при этом на корпусе 2 ироторе 3 закреплены зубчатые ножи,соответственно 5 и 6, отношение высоты каждого зуба 7 которых и длин его Изобретение относится к озмельчения и может найти пр ображена.дробилка,разротор, разрез; нана фиг1; на фиг.4 верхнего и нижнего оснований к диаметру перфораций днища 4 составляют соответственно 4,5:1; 1,0:1 и4,0:1. На роторе 3 имеется цилиндрическая оболочка 8 с окнами 9 длязубьев 7 ножей,6, которые размещенына роторе 3 по винтовой линии, причем зазор между зубьями 7 ножей 5 и6 корпуса 2 и ротора и зазор междувершинами зубьев 7 ножей ротора 3 иповерхностью днища 4 не превышаютдиаметра перфораций 1 О днища 4, длина каждого ножа 5 и 6 не превышаетшестикратной суммы длин верхнего инижнего оснований зуба 7, а количество рядов ножей 5 в корпусе 2 неменее 5. За счет такого оптимально овыбора конструкции и геометрическихпараметров дробилки сбеспечиваетсявысокая эффективность измельченияотходов листового полистирола докрупности частиц 4-6 мм. 1 з,п. ф-ль4 ил,ит из загрузочного бункера 1, цили рического корпуса 2, ротора 3 и пе форированного днища 4, В корпусе 2 и на роторе 3 закреплены зубчатые ножи соответственно 5 и 6, Ножи 5 корпуса 2 в количестве не менее 5 дов и ножи 6 ротора 3 имеют длину, е превышающую 6;кратную сумму дли верхнего а и нижнего Ь оснований з ба 7, при этом ножи 6 ротора 3 раз мещены на нем по винтовой линии.Ротор 3 имеет цилиндрическую лочку 8, в окна 9 которой прохз14ножи 6 ротора 3, при этом они выступают над поверхностью оболочки 8 навысоту Ь зуба 7. Зазор между зубьяминожей 5 корпуса 2 и ножей 6 ротора 3,а также зазор мвкду вершинами зубьев7 ножей 6 ротора 3 и поверхностьюперфорированного днища 4 не превышают диаметра д перфораций (отверстий)10 днища 4.Отношение высоты Ь каждого зуба7 ножей 5 и 6 корпуса 2 и ротора 3 ндлин его верхнего с 3 и нижнего Ь оснований к диаметру д перфораций днища 4 равно соответственно 4,5:1,1,0:1 и 4,0:3,Дробилка работает следующим образомОтходы листового полистирола, загружаемые в бункер 1, поступают вкорпус 2, где при вращении ротора 3подвергаются интенсивному измельчению режущими кромками ножей 5 и 6корпуса 2 и ротора 3 и, достигнувтребуемой крупности 4-6 мм, выходятчерез перфорированное днище 4.3Высокая эффективность измельчения - эа один цикл работы до 80-853 материала достигают заданную крупность - обеспечивается соблюдением оптимальных геометрических параметров устройства. 91569 4 Формула изобретения1, Дробилка для измельчения листовых отходов полимерных материалов,содержащая загрузочный бункер, цилиндрический корпус с ножами, имеющими зубчатую режущую кромку, ротор сножами, размещенными на нем по винто 10 вой линии, и перфорированное днище,отличающаяся тем, что, сцелью обеспечения эффективного измельчения отходов листового полистирола до крупности частиц 4-6 мм,15 отношение высоты каждого зуба ножейкорпуса и ротора и длин его верхнего и нижнего оснований к диаметруперфораций днища составляет соответственно 4,5:1, 1,0:3, 4,0;1, а зазор20 между зубьями ножей корпуса и ротораи зазор между вершиндй зубьев ножейротора и поверхностью перфорированного днища не превышают диаметра перфораций днища, при этом ротор снаб 25 жен цилиндрической оболочкой с окнами для его ножей, которые выступаютнад поверхностью этой оболочки на высоту зуба,2, Дробилка по п.1, о т л и ч а -30 ю щ а я с я тем, что длина каждогоножа корпуса и ротора не превышает6-кратную сумму длин верхнего и нижнего оснований зуба.,. Колб едактор Л,Г Производственно в издагельск комбинат "Патент", г. Ужгород, ул. Гагарина Заказ 3789/1.1 Тираж 543ВНИИПИ Государственного комитета по113035, Москва, ЖПодписноеобретениям и открытиям при ГКНТ СССРаушская наб., д. 4/5
